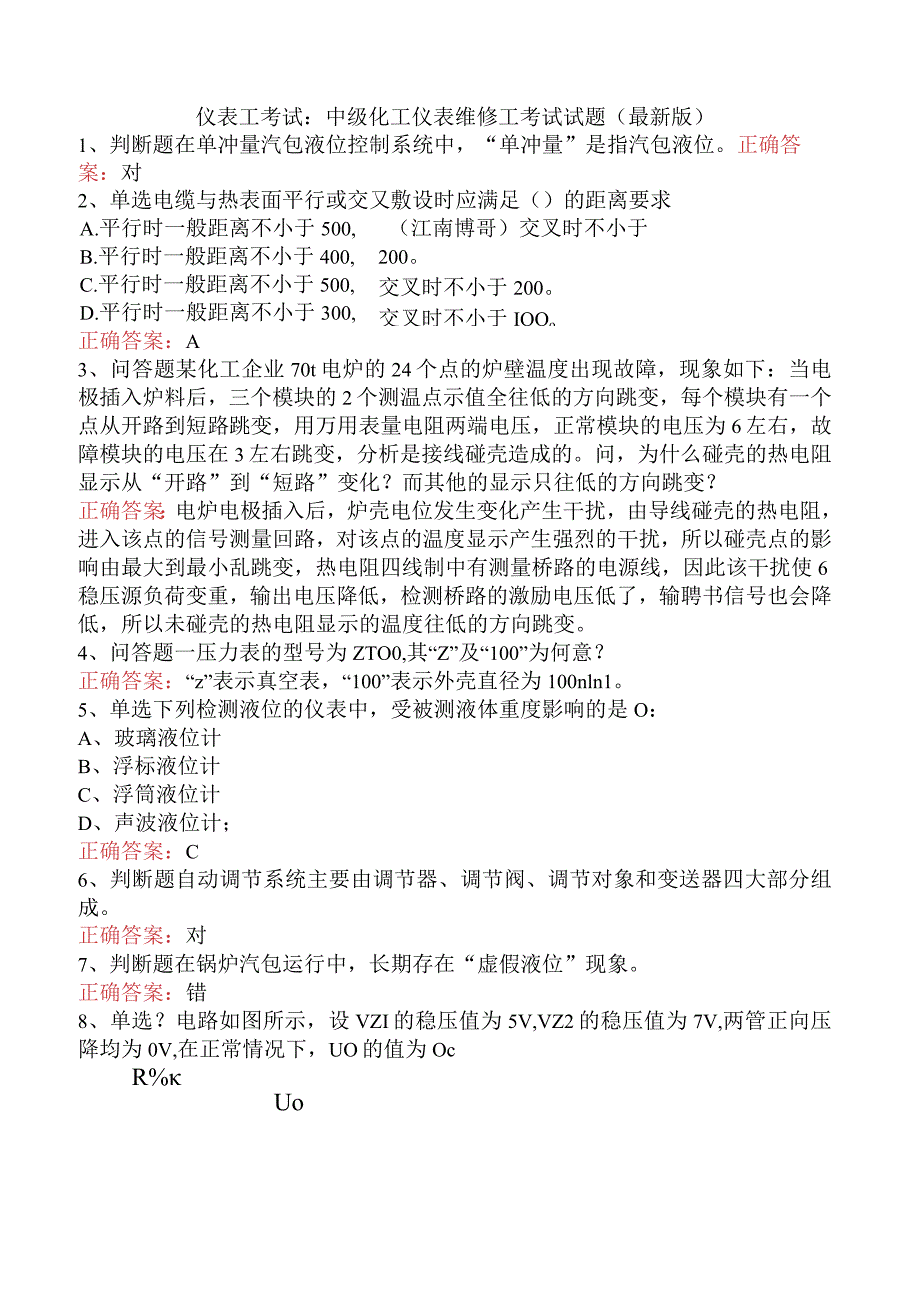

1、仪表工考试：中级化工仪表维修工考试试题（最新版）1、判断题在单冲量汽包液位控制系统中，“单冲量”是指汽包液位。正确答案：对2、单选电缆与热表面平行或交又敷设时应满足（）的距离要求A.平行时一般距离不小于500,B.平行时一般距离不小于400,C.平行时一般距离不小于500,D.平行时一般距离不小于300,（江南博哥）交叉时不小于200。交叉时不小于200。交叉时不小于IOOo交叉时不小于300。正确答案：A3、问答题某化工企业70t电炉的24个点的炉壁温度出现故障，现象如下：当电极插入炉料后，三个模块的2个测温点示值全往低的方向跳变，每个模块有一个点从开路到短路跳变，用万用表量电阻两端电压，正

2、常模块的电压为6左右，故障模块的电压在3左右跳变，分析是接线碰壳造成的。问，为什么碰壳的热电阻显示从“开路”到“短路”变化？而其他的显示只往低的方向跳变？正确答案：电炉电极插入后，炉壳电位发生变化产生干扰，由导线碰壳的热电阻，进入该点的信号测量回路，对该点的温度显示产生强烈的干扰，所以碰壳点的影响由最大到最小乱跳变，热电阻四线制中有测量桥路的电源线，因此该干扰使6稳压源负荷变重，输出电压降低，检测桥路的激励电压低了，输聘书信号也会降低，所以未碰壳的热电阻显示的温度往低的方向跳变。4、问答题一压力表的型号为ZTO0,其“Z”及“100”为何意？正确答案：“z”表示真空表，“100”表示外壳直径为

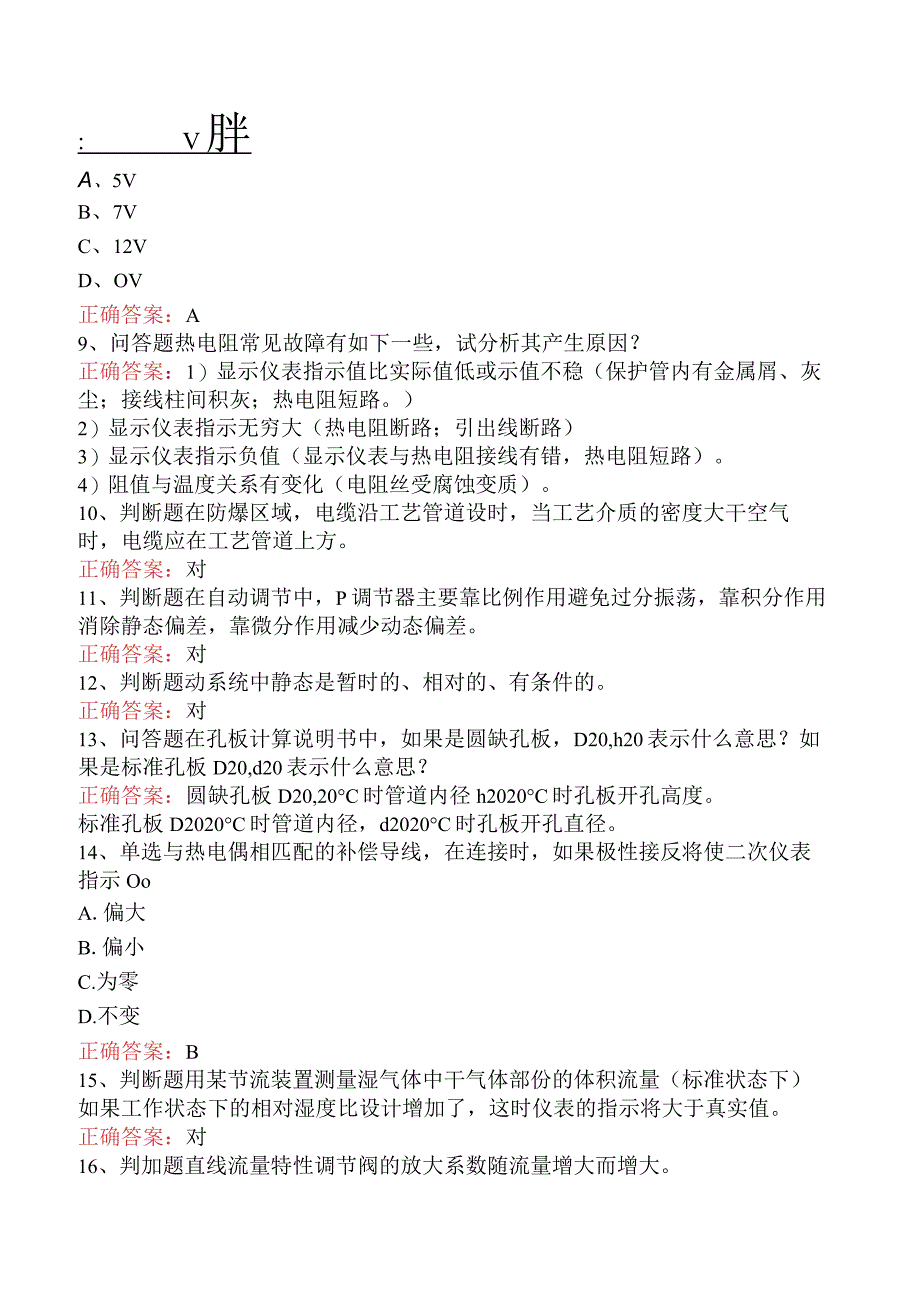

3、100nln1。5、单选下列检测液位的仪表中，受被测液体重度影响的是O：A、玻璃液位计B、浮标液位计C、浮筒液位计D、声波液位计；正确答案：C6、判断题自动调节系统主要由调节器、调节阀、调节对象和变送器四大部分组成。正确答案：对7、判断题在锅炉汽包运行中，长期存在“虚假液位”现象。正确答案：错8、单选？电路如图所示，设VZI的稳压值为5V,VZ2的稳压值为7V,两管正向压降均为0V,在正常情况下，UO的值为OcR%Uo:V胖A、5VB、7VC、12VD、OV正确答案：A9、问答题热电阻常见故障有如下一些，试分析其产生原因？正确答案：1）显示仪表指示值比实际值低或示值不稳（保护管内有金属屑、灰尘

4、；接线柱间积灰；热电阻短路。）2）显示仪表指示无穷大（热电阻断路；引出线断路）3）显示仪表指示负值（显示仪表与热电阻接线有错，热电阻短路）。4）阻值与温度关系有变化（电阻丝受腐蚀变质）。10、判断题在防爆区域，电缆沿工艺管道设时，当工艺介质的密度大干空气时，电缆应在工艺管道上方。正确答案：对11、判断题在自动调节中，P调节器主要靠比例作用避免过分振荡，靠积分作用消除静态偏差，靠微分作用减少动态偏差。正确答案：对12、判断题动系统中静态是暂时的、相对的、有条件的。正确答案：对13、问答题在孔板计算说明书中，如果是圆缺孔板，D20,h20表示什么意思？如果是标准孔板D20,d20表示什么意思？正确

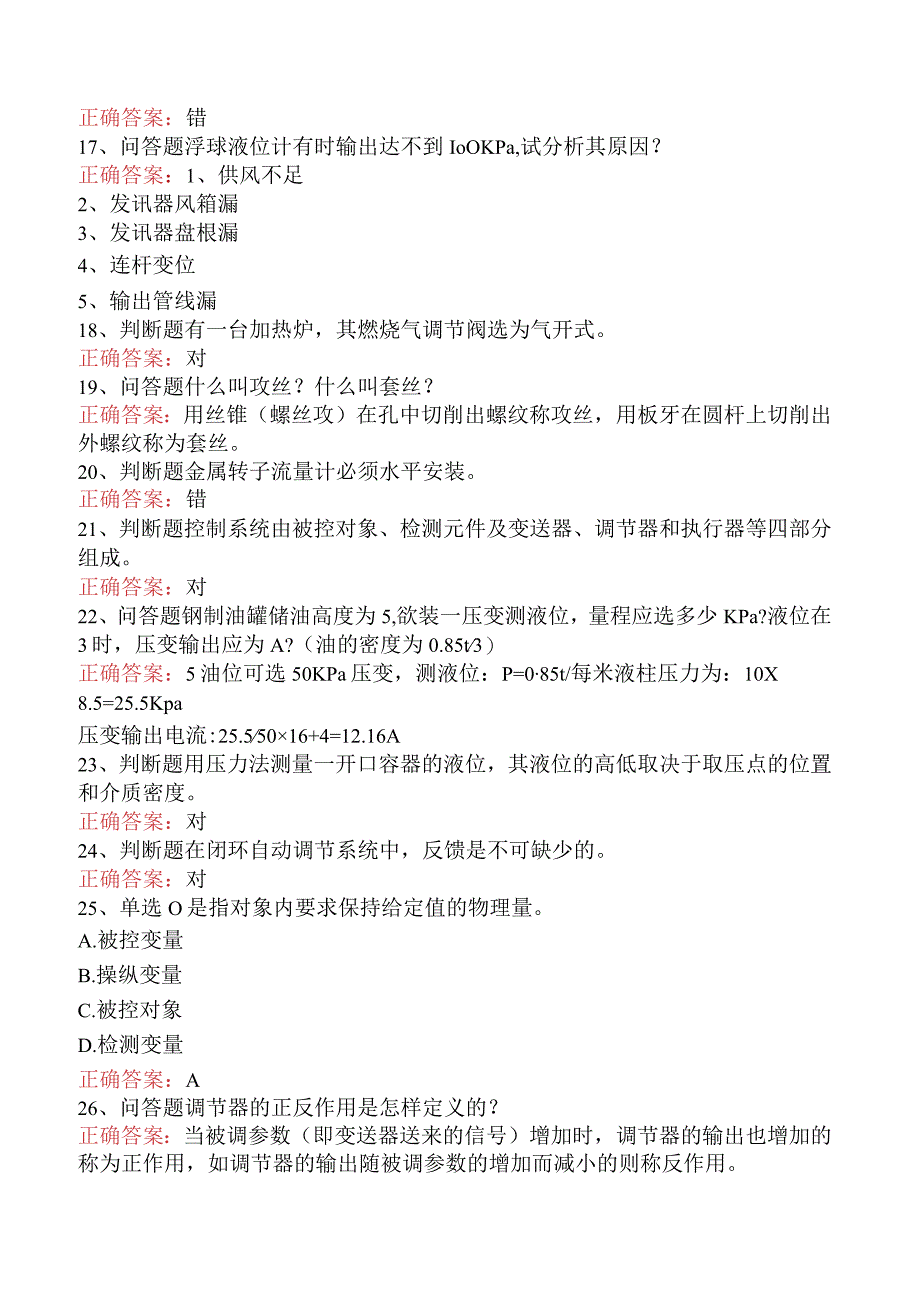

5、答案：圆缺孔板D20,20C时管道内径h2020C时孔板开孔高度。标准孔板D2020C时管道内径，d2020C时孔板开孔直径。14、单选与热电偶相匹配的补偿导线，在连接时，如果极性接反将使二次仪表指示OoA.偏大B.偏小C.为零D.不变正确答案：B15、判断题用某节流装置测量湿气体中干气体部份的体积流量（标准状态下）如果工作状态下的相对湿度比设计增加了，这时仪表的指示将大于真实值。正确答案：对16、判加题直线流量特性调节阀的放大系数随流量增大而增大。正确答案：错17、问答题浮球液位计有时输出达不到IoOKPa,试分析其原因？正确答案：1、供风不足2、发讯器风箱漏3、发讯器盘根漏4、连杆变位5、

6、输出管线漏18、判断题有一台加热炉，其燃烧气调节阀选为气开式。正确答案：对19、问答题什么叫攻丝？什么叫套丝？正确答案：用丝锥（螺丝攻）在孔中切削出螺纹称攻丝，用板牙在圆杆上切削出外螺纹称为套丝。20、判断题金属转子流量计必须水平安装。正确答案：错21、判断题控制系统由被控对象、检测元件及变送器、调节器和执行器等四部分组成。正确答案：对22、问答题钢制油罐储油高度为5,欲装一压变测液位，量程应选多少KPa?液位在3时，压变输出应为A?（油的密度为0.85t3）正确答案：5油位可选50KPa压变，测液位：P=085t/每米液柱压力为：10X8.5=25.5Kpa压变输出电流:25.55016+4

7、=12.16A23、判断题用压力法测量一开口容器的液位，其液位的高低取决于取压点的位置和介质密度。正确答案：对24、判断题在闭环自动调节系统中，反馈是不可缺少的。正确答案：对25、单选O是指对象内要求保持给定值的物理量。A.被控变量B.操纵变量C.被控对象D.检测变量正确答案：A26、问答题调节器的正反作用是怎样定义的？正确答案：当被调参数（即变送器送来的信号）增加时，调节器的输出也增加的称为正作用，如调节器的输出随被调参数的增加而减小的则称反作用。27、判断题管道上将孔板方向装反，差压计指示变小。正确答案：对28、判断题电缆应按照最短路径集中敷设。正确答案：对29、判断题椭圆齿轮流量计的进出口差压增大，泄漏量增大；流体介质的黏度增大，泄露量减小。正确答案：对30、判断题向差压变送器的正、负压室同时输入相同的静压力时，变送器的输出零位会产生偏移。正确答案：对
