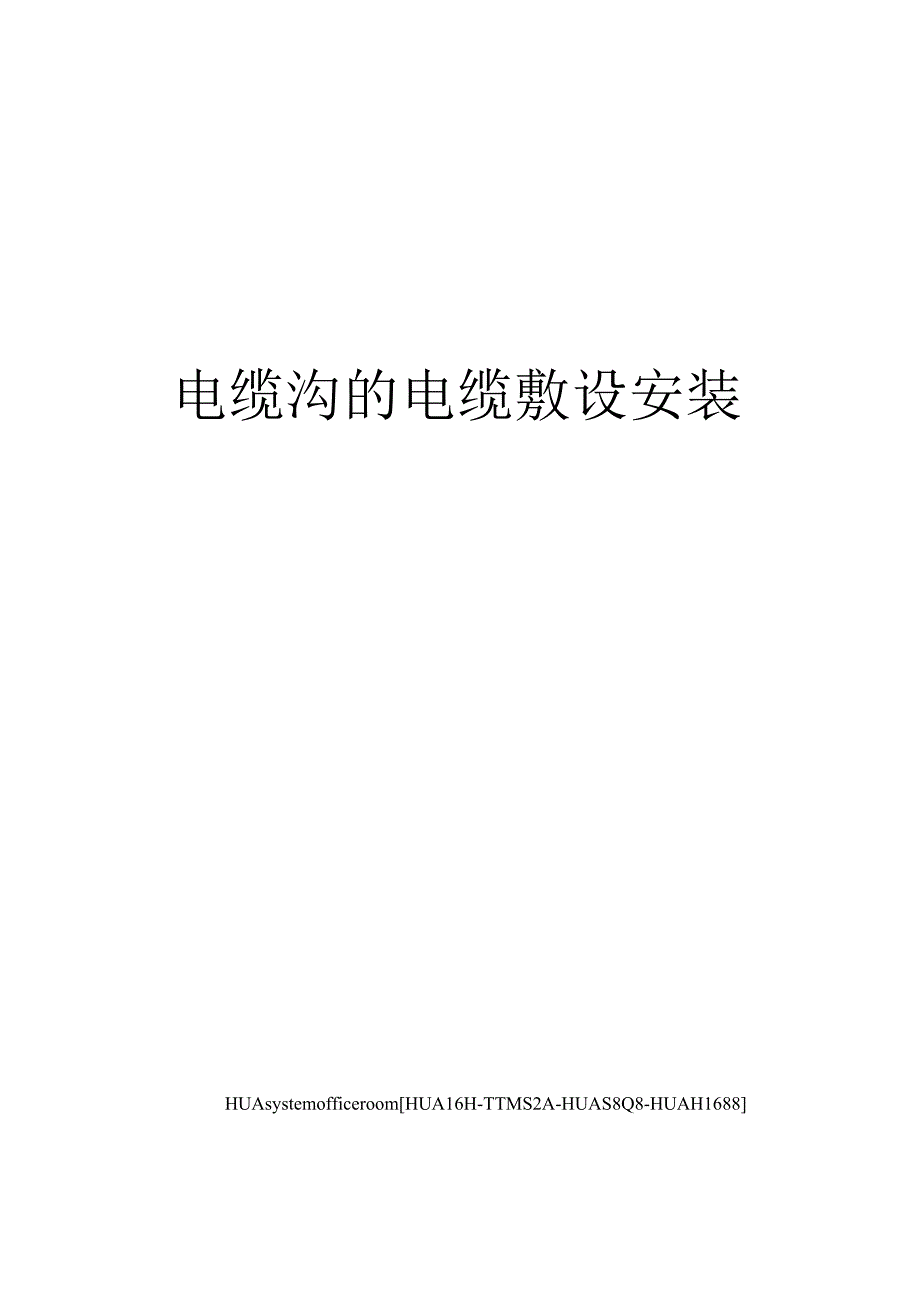

电缆沟的电缆敷设安装.docx

《电缆沟的电缆敷设安装.docx》由会员分享，可在线阅读，更多相关《电缆沟的电缆敷设安装.docx（7页珍藏版）》请在第壹文秘上搜索。

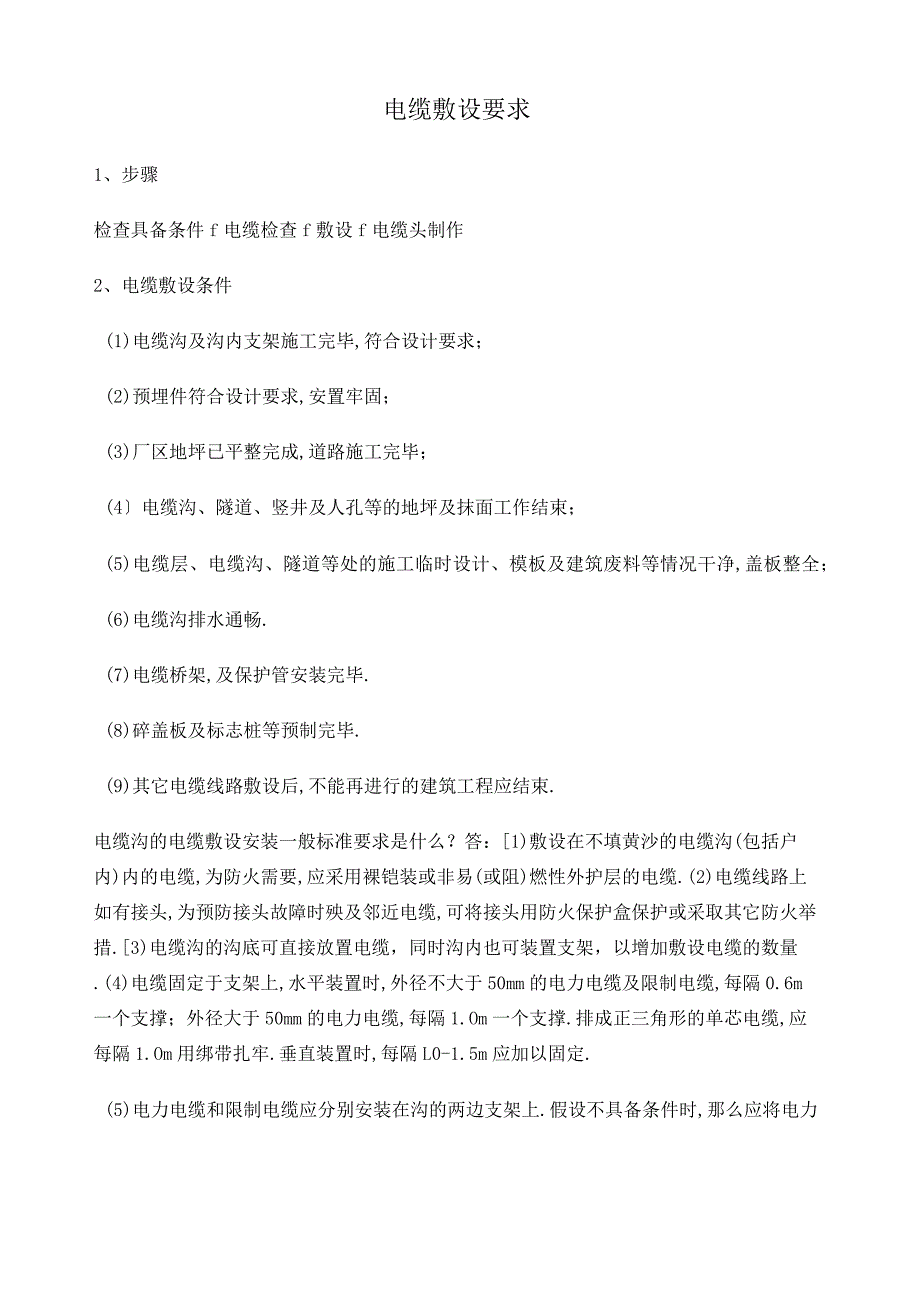

1、电缆沟的电缆敷设安装HUAsystemofficeroomHUA16H-TTMS2A-HUAS8Q8-HUAH1688电缆敷设要求1、步骤检查具备条件f电缆检查f敷设f电缆头制作2、电缆敷设条件(1)电缆沟及沟内支架施工完毕,符合设计要求；(2)预埋件符合设计要求,安置牢固；(3)厂区地坪已平整完成,道路施工完毕；(4电缆沟、隧道、竖井及人孔等的地坪及抹面工作结束；(5)电缆层、电缆沟、隧道等处的施工临时设计、模板及建筑废料等情况干净,盖板整全；(6)电缆沟排水通畅.(7)电缆桥架,及保护管安装完毕.(8)碎盖板及标志桩等预制完毕.(9)其它电缆线路敷设后,不能再进行的建筑工程应结束.电缆沟的

2、电缆敷设安装一般标准要求是什么？答：1)敷设在不填黄沙的电缆沟(包括户内)内的电缆,为防火需要,应采用裸铠装或非易(或阻)燃性外护层的电缆.(2)电缆线路上如有接头,为预防接头故障时殃及邻近电缆,可将接头用防火保护盒保护或采取其它防火举措.3)电缆沟的沟底可直接放置电缆，同时沟内也可装置支架，以增加敷设电缆的数量.(4)电缆固定于支架上,水平装置时,外径不大于50mm的电力电缆及限制电缆,每隔0.6m一个支撑；外径大于50mm的电力电缆,每隔1.Om一个支撑.排成正三角形的单芯电缆,应每隔1.Om用绑带扎牢.垂直装置时,每隔L0-1.5m应加以固定.(5)电力电缆和限制电缆应分别安装在沟的两边

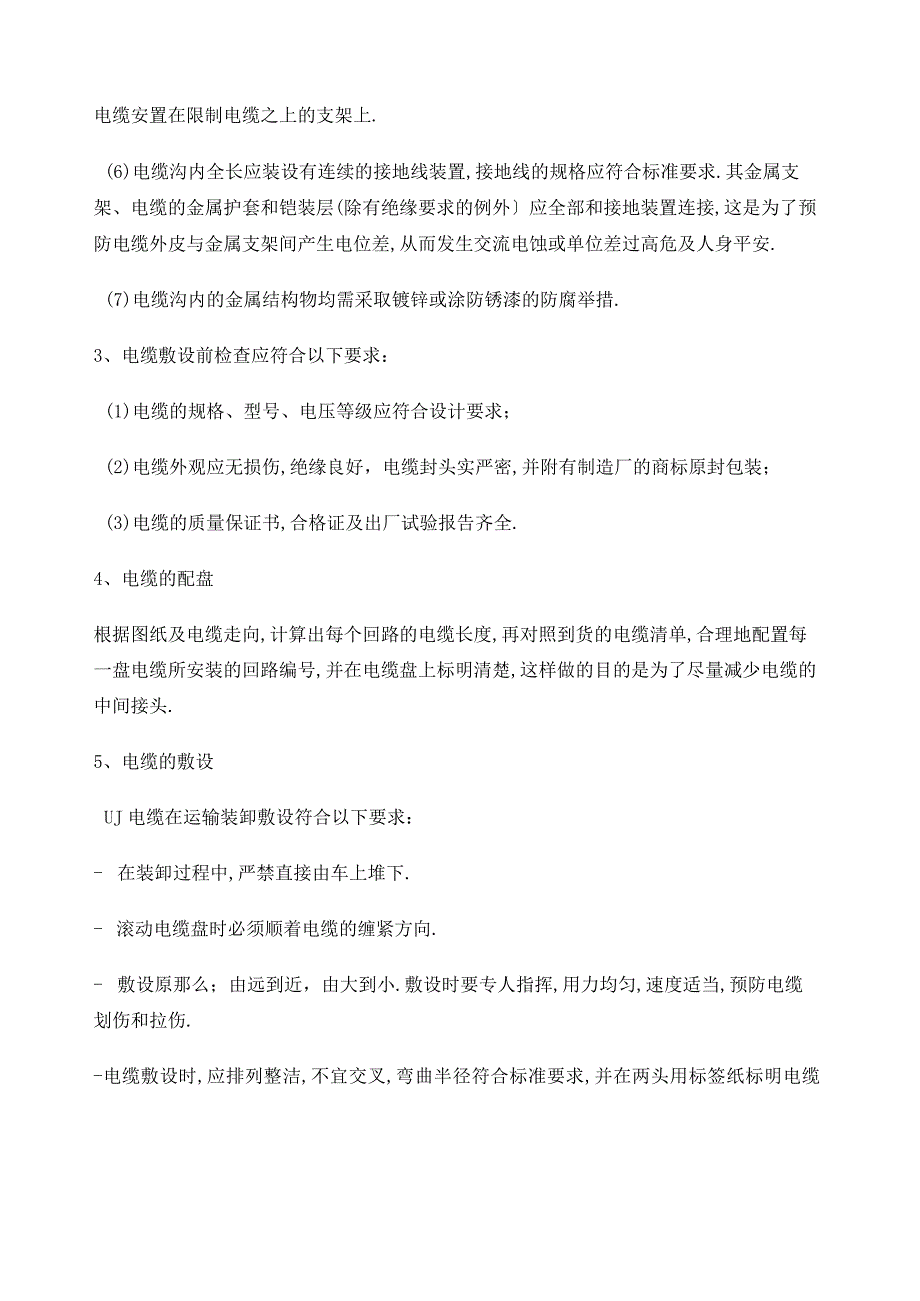

3、支架上.假设不具备条件时,那么应将电力电缆安置在限制电缆之上的支架上.(6)电缆沟内全长应装设有连续的接地线装置,接地线的规格应符合标准要求.其金属支架、电缆的金属护套和铠装层(除有绝缘要求的例外应全部和接地装置连接,这是为了预防电缆外皮与金属支架间产生电位差,从而发生交流电蚀或单位差过高危及人身平安.(7)电缆沟内的金属结构物均需采取镀锌或涂防锈漆的防腐举措.3、电缆敷设前检查应符合以下要求：(1)电缆的规格、型号、电压等级应符合设计要求；(2)电缆外观应无损伤,绝缘良好，电缆封头实严密,并附有制造厂的商标原封包装；(3)电缆的质量保证书,合格证及出厂试验报告齐全.4、电缆的配盘根据图纸及电

4、缆走向,计算出每个回路的电缆长度,再对照到货的电缆清单,合理地配置每一盘电缆所安装的回路编号,并在电缆盘上标明清楚,这样做的目的是为了尽量减少电缆的中间接头.5、电缆的敷设UJ电缆在运输装卸敷设符合以下要求：- 在装卸过程中,严禁直接由车上堆下.- 滚动电缆盘时必须顺着电缆的缠紧方向.- 敷设原那么；由远到近，由大到小.敷设时要专人指挥,用力均匀,速度适当,预防电缆划伤和拉伤.-电缆敷设时,应排列整洁,不宜交叉,弯曲半径符合标准要求,并在两头用标签纸标明电缆回路编号.- 电缆敷设路径中与与一般工艺管道,管道外表距离不大于150mm.与绝热的工艺管道，管道绝热层外表的距离大于200mm.- 敷设

5、电缆时,在转弯或桥架接口处,应预防电缆被桥架上的锐物划伤.- 在同一电缆桥架内的不同信号,不同电压等级的电缆,应分类布置；对于交流仪表线路和平安联锁线路,应用和隔板与屏蔽的仪表信号线路隔开敷设.如果无法预防交叉时,应使两种电缆垂直交叉或采用桥架立交槽引过电缆.- 电缆应留有足够的备用长度.- 应留有适当的空间使电缆之间距及弯曲半径大于最小允许值,并适于固定及接线.- 新敷设的电缆不允许有中间接头.-电缆经过建筑物的伸缩缝或沉降缝时,应随桥架留出适当的余量,对于直线长度超过50m的电缆也应随桥架补偿处留出适当余量.-电缆敷设完毕应及时进行检查.这种检查也应在敷设的同时，由全线各处施工人员边进行外

6、观检查，以便发现问题及时处理.(2)电缆敷设完毕后,在进入开关柜.设备机壳及电缆盒时,采用适宜的夹件固定牢固,不得使电缆头收电缆的牵引力，并在两头采用塑料雕刻或模压金属标志标明回路编号,利用自锁塑料弯曲线夹或其他相同的固定件固定在电缆上.6、限制电缆敷设时,应注意以下事项：U)限制电缆,尤其是直径较小的限制电缆,敷设时用力应适中，以预防拉伤电缆,破坏其绝缘层,仪表电缆敷设前,应做好外观及导通检查,并用直流500伏兆欧表测量绝缘电阻,其电阻不应小于5兆欧.(2)在电缆桥架中敷设限制电缆时,应设置在信号电缆桥架的下层，以减少对信号电缆的电碰干扰.(3)为减少摩擦力,预防电缆在敷设中受伤,在电缆桥架

7、内明敷设时,应在转弯处设置电动滚轮,穿保护管敷设时,应在管中加一些滑石粉.(4)仪表电缆敷设完毕,应进行线号校对,并测量绝缘电阻,测量时必须将已连接上的仪表设备及元件断开.7、信号电缆敷设时应考前须知：(1)信号电缆是传输弱信号的线路,在敷设时应远离动力线和强磁场.而且不同信号种类和电压等级的信号电缆应分别设置，以保证信号系统的正常传送.(2)信号电缆的线芯截面一般都很小,而且信号电缆都较多采用屏蔽电缆和专用电缆.因此在敷设过程中应特别小心,用力须适中，以预防拉伤电缆和破坏绝缘保护层.(3)信号电缆中，特种电缆多,在其敷设过程中,应针对各自不同的特点,采取相应的特殊保护举措.8、光缆敷设时应注

8、意的事项：(1)光缆敷设前检查,光缆的规格、程式、形式应符合设计要求,所附志、标签内容应齐全,清楚,外表无操作,封头良好.(2)光缆的衰减及反射等特性测试应符合要求.(3)光缆与电力电缆,信号电缆,热力管道等之间的最小间距应符合设计要求.(4)光缆的布放应平直,不得产生钮绞,打圈等现象,不应受到外力的挤压和损伤,光缆盘转动应与光缆布放同步,光缆牵引的速度一般为15米/分,光缆出盘处要保持的弧度,并留有缓冲的量,又不宜过多,预防出现背扣.光缆的弯曲半径至少为光缆外径的15倍,在施工过程中至少为20倍.(5)光缆线在布放前两端应贴有标签，以说明始端和终端位置.(6)光纤线布放时应有冗余,在设备端顶

9、留长度一般为5T0m,在水平、垂直桥架内敷设光缆时,应对缆线进行绑扎,绑扎间距为1.5m.(7)在管道中敷设时应注意：首先应疏通管道；牵引时要有张力极限；注意光缆的最小弯曲半径；上下或左右弯曲时要转弯滚筒,或者引用大口径硬塑波纹导管；中途的人井内要放置直线滚筒.光缆与电缆同管敷设时,应在暗管内预制塑料子管,将光缆敷设在子管内，子管内径应为光缆外径的L5倍.(9)在以牵引方式设光缆时,主要牵引力应加在光缆的增强芯上.(10)光缆敷设完后,应作如下测试：光损耗的测试,传输带宽的测试等.9、直埋电缆敷设符合以下要求：(1)电缆线路路径上可能使电缆受到机械损伤.化学作用危害地段,应采取保护举措.电缆敷

10、设完毕后,直埋电缆做隐蔽工程记录,经验收合格后,方可回填土夯实.(3)电缆施工完成后,在土建预埋电缆、桥架孔以及保护管口及时用防火墙料封堵.电缆沟及桥架内垃圾、杂物清理干净,盖上盖板.(4)地下电缆的标记,在以下位置,应每隔不超过20m,设立电缆标志牌.10、限制电缆头的制作:(1)确定电缆末端尺寸,并留有一定余量,然后将其切断,再固定：(2)剥除电缆护套和纸带,切除线芯中的黄麻，电缆剥切时,不得伤及线芯绝缘层.多芯限制电缆,将线芯编号套号箍.编完线芯好后,用聚氯乙烯绝缘带包扎线芯根部小段,使其成橄榄形，以增加电缆头根部的绝缘性能和机械性能及机械强度.(4)套上限制电缆终端套,将终端套上口芯线

11、接合处和下口电缆护套接合处用聚氯乙烯绝缘带包缠3至4层.贴电缆铭牌.(6)校接线.要求线鼻子型号规格选择正确，电气连接可靠.压接时,线鼻子的压接位置应正确.(7)线芯整理,要求整洁、美观.Ik信号电缆头的制作、安装(1)信号电缆头的制作,安装方法和步骤,与限制电缆头根本相同.(2)屏蔽电缆头与限制电缆头不同的是，屏蔽电缆头制作时，要求将同一根电缆的一端(并且只能一端)屏蔽层作抗干扰接地,接至抗干扰接地系统.12、光缆电缆头的制作、安装光纤的电缆头一般采取活动连接：(1)确定光缆末端尺寸,开断后进行定位固定.(2)剥切绝缘层和纸带.剥切长度不宜过长,最好靠近光纤插口近处，以保持光缆机械性能，同时,其增强芯应留一段.(3)缆芯编号,贴光缆铭牌.(4)光纤连接器连接.用专用工具将光纤穿入连接器固定.(5)将连接好的光纤连接器插入设备光纤插口中.
