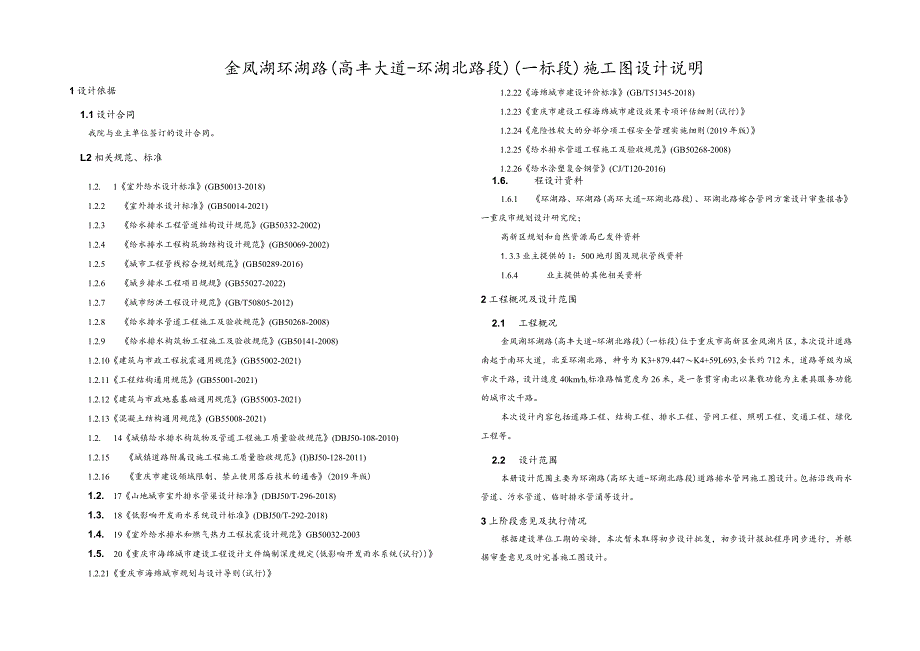

1、1设计依据1.1设计合同我院与业主单位签订的设计合同。L2相关规范、标准金凤湖环湖路(高丰大道-环湖北路段)(一标段)施工图设计说明1.2.22海绵城市建设评价标准(GB/T51345-2018)1.2.23重庆市建设工程海绵城市建设效果专项评估细则(试行)1.2.24危险性较大的分部分项工程安全管理实施细则(2019年版)1.2.25给水排水管道工程施工及验收规范(GB50268-2008)1.2.26给水涂塑复合钢管(CJ/T120-2016)1.2. 1室外给水设计标准(GB50013-2018)1.2.2 室外排水设计标准(GB50014-2021)1.2.3 给水排水工程管遒结构设计

2、规范(GB50332-2002)1.2.4 给水排水工程构筑物结构设计规范(GB50069-2002)1.2.5 城市工程管线粽合规划规范(GB50289-2016)1.2.6 城乡排水工程项目规规(GB55027-2022)1.2.7 城市防洪工程设计规范(GB/T50805-2012)1.2.8 给水排水管道工程施工及验收规范(GB50268-2008)1.2.9 给水排水构筑物工程施工及验收规范(GB50141-2008)1.2.10建筑与市政工程抗震通用规范(GB55002-2021)1.2.11工程结构通用规范(GB55001-2021)1.2.12建筑与市政地基基础通用规范(GB5

3、5003-2021)1.2.13混凝土结构通用规范(GB55008-2021)1.2. 14城镇给水排水构筑物及管道工程施工质量验收规范(DBJ50-108-2010)1.2.15 城镇道路附属设施工程施工质量脸收规范(I)BJ50-128-2011)1.2.16 重庆市建设领域限制、禁止使用落后技术的通告(2019年版)1.2. 17山地城市室外排水管渠设计标准(DBJ50/T-296-2018)1.3. 18低影响开发雨水系统设计标准(DBJ50/T-292-2018)1.4. 19室外给水排水和燃气热力工程抗震设计规范GB50032-20031.5. 20重庆市海绵城市建设工程设计文件编

4、制深度规定(低影响开发雨水系统(试行)1.2.21重庆市海绵城市规划与设计导则(试行)1.6. 程设计资料1.6.1 环湖路、环湖路(高环大道-环湖北路段)、环湖北路嫁合管网方案设计审查报告一重庆市规划设计研究院；高新区规划和自然资源局已发件资料1.3.3业主提供的1：500地形图及现状管线资料1.6.4 业主提供的其他相关资料2工程概况及设计范围2.1 工程概况金凤湖环湖路(高丰大道-环湖北路段)(一标段)位于重庆市高新区金凤湖片区，本次设计道路南起于南环大道，北至环湖北路，神号为K3+879.447K4+59L693,全长约712米，道路等级为城市次干路，设计速度40kmh,标准路幅宽度为

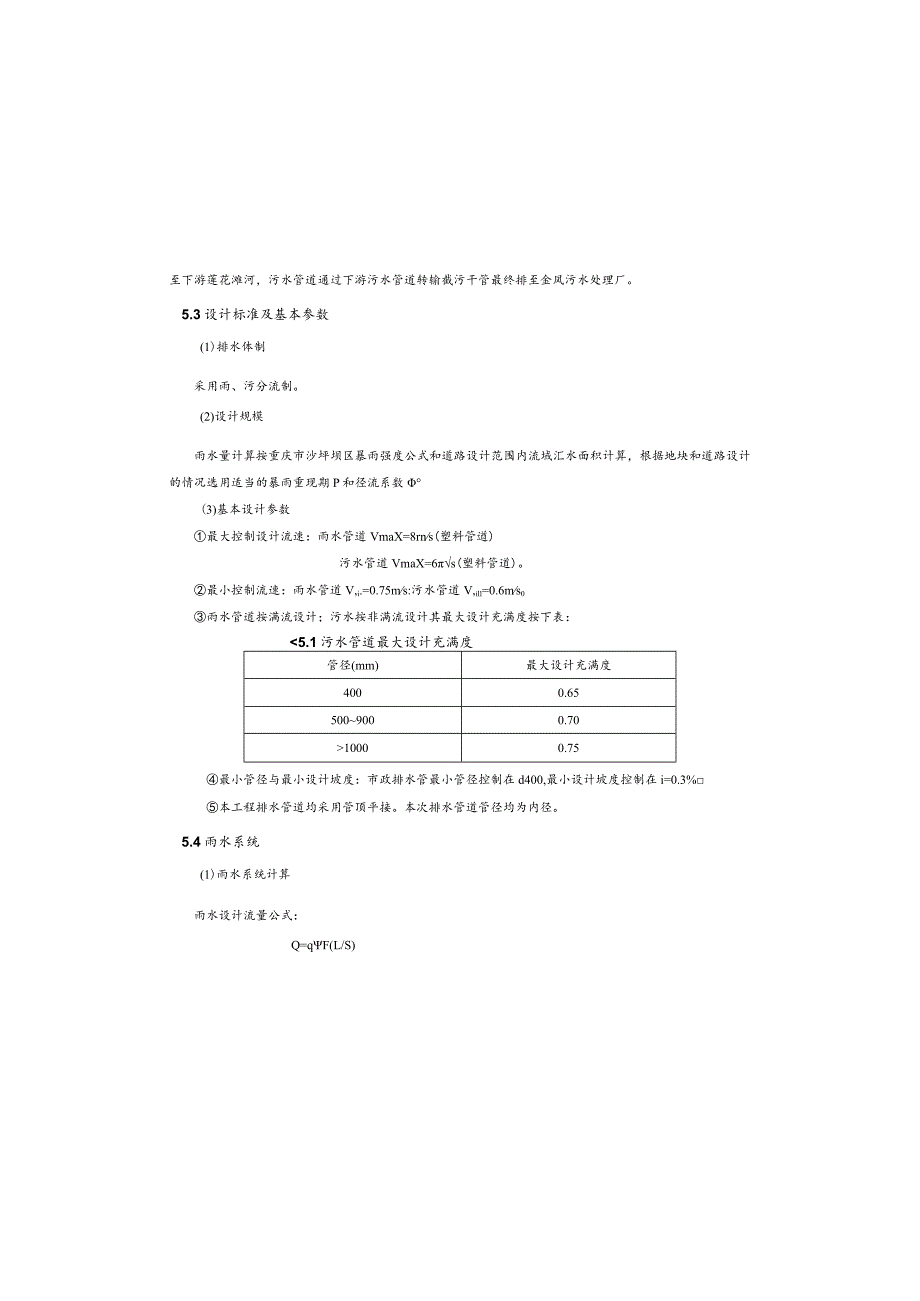

5、26米，是一条贯穿南北以集散功能为主兼具服务功能的城市次干路。本次设计内容包括道路工程、结构工程、排水工程、管网工程、照明工程、交通工程、绿化工程等。2.2 设计范围本册设计范围主要为环湖路(高环大道-环湖北路段)道路排水管网施工图设计。包括沿线雨水管道、污水管道、临时排水管涌等设计。3上阶段意见及执行情况根据建设单位工期的安排，本次暂未取得初步设计批复，初步设计报批程序同步进行，并根据审查意见及时完善施工图设计。至下游莲花滩河，污水管道通过下游污水管道转输截污干管最终排至金凤污水处理厂。5.3设计标准及基本参数(1)排水体制采用雨、污分流制。(2)设计规模雨水量计算按重庆市沙坪坝区暴雨强度公

6、式和道路设计范围内流域汇水面积计算，根据地块和道路设计的情况选用适当的暴雨重现期P和径流系数(3)基本设计参数最大控制设计流速：雨水管道VmaX=8rns(塑料管遒)污水管道VmaX=6s(塑料管道)。最小控制流速：雨水管道V,i.=0.75ms:污水管道V,ill=0.6ms0雨水管道按满流设计；污水按非满流设计其最大设计充满度按下表：10000.75最小管径与最小设计坡度：市政排水管最小管径控制在d400,最小设计坡度控制在i=0.3%本工程排水管道均采用管顶平接。本次排水管道管径均为内径。5.4雨水系统(1)雨水系统计算雨水设计流量公式：Q=qF(L/S)(L/s hm2)Q+ 5.40

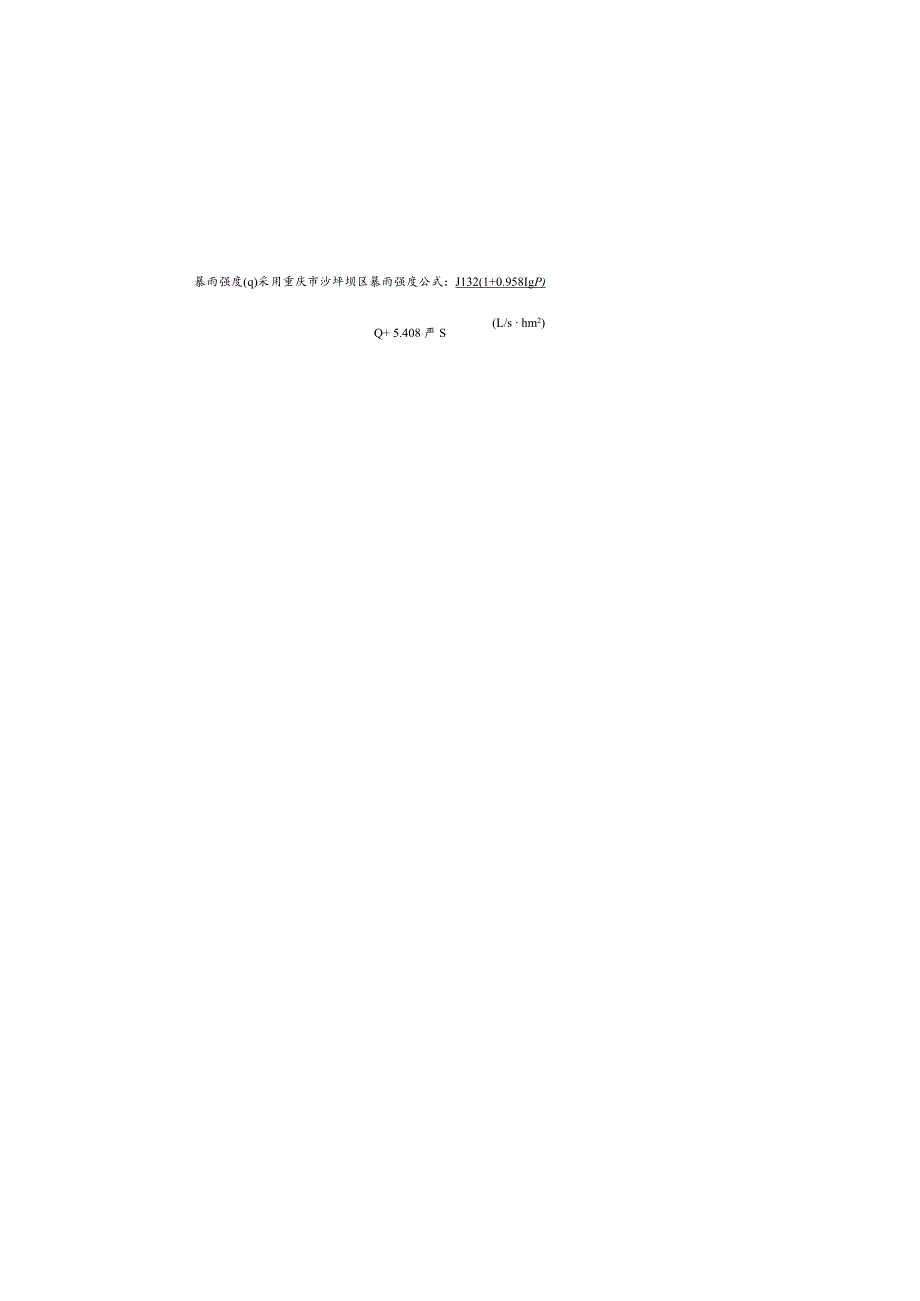

7、8 严S暴雨强度(q)采用重庆市沙坪坝区暴雨强度公式：J132(1+0.958IgP)(1)执行国家关于环境的保护政策，符合国家的有关法规、规范及标准；(2)以城市总体规划和片区控制性详细规划为指导，在现状管线勘测及道路设计资料的基础上，对排水系统进行分析研究，为规划区内人口和经济增长提供安全的水环境。(3)旧城改造管线以原断面还建为主，如需扩容，则需管线单位单独提出。(4)所有管网统一规划设计，统一实施。(5)在规划设计范围内，实行严格的雨污分流制系统。(6)管线布置采用先人行道后车行道：检查检修频繁的管道优先布置于人行道上；重力管道优先布置。(7)立交排水排水系统遵循“高水高排，低水低排”

8、的原则，高区部分雨水与低区雨水系统分开，高区部分雨水尽量接入道路雨水系统中，尽量减少低区雨水系统流量。(8)设计范围内，所有管线均下地埋设。(9)所有管线符合各管线设置的规范及埋深要求，相互间在平面及竖向不发生冲突，与道路构筑物不发生矛盾。(10)结合城市道路设计，在不妨碍工程管线正常运行、检修和合理占有土地的情况下,使路线简捷。(11)尽量减少管线在道路交叉口处交叉。当工程管线竖向位置发生矛盾时，宜按下列规定处理：有压管让无压管，可弯曲管让不可弯曲管。支管线避让主管线；小管径管线让大管径管线。柔性结构管线让刚性结构管线。5排水工程5.1片区排水现状本项目所在地块周围暂未开发，片区无现状揖水管

9、道。5.2排水规划根据重庆高新区水系统专项规划(2020-2035)排水专项规划(在编),规划高新区范围内为雨污分流揖水体制，雨污水基本按路坡向排水，雨水通过下游规划雨水管网排本设计污水量按规划片区城市综合污水量计算，城市综合污水量计算以城市烁合供水量标准为基础，排污系数按85%考虑。规划区城市综合供水量标准按450LCapd计算，计算人口暂按20000km2计算。分流制污水管道设计流量计算公式：UXK,XK*（Ls）式中：Qmax:设计污水流量（Ls）最高日最高时污水秒流量。Qave:平均日平均时污水流量（Ls）,根据综合污水量标准q计算；QaVe=（IX服务面积（Ls）；q=一类工业用水量

10、标准X85%（Lkm2d）；Ks:雨水渗入量系数，取1.05；Kz:总变化系数，按表5.5取值。表5.4总变化系数表污水平均日流量（Ls）51540701002005001000总变化系数KX2.72.42.12.01.91.8八1.5污水管道水力计算公式（非满流）：Q=VA(LZs)水力计算按满宁公式:H产2(心)过水断面：A=(。sincos)ri(ms)hd/2R_k一e+sincos2（E（m）n：管材粗糙系数，钢筋混凝土管（非满流）取n=0014,塑料管取n=0.01污水系统计算结果见表旱季设计流量：本次污水管道旱季设计流量控制管段水力计算如下表所示。非控制管段实际过流能力均大于控制

11、管段，且大于不淤流速。污水系统旱季流量计算表计算管段服务面积平均日平均时流量最高日最高时流量管住坡度流速充满度(ha)(Ls)(LZs)(mm)(%)(ms)(hD)W1-W73.122.847.66d4000.50.750.14本次设计道路暴雨重现期P=5年，临时排水管重现期取1年。设计降雨历时：t=t+t?(min),其中地面集水时间：t=5(min)管渠内雨水流行时间：匕(min)按计算确定。径流系数甲：道路取0.9,绿化用地取0.3。踪合径流系数中：取0.7。n：管材粗糙系数，塑料管取0.01,钢筋混凝土管取0.014。表5.2雨水管道水力计算表:雨水管段汇流面积(ha)设计流量(Ls

12、)管径(mm)坡度(%)流速(ms)过流能力(LZs)本段面积转输面积WY1-WY71.2303706000.52.00564NY1-WY71.8905768000.52.421216WY7-WY803.12928000.52.421216WY23-WY93.680109180013.421719NY20-WY95.122.67151880013.421719WY9-WY808.802599100013.973117(2)雨水系统设计功能：道路雨水管道负责收集、输送该路段道路路面、相邻地块及上游雨水管道转输之雨水流量。定线原则：雨水管道的布置考虑道路(包括人行道)路面及地块雨水收集的便利性。布

13、置基本情况：本工程新建雨水管道采用双侧布置于慢行道下方距离路缘石Llm,排出口：本次道路雨水均排至规划支16路雨水管道。5.5临时排水系统设计为防止施工过程中雨水浸泡路基，根据地形情况，在主要填方区域设置临时排水管涵，以排除道路填方引起的某侧低洼区积水及保证原水系的通畅。临时排水管、沉砂井等可根据现场地块实际开发情况增加或减少，但需经过设计、业主等相关单位同意。5.6污水系统(1)污水量计算得业主认可并经设计单位同意。(3)d300雨水口连接管采用II级钢筋混凝土管(满包)，详见大样图；临时排水采用III级钢筋混凝土管。(4)本次设计道路管道埋深V4.Om,环刚度SN28000Nm2;4.Om

14、W埋深6.0m,环刚度SN212500Nm2:埋深6.0m,环刚度SN216000Nm2.(5)管道纤维增强聚丙埔(FRPP)加筋管制造及安装应符合标准埋地用纤维增强聚丙埔(FRPP)加筋管材(QB/T4011-2010),高密度聚乙烯(HDPE)热态缠绕结构壁B型管(克拉管)的制造及安装应符合标准埋地用聚乙烯(PE)结构壁管道系统第2部分：聚乙烯缠绕结构壁管材(GB/T19472.2-2017)相关要求和各企业的产品标准及安装操作手班。排水管道采用钢筋混凝土企口管，埋深小于6.0m,采用国标II级管：埋深610m,采用国标III级管。钢筋混凝土排水管成品必须符合混凝土和铜筋混凝土排水管(GB/T11836-2009)要求。(6)本工程中所标注管道大小均指管道内径。1.1 .2管道接口纤维增强聚丙烯(FRPP)加筋管，采用F”形橡胶圈接口。HDPE高密度聚乙烯热态缠绕结构壁B型管(克拉管)，管径
