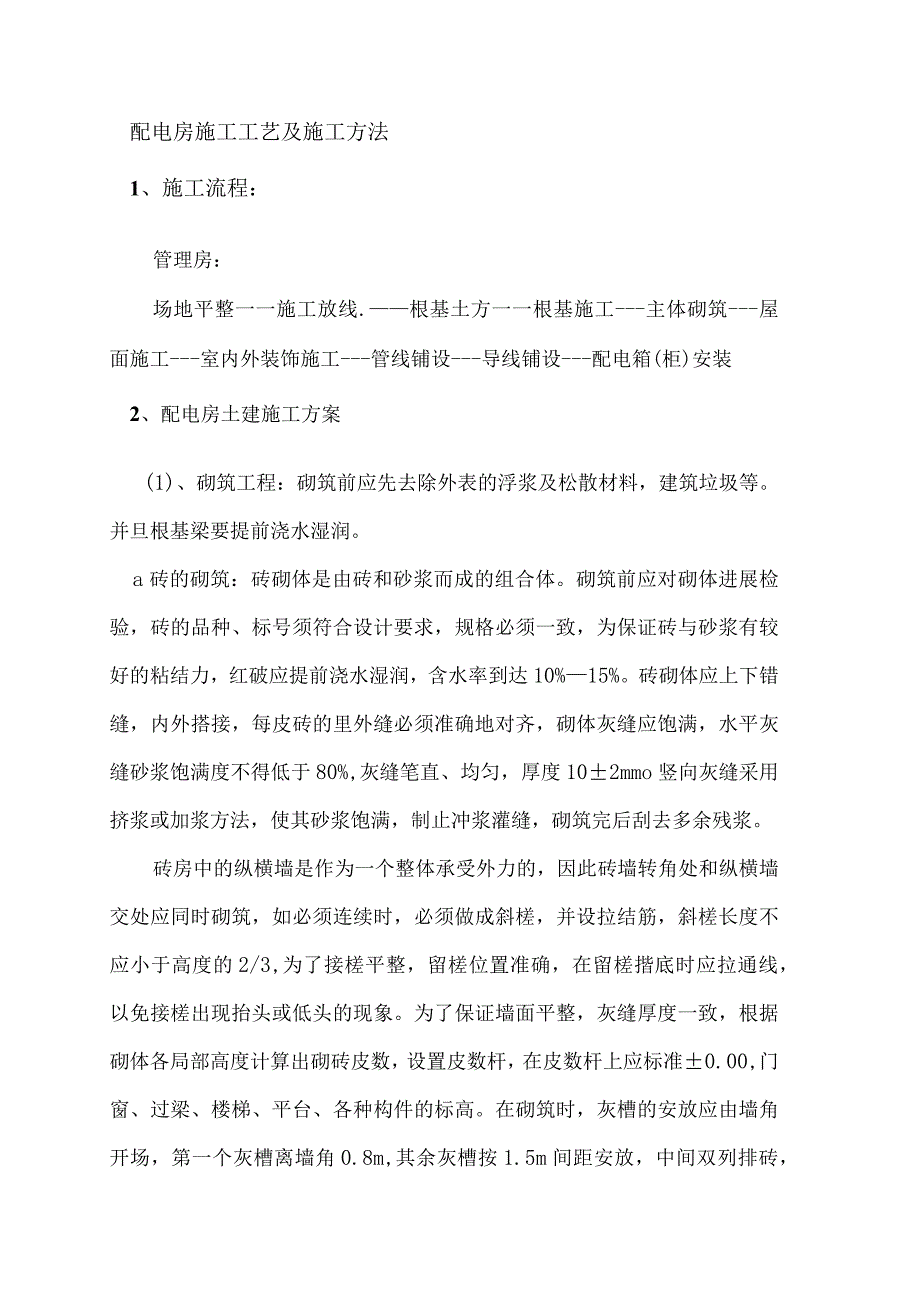

1、配电房施工工艺及施工方法1、施工流程：管理房：场地平整一一施工放线.根基土方一一根基施工-主体砌筑-屋面施工-室内外装饰施工-管线铺设-导线铺设-配电箱(柜)安装2、配电房土建施工方案(1)、砌筑工程：砌筑前应先去除外表的浮浆及松散材料，建筑垃圾等。并旦根基梁要提前浇水湿润。a砖的砌筑：砖砌体是由砖和砂浆而成的组合体。砌筑前应对砌体进展检验，砖的品种、标号须符合设计要求，规格必须一致，为保证砖与砂浆有较好的粘结力，红破应提前浇水湿润，含水率到达10%15%。砖砌体应上下错缝，内外搭接，每皮砖的里外缝必须准确地对齐，砌体灰缝应饱满，水平灰缝砂浆饱满度不得低于80%,灰缝笔直、均匀，厚度102mm

2、o竖向灰缝采用挤浆或加浆方法，使其砂浆饱满，制止冲浆灌缝，砌筑完后刮去多余残浆。砖房中的纵横墙是作为一个整体承受外力的，因此砖墙转角处和纵横墙交处应同时砌筑，如必须连续时，必须做成斜槎，并设拉结筋，斜槎长度不应小于高度的2/3,为了接槎平整，留槎位置准确，在留槎揩底时应拉通线，以免接槎出现抬头或低头的现象。为了保证墙面平整，灰缝厚度一致，根据砌体各局部高度计算出砌砖皮数，设置皮数杆，在皮数杆上应标准0.00,门窗、过梁、楼梯、平台、各种构件的标高。在砌筑时，灰槽的安放应由墙角开场，第一个灰槽离墙角0.8m,其余灰槽按1.5m间距安放，中间双列排砖，排列要整齐，在门窗洞口处可不放样。外表平整度检

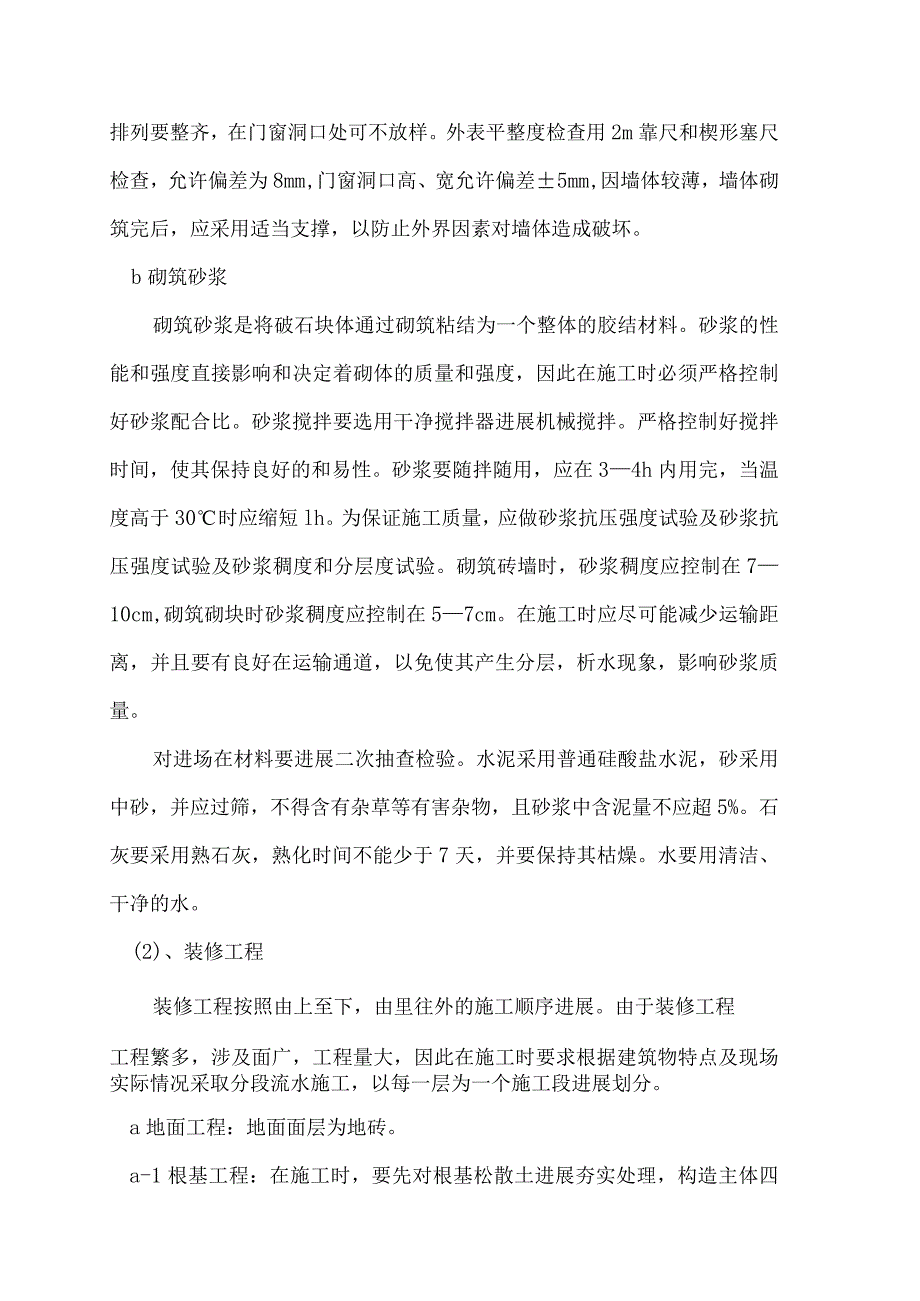

3、查用2m靠尺和楔形塞尺检查，允许偏差为8mm,门窗洞口高、宽允许偏差5mm,因墙体较薄，墙体砌筑完后，应采用适当支撑，以防止外界因素对墙体造成破坏。b砌筑砂浆砌筑砂浆是将破石块体通过砌筑粘结为一个整体的胶结材料。砂浆的性能和强度直接影响和决定着砌体的质量和强度，因此在施工时必须严格控制好砂浆配合比。砂浆搅拌要选用干净搅拌器进展机械搅拌。严格控制好搅拌时间，使其保持良好的和易性。砂浆要随拌随用，应在34h内用完，当温度高于30时应缩短lh。为保证施工质量，应做砂浆抗压强度试验及砂浆抗压强度试验及砂浆稠度和分层度试验。砌筑砖墙时，砂浆稠度应控制在710cm,砌筑砌块时砂浆稠度应控制在57cm。在施

4、工时应尽可能减少运输距离，并且要有良好在运输通道，以免使其产生分层，析水现象，影响砂浆质量。对进场在材料要进展二次抽查检验。水泥采用普通硅酸盐水泥，砂采用中砂，并应过筛，不得含有杂草等有害杂物，且砂浆中含泥量不应超5%。石灰要采用熟石灰，熟化时间不能少于7天，并要保持其枯燥。水要用清洁、干净的水。(2)、装修工程装修工程按照由上至下，由里往外的施工顺序进展。由于装修工程工程繁多，涉及面广，工程量大，因此在施工时要求根据建筑物特点及现场实际情况采取分段流水施工，以每一层为一个施工段进展划分。a地面工程：地面面层为地砖。a-1根基工程：在施工时，要先对根基松散土进展夯实处理，构造主体四周扰动局部要

5、进展特殊的处理（如水撼砂处理），以免基土沉陷引起地面下沉。在浇筑层前，垫层下的基层应予湿润。浇筑时应分段进展,其宽度一般为34米，垫层施工完后应注意养护。a-2地砖铺设:铺找平层：基层清理干净后提前浇水湿润，铺找平层时应先刷水灰比为0.40.5的素水泥浆一道，随抹随铺砂浆。排砖弹线：根据+50Cm水平线在墙面上弹出地面标高线，根据地面的平面几何形状尺寸及砖的大小进展计算排砖。排砖时要尽可能对称，砖缝尽可能相通顺，尽可能不割或少割砖，排砖后直接在找平层上弹纵、横控制线，并严格控制好方正。选砖：铺砖前，要严格检查砖的外观质量和尺寸，对颜色有差异，砖缝宽窄不一，不顺直的砖必须剔除，一定要选砖分类，提

6、前进展对色拼花并试拼，编号，这是保证砖缝均匀顺直，砖色一致的重要环节。铺砖：纵向先铺几行砖，找好位置和标高，并以此为筋拉线铺砖。铺砖时，应从里向外退向门口的方向逐排铺设，每块砖应拉线。铺砖的操作：在找平层上刷水泥浆（随刷随铺），将预先浸水晾干的砖的反面朝上，抹砂浆结合层，将抹好砂浆的砖铺到找平层上，砖上楞应跟线找正找直，垫木板用橡皮锤敲震拍实。拨缝修整：拉线拨缝修整，将缝找直，并用靠尺检查平整度，将缝内多余的砂浆扫出，将砖拍实。擦缝：铺贴48小时后用棉丝从里向外沿缝揉擦，擦严擦实，并及时将砖面多余灰擦净，防止面层污染。b墙面砖铺贴：面砖铺贴前应经挑选、预排，使规格颜色一致，灰缝均匀。并应先浸水

7、2h以上，晾干外表水分。基层应扫净，浇水湿润，用1：3水泥砂浆打底，找平划毛。找底后养护12天方可镶贴，镶贴前应找好规矩,按砖实际尺寸弹出出横竖控制线，定出水平标准和皮数，垫好底尺，挂线铺贴。墙面砖外表应平整，接缝平直，缝宽应均匀一致，阳角砖应压向正确，阳角线宜做成45对接。非整破应排放在次要部位或阴角处,每面墙不宜有两列非整砖，非整破宽度不宜小于整砖的1/3O接缝宽度一般为11.5mm。阳角处要两面挂直，贴时一般从阳角开场，由下往上，逐层粘贴。掺107胶的水泥浆作粘结层可以抹一行（或数行）贴一行（或数行）外，其它均应将粘结砂浆均匀刮抹在面砖反面，逐块进展粘贴。107胶要随抹随调随用，粘贴完后

8、要随时用棉纱或干布将缝中挤出的浆液擦净。C外墙、内墙：内墙墙面为大浆面层，施工前要求基层有足够的强度,无粉化起砂或掉皮现象，新墙面可用乳胶和老粉作腻子嵌干，磨光后涂刷。喷涂时空气压缩机的压力应控制在0.50.8Mpa,手握喷头要稳，出料口与墙面垂直，喷嘴距墙面50mm左右，先喷涂门、窗口，然后横向来盘旋喷墙面，防止漏喷和流坠，一般喷二遍成活，两遍间隔约2鼠先喷涂顶棚、后喷墙面，喷涂前用纸或塑料布将不喷涂的部位及其装饰体遮盖住，以免污染，要求接头严密颜色均匀一致。涂料在运输时应存放在封闭的容器内，存放时要按照规定放在适宜的温度下。(3)、门窗工程门窗的安装：根据图纸要求，检查门窗的品种、规格、开

9、启方向及组合杆，附件，并对其外形平整度检查校正，合格前方能施工。门窗在存放和运输中，应防损伤或变形，不能平堆码放，严禁与酸碱等物一起存入，安装时必须采用预留洞口后安装的方法，严禁采用边安装边砌口或先安装后砌口的做法。安装程序：找平放线一定位一取扇固定一塞缝抹口一安装玻璃扇门窗安装必须结实，横平竖直，上下一致，框与墙体缝隙应填嵌饱满密实，外表光滑平整，无裂缝。开启灵活，无倒翘，阻滞及反弹现象,五金配件齐全，位置正确。关闭后密封条应处于压缩状态。玻璃安装前应检查框内尺寸，将裁口内的污垢去除干净，并用压条将玻璃按在扇上,(4)、脚手工程：为保证施工的正常进展和施工安全，在建筑物外侧搭设双排式扣件钢管

10、脚手架，里侧搭设满堂脚手架。扣件式钢管脚手架由钢管和扣件组成。立杆间距横向1.5m,纵向1.5m,大横杆步距1.21.4m,小横杆间距W0.75m0立杆与大横杆要用直角扣件扣紧，不能隔步设置或遗漏。剪刀撑要在两端设置中间每隔12-15m设一道。搭设脚手架时地基处理要结实可靠垫木应铺设平稳，不能有悬空,搭设时要及时与构造拉结，或采用临时支顶，保证搭设过程中的安全，并随搭随校正杆件的垂直度和水平偏差。连接大横杆的对接扣件，开口应朝架子内侧，螺栓向上，以防雨水进入。双排架的小横杆靠墙一端要离开墙面50100mm,各杆相交伸出的端头，均要大于100mm以防杆件滑落。随砌墙随即设置连墙杆与墙锚拉。脚手架

11、上铺钢脚手板，脚手板要顺着满铺，并用铁丝绑扎结实，不允许有探头跳。钢脚架搭设完后，要采取一定的防电措施，必须符合安全操作要求,方可交付使用。（5）、屋面工程：a屋面工程施工前要对前面分局部项工程进展验收。b屋面工程所采用以防水，保温隔热材料应符合现行国家标准和设计要求。C伸出屋面的管道，设备或预埋件等，应在防水层施工前安设完毕。屋面防水层，不得在其上凿孔打洞或重物冲击。d屋面防水应将雨水斗设置在比屋面低102Omm处，落水管按标准距离进展安装。（6k管线敷设本T程的线管主要包括照明的板内及墙体内暗敷设。本工程的线管大多采用PVC管敷设。1）主要施工T.序：熟悉图纸一随丰体构造预用线管及接线窗一

12、清理预用线管并穿铁丝引线f随土建预埋墙体内线管f清管穿铁丝引线f预埋开关及插库线盒2）残管埋设准备线管的预留预埋前在充分熟烝专业施T图根基上，仔细核对建筑图、构造图等相关图纸资料，防止漏埋、错埋。3）板内线管埋设板内线管预埋用接线盒采用封闭式，盒内用竹绒塞紧，固定结文，并以红油漆作好记号，溶灌混凝十时必须派人监护，龄脱模后及时疏通管道，防止管路堵塞。PVC线管一般采用胶粘的方式连接，敷设线管时应密切配合土建施T,特别杲在土建楼板施工时C当土建铺设楼板施T完第一层楼板钢筋时，即应立即组织人员讲屣线管的敷设。楼板上敷设线管首先应按设计图纸定位各灯具等的出线口，即在所有的灯具处安装塑料线盒。4）墙卜

13、暗埋线管砌体内线管埋设采用开槽埋设方式，开槽由安装鱼布，补槽由土建负责，以保讦施T质量C线管、线盒定位后应用高标号水源稳固C暗用在混海十梁内的线管与埴充墙内线管相接时按相关标准采用套管过渡连接，防止在梁口剔槽打洞。（7）、导线敷设1）导线敷设程庠：管道清扫一放线一穿线一绝缘测试。在管内穿线前,应清扫所有的预埋电线管路,在清理完毕后的管路内穿卜引线。2）利用已穿好的引线绑件线的一端,通过引线往另一端栉.拉出线头.按热宗留足余量即可去棹多余的线.如此件分犒好每一道管线的穿线T作C穿好后紧随压接连楼.剥削的芯线长唐应与压接帽套管深席配合。接线完毕后,将线头卷放在接线盒内，并在盒内塞入废报纸等物进展成

14、品保护31导蜃敷设到位后照明器具安装前，在开关盒、灯头盒上加设钢制白盖板。尔）、配电箱（布）安装1）主要施T程序：预留安装孔洞f开箱检查一箱柜安装一测试f接线一通申试验f编号。2）明”亮配由箱的安装在十律的墙面涂料基本完成后讲孱，以防刷涂料时污染和破坏箱体外表o明装配电箱采用金属膨胀螺栓固定在墙上，安装应特别注意不得损坏和污染土建墙面。3）落地式配电箱的安装应在士建地面T.作基本完毕后讲展安装。安装方式拟采用槽钢做成成框形根基，并用金属膨胀螺栓固定在地面Ho4）所有的配由箱安装前均应事先讲孱绝缘测试，合格前方能安装。配电箱的安装结实可靠，接地良好，箱内线路排列整齐，接线结实，接线正确，相色明显并符合标准要求。
