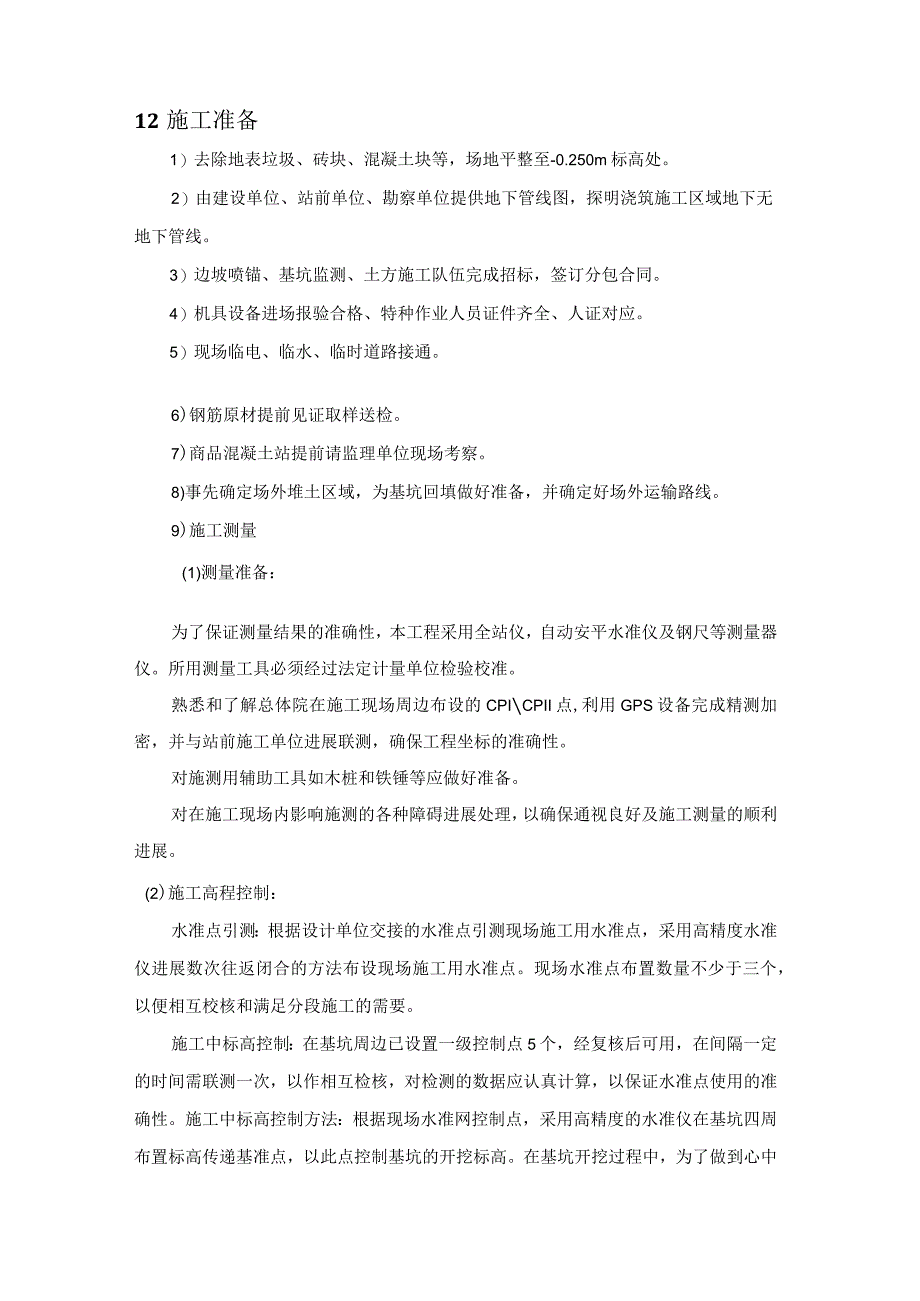

1、L主要施工方案1.L施工工艺流程12施工准备1）去除地表垃圾、砖块、混凝土块等，场地平整至-0.250m标高处。2）由建设单位、站前单位、勘察单位提供地下管线图，探明浇筑施工区域地下无地下管线。3）边坡喷锚、基坑监测、土方施工队伍完成招标，签订分包合同。4）机具设备进场报验合格、特种作业人员证件齐全、人证对应。5）现场临电、临水、临时道路接通。6)钢筋原材提前见证取样送检。7)商品混凝土站提前请监理单位现场考察。8)事先确定场外堆土区域，为基坑回填做好准备，并确定好场外运输路线。9)施工测量(1)测量准备：为了保证测量结果的准确性，本工程采用全站仪，自动安平水准仪及钢尺等测量器仪。所用测量工具

2、必须经过法定计量单位检验校准。熟悉和了解总体院在施工现场周边布设的CPICPII点,利用GPS设备完成精测加密，并与站前施工单位进展联测，确保工程坐标的准确性。对施测用辅助工具如木桩和铁锤等应做好准备。对在施工现场内影响施测的各种障碍进展处理，以确保通视良好及施工测量的顺利进展。(2)施工高程控制：水准点引测：根据设计单位交接的水准点引测现场施工用水准点，采用高精度水准仪进展数次往返闭合的方法布设现场施工用水准点。现场水准点布置数量不少于三个，以便相互校核和满足分段施工的需要。施工中标高控制：在基坑周边已设置一级控制点5个，经复核后可用，在间隔一定的时间需联测一次，以作相互检核，对检测的数据应

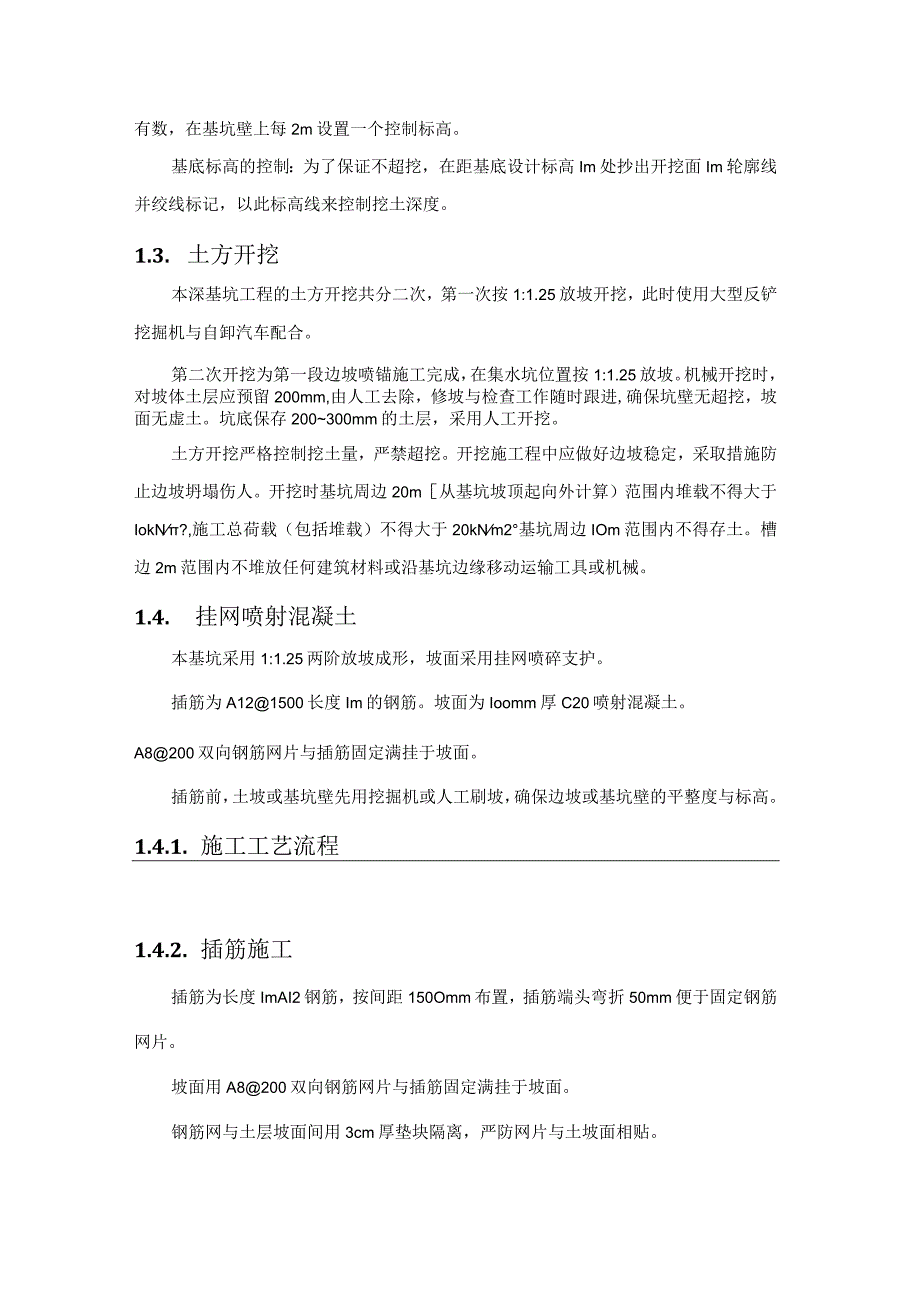

3、认真计算，以保证水准点使用的准确性。施工中标高控制方法：根据现场水准网控制点，采用高精度的水准仪在基坑四周布置标高传递基准点，以此点控制基坑的开挖标高。在基坑开挖过程中，为了做到心中有数，在基坑壁上每2m设置一个控制标高。基底标高的控制：为了保证不超挖，在距基底设计标高Im处抄出开挖面Im轮廓线并绞线标记，以此标高线来控制挖土深度。1.3. 土方开挖本深基坑工程的土方开挖共分二次，第一次按1:1.25放坡开挖，此时使用大型反铲挖掘机与自卸汽车配合。第二次开挖为第一段边坡喷锚施工完成，在集水坑位置按1:1.25放坡。机械开挖时，对坡体土层应预留200mm,由人工去除，修坡与检查工作随时跟进,确保

4、坑壁无超挖，坡面无虚土。坑底保存200300mm的土层，采用人工开挖。土方开挖严格控制挖土量，严禁超挖。开挖施工程中应做好边坡稳定，采取措施防止边坡坍塌伤人。开挖时基坑周边20m从基坑坡顶起向外计算）范围内堆载不得大于IokN?,施工总荷载（包括堆载）不得大于20kNm2基坑周边IOm范围内不得存土。槽边2m范围内不堆放任何建筑材料或沿基坑边缘移动运输工具或机械。1.4. 挂网喷射混凝土本基坑采用1:1.25两阶放坡成形，坡面采用挂网喷碎支护。插筋为A121500长度Im的钢筋。坡面为Ioomm厚C20喷射混凝土。A8200双向钢筋网片与插筋固定满挂于坡面。插筋前，土坡或基坑壁先用挖掘机或人工

5、刷坡，确保边坡或基坑壁的平整度与标高。1.4.1. 施工工艺流程1.4.2. 插筋施工插筋为长度ImAI2钢筋，按间距150Omm布置，插筋端头弯折50mm便于固定钢筋网片。坡面用A8200双向钢筋网片与插筋固定满挂于坡面。钢筋网与土层坡面间用3cm厚垫块隔离，严防网片与土坡面相贴。1.4.3. 喷射混凝土坡面按1:1.25开挖成形，坡面成形后初喷一次，将土面覆盖即可，待钢筋网安置后进展第二次喷射混凝土面板，混凝土强度为C20,厚度为Ioomm,采用两层喷射。干法喷射，混凝土配合比水泥与砂石的质量比宜为L4145,水灰比宜为040.5,砂率宜为0.50.6,粗骨料的粒径不宜大于25mm,水泥采

6、用强度为P.O.42.5MPa的普通硅酸盐水泥。喷射混凝土的配合比应进展试配,其设计强度不宜低于C20。喷射时参加适量的早强剂，喷射由下至上进展。喷碎作业应分段分片进展，并在坡面上垂直打入钢筋作为厚度标志。射流应垂直喷射面，射距宜在0.8m1.5m内。坡顶以外4m范围设素碎防水地坪。1.5. 排水本工程场地必须做好地表、基坑侧壁和坑底的明排水措施。在基坑周围地面向远离基坑方向形成排水坡势，沿基坑外围和各级放坡平台设置排水沟，并做好坡面护坡面层，防止地表水渗入基坑周边土体或冲刷坡体。排水沟坡度不小于03%,沟底应进展防渗处理。基坑设置两个集水井，集水井应采取防渗措施。基坑周边的施工用水应有排水系

7、统，不得渗入土体。当坑体渗水、积水或有渗流时，应及时进展疏导、排泄、截断水源。16检查验收161.现场验收土方开挖施工过程中，根据设计图纸、地勘报告认真对照工程实际，自检合格，真实地填写好施工记录和相关报验资料后，应及时组织监理、业主对平面控制桩、水准点、平面位置、水平标高、边坡坡度、排水系统、基坑监测等进展检查验收，检查合格前方可进展下道工序的施工。1.6.2.材料检验边坡支护混凝土使用前应认真检查复核商品混凝土公司相关质保资料，并且现场随车检查混凝土坍落度，只有在满足设计要求前方可使用；对于护坡混凝土必须经试验室提前试配，提供混凝土设计配比单。严格按照标准要求留置混凝土试件。普通钢材试验：

8、钢材按同一生产厂、同一炉号、同一规格、同一进场时间分批取样试验，每批取样钢筋数量不得大于60t且应有出厂合格证。取样方法：从任意两根（或两盘）中分别切取（端头30Omm内切除），每根钢筋上切取2个拉伸试件、2个弯曲试件；试件长度：拉伸试件25d+200mm,弯曲试件25d+150mm0163.质量验收标准按?建筑地基根基工程施工质量验收标准?GB50202-2002进展验收。工程序号检查工程允许偏差或允许值（mm）检查方法柱基基坑基槽挖方场地平整管内地（路）面基层人工机械主控工程1标高-503050-50-50水准仪检查2长度、宽度+200-50+300-100+500-150+100-经纬仪

9、、钢尺3边坡设计要求观察、坡度尺般工程1外表平整度2020502020用2m靠尺和楔形塞尺2基低土性设计要求观察或土样分析注：地（路）面基层的偏差只适用于直接在挖、填方上做地路）面的基层。1.6.4.质量保证措施1.为减少土方运输的费用和购土的费用，挖土前计算好土方回填量，挖土时留置一局部好土作为回填土集中堆放处储存起来，以备原槽土回填时使用。2 .基坑开挖时，应分层控制挖土标高，特别在挖至基底设计标高前，应在根基垫层底面标高上留20Omm厚土层，改用人工开挖清槽。3 .在基坑开挖接近基底处时，测量人员必须密切配合，采取跟踪测量的方法，做到严格控制标高，杜绝超挖发生。如发生超挖现象应立即用C1

10、5混凝土回填。4 .当挖土遇到地下构筑物或管线时，应通报技术负责人，根据具体情况制定可行方案再行处理。5 .开挖时基坑周边20m（从基坑坡顶起向外计算）范围内堆载不得大于10kNm,施工总荷载（包括堆载）不得大于20kNm。基坑周边IOm范围内不得存土；槽边2m范围内不堆放任何建筑材料或沿基坑边缘移动运输工具或机械。6 .基坑开挖过程中应对土质情况和坡顶标高等变化情况经常检查，做好原始记录，假设发现地基土质与设计不符时，需经有关人员研究处理并做好隐蔽工程记录，确保基坑工程质量。7 .基底局部遇到地质不良情况时，必须及时通知勘察、设计和建设、监理单位到现场进展研究协商，制定处理方案。未经勘察、设计、建设、监理单位同意，严禁自行处理。8 .开挖过程注意保护测量控制定位桩，轴线桩，水准控制桩，防止碰坏。9 .排水的保证措施：施工现场预备一台柴油发电机，另外预留三台抽水泵以备水泵坏后更换使用。
