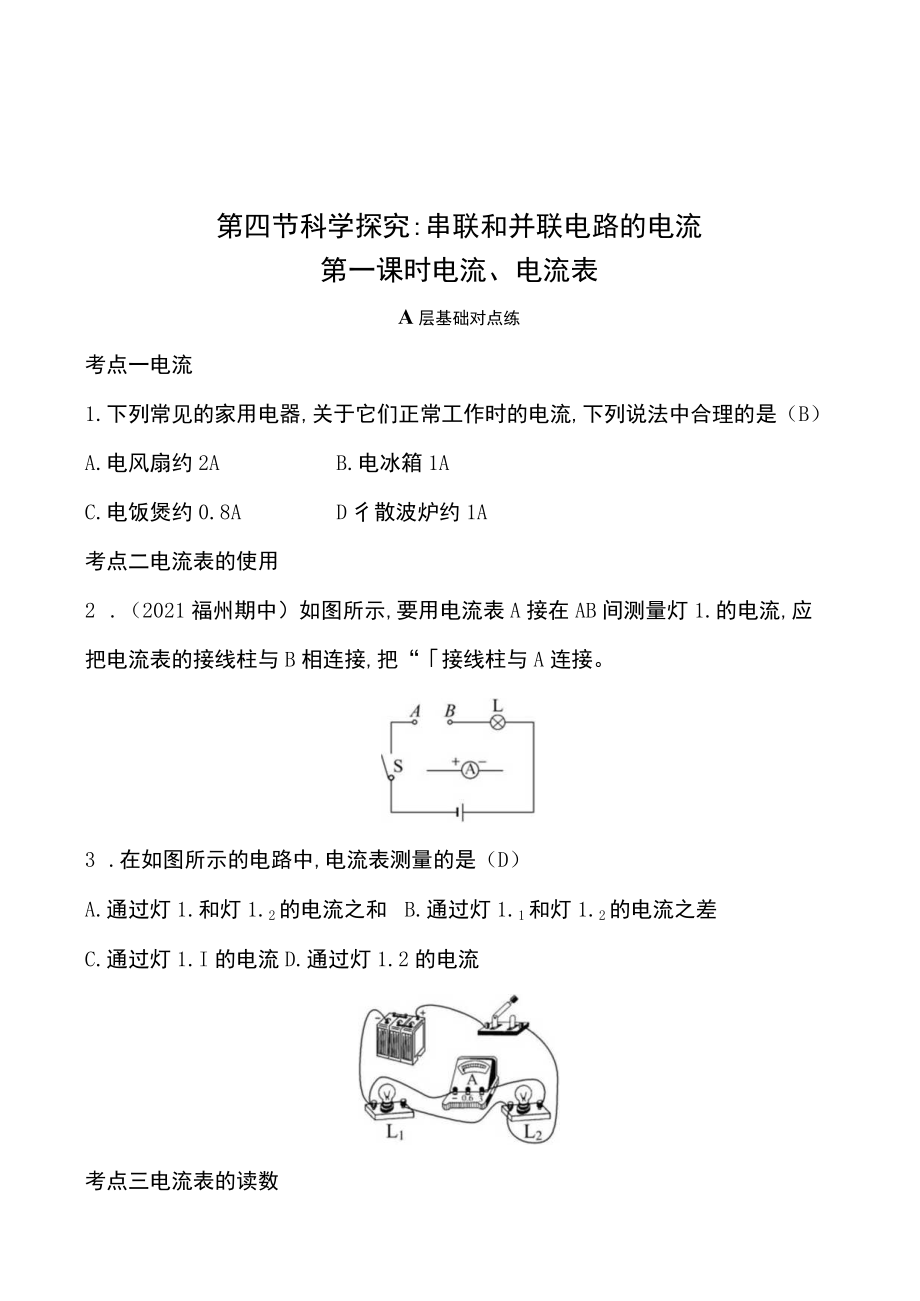

1、第四节科学探究:串联和并联电路的电流第一课时电流、电流表A层基础对点练考点一电流1.下列常见的家用电器,关于它们正常工作时的电流,下列说法中合理的是（B）A.电风扇约2AB.电冰箱1AC.电饭煲约0.8AD彳散波炉约1A考点二电流表的使用2 .（2021福州期中）如图所示,要用电流表A接在AB间测量灯1.的电流,应把电流表的接线柱与B相连接,把“接线柱与A连接。3 .在如图所示的电路中,电流表测量的是（D）A.通过灯1.和灯1.2的电流之和B.通过灯1.1和灯1.2的电流之差C.通过灯1.I的电流D.通过灯1.2的电流考点三电流表的读数B层能力提升练5.如图所示是小明在练习测量电流时连接的电路

2、,电路的连接存在错误,下列操作及说法正确的是(D)A.撤掉导线a,电流表测量的是电路的总电流B.撤掉导线a,电流表测量的是小灯泡1.1的电流C.撤掉导线b,电流表测量的是小灯泡1.2的电流D.撤掉导线c,电流表测量的是小灯泡1.2的电流6.(2021.泉州期中)如图所示是小明同学用电流表测量电流的实物连接图,请按要求回答：在连接电路时,开关应处于断开状态。图甲中电流表测量的是通过灯泡的电流。小明同学连接好电路后,闭合开关,发现指针快速向右大幅度偏转,他赶快断开开关,发生这种现象的原因可能是短虹。小明同学纠正错误后,电流表的示数如图乙所示厕电流表测出的电流是1.2A0（5）如果要用电流表测通过1

3、.1和1.2的总电流,且只允许移动一根导线,应将导线（选填“aW或c）的右端接在电流表的（选填“3”“0.6”或J）接线柱上。（6）闭合开关后,小明发现两灯都亮,由于连线较乱,一时无法确定电路是串联还是并联,请你帮他想出一种简单可行的判断方法从灯座上取下一盏灯泡,若另一盏灯泡仍发光则是并联,反之是串联。【视野放大镜】素养提升7.如图所示,灯1.1.与灯1.2并联,先用电流表测通过灯1.的电流,再测通过灯1.2的电流时,小明用了这样的方法,请你对他的做法作f评价。小明:先闭合S、Si,断开S2,电流表测灯1.2的电流;再闭合S、S2,断开Sh电流表测灯1.的电流,这种接法：不正确（选填“正确”或“不正确”）,理由：电流表正、负接线柱接反了。
