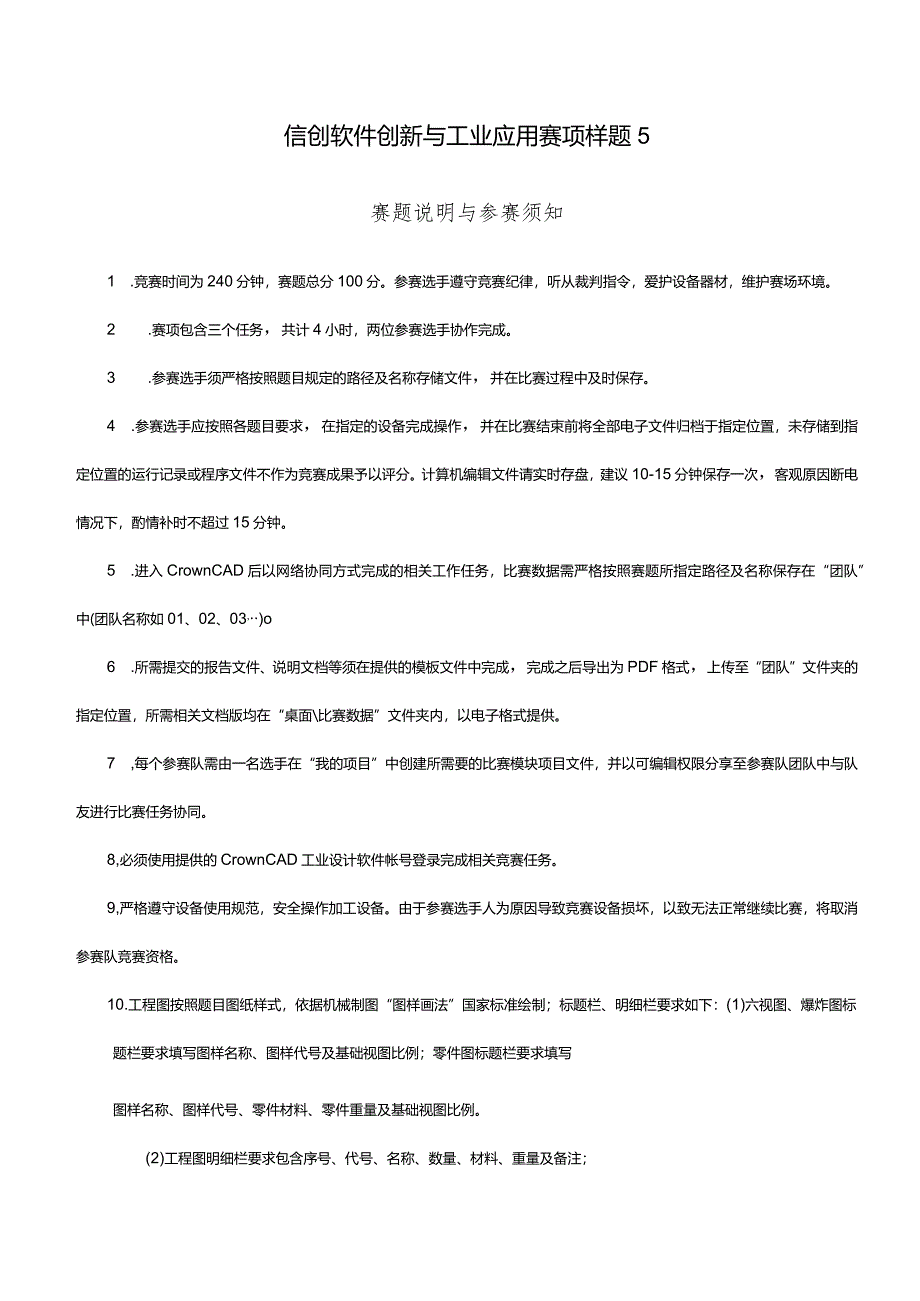

1、信创软件创新与工业应用赛项样题5赛题说明与参赛须知1 .竞赛时间为240分钟，赛题总分100分。参赛选手遵守竞赛纪律，听从裁判指令，爱护设备器材，维护赛场环境。2 .赛项包含三个任务，共计4小时，两位参赛选手协作完成。3 .参赛选手须严格按照题目规定的路径及名称存储文件，并在比赛过程中及时保存。4 .参赛选手应按照各题目要求，在指定的设备完成操作，并在比赛结束前将全部电子文件归档于指定位置，未存储到指定位置的运行记录或程序文件不作为竞赛成果予以评分。计算机编辑文件请实时存盘，建议10-15分钟保存一次，客观原因断电情况下，酌情补时不超过15分钟。5 .进入CrownCAD后以网络协同方式完成的

2、相关工作任务，比赛数据需严格按照赛题所指定路径及名称保存在“团队”中(团队名称如01、02、03,)o6 .所需提交的报告文件、说明文档等须在提供的模板文件中完成，完成之后导出为PDF格式，上传至“团队”文件夹的指定位置，所需相关文档版均在“桌面比赛数据”文件夹内，以电子格式提供。7 ,每个参赛队需由一名选手在“我的项目”中创建所需要的比赛模块项目文件，并以可编辑权限分享至参赛队团队中与队友进行比赛任务协同。8,必须使用提供的CrownCAD工业设计软件帐号登录完成相关竞赛任务。9,严格遵守设备使用规范，安全操作加工设备。由于参赛选手人为原因导致竞赛设备损坏，以致无法正常继续比赛，将取消参赛队

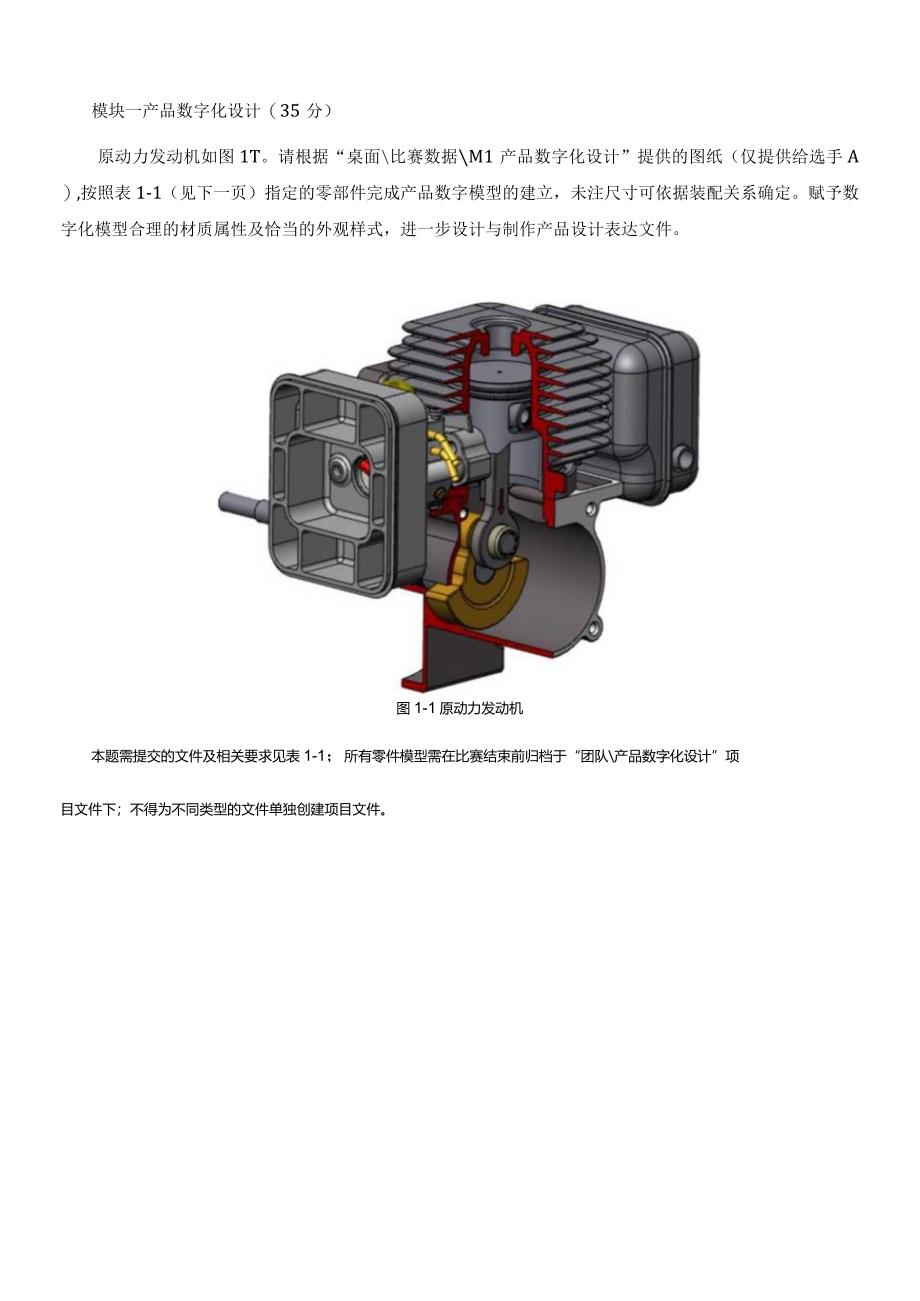

3、竞赛资格。10.工程图按照题目图纸样式，依据机械制图“图样画法”国家标准绘制；标题栏、明细栏要求如下：(1)六视图、爆炸图标题栏要求填写图样名称、图样代号及基础视图比例；零件图标题栏要求填写图样名称、图样代号、零件材料、零件重量及基础视图比例。(2)工程图明细栏要求包含序号、代号、名称、数量、材料、重量及备注；模块一产品数字化设计（35分）原动力发动机如图1T。请根据“桌面比赛数据M1产品数字化设计”提供的图纸（仅提供给选手A）,按照表1-1（见下一页）指定的零部件完成产品数字模型的建立，未注尺寸可依据装配关系确定。赋予数字化模型合理的材质属性及恰当的外观样式，进一步设计与制作产品设计表达文件

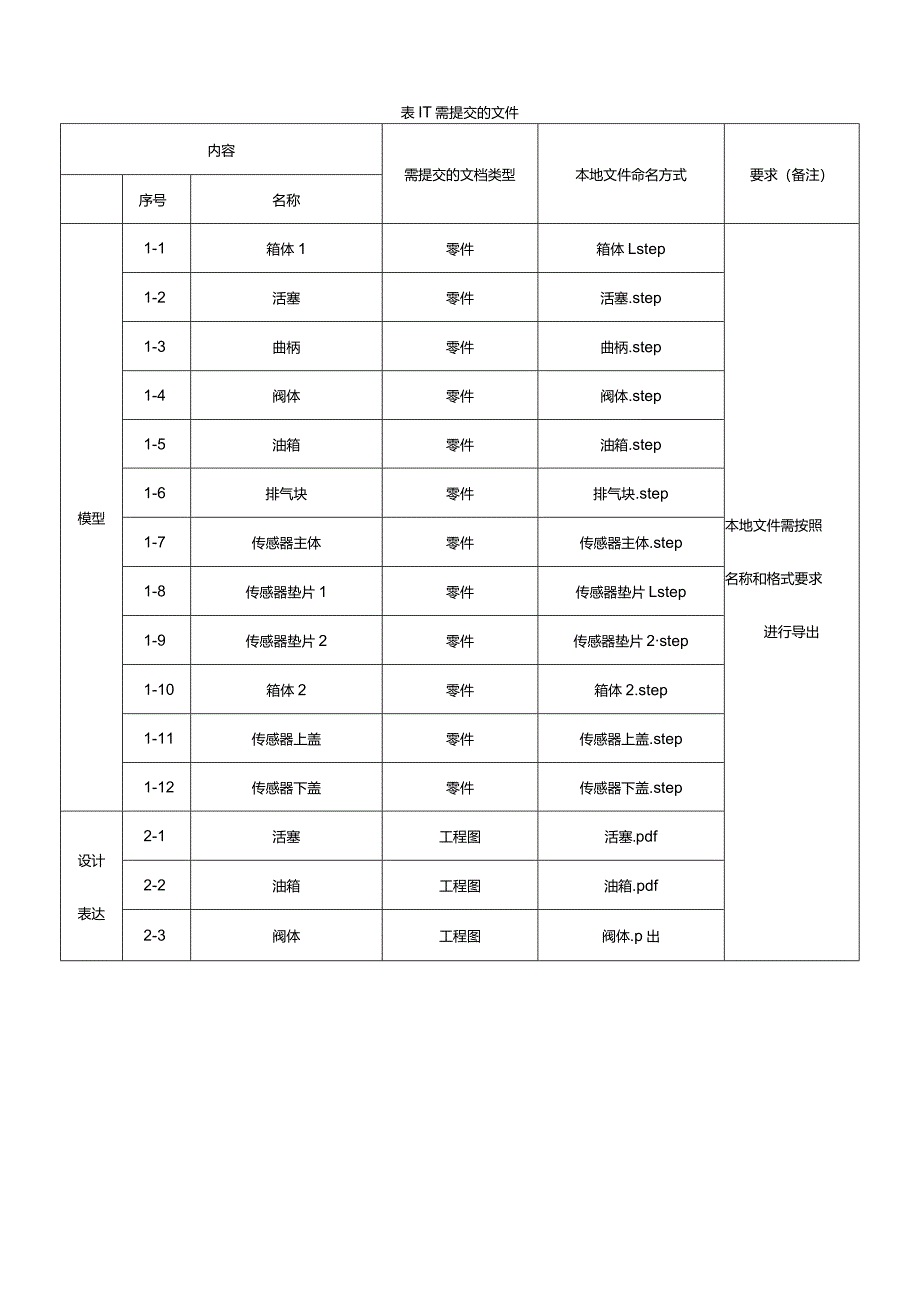

4、。图1-1原动力发动机本题需提交的文件及相关要求见表1-1；所有零件模型需在比赛结束前归档于“团队产品数字化设计”项目文件下；不得为不同类型的文件单独创建项目文件。表IT需提交的文件内容需提交的文档类型本地文件命名方式要求（备注）序号名称模型1-1箱体1零件箱体Lstep本地文件需按照名称和格式要求进行导出1-2活塞零件活塞.step1-3曲柄零件曲柄.step1-4阀体零件阀体.step1-5油箱零件油箱.step1-6排气块零件排气块.step1-7传感器主体零件传感器主体.step1-8传感器垫片1零件传感器垫片Lstep1-9传感器垫片2零件传感器垫片2step1-10箱体2零件箱体2

5、.step1-11传感器上盖零件传感器上盖.step1-12传感器下盖零件传感器下盖.step设计表达2-1活塞工程图活塞.pdf2-2油箱工程图油箱.pdf2-3阀体工程图阀体.p出模块二网络化协同创新（30分）任务一创新设计请根据提供的原动力发动机产品工程图及相关模型，结合机械设计等相关知识，对缺失的“活塞连杆”零件进行创新设计，设计的模型需满足工业产品设计的功能产品创新设计报告。零件所处位置如图2-1所示。图2-1创新设计零件示意图本题需提交的文件及相关要求见表2-1；所有零件模型需在比赛结束前归档于“团队2-网络协同化创新项目文件下；不得为不同类型的文件单独创建文件夹。产品创新设计报告

6、模板已提供（见桌面比赛数据M2网络化协同创新文件夹产品创新设计报t.pptx）,提交的报告需导出PDF文件上传至“团队网络协同化创新项目文件中。表2-1创新设计任务需提交的文件类别内容文档名称文档类型要求（备注）零件活塞连杆创新设计活塞连杆零件设计表达活塞连杆活塞连杆工程图报告产品创新设计报告产品创新设计报告PDF任务二协同装配请根据/面比赛数据M2网络化协同创新提供的零件模型，结合模块1建立的产品数字化模型与产品图纸，按照表2-2指定的内容完成产品部件装配与设计表达。本题需提交的文件及命名要求见表2-2；需要提交的文档保存于“团队2-网络协同化创新”项目文件下。注意：不得为不同类型的文件单独

7、创建项目。表2-2部件协同装配任务需提交的文件类别内容文档名称文档类型要求（备注）部件原动力发动机原动力发动机装配协作完成全部零件装配；其余零件已提供。设计表达原动力发动机爆炸图原动力发动机爆炸图工程图模块三产品数字化制造（30分）先将图3-1中所示需要进行增材制造的零件复制到“团队3-数字化制造”项目文件中，对需要打印的零部件进行面向制造和装配的配合尺寸修改，确保打印出的零部件可以装配成功（活动部件运动不受阻），使用提供的切片软件进行前处理之后，通过增材制造设备将零件进行制造并实际装配成完整的产品实物模型，在比赛结束前进行提交。图3-1制造部件模型示意图本题需提交的文件及相关要求见表3-1；

8、所有零件模型需在比赛结束前归档于“团队3-数字化制造项目文件下；不得为不同类型的文件单独创建文件夹。增材制造报告已提供模版（见泉面比赛数据M3产品数字化制造文件夹增材制造报告pptx）表3-1需提交的文件内容需提交的文件文档类型要求（备注）数字模型增材制造产品零件零件增材制造部件装配体装配物理模型打印并装配完成的实物放置于工作台增材制造报告PDF增材制造报告.pdf模块四职业素养（5分）该模块贯穿比赛始终，由裁判就选手赛场表现进行打分。表3-1职业素养内容项目要求分值职业素养安全安全操作无事故得2分，否则不得分2环境工具、资料摆放整齐、工位保持整洁得2分，否则不得分2纪律尊重裁判及工作人员，遵守赛项规则，否则不得分1
