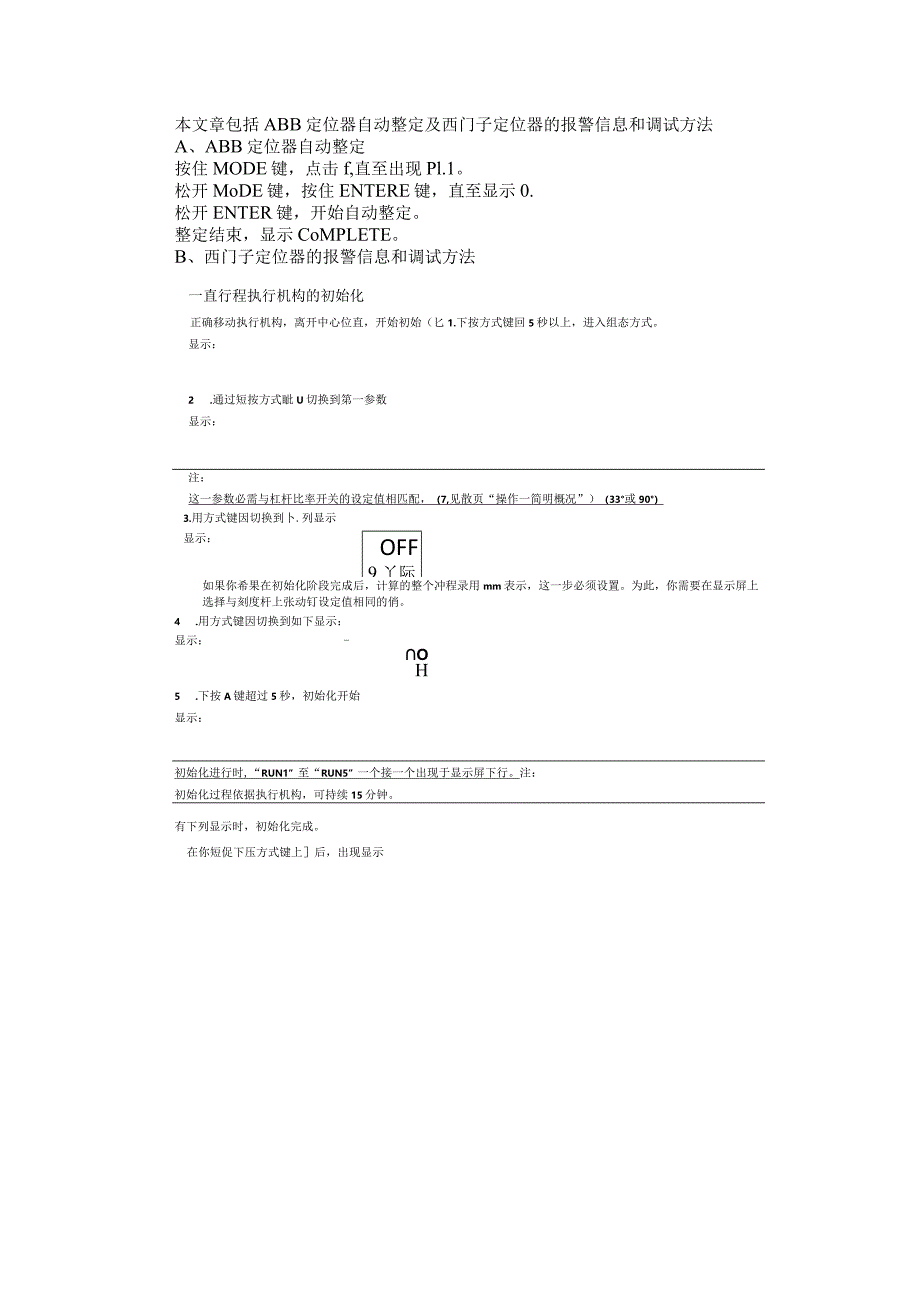

1、本文章包括ABB定位器自动整定及西门子定位器的报警信息和调试方法A、ABB定位器自动整定按住MODE键，点击f,直至出现Pl.1。松开MoDE键，按住ENTERE键，直至显示0.松开ENTER键，开始自动整定。整定结束，显示CoMPLETE。B、西门子定位器的报警信息和调试方法一直行程执行机构的初始化正确移动执行机构，离开中心位直，开始初始（匕1.下按方式键回5秒以上，进入组态方式。显示：2 .通过短按方式眦U切换到第一参数显示：注：这一参数必需与杠杆比率开关的设定值相匹配，（7,见散页“操作一简明概况”）（33或90）3.用方式键因切换到卜.列显示显示：OFF9 丫际如果你希果在初始化阶段完

2、成后，计算的整个冲程录用mm表示，这一步必须设置。为此，你需要在显示屏上选择与刻度杆上张动钉设定值相同的俏。4 .用方式键因切换到如下显示：OH INlTA显示：-5 .下按A键超过5秒，初始化开始显示：初始化进行时,“RUN1”至“RUN5”一个接一个出现于显示屏下行。注：初始化过程依据执行机构，可持续15分钟。有下列显示时，初始化完成。在你短促下压方式键上后，出现显示HINITR通过下按方式键困超过5秒，退出组态方式。约5.后,软件版本显示，在你松开方式键时，处于手动方式。如想进一步设定参数，请见“操作一简明概况”或手册。你可在任何时候用自动或手动方式开始初始化。1. 1直行程执行器手动初

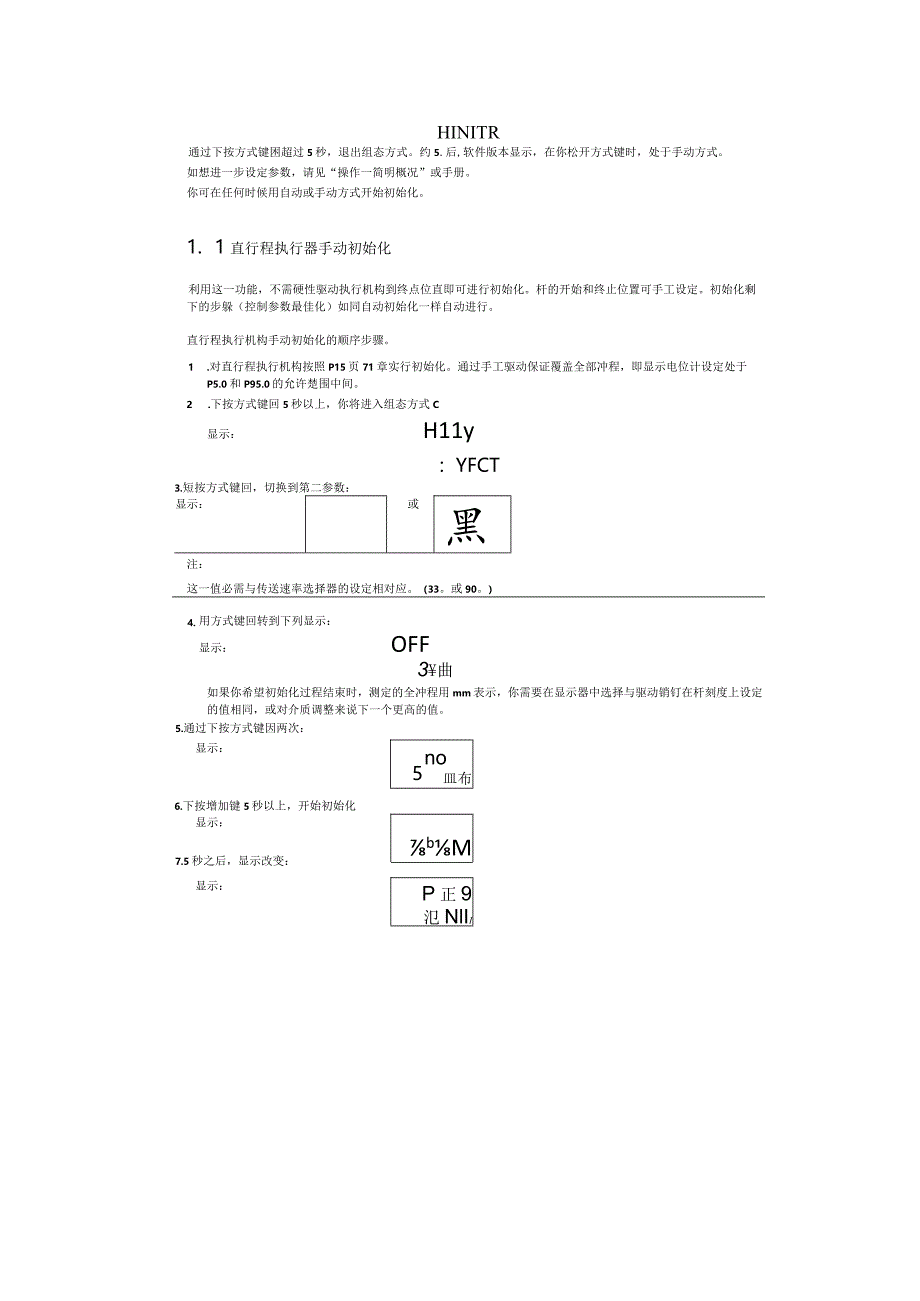

3、始化利用这一功能，不需硬性驱动执行机构到终点位直即可进行初始化。杆的开始和终止位置可手工设定。初始化剩下的步躲（控制参数最佳化）如同自动初始化一样自动进行。直行程执行机构手动初始化的顺序步骤。1 .对直行程执行机构按照P15页71章实行初始化。通过手工驱动保证覆盖全部冲程，即显示电位计设定处于P5.0和P95.0的允许楚围中间。2 .下按方式键回5秒以上，你将进入组态方式C显示：H11y：YFCT3.短按方式键回，切换到第二参数：显示：或黑注：这一值必需与传送速率选择器的设定相对应。（33。或90。）4.用方式键回转到下列显示：显示：OFF3曲如果你希望初始化过程结束时，测定的全冲程用mm表示

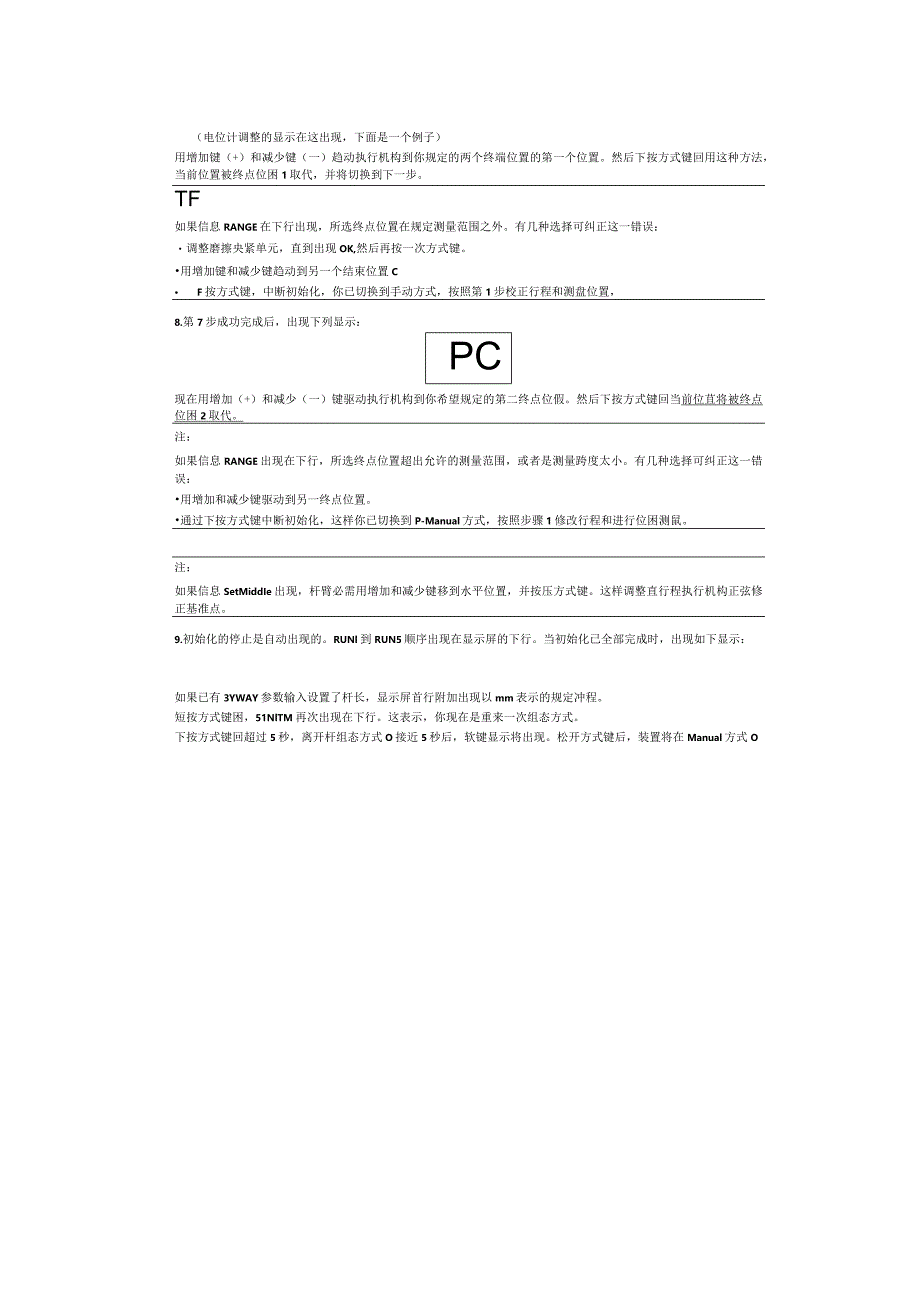

4、，你需要在显示器中选择与驱动销钉在杆刻度上设定的值相同，或对介质调整来说下一个更高的值。5.通过下按方式键因两次：显示：5no皿布6.下按增加键5秒以上，开始初始化显示：7.5秒之后，显示改变：bM显示：P正9氾NlII（电位计调整的显示在这出现，下面是一个例子）用增加键（+）和减少键（一）趋动执行机构到你规定的两个终端位置的第一个位置。然后下按方式键回用这种方法，当前位置被终点位困1取代，并将切换到下一步。TF如果信息RANGE在下行出现，所选终点位置在规定测量范围之外。有几种选择可纠正这一错误：调整磨擦央紧单元，直到出现OK,然后再按一次方式键。用增加键和减少键趋动到另一个结束位置CF按方

5、式键，中断初始化，你已切换到手动方式，按照第1步校正行程和测盘位置，8.第7步成功完成后，出现下列显示：PC思现在用增加（+）和减少（一）键驱动执行机构到你希望规定的第二终点位假。然后下按方式键回当前位苴将被终点位困2取代。注：如果信息RANGE出现在下行，所选终点位置超出允许的测量范围，或者是测量跨度太小。有几种选择可纠正这一错误：用增加和减少键驱动到另一终点位置。通过下按方式键中断初始化，这样你已切换到P-Manual方式，按照步骤1修改行程和进行位困测鼠。注：如果信息SetMiddIe出现，杆臂必需用增加和减少键移到水平位置，并按压方式键。这样调整直行程执行机构正弦修正基准点。9.初始化

6、的停止是自动出现的。RUNl到RUN5顺序出现在显示屏的下行。当初始化已全部完成时，出现如下显示：如果已有3YWAY参数输入设置了杆长，显示屏首行附加出现以mm表示的规定冲程。短按方式键困，51NlTM再次出现在下行。这表示，你现在是重来一次组态方式。下按方式键回超过5秒，离开杆组态方式O接近5秒后，软键显示将出现。松开方式键后，装置将在Manual方式O二角行程执行机构的自动初始化通过正确调整角度，你能移动执行机构，离开中心位置，开始自动初始化：1.下按方式键匣超过5秒，进入组态方式O显示：2 .用键调整参数到“ turn” ： 显示：3 .用短按方式键切换到第二参数。 显示：turn：YF

7、CT第三参数口动没住90。4 .用方式键理切换到下列显示： 显示：5 .下按键超过5秒，初始化开始C 显示：a嘿HINITHtR顺序出现在显示器下行C初始化进行时,“RUNf至“RUN5”.W-.依据执行机构，初始化可持续15分钟C下列显示出现时，初始化完成：上行值是执行机构旋转的全部角度值。（例如93.5）在你短技方式键上后，下列显示出现9H50H INITR下按方式键回超过5秒，退出组态方或大约5秒后，软件版本显示。当你松开方式键，单元处于手动方式O如果想进一步调整参数，利用散页“操作一筒要说明”或手册。你可随时从自动或手动方式开始初始化。2. 1角行程执行机构手动初始化利用这一功能，定位

8、器初始化不需要硬性驱动执行机构到终点停止。手工蜩整行程的开始和终止位置C初始化步骤的保存（最佳控制参数）可与自动初始化一样自动测定。角行程执行机器手动初始化的顺序步骤：1 .按照P18页72章，完成对角行程执行机构初始化准备，通过手动张动保证遍及全部行程，该行程显示的电位器设定处于允许的P5.0到P95.5范困之间。2 .下按方式键因超过5秒，用此方法进入组态方式。3 .用减少健（一）调整参数YFCT改变。显示：4 .短按方式键回，切换到第二参数C90注：保证传输速率选择在905.按方式罐回两次，到下列显示： 显示：no5 INlTM下面的步骤与直行程执行机构初始化的第6到第9步相同。初始化完

9、成后，测定的转角度数出现在显示屏下行。短按方式键后因，5lMTM出现在显示屏下行。现在你再一次处于组态方尤下按方式跳回超过5秒，退出组态方式。接近5秒软件版本出现C松开方式键，装置处于手动方式C三故障校正诊断显示见表发生故限的操作方式初始化1手动方式和自动方式2345发生故Kt的环境和条件潮湿环境（例如大雨或连续的冷凝液）2振动25碰撞和冲击下（如蒸汽喷射或K离的碎片）5湿压缩空气2脏的压缩空气（被颗粒污染）23故酋发生的时间经常的（重更发生）1234偶发的（不重复的）5经常在一个确定的操作周期之后发生235故障描述（症状）原因正确作法SIPARTPS2停在RUN1初始化从最后停止开始最大反应

10、时间一分钟，无等待网络压力没连上或太低最多一分钟，需要等待时间不要从最终停时开始初始化确认网络压力SIPARTPS2停在RUN2 传送速率选择耨和参数2（YAGL）与真实冲程和用 杆上冲程设定不正确 压电阀没有切换（见表2）检查设置 见做页图总貌（7）和参数2和3 检查杆的冲程设置 见我2SIPARTPS2停在RUN3执行机构定位时间太长完全打开限流器和/成网整压力PZ（1）到允许最高值使用升压器SIPARTPS2停在RUN5,没达到FlNISH（等待时间5mln）定位，执行机构、配件装配的操作直行程执行机构：检查耦合轮双头螺栓安装角行程执行机构：检杳杆在定位器轴上的安装校正执行器与配件间的其

11、它安装表1故障描述（症状）原因正确作法SIPARTPS2显示屏上CPU侧试闪烁（斑2秒）压电阀不切换阀支管中仃水（由湿压缩空气产生）初期，可用干空气分步操作校正（必要时在5070。C温度柜中）其它方法：在西PJ子服务中心修正（见23页）执行机构在自动或手动方式不能移动或只在一个方向移动阀的支管含水压电阀不切换（手动方式按压（+）（一）键时无轻微咔期0盖板和阀支管之间螺钉不紧或盖卡住柠紧螺灯或将卡住处放松阀支管脏（充满颗粒）在西P子服务中心修理，或用带有过滤器的新装置，（过滤器可置换或可清洗）来自强振动连续受力的磨损产生电路板或阀支管之间接点上有沉枳物用乙解清洗接点表面：当需要阀支管接点怫货背面

12、有空隙时表2故障描述（症状）原因IE确作法执行器不能移动压缩空气1.4bar调整进口压缩空气14bar压电阀不能切换（虽然在用手动方式按（+）（一）键时可听到柔软的咔哒声）限制器向卜.关闭（螺钉在右端停止）打开限制器森钉（见散页，用“装置6概况”）转向左端阀支管脏在西门务中心修理,或W带过滤部断装置何网蛤涌）一个压电阀经常在固定的自动方式（固定设定点）和手动方式定位器，执行机构气路系统淮漏，在RUN3开始检验（初始化）！!！整修执行机构和气源管漏点如果执行机构和气源管未受损：去西11子服务中心修理SlPARTPS2或更换新装置阀支路脏（见上述点）1同上表3故Kl描述（症状）国因正确作法两个压电

13、阀经常交替切换在固定的自动方式（同定设定点,执行机枸绕中心点摆动配件填料盒上的鞭态磨擦力或执行机构太高减少静态磨擦力或SIPARTPS2的死区（KdEbA）,直到覆动停止执行机构，定位器，配件的操作血行程执行器：检春胭台轮柱、螺盯的安装用行程执行罂检查杆在定位舞轴上的安装校正执行器与配件向其它安装执行机构太快通过限制器蝶灯增加定位器时间如需要快的定位器时间,则增加IEtX（参数dEbA）直到篌动停止SIPARTPS2不能驱动阀升到终潮位SB（2OmA时）供压太低网崔负敬太低或系统输出太低：需要可提供的负裁增加供压介机负载改变送择3/4线制操作弑P FQMKw595k ?表4故隙描述（症状）原因

14、正确作法零点偶然漂移（3骊）通过礴指和冲击发生这样高的加速度，磨擦夹紧单元位移。（倒如蒸汽喷射在蒸汽管线上）断掉这种情况定位器由新初始化在西门子服务中心提高：安装加固的磨擦央紧堆元（定货号：C73451-A43O-D14）装IR功能全都断掉：无醍示不分适的电源供应检杳供电经过振动有非常高的连续的乐力时,会发生：-电气端/螺钉脱落电气端/电气模块被寰脱落 上紧螺钉，用（密封胶） 在西门子服务中心修理 防护：SIPARTPS2安装在橡胶材料上表5附常见定位器调试-ABBBB智能定位器气路连接1、使用与定位器气源端口处标识的标准接口连接气源气源的要求：仪表气体（无油、无尘、无水，符合DIN/ISO8573-1
