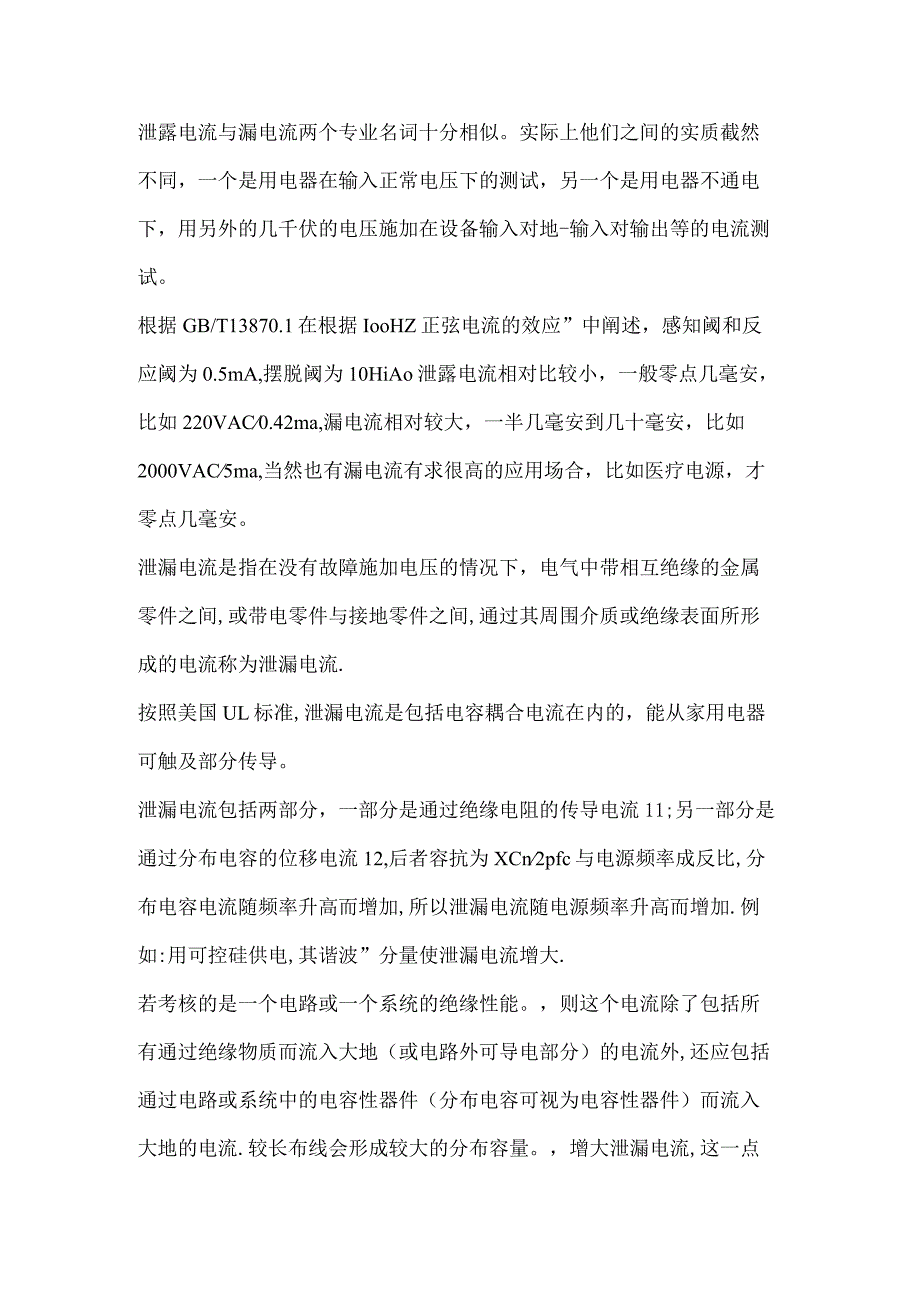

1、泄露电流与漏电流两个专业名词十分相似。实际上他们之间的实质截然不同，一个是用电器在输入正常电压下的测试，另一个是用电器不通电下，用另外的几千伏的电压施加在设备输入对地-输入对输出等的电流测试。根据GB/T13870.1在根据IooHZ正弦电流的效应”中阐述，感知阈和反应阈为0.5mA,摆脱阈为10HiAo泄露电流相对比较小，一般零点几毫安，比如220VAC0.42ma,漏电流相对较大，一半几毫安到几十毫安，比如2000VAC5ma,当然也有漏电流有求很高的应用场合，比如医疗电源，才零点几毫安。泄漏电流是指在没有故障施加电压的情况下，电气中带相互绝缘的金属零件之间,或带电零件与接地零件之间,通过

2、其周围介质或绝缘表面所形成的电流称为泄漏电流.按照美国UL标准,泄漏电流是包括电容耦合电流在内的，能从家用电器可触及部分传导。泄漏电流包括两部分，一部分是通过绝缘电阻的传导电流11;另一部分是通过分布电容的位移电流12,后者容抗为XCn2pfc与电源频率成反比,分布电容电流随频率升高而增加,所以泄漏电流随电源频率升高而增加.例如:用可控硅供电,其谐波”分量使泄漏电流增大.若考核的是一个电路或一个系统的绝缘性能。，则这个电流除了包括所有通过绝缘物质而流入大地（或电路外可导电部分）的电流外,还应包括通过电路或系统中的电容性器件（分布电容可视为电容性器件）而流入大地的电流.较长布线会形成较大的分布容

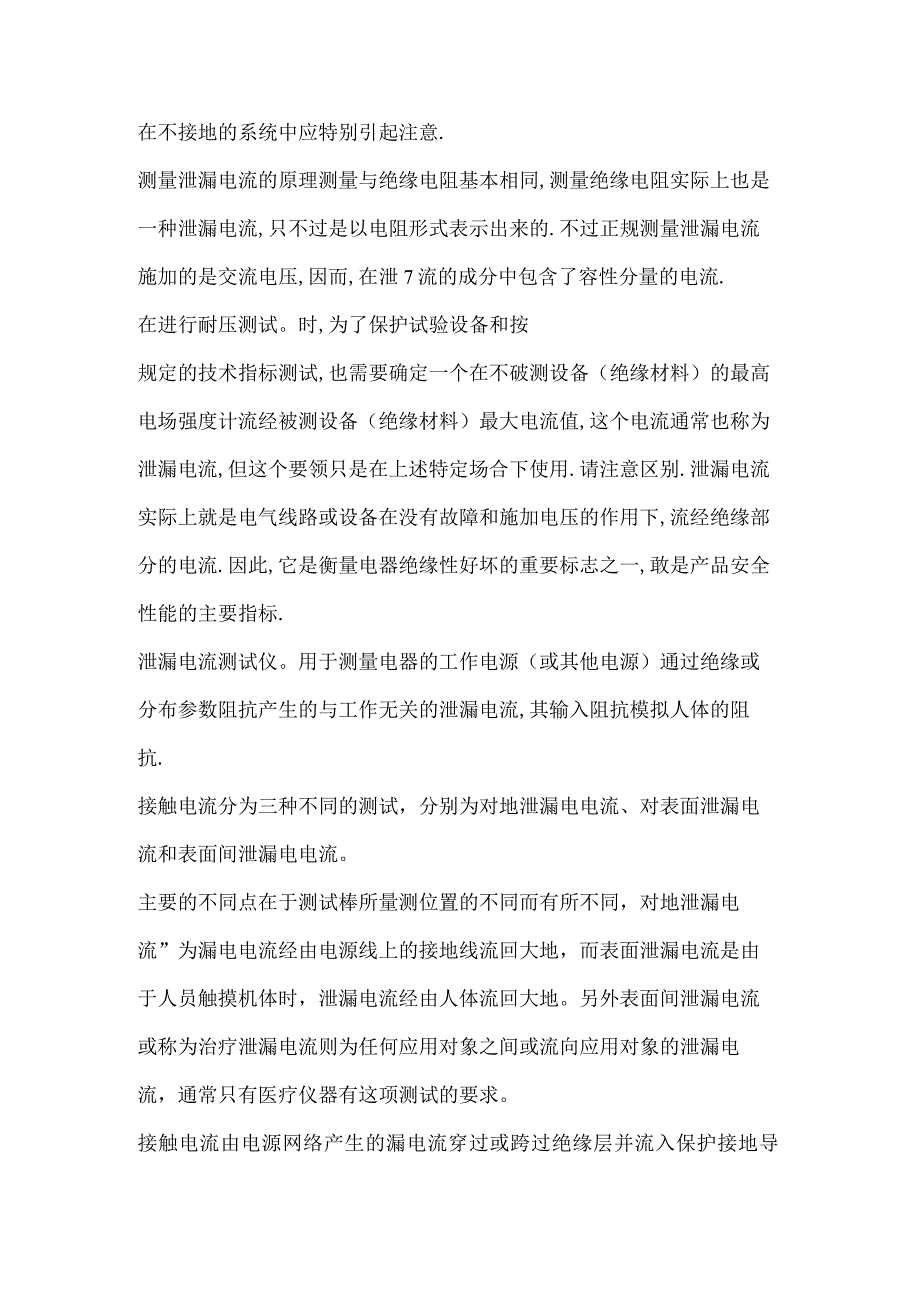

3、量。，增大泄漏电流,这一点在不接地的系统中应特别引起注意.测量泄漏电流的原理测量与绝缘电阻基本相同,测量绝缘电阻实际上也是一种泄漏电流,只不过是以电阻形式表示出来的.不过正规测量泄漏电流施加的是交流电压,因而,在泄7流的成分中包含了容性分量的电流.在进行耐压测试。时,为了保护试验设备和按规定的技术指标测试,也需要确定一个在不破测设备（绝缘材料）的最高电场强度计流经被测设备（绝缘材料）最大电流值,这个电流通常也称为泄漏电流,但这个要领只是在上述特定场合下使用.请注意区别.泄漏电流实际上就是电气线路或设备在没有故障和施加电压的作用下,流经绝缘部分的电流.因此,它是衡量电器绝缘性好坏的重要标志之一,

4、敢是产品安全性能的主要指标.泄漏电流测试仪。用于测量电器的工作电源（或其他电源）通过绝缘或分布参数阻抗产生的与工作无关的泄漏电流,其输入阻抗模拟人体的阻抗.接触电流分为三种不同的测试，分别为对地泄漏电电流、对表面泄漏电流和表面间泄漏电电流。主要的不同点在于测试棒所量测位置的不同而有所不同，对地泄漏电流”为漏电电流经由电源线上的接地线流回大地，而表面泄漏电流是由于人员触摸机体时，泄漏电流经由人体流回大地。另外表面间泄漏电流或称为治疗泄漏电流则为任何应用对象之间或流向应用对象的泄漏电流，通常只有医疗仪器有这项测试的要求。接触电流由电源网络产生的漏电流穿过或跨过绝缘层并流入保护接地导线的电流。1类设

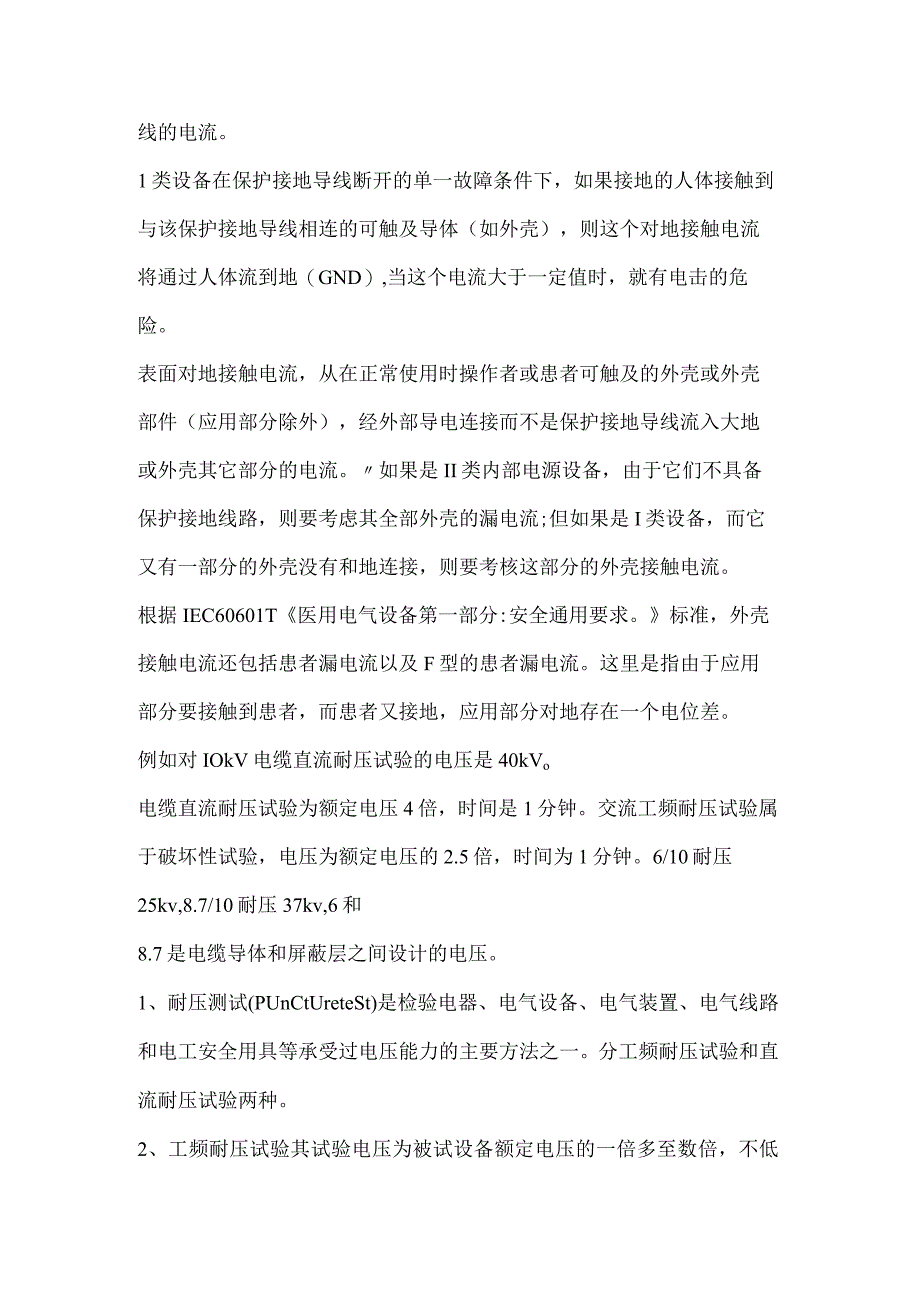

5、备在保护接地导线断开的单一故障条件下，如果接地的人体接触到与该保护接地导线相连的可触及导体（如外壳），则这个对地接触电流将通过人体流到地（GND）,当这个电流大于一定值时，就有电击的危险。表面对地接触电流，从在正常使用时操作者或患者可触及的外壳或外壳部件（应用部分除外），经外部导电连接而不是保护接地导线流入大地或外壳其它部分的电流。如果是II类内部电源设备，由于它们不具备保护接地线路，则要考虑其全部外壳的漏电流;但如果是I类设备，而它又有一部分的外壳没有和地连接，则要考核这部分的外壳接触电流。根据IEC60601T医用电气设备第一部分:安全通用要求。标准，外壳接触电流还包括患者漏电流以及F型的

6、患者漏电流。这里是指由于应用部分要接触到患者，而患者又接地，应用部分对地存在一个电位差。例如对IOkV电缆直流耐压试验的电压是40kVo电缆直流耐压试验为额定电压4倍，时间是1分钟。交流工频耐压试验属于破坏性试验，电压为额定电压的2.5倍，时间为1分钟。6/10耐压25kv,8.7/10耐压37kv,6和8.7是电缆导体和屏蔽层之间设计的电压。1、耐压测试(PUnCtUreteSt)是检验电器、电气设备、电气装置、电气线路和电工安全用具等承受过电压能力的主要方法之一。分工频耐压试验和直流耐压试验两种。2、工频耐压试验其试验电压为被试设备额定电压的一倍多至数倍，不低于100OVo其加压时间:对于

7、以瓷和液体为主要绝缘的设备为1分钟，对于以有机固体为主要绝缘的设备为5分钟，对于电压互感器为3分钟，对于油浸电力电缆为10分钟。3、直流耐压试验可通过不同试验电压时泄漏电流”的数值、绘制泄漏电流一电压特性曲线。电气设备经耐压试验能够发现绝缘的局部缺陷、受潮及老化。电机的做耐压测试时，测试电压怎么.而连续性测试(ContinuityTest)与耐压测试刚好相反，连续性测试是检查电流是否容易从一点流向另一点。耐压测试是一种非破坏性测试，用于确定正常发生的过电压瞬变的电绝缘是否充分。这是一种高压测试，在特定时间内对所有设备进行测试，以确保绝缘不处于临界状态。耐压测试有助于发现缺口或压碎的绝缘层、杂散线股或编织屏蔽层、导体周围的导电或腐蚀性污染物、端子间距问题以及电缆中的公差错误。制造过程中也引入的爬电距离和间隙距离不足。生产线的耐压测试是对制造过程的测试，以确定生产单元的构造是否与接受型式测试的单元的构造大致相同。可以通过生产线耐压测试检测到的一些过程故障包括，例如，变压器的绕线方式使得爬电距离和间:减小，这种故障很可能是由卷绕部门的操TF人员失误引起的。它还有很多实际应用，包括识别绝缘层中的针孔缺陷或查找扩大的焊锡印迹等。
