1、弯管流量计安装注意事项弯管流量计技术指标弯管流量计属于差压式流量装置，广泛用于电力、热力、冶金、钢铁、化工、机械、纺织、造纸、制药、食品、公用事业等行业的液体、气体和蒸汽的流量测量。一、对L型弯管流量计传感器安装时：1、首先截取两段与取压弯管相同管径的直管段，长度在1倍直径以上。2、在条件较好的平台（或平地）上，将截取的两段直管段与取压弯管焊接，呈90。垂直状态，并保证焊接质量3、将预制好的管道上架与工艺管道焊接。4、弯管传感器与工艺管道焊接，尽可能使其在水平空间状态下工作。当现场不具备水平安装条件时，可在垂直空间状态下安装。二,S型弯管流量传感器与工艺管道接受法兰连接，可按传感器标志流向，与

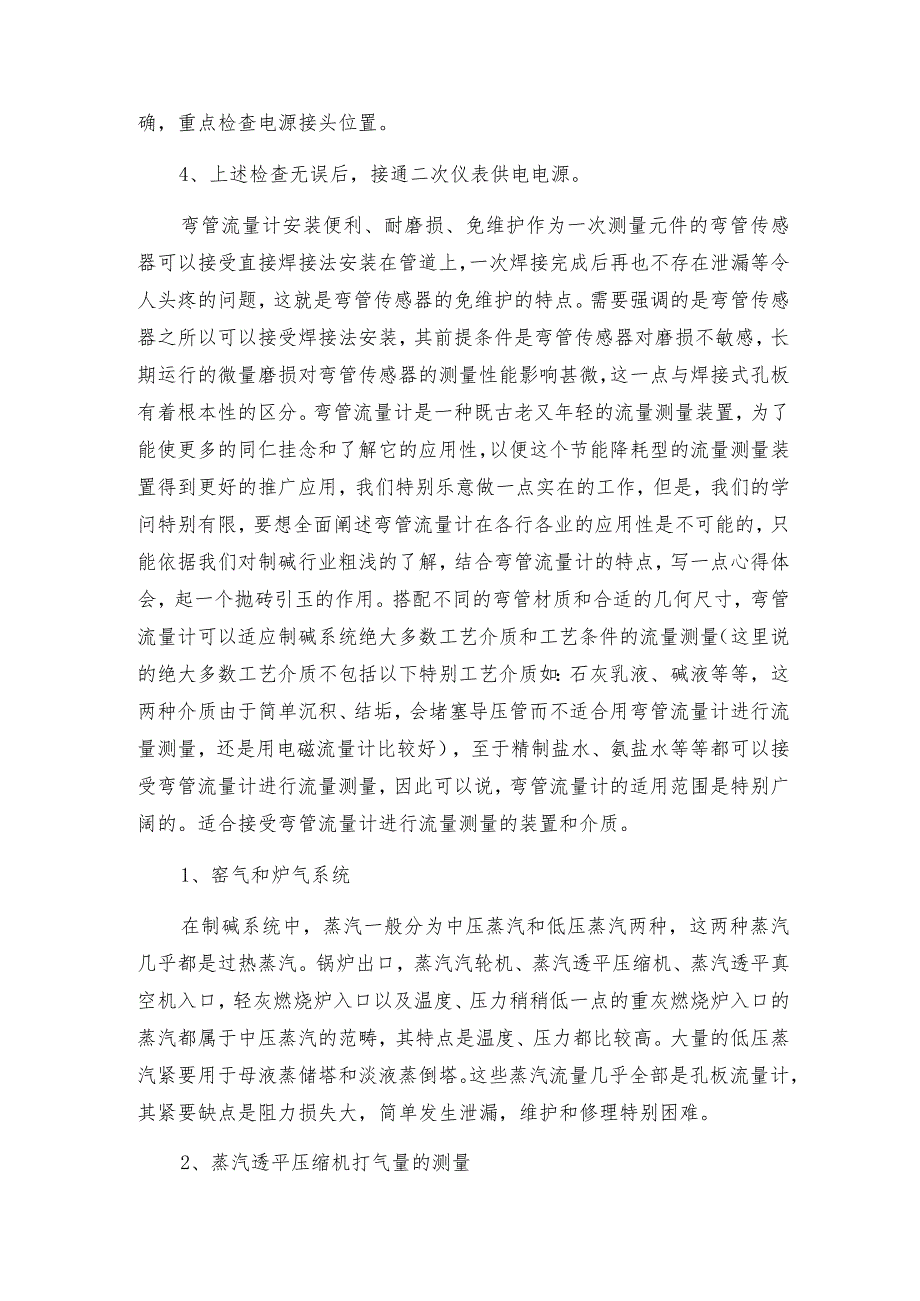

2、工艺管道呈水平空间状态对接。三、弯管流量传感器安装时，前端直管段长度应大于5倍直径,后端直管段长度应大于2倍直径。弯管流量计的投运：投运前的检查1、检查各变送器（含差压、压力及温度变送器）的配管、安装及接线是否正确。2、检查全部焊装接口、丝扣接头是否做到严密、不泄露。3、检查二次仪表接线是否正确，与各变送器之间的接线是否正确，重点检查电源接头位置。4、上述检查无误后，接通二次仪表供电电源。弯管流量计安装便利、耐磨损、免维护作为一次测量元件的弯管传感器可以接受直接焊接法安装在管道上，一次焊接完成后再也不存在泄漏等令人头疼的问题，这就是弯管传感器的免维护的特点。需要强调的是弯管传感器之所以可以接受

3、焊接法安装，其前提条件是弯管传感器对磨损不敏感，长期运行的微量磨损对弯管传感器的测量性能影响甚微，这一点与焊接式孔板有着根本性的区分。弯管流量计是一种既古老又年轻的流量测量装置，为了能使更多的同仁挂念和了解它的应用性，以便这个节能降耗型的流量测量装置得到更好的推广应用，我们特别乐意做一点实在的工作，但是，我们的学问特别有限，要想全面阐述弯管流量计在各行各业的应用性是不可能的，只能依据我们对制碱行业粗浅的了解，结合弯管流量计的特点，写一点心得体会，起一个抛砖引玉的作用。搭配不同的弯管材质和合适的几何尺寸，弯管流量计可以适应制碱系统绝大多数工艺介质和工艺条件的流量测量（这里说的绝大多数工艺介质不包

4、括以下特别工艺介质如：石灰乳液、碱液等等，这两种介质由于简单沉积、结垢，会堵塞导压管而不适合用弯管流量计进行流量测量，还是用电磁流量计比较好），至于精制盐水、氨盐水等等都可以接受弯管流量计进行流量测量，因此可以说，弯管流量计的适用范围是特别广阔的。适合接受弯管流量计进行流量测量的装置和介质。1、窑气和炉气系统在制碱系统中，蒸汽一般分为中压蒸汽和低压蒸汽两种，这两种蒸汽几乎都是过热蒸汽。锅炉出口，蒸汽汽轮机、蒸汽透平压缩机、蒸汽透平真空机入口，轻灰燃烧炉入口以及温度、压力稍稍低一点的重灰燃烧炉入口的蒸汽都属于中压蒸汽的范畴，其特点是温度、压力都比较高。大量的低压蒸汽紧要用于母液蒸储塔和淡液蒸倒塔

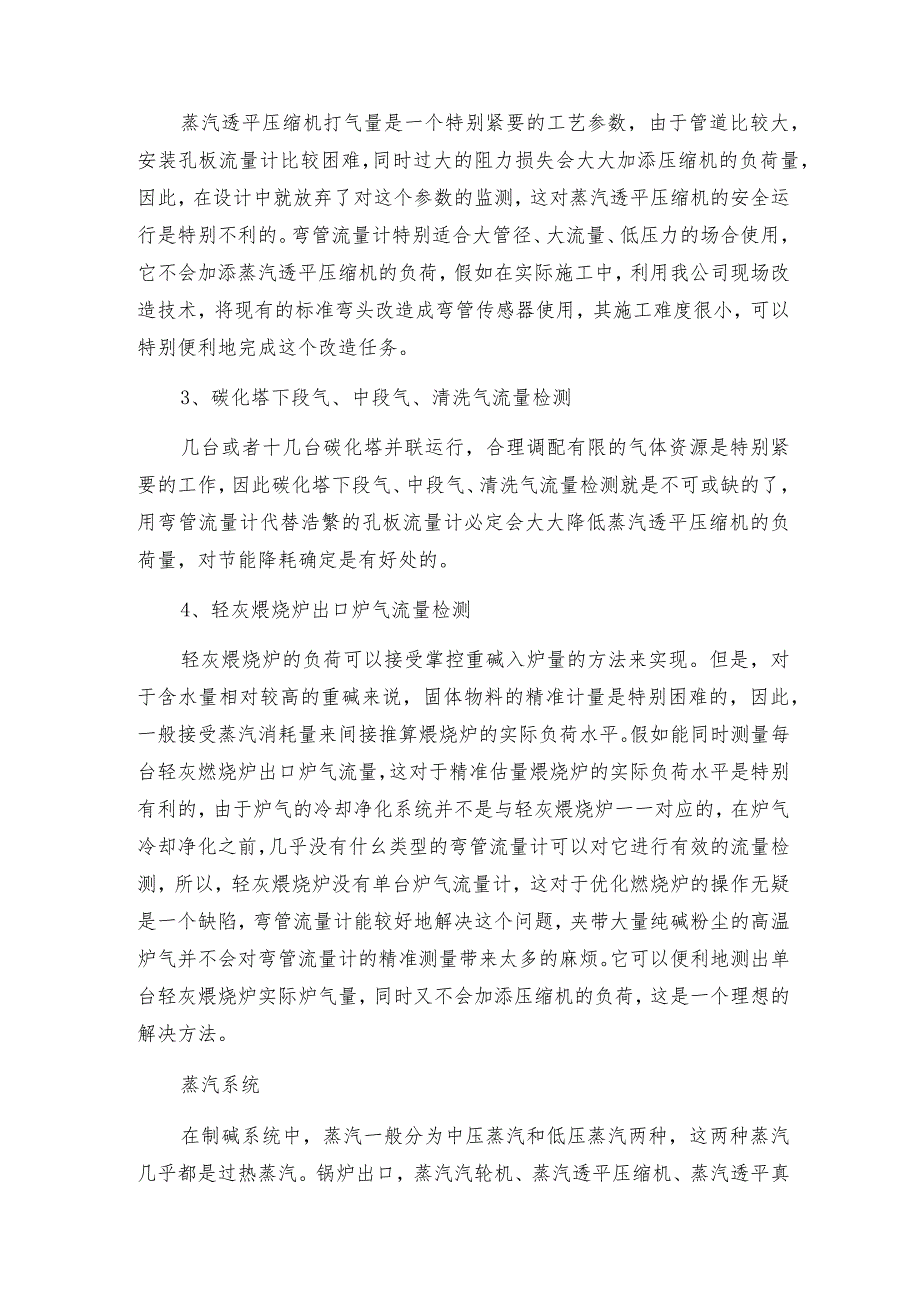

5、。这些蒸汽流量几乎全部是孔板流量计，其紧要缺点是阻力损失大，简单发生泄漏，维护和修理特别困难。2、蒸汽透平压缩机打气量的测量蒸汽透平压缩机打气量是一个特别紧要的工艺参数，由于管道比较大，安装孔板流量计比较困难，同时过大的阻力损失会大大加添压缩机的负荷量，因此，在设计中就放弃了对这个参数的监测，这对蒸汽透平压缩机的安全运行是特别不利的。弯管流量计特别适合大管径、大流量、低压力的场合使用，它不会加添蒸汽透平压缩机的负荷，假如在实际施工中，利用我公司现场改造技术，将现有的标准弯头改造成弯管传感器使用，其施工难度很小，可以特别便利地完成这个改造任务。3、碳化塔下段气、中段气、清洗气流量检测几台或者十几

6、台碳化塔并联运行，合理调配有限的气体资源是特别紧要的工作，因此碳化塔下段气、中段气、清洗气流量检测就是不可或缺的了，用弯管流量计代替浩繁的孔板流量计必定会大大降低蒸汽透平压缩机的负荷量，对节能降耗确定是有好处的。4、轻灰煨烧炉出口炉气流量检测轻灰煨烧炉的负荷可以接受掌控重碱入炉量的方法来实现。但是，对于含水量相对较高的重碱来说，固体物料的精准计量是特别困难的，因此，一般接受蒸汽消耗量来间接推算煨烧炉的实际负荷水平。假如能同时测量每台轻灰燃烧炉出口炉气流量，这对于精准估量煨烧炉的实际负荷水平是特别有利的，由于炉气的冷却净化系统并不是与轻灰煨烧炉一一对应的，在炉气冷却净化之前，几乎没有什幺类型的弯

7、管流量计可以对它进行有效的流量检测，所以，轻灰煨烧炉没有单台炉气流量计，这对于优化燃烧炉的操作无疑是一个缺陷，弯管流量计能较好地解决这个问题，夹带大量纯碱粉尘的高温炉气并不会对弯管流量计的精准测量带来太多的麻烦。它可以便利地测出单台轻灰煨烧炉实际炉气量，同时又不会加添压缩机的负荷，这是一个理想的解决方法。蒸汽系统在制碱系统中，蒸汽一般分为中压蒸汽和低压蒸汽两种，这两种蒸汽几乎都是过热蒸汽。锅炉出口，蒸汽汽轮机、蒸汽透平压缩机、蒸汽透平真空机入口，轻灰燃烧炉入口以及温度、压力稍稍低一点的重灰燃烧炉入口的蒸汽都属于中压蒸汽的范畴，其特点是温度、压力都比较高。大量的低压蒸汽紧要用于母液蒸储塔和淡液蒸

8、僮塔。这些蒸汽流量几乎全部是孔板流量计，其紧要缺点是阻力损失大，简单发生泄漏，维护和修理特别困难。对于大型锅炉自动化程度都是比较高的，为了提高锅炉的热效率，锅炉送风量是一个必需测量参数，但是，锅炉的送风管道一般是方型的，震动又比较大，常规的流量测量装置很难充分要求，假如接受弯管流量计测量锅炉送风量，我们可以将不太标准的方型送风管弯道进行改造，作成非标准型的弯管传感器，使这个测量难题得到有效的解决。当然，这种改造制成的弯管传感器其测量精度是有限的，但是，它仍旧保留重复性好的优点，只要进行必要的修正,这对于锅炉送风量来说已经能充分测量要求了。弯管流量计的性能优势介绍弯管流量计具有特别稳定的使用性能

9、，在各种不同环境下应用,都能充分相应环境的应用要求；功能特性优势得到全面发挥，效果方面会有很好的优势，工作性能各方面都能达到更好标准；建议要选择专业正规品牌进行使用，自然就会发挥出下面这些优势,带来更好的使用效果。弯管流量计发挥哪些优势？带来哪些工作性能？1、系统稳定性很强弯管流量计在工作过程中具有很好的系统稳定性，在操作使用过程中具有更安全的使用效果；充分用户在各种不同环境安装的使用要求，既能保证在工作稳定性方面达到更好标准，让安全性得到全面提升；还能充分各种环境的应用要求，自然在工作方面就会带来更好的使用体验，不用挂念显现各种意外情况。2、测量精度特别高弯管流量计在工作过程中具有更高的测量精度，在使用效果方面会达到更好标准，给用户供应更为精准精准的测量；结果不受任何环境的影响，保证运行功能特别稳定，使用效果方面,针对性充分大家需求；自然就会带来更好的使用体验和优势，在工作方面达到更好标准,不用挂念显现各种意外情况。弯管流量计在工作工程中的确具有很好的使用优势，实际工作性方面达到更好标准；当然前提是要选择专业正规品牌厂家生产的弯管流量计，在规格型号的选择上，要结合实际需求进行判定；自然就会带来更好的使用性能，发挥出更好的应用优势，带来更好的使用体验。
