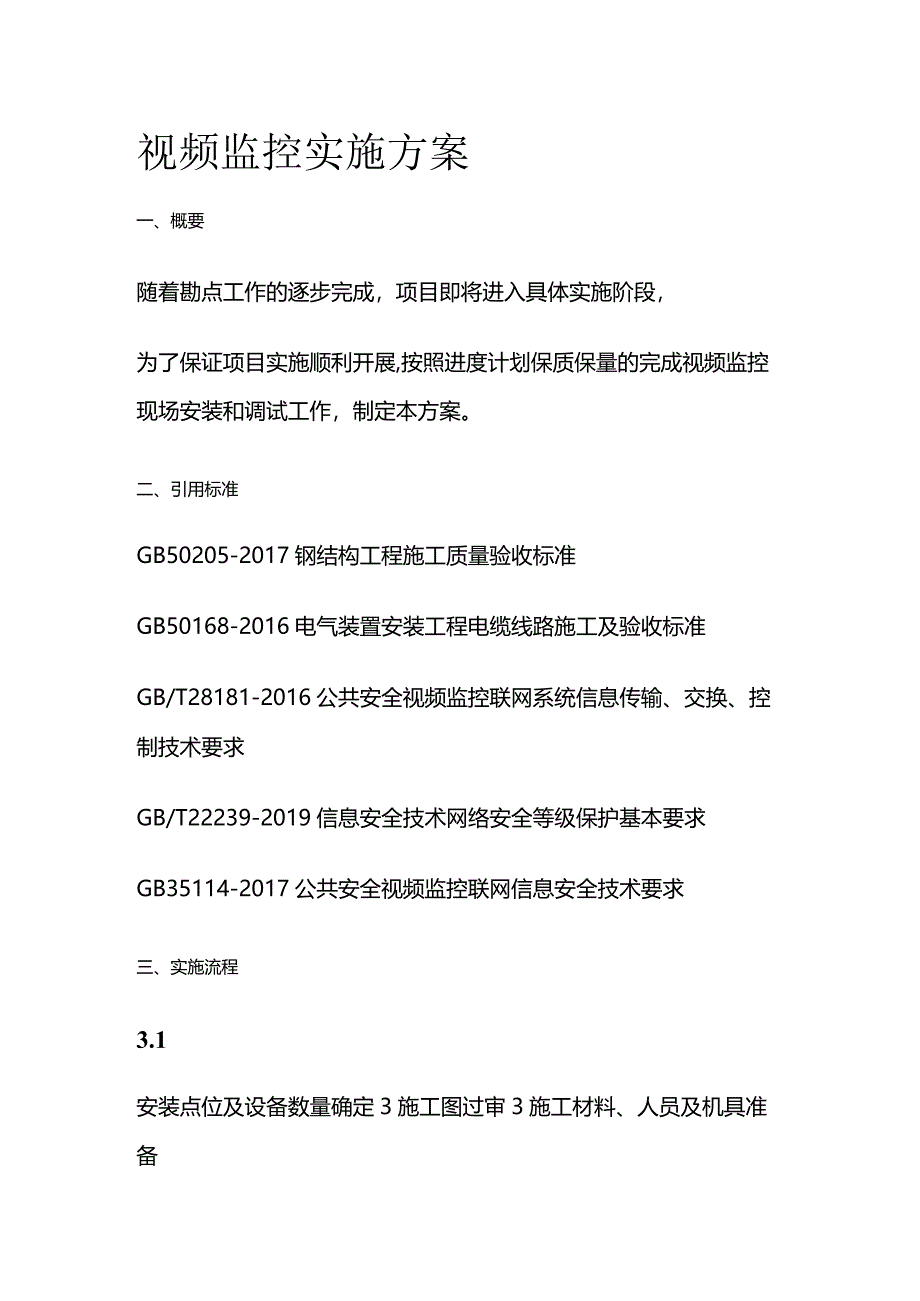

1、视频监控实施方案一、概要随着勘点工作的逐步完成，项目即将进入具体实施阶段，为了保证项目实施顺利开展,按照进度计划保质保量的完成视频监控现场安装和调试工作，制定本方案。二、引用标准GB50205-2017钢结构工程施工质量验收标准GB50168-2016电气装置安装工程电缆线路施工及验收标准GB/T28181-2016公共安全视频监控联网系统信息传输、交换、控制技术要求GB/T22239-2019信息安全技术网络安全等级保护基本要求GB35114-2017公共安全视频监控联网信息安全技术要求三、实施流程3.1安装点位及设备数量确定3施工图过审3施工材料、人员及机具准备3施工安全技术交底预埋一材料

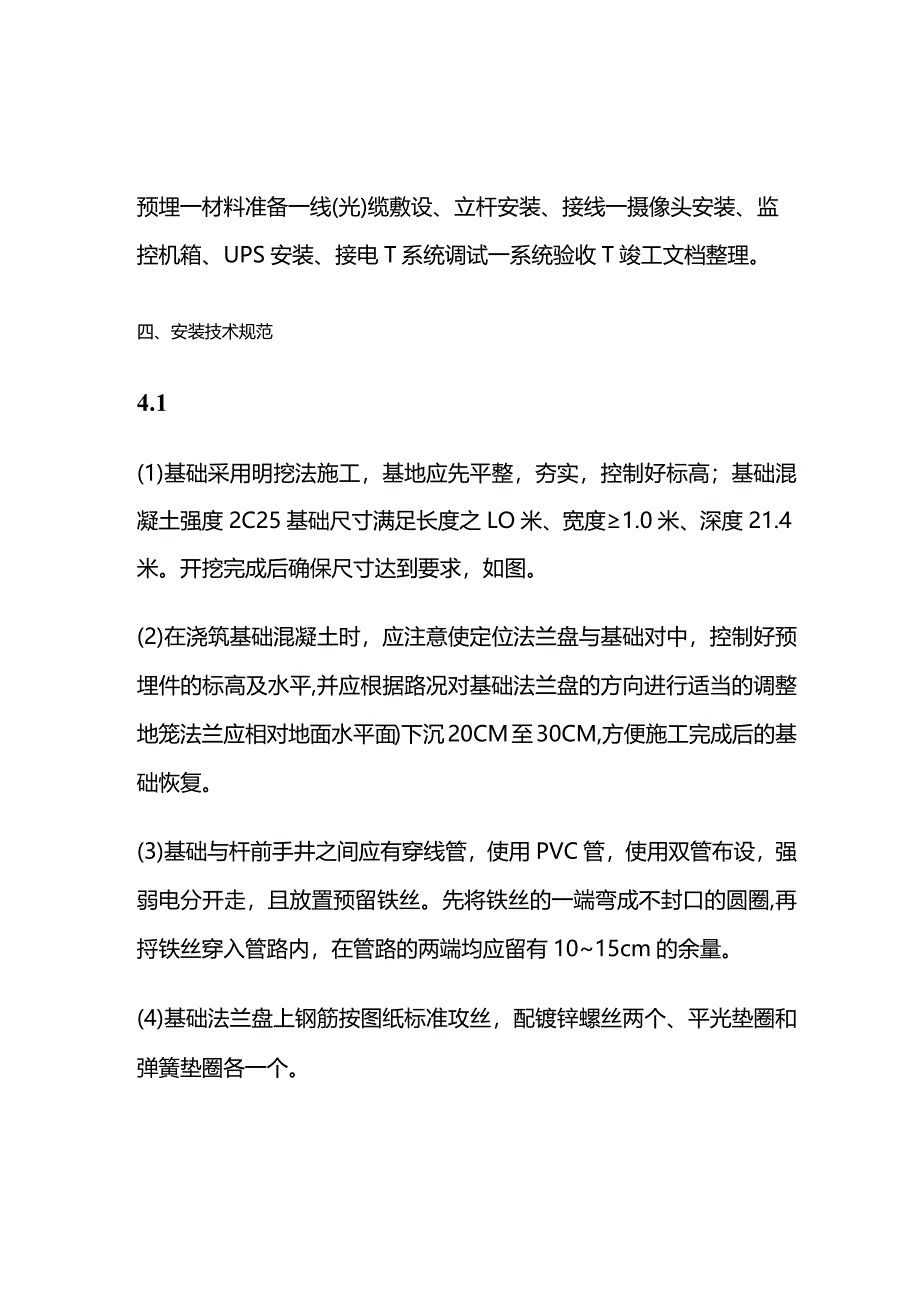

2、准备一线(光)缆敷设、立杆安装、接线一摄像头安装、监控机箱、UPS安装、接电T系统调试一系统验收T竣工文档整理。四、安装技术规范4.1(1)基础采用明挖法施工，基地应先平整，夯实，控制好标高；基础混凝土强度2C25基础尺寸满足长度之LO米、宽度1.0米、深度21.4米。开挖完成后确保尺寸达到要求，如图。(2)在浇筑基础混凝土时，应注意使定位法兰盘与基础对中，控制好预埋件的标高及水平,并应根据路况对基础法兰盘的方向进行适当的调整地笼法兰应相对地面水平面)下沉20CM至30CM,方便施工完成后的基础恢复。(3)基础与杆前手井之间应有穿线管，使用PVC管，使用双管布设，强弱电分开走，且放置预留铁丝。

3、先将铁丝的一端弯成不封口的圆圈,再捋铁丝穿入管路内，在管路的两端均应留有1015cm的余量。(4)基础法兰盘上钢筋按图纸标准攻丝，配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。(5)地脚锚栓采用Q235钢，连接螺栓、螺母、垫圈均采用高强度部件，并进行防腐及对螺纹进行离心处理。(6)基础浇筑完成后,必须要养护一段时间,水泥夏天保养45天，以确保混凝土能达到一定的安装强度。(7)基础采用混凝土现浇或预制，基坑底部及基础四周分层夯实回填。(8)浇灌后的基础效果图：4.2(1)根据踏勘选择最优的立杆安装方式时，安装要坚固稳定，确保不利条件下拍摄的视频数据稳定；除特殊情况外，摄像机离地面高度一般设置为2.5

4、米4.0米，立杆下端管径应在220mmIOmmx上端管径应在120mm5mm,管壁厚度应6mm,挑臂长度应2300Omm,立杆应做灌筑基础，基础深度应不小于600mm,底部直径应不小于400mm。(2应杆焊接要符合GB50205-2017等相关标准的的有关要求,立杆应有较高机械强度”方抖动、防攀爬等作用。(3)箱体与主杆之间应看不到任何引线,并有防渗水措施。维修孔上下共两个，方便穿线及维护。(4)杆体通过安装在基座内的螺栓(4根以上)固定在基座上，将杆体、接地体、基座完全安装固定以后，如果螺栓露出地面，使用混凝4各整个法兰盘和杆体底部的固定件完全包封。(5)立杆期间，现场施工人员需佩戴安全帽，

5、并在杆长半径圆周范围内设定施工区域，设置警示装置，禁止旁观者进入施工区域。夜间施工时，现场施工人员除佩戴安全帽外更应穿戴反光衣，施工区域杆长半径圆周范围内拉设反光警示条带。(6)立杆中心线应与水平面垂直，横杆应与立杆垂直；需要立杆监控点的地笼法兰盘清理干净，用水平尺测量好各个方向的水平度,发现不水平的方向及时调整水平。(7皮装完成后支柱专用接地螺栓与保护地线做可靠电气连接，与厂区已有的接地连接，现有的接地扁钢，需要打一个接地极。4.3(1)摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。(2)室外环境下采用室外全天候防护罩，保证春夏秋冬、阴晴雨风等各

6、种天气下使用。(3)摄像机镜头应避免强光直射，保证摄像管靶面不受损伤。镜头视场内，不得有遮挡监视目标的物体。(4)摄像机镜头应从光源方向对准监视目标，并应避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。摄像机的安装应牢靠、紧固。(5)在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离。(6)从摄像机引出的电缆宜留有Im的余量，不得影响摄像机的转动。摄像机的电缆和电源线应固定，不得用插头承受电缆的自重。(7)摄像头调通后，图像质量损伤主观评价，要求图像上不觉察有损伤和干扰存在。(8)摄像头调通后，自动光圈调节功能、调焦功能、变倍功能等各控制功能应正常。4.4(1)箱体距离

7、地面高度一般不低于20厘米。若采用落地安装，需要增加安装基础(基座)。(2)视频检测箱分为两层，上层放置NVR,下层放置交换机。内部布线整齐，做好相应的线路和设备标识。(1)视频设备箱主要用于放置电源插板、光纤收发器、交换机、电源适配器等前端辅助设备。(2)当箱体安装在墙壁上时，必须做到水平和垂直(墙壁本身倾斜的情况除外，但应尽量避免)，四个方向倾斜度不超过5度。安装用膨胀螺丝须使用4颗,直径直在8mm以上，人力不能使箱体晃动。箱体距墙边缘宜在15Cm以上。如箱体在室外且在箱体内开孔固定的，需在四个膨胀螺丝接口处做防水处理。(3)当箱体安装在地面上的时候,箱体需做支架(如：15cm高)，须做到

8、水平，倾斜度不超过5度。(4)当箱体安装在立杆(不包括路灯杆、电力杆)上面时，高度不得超过3.5米，同时注意安全及防盗。使用抱箍固定，箱体应能装载20公斤以上设备。(5)所有箱体进出线口宜带防水锁扣。(6)箱体内设备电源线与数据线应分开走线。线路沿箱体壁布放时，线路应穿入安装在箱体内四周的理线环，以便固定；线路悬空时用扎带固定,沿箱体边缘走线,以保持箱体内的整洁,便于维护。不得有线缆被设备压住的情况。(7)设备之间不能重叠，应分别固定；电源不能串接，各设备独立供电，更换其中一个设备时不影响其他设备的电源。箱体内配置插板。(8)箱体内设备上的各种线缆接口离最后一个固定点的距离要大于25Cmo(9

9、)箱体应妥善接地。4.6(1)项目中使用最多的为PVC管，敷设前检查管道质量，检查外观是否有损坏。(2)管材的管身及管口不得变形，管孔内外壁均应光滑、色泽应均匀、不得有气泡、凹陷、凸起及杂塑质，两端切口应平整、无裂口毛刺，并与中心线垂直。(3)所有的线缆在走线时不能裸露在外，根据现场环境选择使用PVC管走线，线缆走向应尽量选择人不能直接触及的位置，严禁在两建筑屋顶之间敷设电缆，应将电缆沿墙敷设置于防雷区内，并且不得妨碍车辆运行。(4)AC220V电源线不能与视频线、控制线等弱电线路同管。(5)网信号线两端水晶头终端采用568B标准(个别设备有特殊要求的除外)。标准568B:橙白-1,橙-2,绿

10、白-3,蓝-4,蓝白-5,绿-6,褐白-7,褐-8。摄像头与交换机之间不超过80米。(6)所有网络信号线必须穿管、两端需采用明显的永久性标签。(7)PVC管在室外的接口处应做防水处理。(8)所有进入设备或网络箱的线缆均应作回水湾处理，保证雨水不能顺着线缆进入设备或箱体。(9)线缆沿墙安装时，直径20mm以下PVC管可用线卡固定，线卡间距宜控制在60cm左右直径40mm以上PVC管和所有钢管及桥架的固定均应使用膨胀螺丝，膨胀螺丝间距宜控制在100cm左右。(10)网络信号线必须采用满足超五类标准以上的UTP电缆。缆线测试标准：国际ISO/IEC11801;美国ANSITIAEIA-568Ao对于

11、POE供电的摄像机网线采用六类网线。(11)所有顺着立杆方向的线缆、线槽、接地线(接地扁铁)、套管均需用F4.0镀锌铁线进行绑扎绑扎间距以60-70cm为宜。(12)摄像机与交换机超过80米的地方采用光缆，光缆布放前应进行单盘测试和配盘，并按设计要求的A、B端敷设。配盘时严禁将光、电缆接头安装在跨越道路、铁路或河流的跨越档内。光缆衰耗必须符合设计要求，主要测量131Onm,1550nm窗口的工作衰耗,并注意光缆外护层有无裂缝断裂。采用铠装光缆,露出地面的必须采用PVC线管敷设，做好标识。(13)光缆敷设后应平直、无扭转弯、无过度弯曲、无机械损伤。光缆在敷设安装过程中，应严格控制牵引张力和曲率半

12、径要求。敷设安装时，光缆弯曲的曲率半径应大于光缆外径的20倍和15倍,光缆安装固定后曲率半径应不小于光缆外径的10倍。(13)考虑到施工的二次操作，维护过程的障碍修理及部分路由的变动和其它外界因素影响的需要对于光缆接头两侧预留15米,进局预留15米,以保证施工、维护工作的顺利进行。(14)光纤熔接采用热熔方式，配置标准的终端盒、跳线、法兰盘。(15)光缆应挂标志牌作标记,按每孔挂1块考虑,机房、交接箱、用户端都需挂牌。(16)通过立杆进入箱体内部的进线包括：220V交流电源线(一组)、光纤、摄像头的交流电源线(一组)。将这些线缆全部从箱体底部的过线孔引入箱体。五、调试5.1(DIP地址设置。根

13、据提供的IP地址表,对硬盘录像机(NVR)和摄像机进行IP地址设定。(2)保护密码设置根据提供的密码设置表，对硬盘录像机(NVR)和摄像机进行密码设定。(3)视频设备国标编码配置。5.2(1)供电系统测试UPS装置功能测试。配电系统功能测试。(2)网络测试通过ping命令测试整个局域网设备的网络连接情况。(3)视频画面测试通过硬盘录像机进行视频画面的测试。包含摄像头的云台控制、画面回访、枪机的画面调整等。53移动网络联通后，进行网络联合调试。六、资料及附件为了便于后期运维及项目验收，在施工过程中，需要收集和整理以下资料（不限于）：（1）现场调研表签字版（附件1）。（2）现场施工安全技术交底签字版（附件2）o（3）到货开箱检验记录签字版（附件3）o（4）安装记录单签字版（附件4）。（5）货物验收合格证明单签字版（附件5）o（6）实施过程照片工程相机版（附件6）o（7）竣工图CAD版本（附件7）
