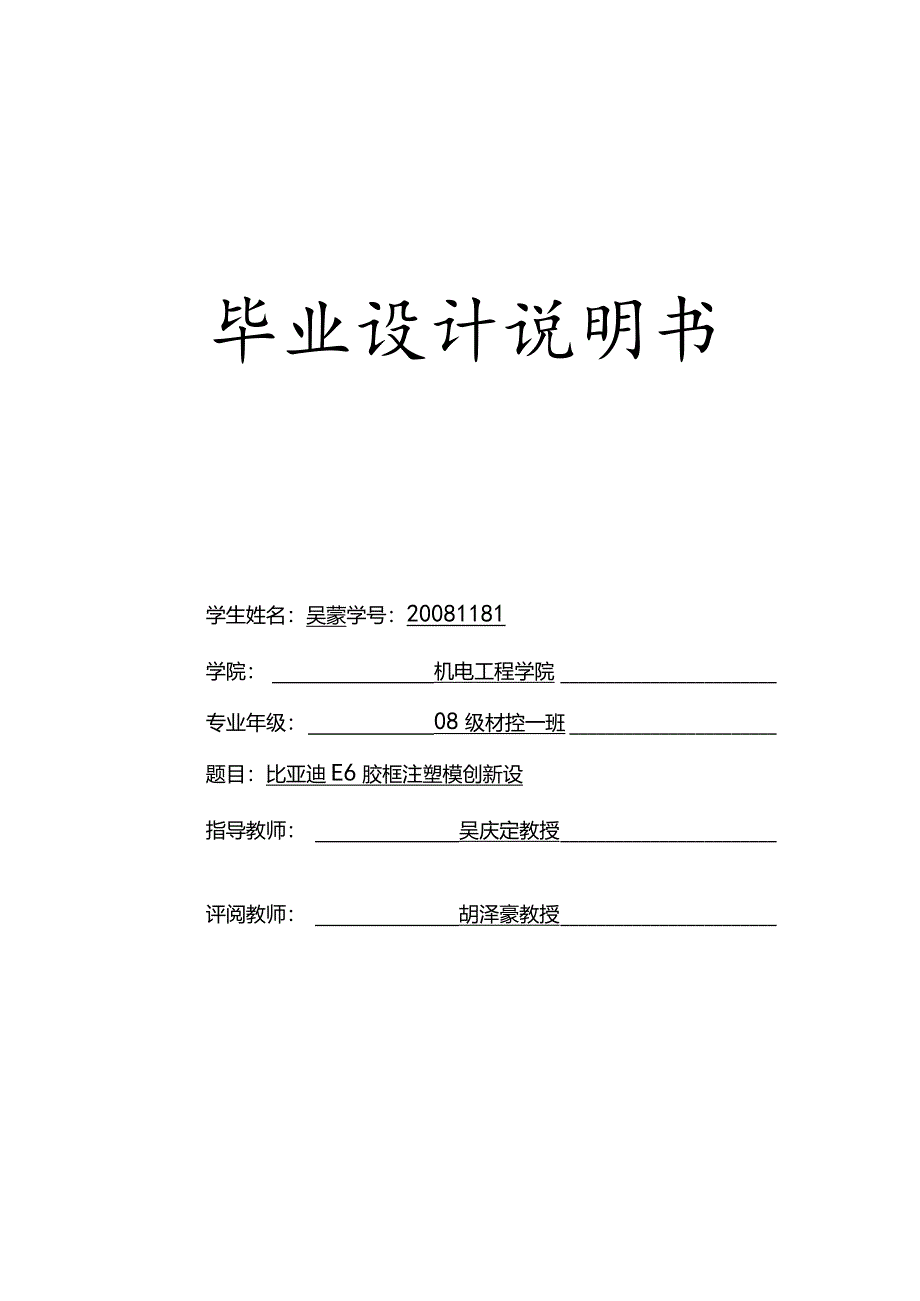

1、毕业设计说明书学生姓名：吴蒙学号：20081181学院：机电工程学院专业年级：08级材控一班题目：比亚迪E6胶框注塑模创新设指导教师：吴庆定教授评阅教师：胡泽豪教授2012年5月该课题从产品结构工艺性，具体模具结构出发，对模具的浇注系统、模具成型部分的结构、顶出系统、冷却系统、注塑机的选择及有关参数的校核、都有详细的设计。通过整个设计过程表明该模具能够达到此塑件所要求的加工工艺。也就是设计一副注塑模具来生产比亚迪E6胶框塑件产品，以实现自动化提高产量。针对比亚迪E6胶框的具体结构，该模具是侧浇口的单分型面注射模具。通过模具设计表明该模具能达到比亚迪E6胶框的质量和加工工艺要求。关键词：一模两腔

2、；注塑模；模具设计；比亚迪E6胶框。TitleThedesignOfinjectionmoldingforBYDtheBydE6PIaStiCboxAbstractThroughtheentiredesignprocess,showthatthemoldcanbeachievedinthisplasticpartsrequiredforprocessing.Accordingtothesubjectsmaintaskistodesigncalculatorshellinjectionmolddesign.Alsoistodesignaninjectionmoldtoproduceplastic

3、partscalculatorshellproducts,inordertoachieveautomationtoincreaseproduction.Thespecificstructureforthecalculatorshell,themoldisthesideofasingle-gateinjectionmoldpartingline.AstheBydE6plasticboxhasanovalhole,setthestraightguidecolumn,theadvantageistosimplifyinstitutionssothatmoldshapenarrowedsignific

4、antlyreducemanufacturingcostsofthemold.Indicatesthatthemoldthroughthemolddesigncanachievecalculatorboxqualityandprocesstechnologyrequirements.Keywords:2-cavitymold;injectionmolding;themolddesign;BydE6plasticbox.目录引言1第一章注塑件的设计311塑件制品的工艺性31.1.1 塑件的选材31.1.2 塑件的尺寸精度51.1.3 塑件的表面质量61.2塑件的几何形状及结构设计6第二章模具结构

5、形式及注射机型号的确定91. 1分型面位置的确定92. 2型腔数目和排列方式的确定93. 3注射机型号的确定10第三章浇注系统的设计133.1浇注系统的设计原则133.2主流道的设计133. 2,1主流道尺寸计算133. 2.2主流道浇口套的形式143. 3分流道的设计原则153. 3.1影响分型面设计的因素：153. 3.2分流道的设计原则153. 3.3浇口道横截面的形状选择163. 3.4分流道的布置形式与计算164. 3.5分流道表面粗糙度和脱模斜度173.4浇口的设计173. 3.1浇口的主要作用是：174. 3.2侧浇口尺寸的确定185. 3.3计算侧浇口的宽度186. 3.4侧浇

6、口的长度计算。187. 3.5侧浇口的剪切速率的校核183.5校核主流道的剪切速率19第四章成型零件的结构设计及计算194. 1成型零件的结构设计194. 2成型零件钢材的选用215. 3成型零件的工作尺寸的计算21第五章模架的确定245.1 模架的选择步骤245.2 各模板的尺寸的确定255.3 模架尺寸的校核25第六章侧向分型与抽芯机构的设计266.1 抽芯力的计算266.2 抽芯距的计算276.3 锁销倾角的确定27第七章脱模推出机构的设计287.1 .脱模机构的设计原则287.2 推出方式的确定297.3 脱模力的计算297.4 校核脱去机构作用在塑件上的单位应力30第八章导柱与定位结

7、构的设计308.1 导柱的设计318.2 导套的选择31第九章温度调节系统系统的设计319.1 模具温度对模具的影响319.2 冷却系统设计原则329.3 冷却介质的选择339.4 凹模和型芯冷却水道的设置33第十章排气系统的设计33第十一章致谢35第十二章设计小结36参考文献37编号：引言随着塑料制品在日常生活中的广泛利用，模具技术已成为衡量一个国家产品制造水平的重要标志之一。国内注塑模在质与量上都有了较快的发展。但是与国外的先进技术相比，我国还有大部分企业仍然处于需要技术改造、技术创新、提高产品质量、加强现代化管理管控以及体制转轨的关键时期。模具行业作为制造业的重要组成部分，具有广阔的市场

8、前景。一、发展概况和应用背景近年来，由于我国国民经济的高速、稳定的增长，促进了我国模具工业的迅速发展壮大，因此，模具设计与制造专业或者相关的材料成型与控制专业已经成为我国国内具有优势的热门专业之一。进入新世纪以来，我国模具销售额以年平均20%左右的速度增长,2006年模具销售额达到720亿元人民币，居日本、美国之后第三位1；模具出口突破了10亿美元。我国模具生产厂、点达到了约3万家，从业人员近100万人。这些都说明我国模具工业有了相当的规模。其中，塑料模具在整个模具行业中约占30%左右。国内塑料模具市场对注塑模具需求量日益增长。专家普遍预测，在未来的模具市场中，塑料模具在模具总量中的比例将逐步

9、提高，且发展速度将高于其他模具。所以，越来越多的人开始从事塑料模具行业的设计。大大的促进了我国注塑模具技术的发展。但是我国目前和发达国家相比仍有较大差距，主要表现在模具加工的制造精度和表面粗糙度，加工模具的复杂程度、模具的使用寿命和制造周期等2。所以，我们仍需不断的努力奋斗，用我们国家人民的聪明才智去开发模具行业，使我国的模具设计得到进一步的发展，逐渐缩短与发达国家的差距。二、我国塑料模具的市场情况虽然我国塑料模具在数量、质量、技术等方面有了很大进步，但与国民经济发展的需求和世界先进水平相比，差距仍很大，一些大型、复杂、长寿命的高档塑料模具每年仍需大量进口。在总量供不应求的同时，一些低档塑料模

10、具却供过于求，市场竞争激烈，造成极低的利润率。编号：2003年，我国塑料模具总产值约176亿元，其中出口约2亿美元，约合16.6亿元人民币。根据海关统计资料，2003年我国共进口塑料模具约6.5亿美元，约合54亿元人民币。由此可以得出，2003年我国塑料模具总需求约为213.4亿元人民币，国产模具总供给约为159.4亿元人民币,市场满足率为74.7%o在进口的塑料模具中，主要是为汽车配套的各种装饰件模具、为家电配套的各种塑壳模具、为通信及办公设备配套的各种注塑模具、为建材配套的挤塑模具以及为电子工业配套的塑封模具等。出口的塑料模具以中低档产品居多。由于我国塑料模具价格较低，在国际市场中有较强的

11、竞争力，所以进一步扩大出口的前景很好，2003年出口比2002年增长33.3%就是一个很好的证明。因此，从市场情况来看，塑料模具生产企业应重点发展那些目前需进口的技术含量高的大型、精密、长寿命模具，并大力开发国际市场。随着我国塑料工业的快速发展，特别是工程塑料的高速发展，可以预计，我国塑料模具的发展速度仍将继续高于模具工业的整体发展速度，近年内年增长率将保持15%以上的水平。三、我国塑料模具的发展趋势现代经济的飞速发展,推动了我国模具工业的前进。CAD/CAM/CAE技术的日臻完善和在模具制造上的应用,使其在现代模具的制造中发挥越来越重要的作用,CADCAM/CAE技术已成为现代模具的制造的必

12、然趋势。CAD/CAM/CAE计算机辅助设计、模拟与制造一体化,CAD/CAM/CAE一体化集成技术是现代模具制造中最先进、最合理的生产方式。使用计算机辅助设计、辅助工程与制造系统,按设计好的模具零件分别编制该零件的数控加工程序是从设计到制造的一个必然过程1、在模具的质量、交货周期、价格、服务四要素中，越来越的用户将交货周期放在首位。2、大力增强主动开发能力。模具企业不能等有了合同合约，才根据用户要求进行模具设计。3、随着模具企业的设计和加工水平的提高，模具的制造正在从过去主要依靠钳工的技艺而转变为主要依靠技术。编号：4、模具企业及其模具生产正在向信息化方向迅速发展。5、世界上工业发达国家的模

13、具正加速向我国转移。第一章注塑件的设计11塑件制品的工艺性塑件制品的设计不仅要满足使用要求，而且要符合塑料的成型工艺特点，同时还要尽量使模具结构简单化。在进行制品结构工艺性能的前提下，尽量选用价廉且成型性能又好的塑料。同时，还应该力求制品结构简单、壁厚均匀且成型方便。另外，同时考虑模具的总体结构合理，使模具型腔易于制造，模具的抽芯和推出机构简单。塑料制品形状应该有利于模具的分型、排气、补缩和冷却。塑料制件的结构工艺性是指塑件结构对成型工艺方法的适应性.在塑料生产过程中，一方面成型会对塑件的结构、形状、尺寸精度等诸方面提出要求，以便降低模具结构的复杂程度和制造难度，保证生产出价廉物美的产品；另一
