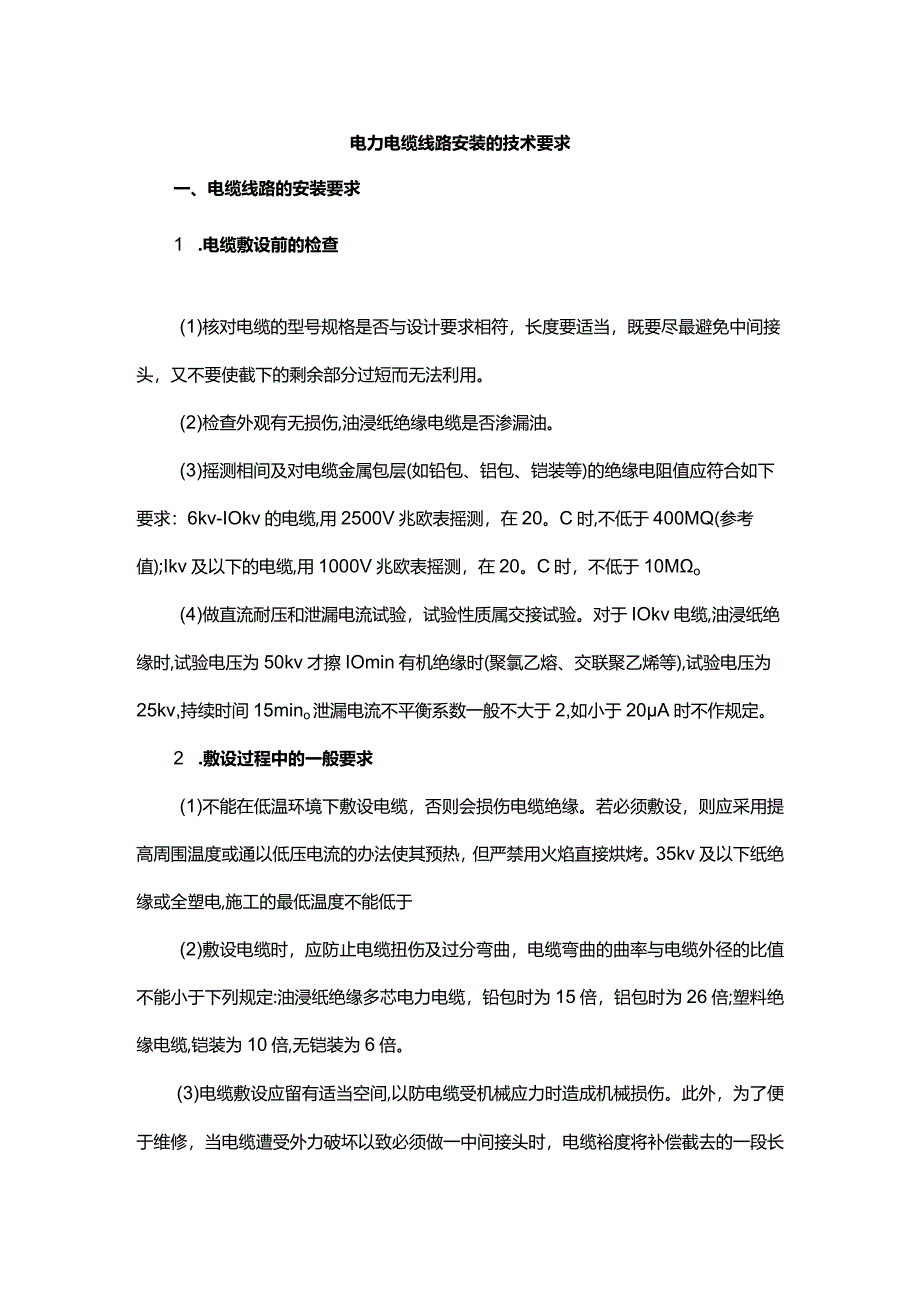

1、电力电缆线路安装的技术要求一、电缆线路的安装要求1 .电缆敷设前的检查(1)核对电缆的型号规格是否与设计要求相符，长度要适当，既要尽最避免中间接头，又不要使截下的剩余部分过短而无法利用。(2)检查外观有无损伤,油浸纸绝缘电缆是否渗漏油。(3)摇测相间及对电缆金属包层(如铅包、铝包、铠装等)的绝缘电阻值应符合如下要求：6kv-IOkv的电缆,用2500V兆欧表摇测，在20。C时,不低于400MQ(参考值);Ikv及以下的电缆,用1000V兆欧表摇测，在20。C时，不低于10Mo(4)做直流耐压和泄漏电流试验，试验性质属交接试验。对于IOkv电缆,油浸纸绝缘时,试验电压为50kv才擦IOmin有机

2、绝缘时(聚氯乙熔、交联聚乙烯等),试验电压为25kv,持续时间15mino泄漏电流不平衡系数一般不大于2,如小于20A时不作规定。2 .敷设过程中的一般要求(1)不能在低温环境下敷设电缆，否则会损伤电缆绝缘。若必须敷设，则应采用提高周围温度或通以低压电流的办法使其预热，但严禁用火焰直接烘烤。35kv及以下纸绝缘或全塑电,施工的最低温度不能低于(2)敷设电缆时，应防止电缆扭伤及过分弯曲，电缆弯曲的曲率与电缆外径的比值不能小于下列规定:油浸纸绝缘多芯电力电缆，铅包时为15倍，铝包时为26倍;塑料绝缘电缆,铠装为10倍,无铠装为6倍。(3)电缆敷设应留有适当空间,以防电缆受机械应力时造成机械损伤。此

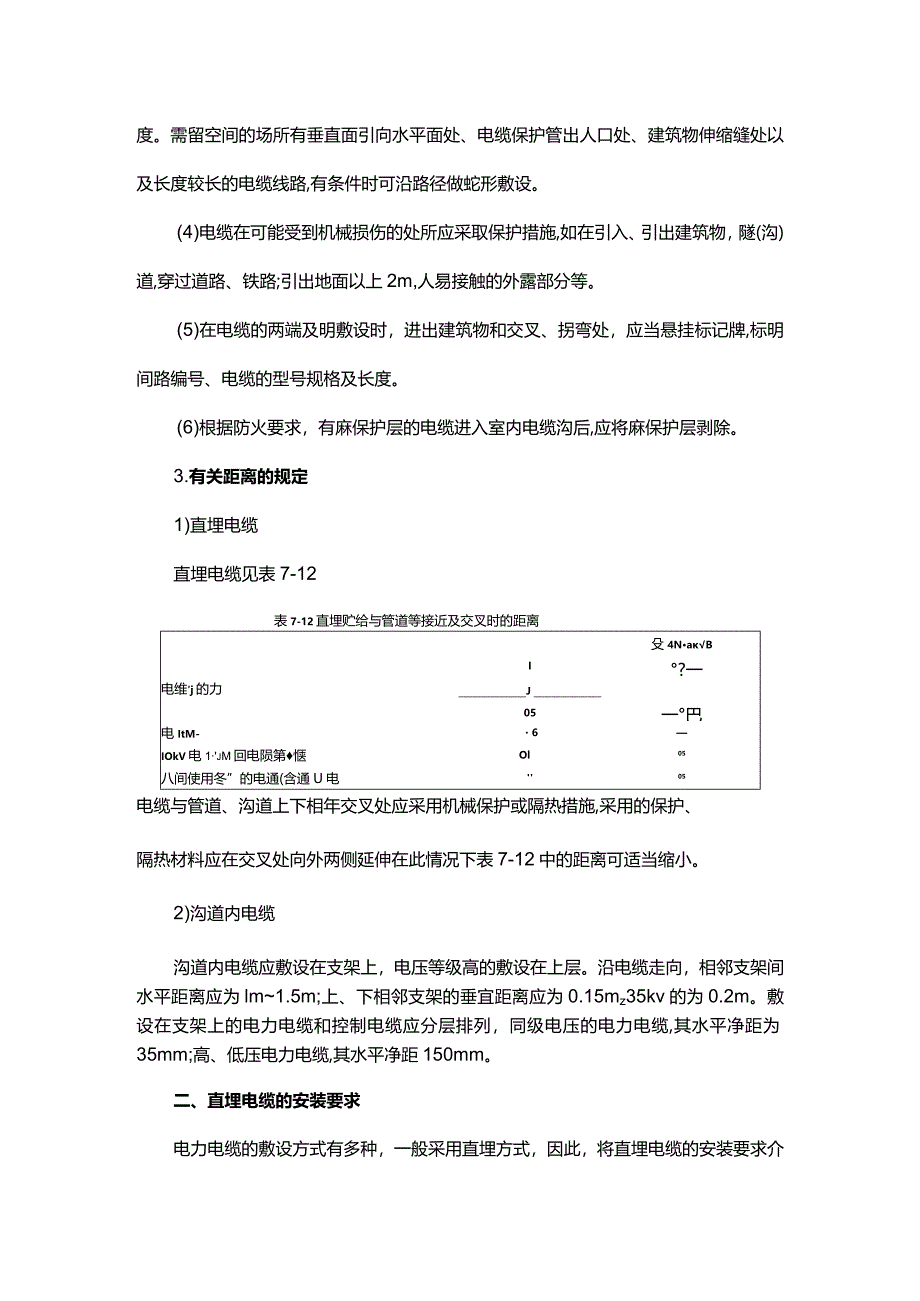

3、外，为了便于维修，当电缆遭受外力破坏以致必须做一中间接头时，电缆裕度将补偿截去的一段长度。需留空间的场所有垂直面引向水平面处、电缆保护管出人口处、建筑物伸缩缝处以及长度较长的电缆线路,有条件时可沿路径做蛇形敷设。(4)电缆在可能受到机械损伤的处所应采取保护措施,如在引入、引出建筑物，隧(沟)道,穿过道路、铁路;引出地面以上2m,人易接触的外露部分等。(5)在电缆的两端及明敷设时，进出建筑物和交叉、拐弯处，应当悬挂标记牌,标明间路编号、电缆的型号规格及长度。(6)根据防火要求，有麻保护层的电缆进入室内电缆沟后,应将麻保护层剥除。3.有关距离的规定1)直埋电缆直埋电缆见表7-12表7-12直埋贮给

4、与管道等接近及交叉时的距离殳4NaBI?一电维j的力J05一巴电ItM-6IOkV电1jM回电陨第惬Ol05八间使用冬”的电通(含通U电05电缆与管道、沟道上下相年交叉处应采用机械保护或隔热措施,采用的保护、隔热材料应在交叉处向外两侧延伸在此情况下表7-12中的距离可适当缩小。2)沟道内电缆沟道内电缆应敷设在支架上，电压等级高的敷设在上层。沿电缆走向，相邻支架间水平距离应为lm1.5m;上、下相邻支架的垂宜距离应为0.15mz35kv的为0.2m。敷设在支架上的电力电缆和控制电缆应分层排列，同级电压的电力电缆,其水平净距为35mm;高、低压电力电缆,其水平净距150mm。二、直埋电缆的安装要求

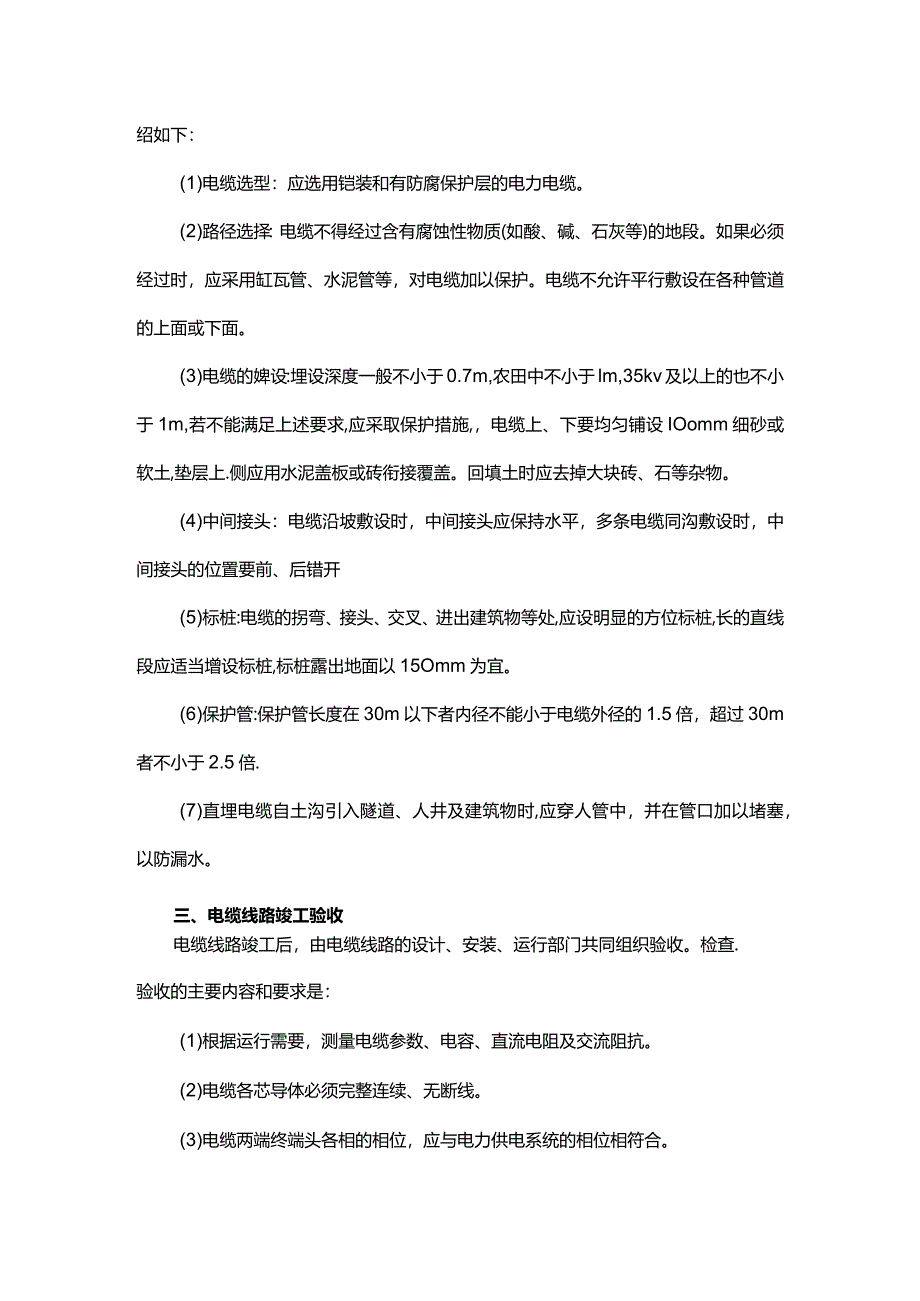

5、电力电缆的敷设方式有多种，一般采用直埋方式，因此，将直埋电缆的安装要求介绍如下：(1)电缆选型：应选用铠装和有防腐保护层的电力电缆。(2)路径选择：电缆不得经过含有腐蚀性物质(如酸、碱、石灰等)的地段。如果必须经过时，应采用缸瓦管、水泥管等，对电缆加以保护。电缆不允许平行敷设在各种管道的上面或下面。(3)电缆的婢设:埋设深度一般不小于0.7m,农田中不小于lm,35kv及以上的也不小于1m,若不能满足上述要求,应采取保护措施,，电缆上、下要均匀铺设IOomm细砂或软土,垫层上.侧应用水泥盖板或砖衔接覆盖。回填土时应去掉大块砖、石等杂物。(4)中间接头：电缆沿坡敷设时，中间接头应保持水平，多条电

6、缆同沟敷设时，中间接头的位置要前、后错开(5)标桩:电缆的拐弯、接头、交叉、进出建筑物等处,应设明显的方位标桩,长的直线段应适当增设标桩,标桩露出地面以15Omm为宜。(6)保护管:保护管长度在30m以下者内径不能小于电缆外径的1.5倍，超过30m者不小于2.5倍.(7)直埋电缆自土沟引入隧道、人井及建筑物时,应穿人管中，并在管口加以堵塞，以防漏水。三、电缆线路竣工验收电缆线路竣工后，由电缆线路的设计、安装、运行部门共同组织验收。检查.验收的主要内容和要求是：(1)根据运行需要，测量电缆参数、电容、直流电阻及交流阻抗。(2)电缆各芯导体必须完整连续、无断线。(3)电缆两端终端头各相的相位，应与电力供电系统的相位相符合。(4)电缆应按交接试验标准,摇测绝缘电阻值并做直流耐压试验，并应符合要求。(5)具备完整的技术资料，即电缆制造厂试验合格证、交接试验单、电缆线路实际路径平面图、建筑工程和隐蔽工程的图纸和资料等。
