电厂在线监测变色树脂“铁中毒”的原因.docx

《电厂在线监测变色树脂“铁中毒”的原因.docx》由会员分享，可在线阅读，更多相关《电厂在线监测变色树脂“铁中毒”的原因.docx（3页珍藏版）》请在第壹文秘上搜索。

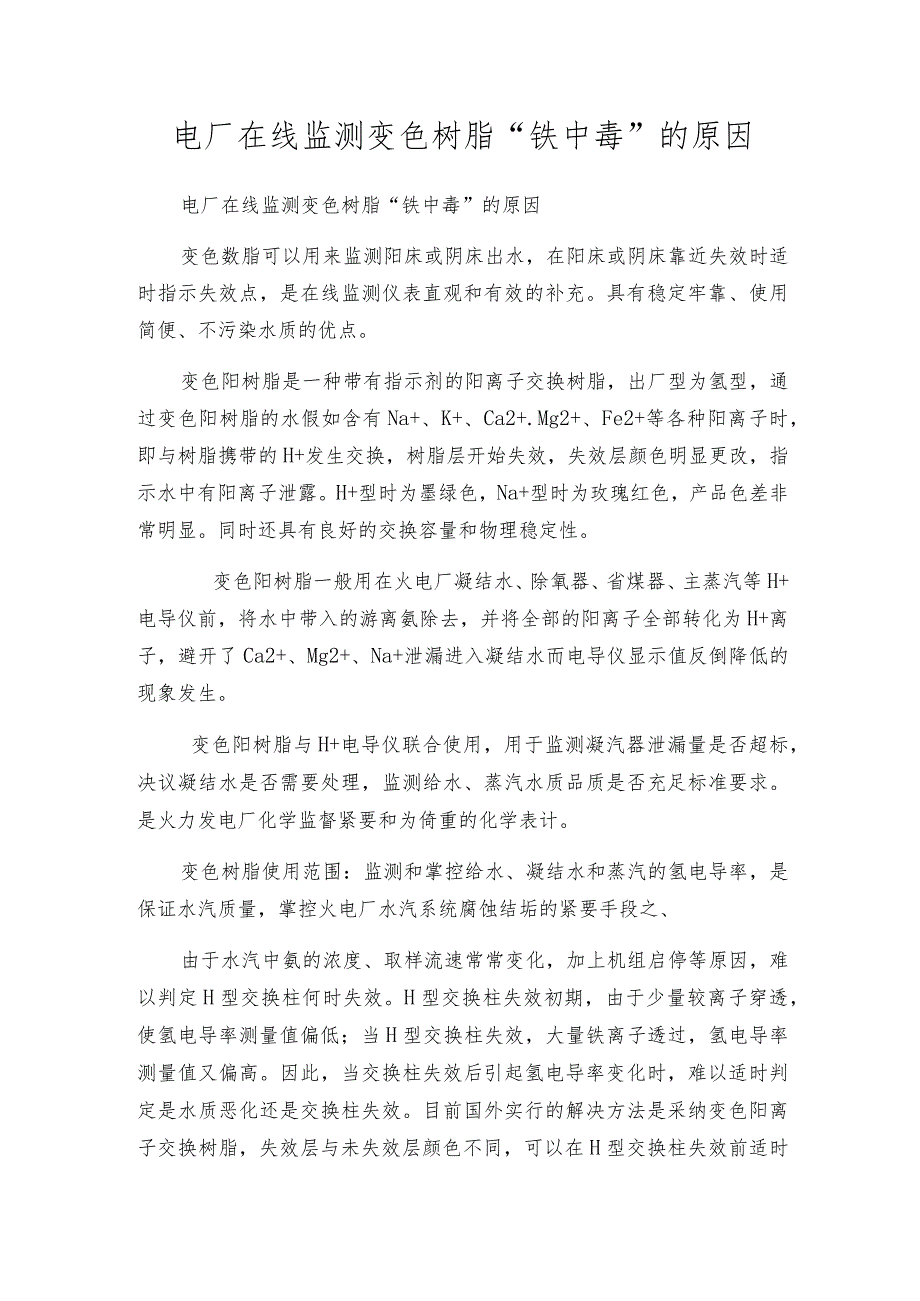

1、电厂在线监测变色树脂“铁中毒”的原因电厂在线监测变色树脂“铁中毒”的原因变色数脂可以用来监测阳床或阴床出水，在阳床或阴床靠近失效时适时指示失效点，是在线监测仪表直观和有效的补充。具有稳定牢靠、使用简便、不污染水质的优点。变色阳树脂是一种带有指示剂的阳离子交换树脂，出厂型为氢型，通过变色阳树脂的水假如含有Na+、K+、Ca2+.Mg2+、Fe2+等各种阳离子时，即与树脂携带的H+发生交换，树脂层开始失效，失效层颜色明显更改，指示水中有阳离子泄露。H+型时为墨绿色，Na+型时为玫瑰红色，产品色差非常明显。同时还具有良好的交换容量和物理稳定性。变色阳树脂一般用在火电厂凝结水、除氧器、省煤器、主蒸汽等

2、H+电导仪前，将水中带入的游离氨除去，并将全部的阳离子全部转化为H+离子，避开了Ca2+、Mg2+、Na+泄漏进入凝结水而电导仪显示值反倒降低的现象发生。变色阳树脂与H+电导仪联合使用，用于监测凝汽器泄漏量是否超标，决议凝结水是否需要处理，监测给水、蒸汽水质品质是否充足标准要求。是火力发电厂化学监督紧要和为倚重的化学表计。变色树脂使用范围：监测和掌控给水、凝结水和蒸汽的氢电导率，是保证水汽质量，掌控火电厂水汽系统腐蚀结垢的紧要手段之、由于水汽中氨的浓度、取样流速常常变化，加上机组启停等原因，难以判定H型交换柱何时失效。H型交换柱失效初期，由于少量较离子穿透，使氢电导率测量值偏低；当H型交换柱失

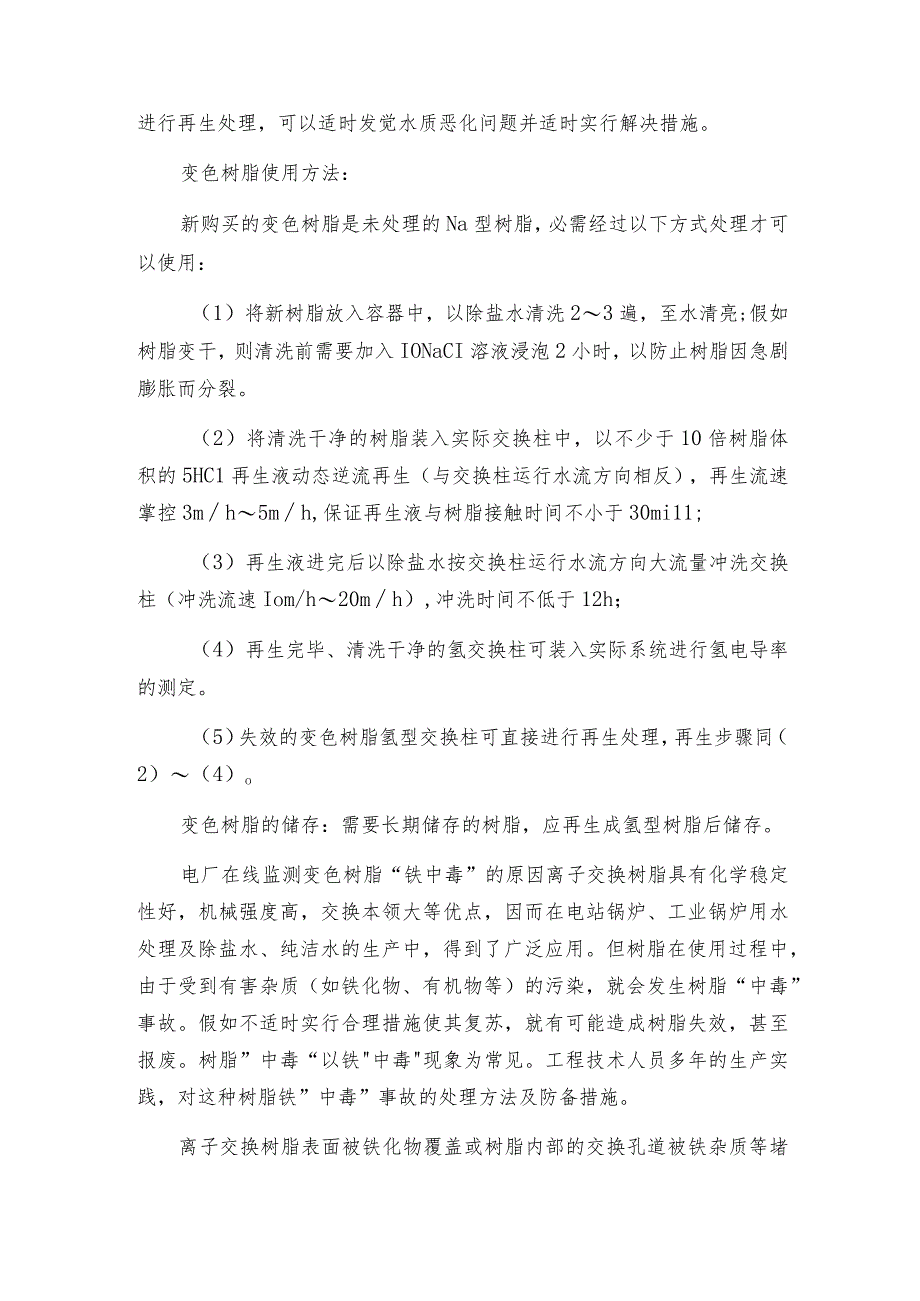

3、效，大量铁离子透过，氢电导率测量值又偏高。因此，当交换柱失效后引起氢电导率变化时，难以适时判定是水质恶化还是交换柱失效。目前国外实行的解决方法是采纳变色阳离子交换树脂，失效层与未失效层颜色不同，可以在H型交换柱失效前适时进行再生处理，可以适时发觉水质恶化问题并适时实行解决措施。变色树脂使用方法：新购买的变色树脂是未处理的Na型树脂，必需经过以下方式处理才可以使用：（1）将新树脂放入容器中，以除盐水清洗23遍，至水清亮;假如树脂变干，则清洗前需要加入IONaCI溶液浸泡2小时，以防止树脂因急剧膨胀而分裂。（2）将清洗干净的树脂装入实际交换柱中，以不少于10倍树脂体积的5HC1再生液动态逆流再生（

4、与交换柱运行水流方向相反），再生流速掌控3mh5mh,保证再生液与树脂接触时间不小于30mi11;（3）再生液进完后以除盐水按交换柱运行水流方向大流量冲洗交换柱（冲洗流速Iom/h20mh）,冲洗时间不低于12h；（4）再生完毕、清洗干净的氢交换柱可装入实际系统进行氢电导率的测定。（5）失效的变色树脂氢型交换柱可直接进行再生处理，再生步骤同（2）（4）o变色树脂的储存：需要长期储存的树脂，应再生成氢型树脂后储存。电厂在线监测变色树脂“铁中毒”的原因离子交换树脂具有化学稳定性好，机械强度高，交换本领大等优点，因而在电站锅炉、工业锅炉用水处理及除盐水、纯洁水的生产中，得到了广泛应用。但树脂在使用过

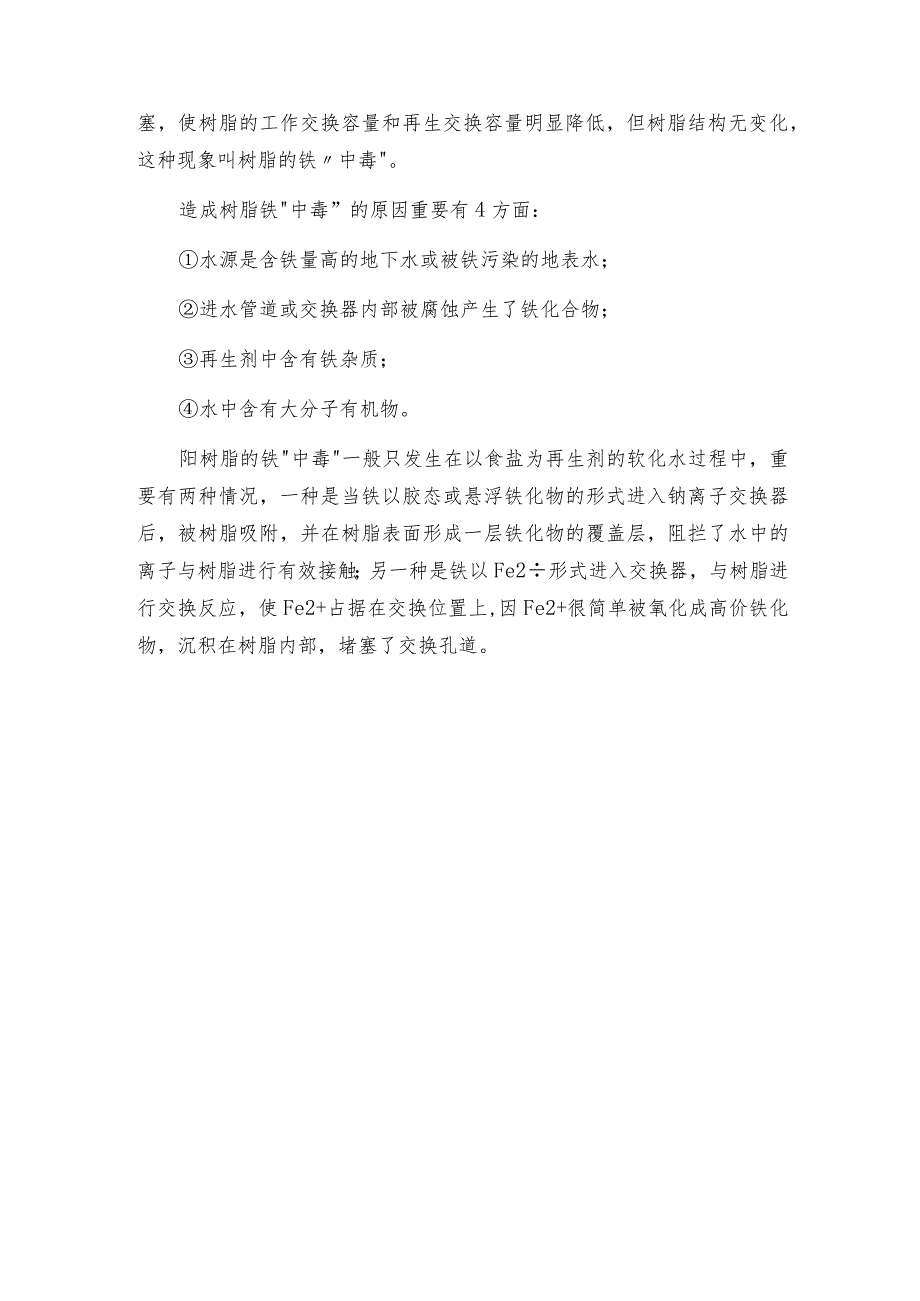

5、程中，由于受到有害杂质（如铁化物、有机物等）的污染，就会发生树脂“中毒”事故。假如不适时实行合理措施使其复苏，就有可能造成树脂失效，甚至报废。树脂”中毒“以铁中毒现象为常见。工程技术人员多年的生产实践，对这种树脂铁”中毒”事故的处理方法及防备措施。离子交换树脂表面被铁化物覆盖或树脂内部的交换孔道被铁杂质等堵塞，使树脂的工作交换容量和再生交换容量明显降低，但树脂结构无变化，这种现象叫树脂的铁中毒。造成树脂铁中毒”的原因重要有4方面：水源是含铁量高的地下水或被铁污染的地表水；进水管道或交换器内部被腐蚀产生了铁化合物；再生剂中含有铁杂质；水中含有大分子有机物。阳树脂的铁中毒一般只发生在以食盐为再生剂的软化水过程中，重要有两种情况，一种是当铁以胶态或悬浮铁化物的形式进入钠离子交换器后，被树脂吸附，并在树脂表面形成一层铁化物的覆盖层，阻拦了水中的离子与树脂进行有效接触；另一种是铁以Fe2形式进入交换器，与树脂进行交换反应，使Fe2+占据在交换位置上,因Fe2+很简单被氧化成高价铁化物，沉积在树脂内部，堵塞了交换孔道。
