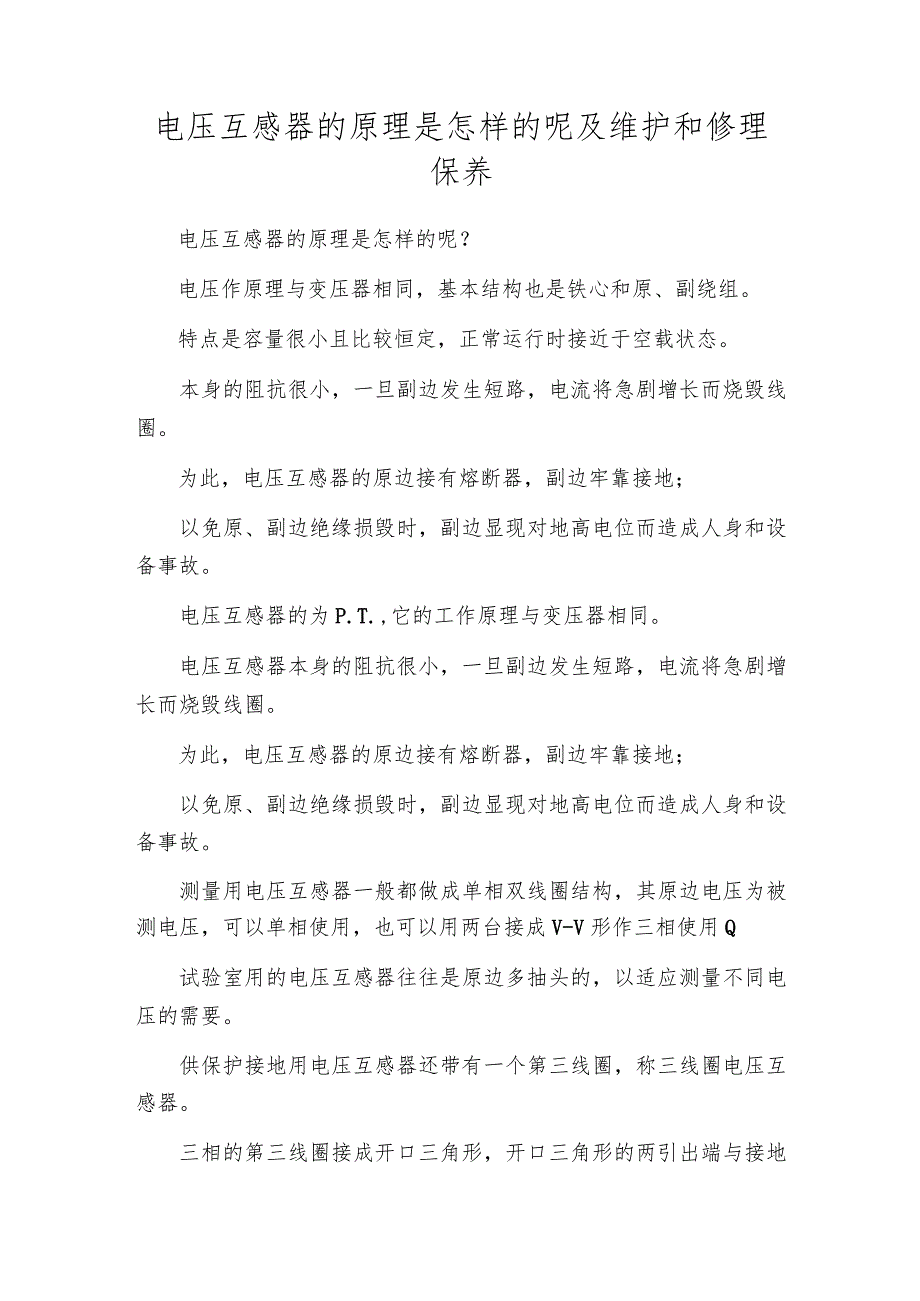

1、电压互感器的原理是怎样的呢及维护和修理保养电压互感器的原理是怎样的呢？电压作原理与变压器相同，基本结构也是铁心和原、副绕组。特点是容量很小且比较恒定，正常运行时接近于空载状态。本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。为此，电压互感器的原边接有熔断器，副边牢靠接地；以免原、副边绝缘损毁时，副边显现对地高电位而造成人身和设备事故。电压互感器的为P.T.,它的工作原理与变压器相同。电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。为此，电压互感器的原边接有熔断器，副边牢靠接地；以免原、副边绝缘损毁时，副边显现对地高电位而造成人身和设备事故。测量用电压互感器一般

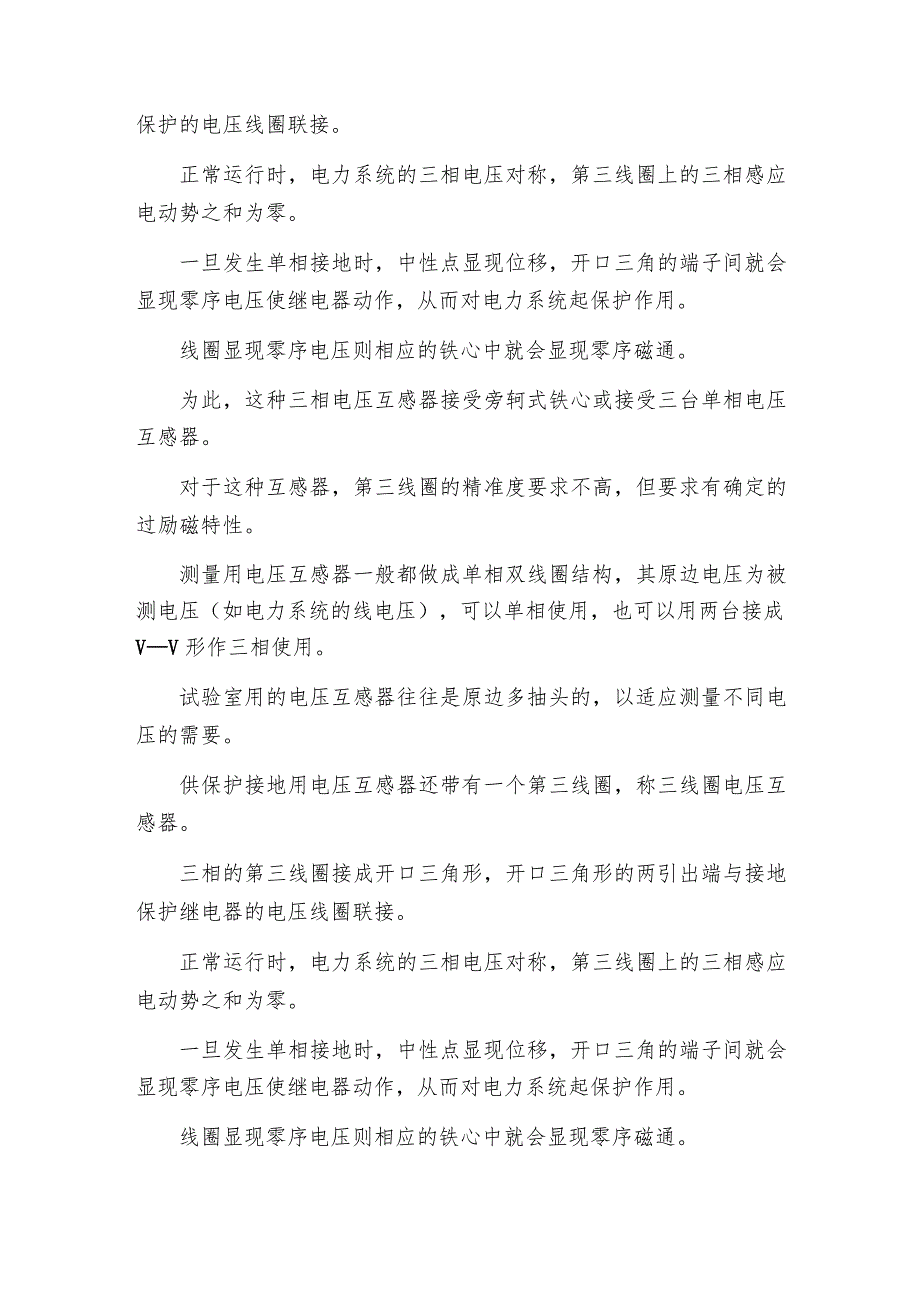

2、都做成单相双线圈结构，其原边电压为被测电压，可以单相使用，也可以用两台接成V-V形作三相使用Q试验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护的电压线圈联接。正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。一旦发生单相接地时，中性点显现位移，开口三角的端子间就会显现零序电压使继电器动作，从而对电力系统起保护作用。线圈显现零序电压则相应的铁心中就会显现零序磁通。为此，这种三相电压互感器接受旁轲式铁心或接受三台单相电压互感器。对于这种互

3、感器，第三线圈的精准度要求不高，但要求有确定的过励磁特性。测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成VV形作三相使用。试验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。一旦发生单相接地时，中性点显现位移，开口三角的端子间就会显现零序电压使继电器动作，从而对电力系统起保护作用。线圈显现零序电压则

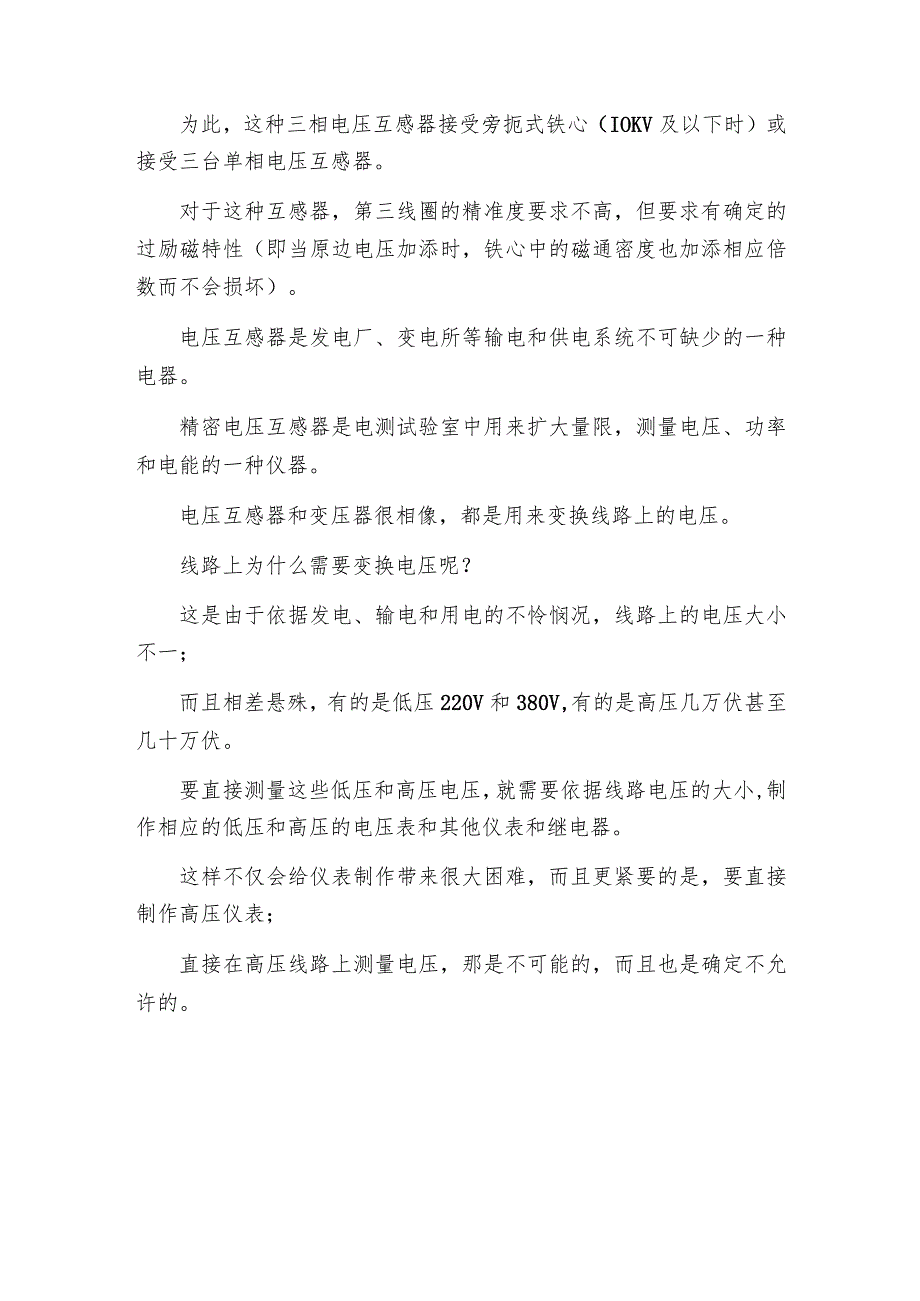

4、相应的铁心中就会显现零序磁通。为此，这种三相电压互感器接受旁扼式铁心（IOKV及以下时）或接受三台单相电压互感器。对于这种互感器，第三线圈的精准度要求不高，但要求有确定的过励磁特性（即当原边电压加添时，铁心中的磁通密度也加添相应倍数而不会损坏）。电压互感器是发电厂、变电所等输电和供电系统不可缺少的一种电器。精密电压互感器是电测试验室中用来扩大量限，测量电压、功率和电能的一种仪器。电压互感器和变压器很相像，都是用来变换线路上的电压。线路上为什么需要变换电压呢？这是由于依据发电、输电和用电的不怜悯况，线路上的电压大小不一；而且相差悬殊，有的是低压220V和380V,有的是高压几万伏甚至几十万伏。要直接测量这些低压和高压电压，就需要依据线路电压的大小,制作相应的低压和高压的电压表和其他仪表和继电器。这样不仅会给仪表制作带来很大困难，而且更紧要的是，要直接制作高压仪表；直接在高压线路上测量电压，那是不可能的，而且也是确定不允许的。
