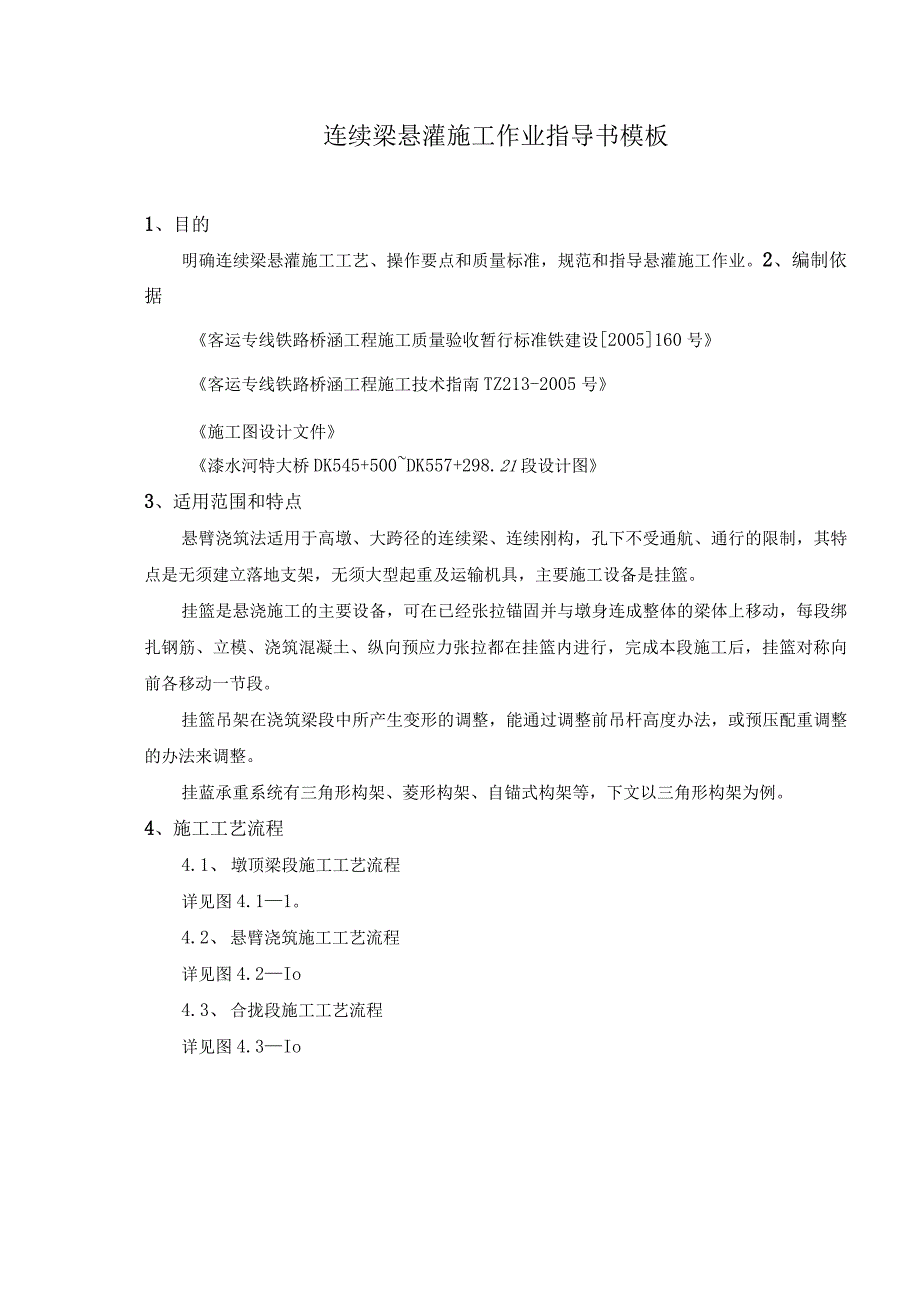

1、连续梁悬灌施工作业指导书模板1、目的明确连续梁悬灌施工工艺、操作要点和质量标准，规范和指导悬灌施工作业。2、编制依据客运专线铁路桥涵工程施工质量验收暂行标准铁建设2005160号客运专线铁路桥涵工程施工技术指南TZ213-2005号施工图设计文件漆水河特大桥DK545+500DK557+298.21段设计图3、适用范围和特点悬臂浇筑法适用于高墩、大跨径的连续梁、连续刚构，孔下不受通航、通行的限制，其特点是无须建立落地支架，无须大型起重及运输机具，主要施工设备是挂篮。挂篮是悬浇施工的主要设备，可在已经张拉锚固并与墩身连成整体的梁体上移动，每段绑扎钢筋、立模、浇筑混凝土、纵向预应力张拉都在挂篮内进

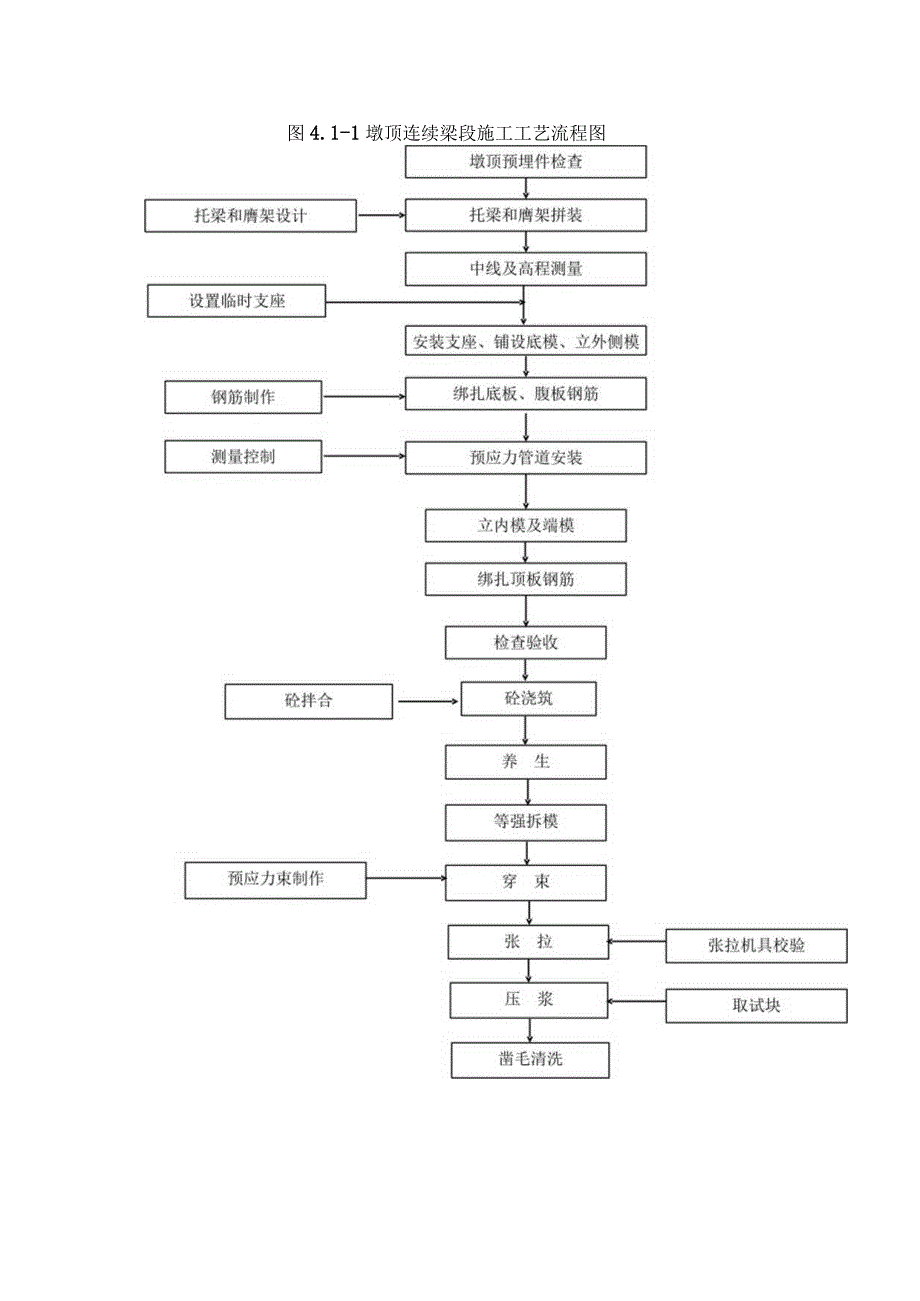

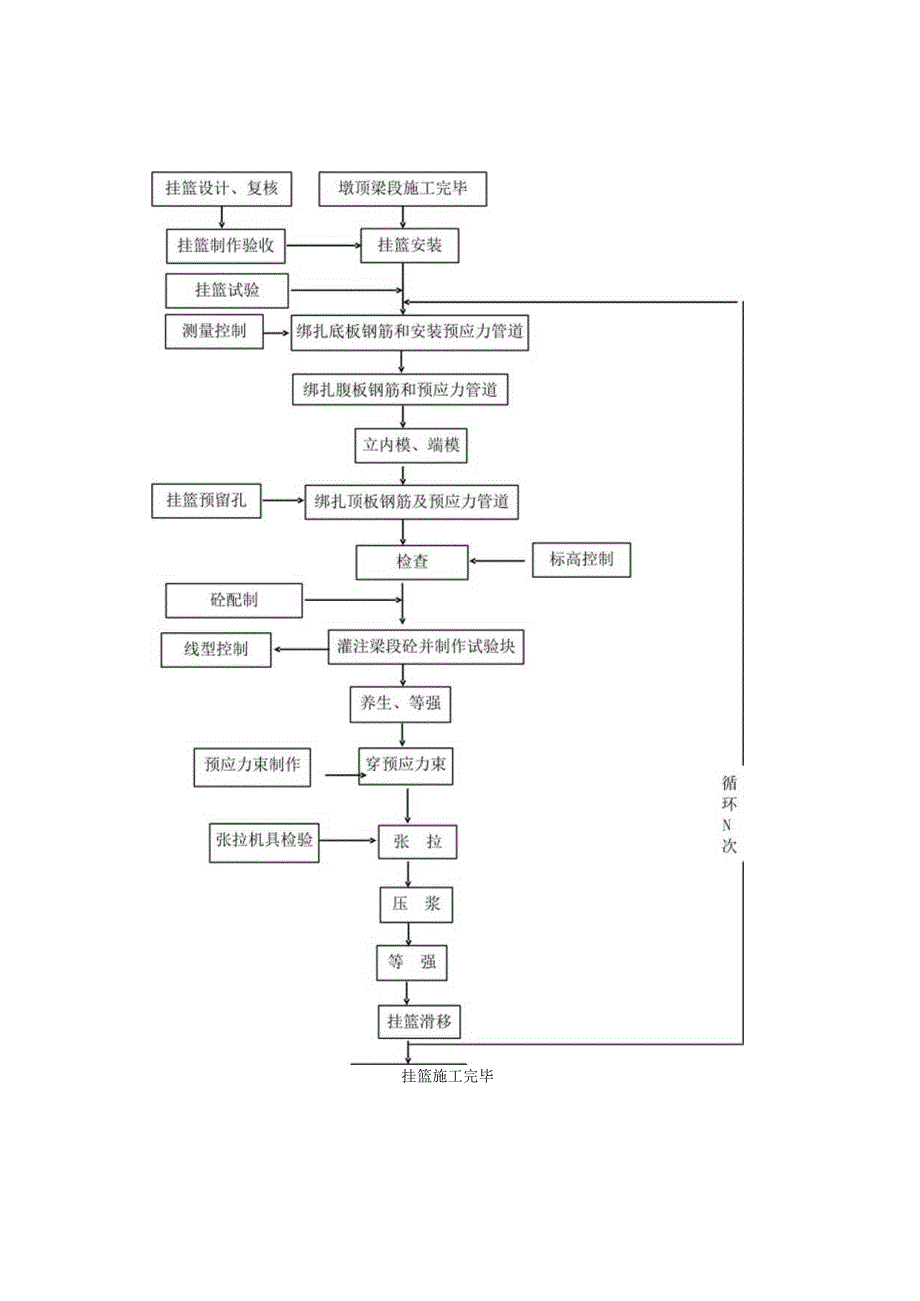

2、行，完成本段施工后，挂篮对称向前各移动一节段。挂篮吊架在浇筑梁段中所产生变形的调整，能通过调整前吊杆高度办法，或预压配重调整的办法来调整。挂蓝承重系统有三角形构架、菱形构架、自锚式构架等，下文以三角形构架为例。4、施工工艺流程4.1、 墩顶梁段施工工艺流程详见图4.11。4.2、 悬臂浇筑施工工艺流程详见图4.2Io4.3、 合拢段施工工艺流程详见图4.3Io图4.1-1墩顶连续梁段施工工艺流程图挂篮施工完毕图4.31合拢段施工工艺流程图5、施工方法及工艺要求5.1挂篮设计5.1.1、挂篮组成挂篮由承重系统、底模系统、侧模系统、走行系统和锚固系统五大部分组成（见表5.1.1-Do表5.LIT挂

3、篮组成项目内容承重系统三角形结合梁、前上横梁、后上横梁底模系统纵梁、前下横梁、后下横梁、模板系统侧模系统内外侧模支架、模板、吊梁、滑梁走行系统三角结合梁走行系统、侧模走行系统、内模走行系统锚固系统压紧器、锚固筋等5.1.2、挂篮设计主要参数（1）梁段最大重量；（2）梁段最大长度；（3）梁高变化范围；（4）最大梁宽包括顶板、底板宽；（5）曲线段翼缘板坡度变化；（6）梁段顶板单侧加宽量；（7）梁段底板单侧加宽量；（8）走行：无平衡重走行；行走时其抗倾覆稳定系数不小于2。（9）挂篮重量。挂篮总重量的变化不得超过设计重量的10%。（10）浇筑悬臂梁段时，可将后端临时锚固在已浇筑的梁段上，支撑平台后端横

4、梁，可锚固于已浇筑梁段底板上。5.1.3、 强度、刚度、稳定性要求挂篮强度、刚度、稳定性必须满足设计规范的要求。5.2施工方法5.2.1、 墩顶梁段（0号块）施工方法（1）支架施工墩顶梁段施工采用托架或膺架施工，下部结构施工完毕后，搭设托架或膺架,托架和膺架可采用万能杆件、军用梁、贝雷梁或其它满足要求的杆件拼装，拼装完毕后进行预压,对预应力混凝土连续梁,设置墩顶梁段与桥墩临时固结装置（临时支座）。支架施工满足以下要求：支架有足够的强度、刚度和稳定性的要求；有简便可行的脱模措施；预压重量大于浇筑混凝土的重量；支架地基承载力必须满足要求，基础可采用明挖扩大基础、钢管桩基础或钻孔桩基础。根据混凝土及

5、支架产生的弹性和非弹性变形，设置预留量。支架底有完好的排水系统。（2）模板墩顶梁段外侧模采用大块新制钢模,箱内腹板及横隔板采用组拼钢模,梗胁、腹板端模及人洞采用木模上钉镀锌铁皮。（3）钢筋制安、预应力管道安装、混凝土浇筑a.钢筋工程钢筋骨架在就位安装前,应先检查底模板,并涂刷隔离剂,安装好支座钢板，在确认底模板与支座板尺寸位置符合要求后，方可吊装钢筋骨架。底腹板钢筋应在专用的胎卡具上绑扎，绑扎完毕后用龙门吊吊运安装在底模板上就位。定位网片要事先在固定的样板胎具上焊好，然后在绑扎钢筋骨架的箍筋和蹬筋时，将定位网片按编号在设计位置与箍筋、蹬筋同时绑扎好。为保证浇注混凝土时钢筋保护层厚度，且必须保证

6、在混凝土表面看不到垫块痕迹，因此侧模安装采用的塑料垫块，以增加混凝土表面的美观性。b.预应力孔道箱梁纵向预留孔根据设计采用抽拨管成孔或采用波纹管预埋成孔或。预应力波纹管接长时，接缝处用胶布进行密封，密封长度至少超出接头200mm,接缝缠裹用胶布至少三层，以免漏浆。预留管道各截面均采用定位网，并在专用的胎卡具上进行焊接，定位网每O.5m设置一个。管道的方向、位置必须反复检查和调整，确保管道定位准确c.混凝土施工：一次浇筑完成。在浇筑腹板混凝土时，在内模侧面开设窗口，使部分混凝土从窗口灌入，保证腹板下部混凝土浇筑密实。混凝土采用泵送，插入式振动棒捣固密实。混凝土浇筑完后及时进行覆盖养护,特别是加强

7、箱内混凝土的养生，避免因养生不当造成混凝土的开裂。说明：1、本图尺寸均以厘米计，图中所示仅为示意，在施工中将根据实际情况进行调整。2、确保预埋件准确，严格控制标高，必要时可采用预压85%重量，克服非弹性变形。3、采用泵送碎连续施工，加强养生，确保。号块施工质量。4、严格按照规范施加预应力确保O号块施工质量。5、严格按照安全规程办理，确保安全施工。6、预埋钢板的同时将两个侧面的钢板连上，拼装时用IV级钢进行张拉。5.2.2、 悬臂段浇筑施工方法（1）挂篮的拼装墩顶梁段施工完成后，安装挂篮。拼装步骤如下：在1#段上铺滑道、滑块。安装后上横梁、三角结合梁（包括：主梁、立柱、斜拉带及三角架平联和斜拉上

8、横梁平联），锚固后锚系统。安装前上横梁和斜撑杆及平联，然后在地面上拼装底模系统，在后上横梁、前上横梁上挂滑车组，利用卷扬机将底模系统提升到位后，安装后吊杆及前吊杆。内、外模滑梁系统安装。挂篮施工方案图见图5.2.2.I-Io（2）挂篮试验试验目的：实测挂篮的弹性变形和非弹性变形值，验证实际参数和承载能力，确保挂篮的使用安全；通过模拟压重检验结构，消除拼装非弹性变形；根据测得的数据推算挂篮在各悬灌段的竖向位移，为悬灌段施工高程控制提供可靠依据。加载方法：预加载试压，为了是检查支架的承载能力，减小和消除挂篮的非弹性变形，从而确保混凝土梁的浇筑质量。加载材料使用砂袋，试压的最大加载为设计荷载的1.0

9、51.2倍。加载时按设计要求分级进行，每级持荷时间不少于Ionlin。加载顺序为从支座向跨中依次进行。满载后持荷时间不小于24h,分别量测各级荷载下挂篮的变形值。加载顺序：底板腹板顶板翼缘板。变形测量：基准标高设在墩顶梁段。分别在底板、翼缘板上布设测点。三角挂篮每根竖杆上设变形计,测其伸长量。试验结果：检测完成后，对数据进行分析。经线性回归分析得出加载、变形之间的关系。由此可推出挂篮载各个块段的竖向位移，为施工控制提供可靠依据。侧面图1/2ITII立柱平联立柱斜拉后上横梁滑块侧模吊梁侧模滑梁后下桁架内模吊杆主梁前上横梁前下桁架/前吊杆/外模吊杆-SiS外侧模说明：1、本图为示意图。2、挂篮施工

10、时要尽可能保持对称平衡施工，不对称重量不得大于规定值。3、后吊杆为e70钢杆，材质40MnCr,其余吊杆皆为32钢筋，材质精轧IV级钢。4、挂篮后锚点用竖向预应力筋，根数单侧不少于6根。（3）悬臂施工挂篮经过试验，并征得监理工程师的同意后进行悬臂梁的施工。悬臂梁施工按以下顺序进行：外侧模及底模就位后，绑扎底板钢筋及钢筋定位架。绑扎腹板钢筋及安装预应力束管道。立内模，并用拉条与外侧模连接。设内模支撑及顶板支架。绑扎顶板钢筋及预应力束管道和立端模。与上述步骤同步，安装各种预留孔的预埋件（竖向筋设定位板预埋）。经检查合格后，方可灌注梁段混凝土,悬臂段浇筑混凝土时对称、平衡施工，设计不平衡偏差不得大于

11、设计允许数值，混凝土配合比，浇筑顺序及振捣，必须严格按施工工艺操作，梁段浇筑自悬臂端向后分层浇筑振捣。使用插入式振捣器时，不得碰损制孔管道及钢筋骨架。（4）预应力施工参见西宝客运专线箱梁预制作业指导书相关内容（5）挂篮的移动梁段预应力张拉、压浆完毕，即可移动挂篮，准备灌注下一段梁，挂篮的移动遵照以下步骤进行：先将主梁后锚杆稍松开，用倒链将主梁拉住固定，用倒链或慢速卷扬机牵引滑道移到位，主梁的前移带动侧模系统，底模系统及内滑梁整体移位，随着主梁的前移，压紧器交替前移（不得少于2根），以保持主梁的稳定，滑到位以后将主梁后锚杆锚紧（不得少于3根），并用测力扳手上紧。侧模系统在主梁前移时与主梁同步前移

12、，到位后，用钢丝绳从预留孔道穿下与滑梁上的吊环用卡环连接，将侧模系统托起。然后将滑梁挂轮滑移到位,用IV级钢吊杆将钢丝绳换掉。将底模系统后端挂轮滑移到位后端锚固于已成梁段上，前端用Iv级钢与前上横梁连接。初调中线、标高。用千斤顶将底模系统与底板，侧模系统与翼缘板及腹板外侧密合，并将后吊杆带上保险螺母。精调中线、标高。用倒链将内模系统拖移到位，并调好中线及标高。 绑扎底板、腹板钢筋、安装管道、立内模、预埋。绑扎顶板钢筋、预埋、安装端模。 复核中线、标高，并检查合格后，方可灌注混凝土（注：在安装过程中如发现预留孔于挂篮位置不适时，要查明原因，进行处理，不得强行扭杆穿入孔洞，IV级钢吊杆严禁弯曲、打

13、火）。等强张拉以后，重复以上步骤灌注下一段。5.2.3、 边跨现浇段施工方法边跨现浇段采用支架法进行施工，施工可参照墩顶梁段进行施工。边跨现浇梁段施工时，混凝土浇筑向合拢口靠拢，并对梁段高程进行监测，使合拢口高差控制在允许偏差范围内。5.2.4、 合拢段施工方法边跨合拢段采用支架或吊架施工，跨中合拢段可利用挂篮进行施工或吊架施工，支架施工要求可参照前相关内容。合拢顺序必须满足设计要求。合拢前要调整中线和高程，连续梁将合拢一侧的临时固定支座释放，同时将两悬臂端间距离按设计合拢温度及预施应力后弹性压缩换算后进行约束锁定。混凝土浇筑前合拢口两端悬臂预加压重符合设计要求同时符合线性控制流程并于混凝土浇

14、筑过程中逐步撤除；合拢段混凝土施工选择在一天中温度最低的时间进行。混凝土强度宜提高一级。混凝土加强养护，将合拢梁段及两悬臂端部进行覆盖降低日照温差影响；混凝土浇筑前将合拢口单侧梁墩的临时固结约束解除，合拢梁段混凝土强度达到设计要求时及时进行预应力筋张拉。支座反力调整满足设计要求。边跨现浇段及合拢段施工方案图见图5.2.4-10侧、/、,/yI内模吊杆合拢段侧模滑梁i范/3E园/初览/悬灌段悬灌段V底模纵梁/3t莫合拢段翼翼/KM/M3C金悬灌段边跨现浇段I*/IIM。xo1、本图尺寸均以厘米计。2、在进行合拢段施工时，温度应控制在20左右。3、所有工序严格按工艺操作，确保工程质量。4、合拢段合拢时，两侧按设计要求,在浇筑同时从两侧配重，使两侧的挠度始终保持一致。中跨合拢示意图5. 3质量要求及验收标准表5.31连续梁悬臂浇筑梁段的允许偏差表序号控制要点允许偏差(mm)1悬臂梁段高程+15-52合拢前两悬臂端相对高差合拢段长的1/100,且不大于153梁段轴线偏差154梁段顶面高程差105
