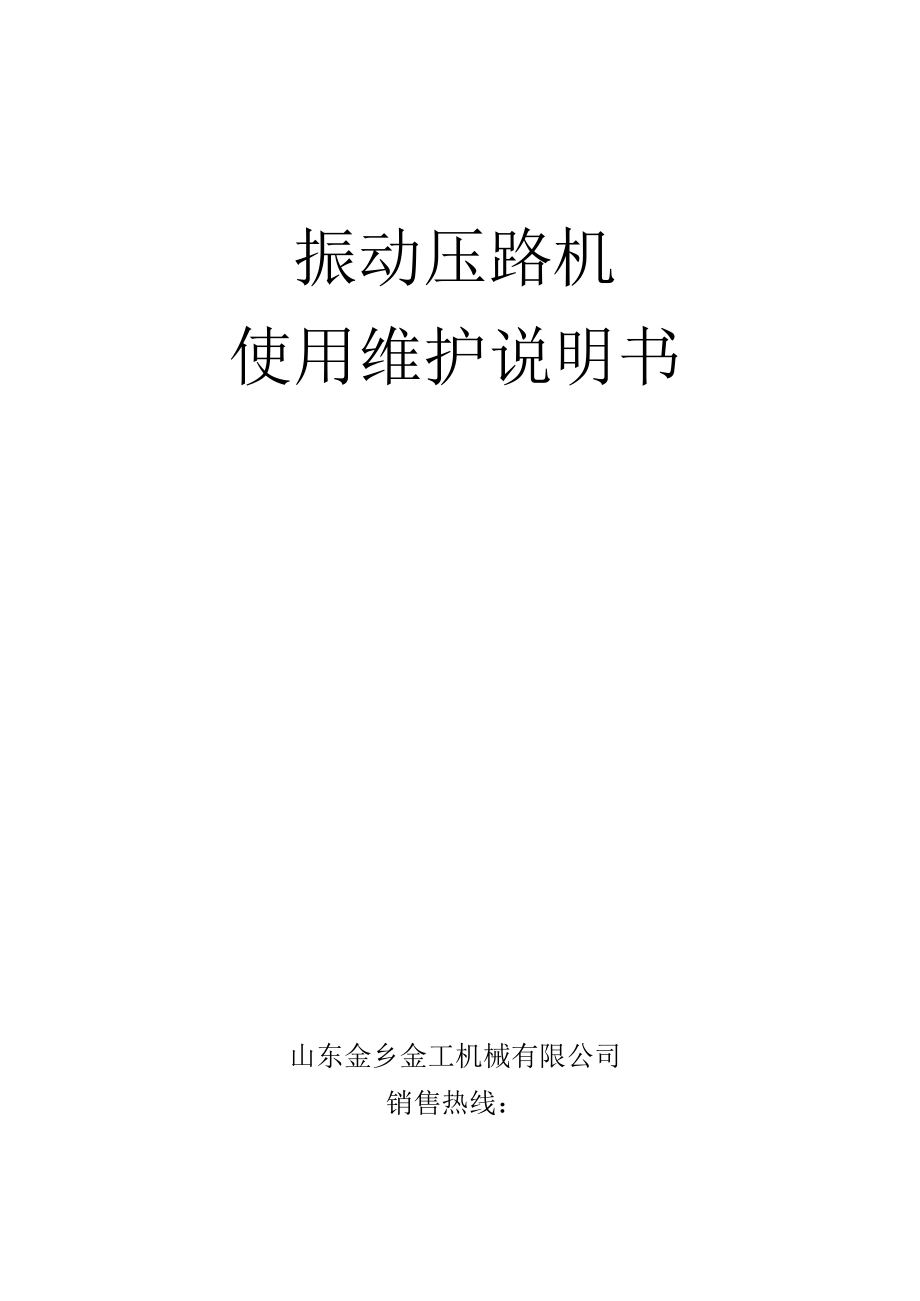

1、振动压路机使用维护说明书山东金乡金工机械有限公司销售热线：第一部分概述错误!未定义书签。第二部分技术性能错误!未定义书签。一、外形尺寸错误!未定义书签。二、技术性能参数错误!未定义书签。三、传动系统简述错误!未定义书签。四、振动系统简述错误!未定义书签。第三部分使用说明错误!未定义书签。一、启动前准备错误!未定义书签。二、启动压路机错误!未定义书签。三、行驶操作错误!未定义书签。四、振动操作错误!未定义书签。五、洒水操作错误!未定义书签。六、停车错误!未定义书签。七、停放与拖行错误!未定义书签。八、吊装错误!未定义书签。第四部分保养及维护说明错误!未定义书签。一、润滑剂和柴油错误!未定义书签。

2、二、保养项目错误!未定义书签。三、每日（每工作8小时）保养错误!未定义书签。四、每周（每工作40小时）保养错误!未定义书签。五、每月（每工作160小时）保养错误!未定义书签。六、每半年（每工作800小时）保养错误!未定义书签。第一部分概述JG-800单驱振动压路机，是种轻型压路机机。该机适用于沟槽基础、小型路面及体育场所等修筑时的压实平整工作，并可与大型压路机配套使用。该机采用液压传动，机械振动，后轮转向。其中主传动为静液压传动装置，体积小，无渗漏，操作维修极为方便。该机前后轮装有刮泥装置，作业时可保持轮面清洁，振动轮两侧装有橡胶减震块，为驾驶员提供了舒适的工作环境。本说明书详细介绍了该机的技

3、术性能，使用与保养方法,望用户能严格认真地按本说明书的规定进行使用，保养压路机。760400360773005052201500350.3753.51.14.518178F风冷、单缸、四冲程3.68kw3000rpm33第二部分技术性能一、外形尺寸见图Io二、技术性能弁数1、整机工作质量2、驱动轮分配质量3、转向轮分配质量4、振动轮静态线载荷(Ncm)5、转向轮静态线载荷(Ncm)&2-2技术性能1、行驶速度(km/h)前进后退2、工作性能爬坡能力()转弯半径(外)(mm)3、振动参数激振力(KN)名义振幅(mm)振动频率(HZ)&2-3定额容积(1.)1、柴油机燃油机箱容量2、柴油机曲轴箱机

4、油容量3、液压油箱液压油容量4、洒水箱&2-4柴油机型号、参数1、型号2、型式3、输出功率4、柴油机质量(kg)三、传动系统简述压路机的传动系统如图2所示，发动机A的转动扭矩通过万向联轴器B,传至三角皮带1,经三角皮带轮，输入静液压传动装置C经变速后，传至链轮3,再通过链轮齿轮轴4传至内齿5,由内齿5驱动压路机。静液压传动装置为系统的主传分由其内部的变量泵，定量马达组成的闭式回路，使整个系统实贩级变速。四、振动系统简述振动系统的动力传送如图3所示，发动机A输出的扭矩及转速由弹性联轴器B传至干式摩擦离合器C,由离合器C带动平皮带轮1,再由平皮带轮2增至450OrPm后带动传动轴D,以达到75Hz

5、出的振动频率。第三部分使用说明一、启动前准备在压路机启动前，必须完成各项保养工作（参看保养说明），并做好以下工作:1、检查转向器是否转向灵活。2、检查倒顺手柄是否位于中位。3、松开手制动。二、启动压路机按照柴油机说明书所示方法，启动柴油机。此时即完成压路机的启动工作，并使压路机进入工作状态。三、行驶操作压路机的行驶速度和倒、顺车，均由手柄控制。1、将手柄推向前，即前进，压路机的速度由手柄移动的距离决定，由低速至高速可无级变速。2、将手柄拉向后，即后退，行驶速度控制方式与前进相同。3、将手柄置于中位，压路机马上停止。四、振动操作振动的目的是增加压路机的压实效果，将振动手柄推向前即振动，拉向后为静

6、碾。当压实非常松散或柔软的材料时，第一遍压实不使用振动，并以高速通过，然后再使用振动并与较低速配合，以达到所希望的目的。五、酒水操作根据压实的不同需要，洒水箱内可装水或柴油向轮子上喷洒，以防被压实的材料粘到轮子上，并可调节被压实材料的含水量，所需流量可调节手动阀自由变化。压路机停放时，如温度降至零度以下，要将水箱及洒水系统中的水放净。六、停车1、将倒顺手柄置于中位（参看启动前工作说明）。2、按柴油机说明书上所示方法，使柴油机熄火。3、合上手刹车。七、停放与拖行切勿在发动机空转，传动离合没分开的情况下停车，驾驶员离开压路机。1、不熄火停放发动机运转时，短时停车应该传动离合分开（见启动前准备）。2

7、、熄火停放3、斜坡停放压路机熄火放在斜坡上，应在前后轮下面塞上楔块。4、应保证压路机停放的位置不会引起交通事故。5、压路机拖行一般不应超过200m。6、压路机拖行时应使静液压装置位于脱行状态，即位于静液压装置下方的小按钮压入泵体内，且拖行速度不应高于3kmh八、吊装1、起吊前，应检查吊装钩是否松动。2、起吊时，应确信机子的任何部位均与吊链无牵挂。3、吊链或钢丝绳都必须按有关规程去设计。4、不要在吊起的机子下面走动。第四部分保养及维护说明维护、保养之前，要仔细阅读压路机的说明书和柴油机说明书，熟练的掌握和应用两种说明书给出的保养规程。合理的保养可以延长机器的使用寿命，在施工过程中少出或不出故障，

8、以提高工作效率，这里给出的保养规程应严格地予以遵守。一、润滑剂和柴油本压路机保养使用三种润滑剂，分别用A、B、C代表，在被认为是最重要的地方，一般要使用特殊的润滑剂。当润滑剂加注过多或过少时都会引起零部件运转时发热，从而导致零件急剧磨损。A：钙基润滑脂B:柴油机机油1、（-15C-5C）HCA-82、（-10C-30C）HCA-Il3、（30）HCA-14C:液压油:MoBI1.EDTEl8或MOBI1.E26液压油，也可选用符合SAE20W20等级的其他液压油。D：柴油机燃油1、（高于-15C）20号2、（高于-5C）/0号3、（高于5）0号4、（高于25）10号注意：在过冷或过热的条件下工

9、作时，应使用其它润滑剂和柴油，可以向制造厂联系咨询二、保养项目1、每日（没工作8小时）保养保养项目名称润滑剂或柴油柴油机燃油箱加油D*柴油机曲轴机油尺检查、加油B*液压油杯油平面检查、加油C刮泥板检查平皮带张紧轮加油口连接螺栓、螺母注润滑脂检查A2、每周（每工作40小时）保养保养项目名称润滑剂或柴油三角皮带张紧程度检查链条张紧程度检查前轮左支板加油口注润滑脂A后轮支架加油口注润滑脂A转向球头加油口注润滑脂A手制动检查倒顺手柄拉杆检查振动传动轴承座加油口注润滑脂A3、每月（每工作160小时）保养保养项目名称润滑剂或柴油柴油机气缸盖螺母、杠杆螺母、曲轴平衡块螺栓检查*气门间隙检查调整*柴油机曲轴箱

10、内部清洗并加新机油B*柴油机空气滤清器清洗或更换*三角皮带磨损情况检查振动离合器拉线检查橡胶减震块损坏情况检查4、每半年（每工作800小时）保养保养项目名称润滑剂或柴油平皮带磨损情况检查注：（1）、柴油机保养应严格遵守178F说明书中的保养规程。（2）、压路机保养项目中带*见178F说明书中的保养说明。三、每日（每工作8小时）保养1、检查液压油杯中油平面，如油平面低于油杯中油线应加注C类液压油，见图9保养示意图。2、检查刮泥板与压轮之间的距离，如太小或太大应调整其间隙，调节时先松开固定螃栓，调节刮泥板与压轮间有2mm间隙后，锁紧固定螺栓即可。3、平皮带张紧轮加油口加注钙基润滑脂见图9保养示意图

11、。4、检查各部分联接螺栓是否松动，如有松动现象，应及时紧固易松动及重要部位，如柴油机联接螺栓，车架联接螺栓等应重点检查。四、每周（每工作40小时）保养1、检查三角皮带张紧程度，如果三角皮带过松或过紧都将影响传动性能,具体调节方法如下,见图4。松开静液压传动装置班I定螺栓1（四颗），移动静液压传动装置2使三角皮带具有正常张紧力后,拧紧固定螺栓1。2、前轮左支板加油口加注钙基润滑脂，见图9保养示意图。3、后轮支架加油口加注钙基润滑脂，见图9保养示意图。4、转向球头加油口加注钙基润滑脂，见图9保养示意图。5、振动传动轴承座加油口加注钙基润滑脂，见图9保养示意图。五、每月（每工作160小时）保养1、检

12、查三角皮带的磨损情况，如磨损严重须更换可按以下方法更换，见图5。拧开柴油机固定螺母1及联接轴固定螺栓3；移动柴油机2,取下联接轴4；取下三角皮带5,换上同型号三角皮带；装上联接轴4；紧固联接轴固定螺栓3；紧固柴油机固定缥母1。注意：在紧固柴油机固定螺母1时，应使轴4、6轴线保持同心。2、检查振动离合器拉线，如果振动离合器拉线过长或过短，离合器都将无法使用，具体调节方法如下，见图6。在拉线靠近离合器的一端，可用调节螺丝1和固定螺母2调节拉线，直至振动操纵手柄在振动位置，离合器与平皮带轮结合，在静碾位置时脱离即可。3、检查12个橡胶减震块是否有裂纹，断裂现象，如减震块已损坏应及时更换，否则将严重损害压路机寿命。具体更换方法如下，见图7。拆下装在振动轴H上的平皮带轮9；拆下左支板与前机身1的联接螺栓2,及右支架与机身1的联接螺栓7；拿下左支板3与右支架8；拿下左法兰板4及内齿圈12；换下已损坏的减震块6,换上同型号新减震块。注意：以上各步工作必须在车架被支起或吊起的前提下进行。六、每半年（每工作800小时）保养检查平皮带磨损情况，如有损坏可按以下方法更换，见图8。取下离合器销钉1,使离合器拉线线与离合器分离；松开平皮带张紧轮固定螺母7,取下平皮带张紧轮8；拧开顶丝2,向上抬起离合器操纵板3；取下离合器4,取下平皮带5；清洁平皮带轮6,装上同型号新平皮带。
