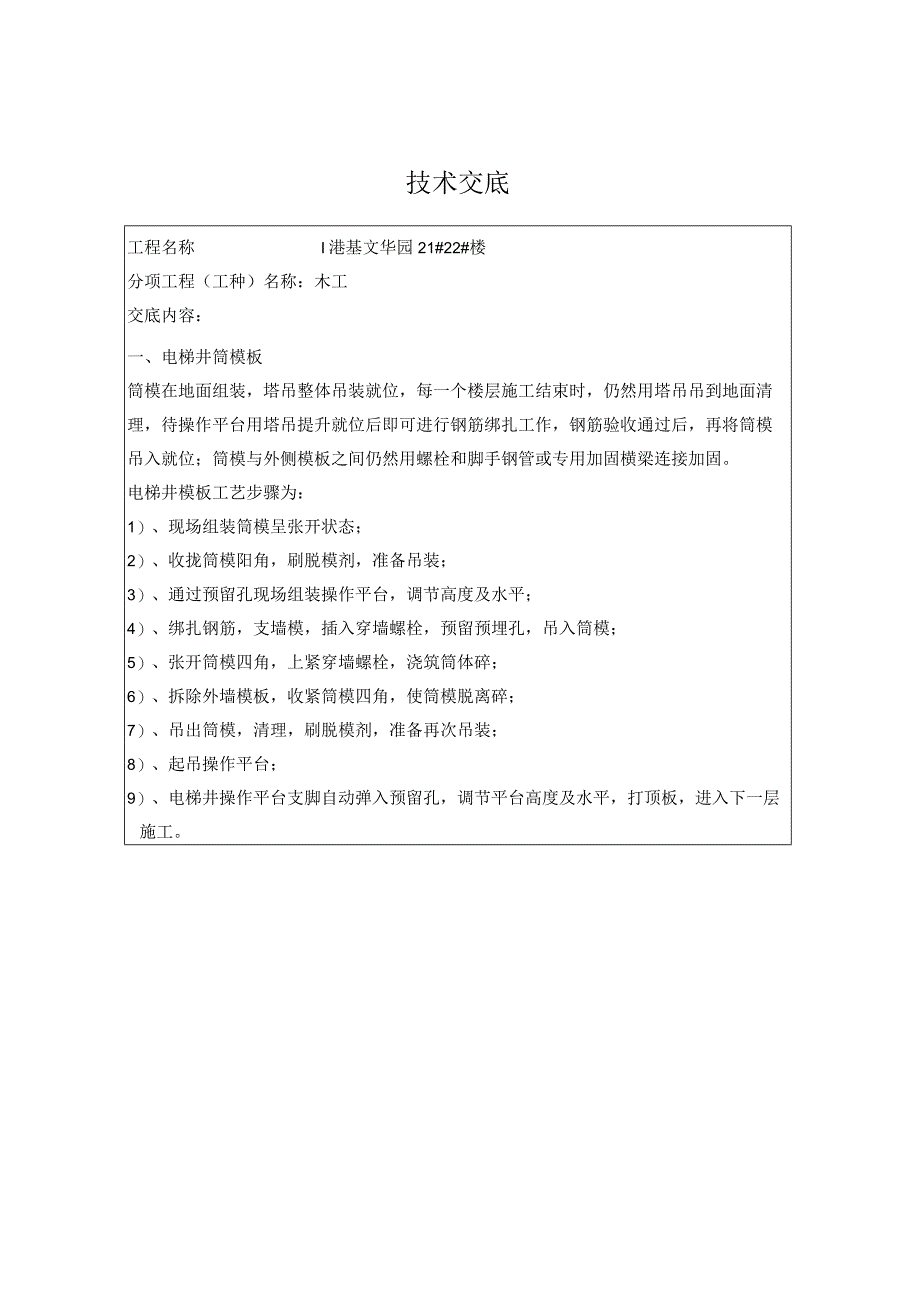

1、技术交底工程名称I港基文华园21#22#楼分项工程（工种）名称：木工交底内容：一、电梯井筒模板筒模在地面组装，塔吊整体吊装就位，每一个楼层施工结束时，仍然用塔吊吊到地面清理，待操作平台用塔吊提升就位后即可进行钢筋绑扎工作，钢筋验收通过后，再将筒模吊入就位；筒模与外侧模板之间仍然用螺栓和脚手钢管或专用加固横梁连接加固。电梯井模板工艺步骤为：1）、现场组装筒模呈张开状态；2）、收拢筒模阳角，刷脱模剂，准备吊装；3）、通过预留孔现场组装操作平台，调节高度及水平；4）、绑扎钢筋，支墙模，插入穿墙螺栓，预留预埋孔，吊入筒模；5）、张开筒模四角，上紧穿墙螺栓，浇筑筒体碎；6）、拆除外墙模板，收紧筒模四角，

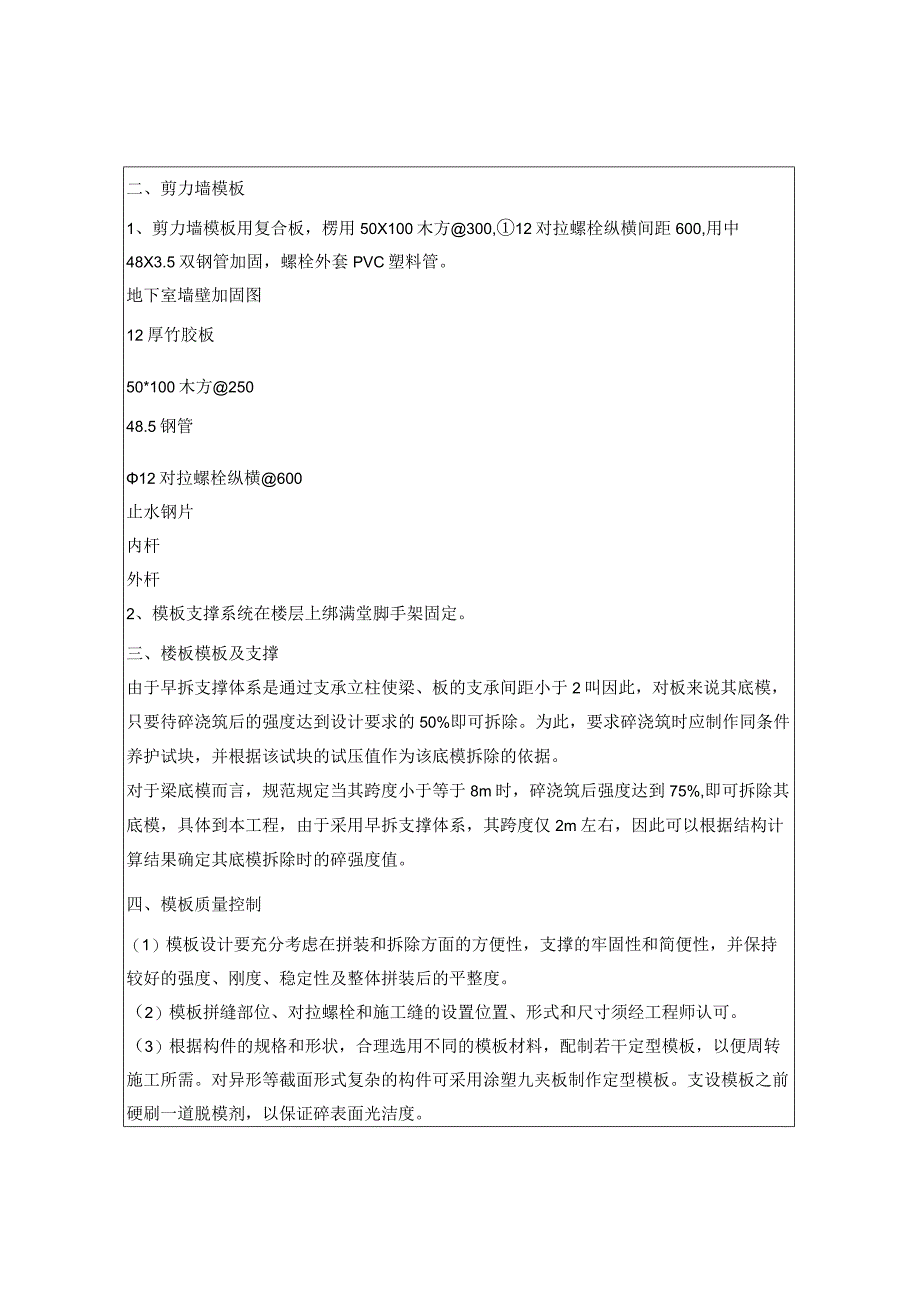

2、使筒模脱离碎；7）、吊出筒模，清理，刷脱模剂，准备再次吊装；8）、起吊操作平台；9）、电梯井操作平台支脚自动弹入预留孔，调节平台高度及水平，打顶板，进入下一层施工。二、剪力墙模板1、剪力墙模板用复合板，楞用50X100木方300,12对拉螺栓纵横间距600,用中48X3.5双钢管加固，螺栓外套PVC塑料管。地下室墙壁加固图12厚竹胶板50*100木方25048.5钢管12对拉螺栓纵横600止水钢片内杆外杆2、模板支撑系统在楼层上绑满堂脚手架固定。三、楼板模板及支撑由于早拆支撑体系是通过支承立柱使梁、板的支承间距小于2叫因此，对板来说其底模，只要待碎浇筑后的强度达到设计要求的50%即可拆除。为此

3、，要求碎浇筑时应制作同条件养护试块，并根据该试块的试压值作为该底模拆除的依据。对于梁底模而言，规范规定当其跨度小于等于8m时，碎浇筑后强度达到75%,即可拆除其底模，具体到本工程，由于采用早拆支撑体系，其跨度仅2m左右，因此可以根据结构计算结果确定其底模拆除时的碎强度值。四、模板质量控制（1）模板设计要充分考虑在拼装和拆除方面的方便性，支撑的牢固性和简便性，并保持较好的强度、刚度、稳定性及整体拼装后的平整度。（2）模板拼缝部位、对拉螺栓和施工缝的设置位置、形式和尺寸须经工程师认可。（3）根据构件的规格和形状，合理选用不同的模板材料，配制若干定型模板，以便周转施工所需。对异形等截面形式复杂的构件

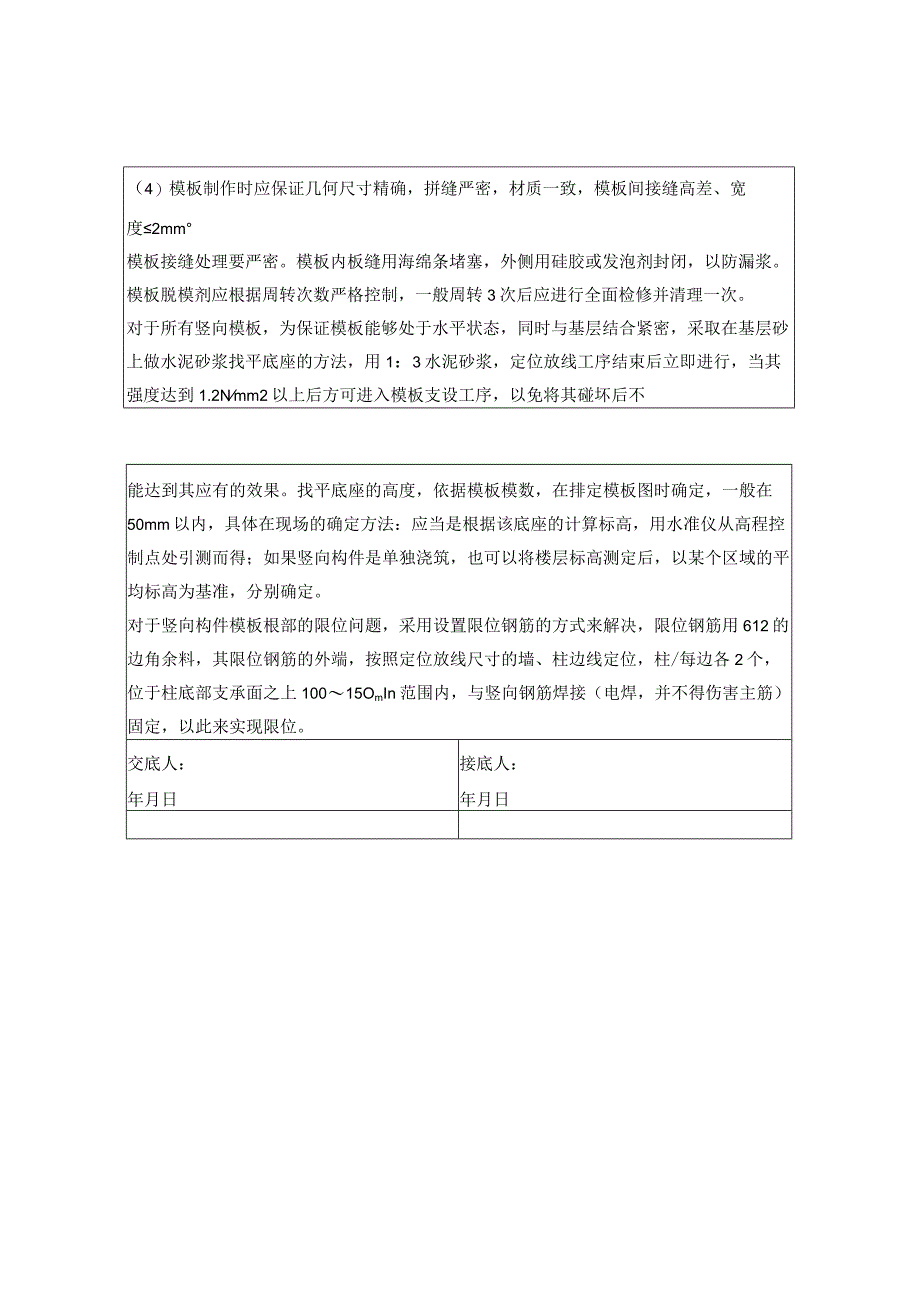

4、可采用涂塑九夹板制作定型模板。支设模板之前硬刷一道脱模剂，以保证碎表面光洁度。（4）模板制作时应保证几何尺寸精确，拼缝严密，材质一致，模板间接缝高差、宽度2mm模板接缝处理要严密。模板内板缝用海绵条堵塞，外侧用硅胶或发泡剂封闭，以防漏浆。模板脱模剂应根据周转次数严格控制，一般周转3次后应进行全面检修并清理一次。对于所有竖向模板，为保证模板能够处于水平状态，同时与基层结合紧密，采取在基层砂上做水泥砂浆找平底座的方法，用1：3水泥砂浆，定位放线工序结束后立即进行，当其强度达到1.2Nmm2以上后方可进入模板支设工序，以免将其碰坏后不能达到其应有的效果。找平底座的高度，依据模板模数，在排定模板图时确定，一般在50mm以内，具体在现场的确定方法：应当是根据该底座的计算标高，用水准仪从高程控制点处引测而得；如果竖向构件是单独浇筑，也可以将楼层标高测定后，以某个区域的平均标高为基准，分别确定。对于竖向构件模板根部的限位问题，采用设置限位钢筋的方式来解决，限位钢筋用612的边角余料，其限位钢筋的外端，按照定位放线尺寸的墙、柱边线定位，柱/每边各2个，位于柱底部支承面之上10015OmIn范围内，与竖向钢筋焊接（电焊，并不得伤害主筋）固定，以此来实现限位。交底人：年月日接底人：年月日
