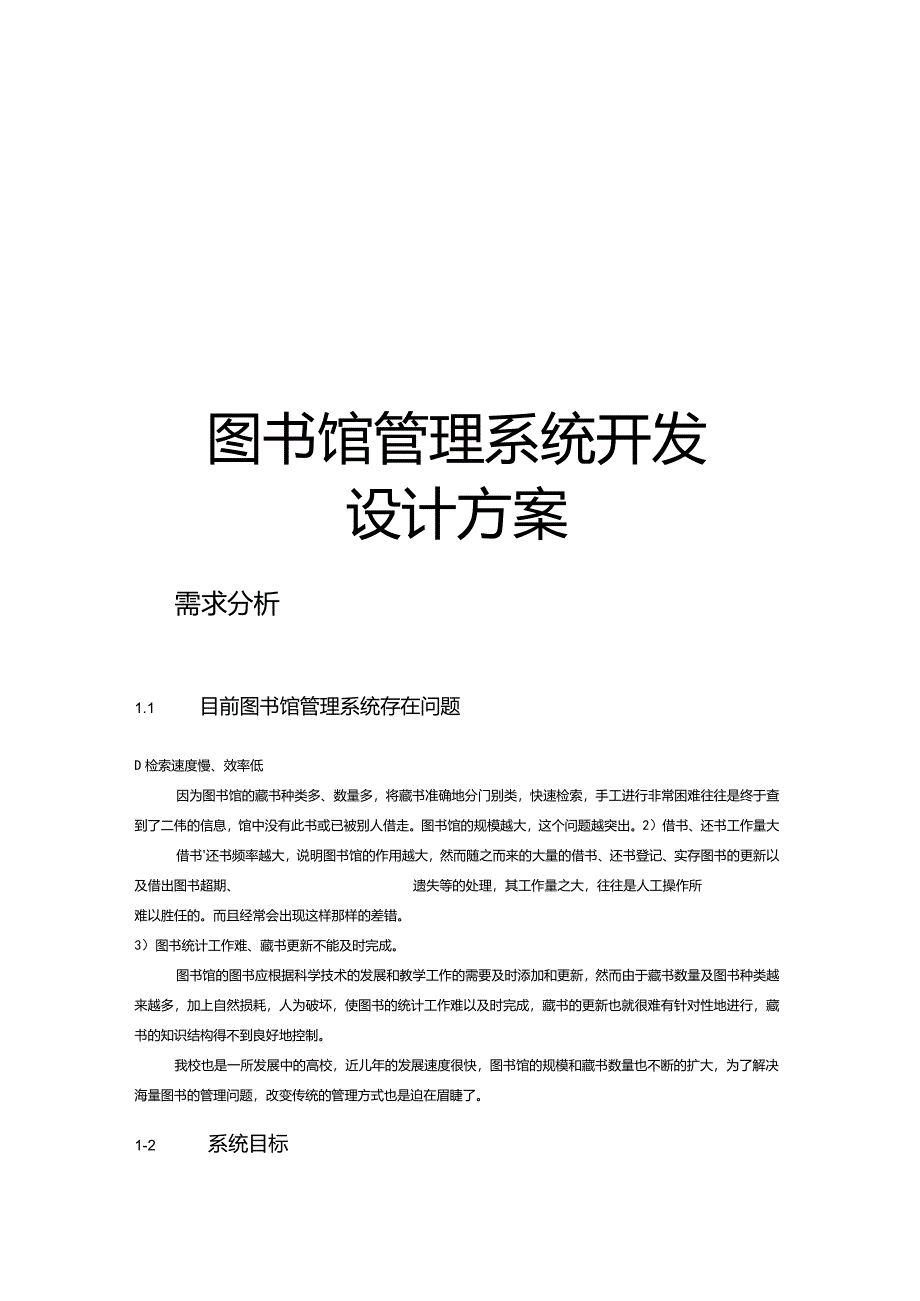

1、图书馆管理系统开发设计方案需求分析1.1目前图书馆管理系统存在问题D检索速度慢、效率低因为图书馆的藏书种类多、数量多，将藏书准确地分门别类，快速检索，手工进行非常困难往往是终于查到了二伟的信息，馆中没有此书或已被别人借走。图书馆的规模越大，这个问题越突出。2）借书、还书工作量大借书还书频率越大，说明图书馆的作用越大，然而随之而来的大量的借书、还书登记、实存图书的更新以及借出图书超期、遗失等的处理，其工作量之大，往往是人工操作所难以胜任的。而且经常会出现这样那样的差错。3）图书统计工作难、藏书更新不能及时完成。图书馆的图书应根据科学技术的发展和教学工作的需要及时添加和更新，然而由于藏书数量及图书

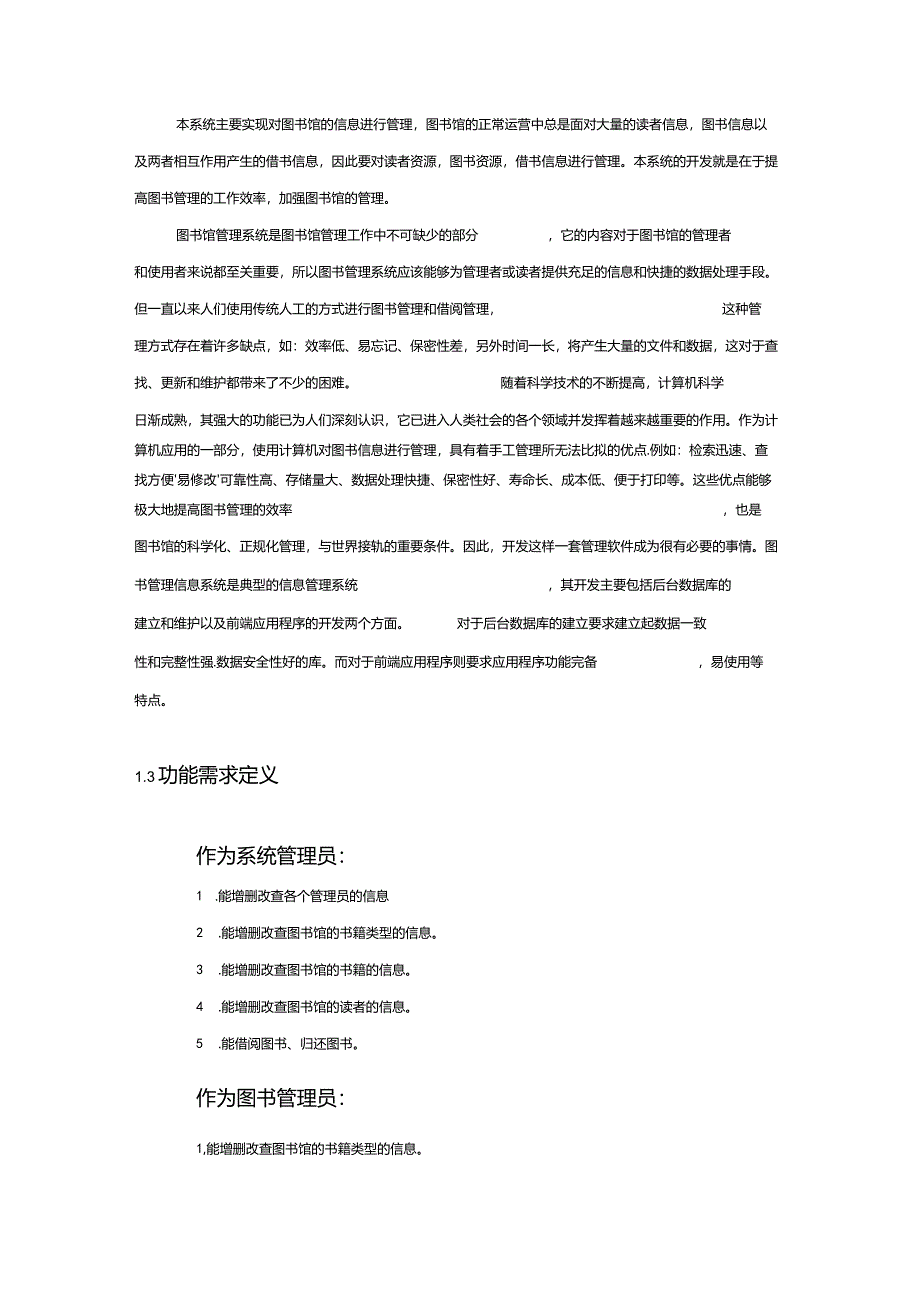

2、种类越来越多，加上自然损耗，人为破坏，使图书的统计工作难以及时完成，藏书的更新也就很难有针对性地进行，藏书的知识结构得不到良好地控制。我校也是一所发展中的高校，近儿年的发展速度很快，图书馆的规模和藏书数量也不断的扩大，为了解决海量图书的管理问题，改变传统的管理方式也是迫在眉睫了。1-2系统目标本系统主要实现对图书馆的信息进行管理，图书馆的正常运营中总是面对大量的读者信息，图书信息以及两者相互作用产生的借书信息，因此要对读者资源，图书资源，借书信息进行管理。本系统的开发就是在于提高图书管理的工作效率，加强图书馆的管理。图书馆管理系统是图书馆管理工作中不可缺少的部分，它的内容对于图书馆的管理者和使

3、用者来说都至关重要，所以图书管理系统应该能够为管理者或读者提供充足的信息和快捷的数据处理手段。但一直以来人们使用传统人工的方式进行图书管理和借阅管理，这种管理方式存在着许多缺点，如：效率低、易忘记、保密性差，另外时间一长，将产生大量的文件和数据，这对于查找、更新和维护都带来了不少的困难。随着科学技术的不断提高，计算机科学日渐成熟，其强大的功能已为人们深刻认识，它已进入人类社会的各个领域并发挥着越来越重要的作用。作为计算机应用的一部分，使用计算机对图书信息进行管理，具有着手工管理所无法比拟的优点.例如：检索迅速、查找方便易修改可靠性高、存储量大、数据处理快捷、保密性好、寿命长、成本低、便于打印等

4、。这些优点能够极大地提高图书管理的效率，也是图书馆的科学化、正规化管理，与世界接轨的重要条件。因此，开发这样一套管理软件成为很有必要的事情。图书管理信息系统是典型的信息管理系统，其开发主要包括后台数据库的建立和维护以及前端应用程序的开发两个方面。对于后台数据库的建立要求建立起数据一致性和完整性强.数据安全性好的库。而对于前端应用程序则要求应用程序功能完备，易使用等特点。1.3功能需求定义作为系统管理员：1 .能增删改查各个管理员的信息2 .能增删改查图书馆的书籍类型的信息。3 .能增删改查图书馆的书籍的信息。4 .能增删改查图书馆的读者的信息。5 .能借阅图书、归还图书。作为图书管理员：1,能

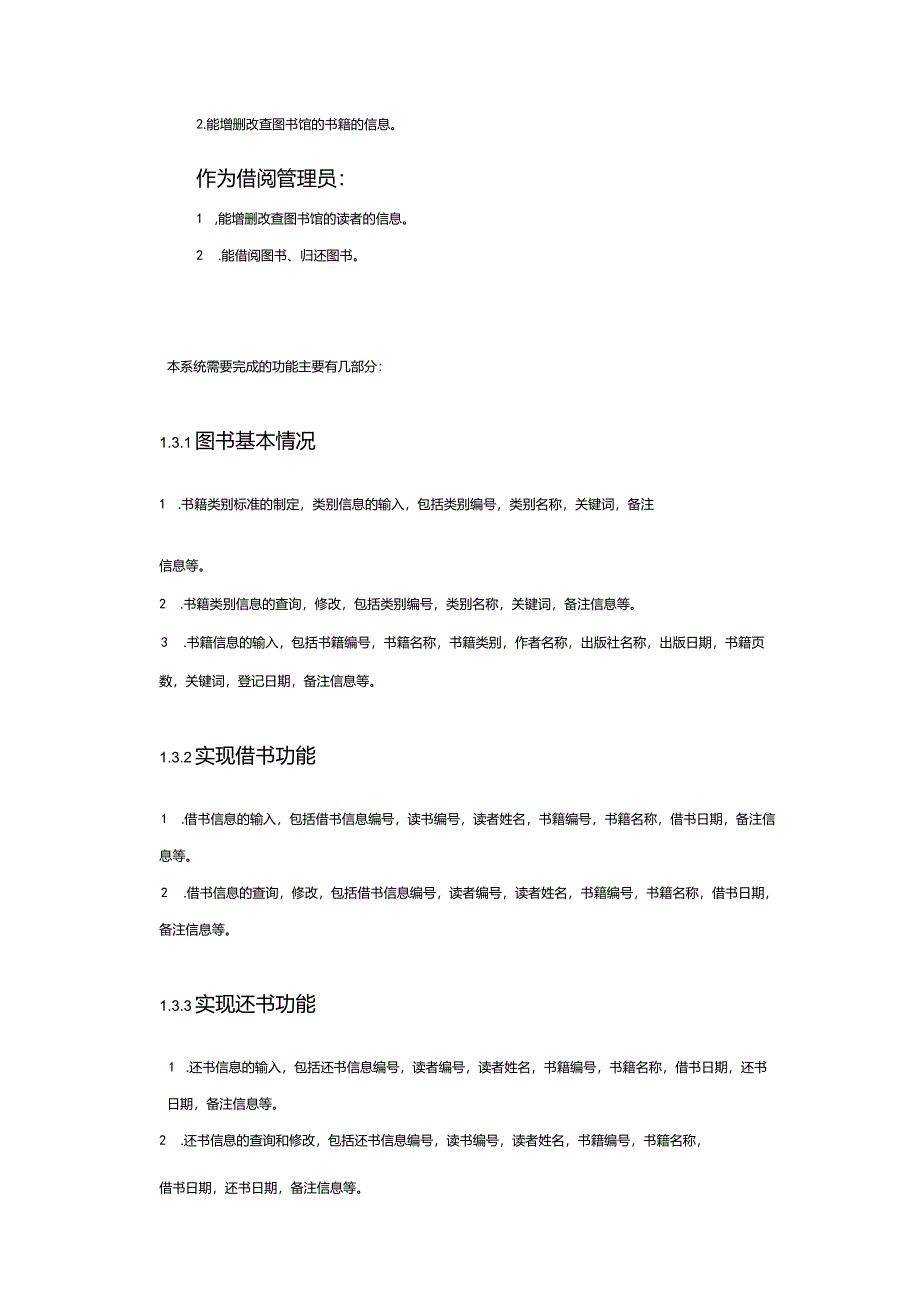

5、增删改查图书馆的书籍类型的信息。2.能增删改查图书馆的书籍的信息。作为借阅管理员：1 ,能增删改查图书馆的读者的信息。2 .能借阅图书、归还图书。本系统需要完成的功能主要有几部分：1.3.1图书基本情况1 .书籍类别标准的制定，类别信息的输入，包括类别编号，类别名称，关键词，备注信息等。2 .书籍类别信息的查询，修改，包括类别编号，类别名称，关键词，备注信息等。3 .书籍信息的输入，包括书籍编号，书籍名称，书籍类别，作者名称，出版社名称，出版日期，书籍页数，关键词，登记日期，备注信息等。1.3.2实现借书功能1 .借书信息的输入，包括借书信息编号，读书编号，读者姓名，书籍编号，书籍名称，借书日

6、期，备注信息等。2 .借书信息的查询，修改，包括借书信息编号，读者编号，读者姓名，书籍编号，书籍名称，借书日期，备注信息等。1.3.3实现还书功能1 .还书信息的输入，包括还书信息编号，读者编号，读者姓名，书籍编号，书籍名称，借书日期，还书日期，备注信息等。2 .还书信息的查询和修改，包括还书信息编号，读书编号，读者姓名，书籍编号，书籍名称，借书日期，还书日期，备注信息等。图书查询可以对图书进行的精确查询并讲查询信息以列表的方式呈现给用户，方便用户查找信息。2系统功能结构图图书馆管理系统系统管理借阅管理书曩翼理她用户管理修女过修改信修改密码删除用户编辑用户添加用户3业务流程图31用户管理3.2

7、书籍类型管理3. 5借阅管理3.5.1借阅3.5.2归还4绘制数据流图数据流程图可以清楚的表示各个模块之间的调用关卜面是数据流程图:顶层图:PO管管管管 管普管(F3) i： (F5) i? (F7) ?rF9吉飞户1)封(可可Dl1层图:P2(F3)节(FS)；(F7)二(Fg)T(FT)广(卜1力管管管管(FI)Pl可 WJser- T2管管 管管F5) : F7 ； - I * A 01 I Library管管管管管一g)管一(Fll)管(F12)层图:P2.2J管管管管(F3)Dl(F2)u,tbUsorD11.ibraryD4tbReader.D2RtbBorrow3层图：P2.6借

8、阅管理(F6)/P261处理书籍(FlO)信息雪伊762I处理读者(F8)信息1-J(F13)(F14)5ER图ERP2.6,3)处理借阅.信息非肃rJbrary数据字典数据元素1. tbBook中的字段：名称:Bid别名：书籍编号类型:nvarchar(50)取值范围：0-50取值含义：标识书籍的编号长度：50名称：Bookname别名：书籍名类型：nvarchar(50)取值范围：0-50取值含义：标识书籍的名称长度：50名称：Typename别名：所属类型类型：nvarchar(50)取值范围：0-50取值含义：标识书籍的类型长度：50(4)名称：Author别名：作者类型：nvarch

9、ar(50)取值范围：0-50取值含义：标识书籍的作者长度：50名称：Zt别名：当前复本量类型：nvarchar(50)取值范围：0-50取值含义：标识书籍的当前复本量长度：502. tbBorrow中的字段：名称：Jyid别名：借阅编号类型：nvarchar(50)取值范围：0-50取值含义：标识借阅信息条目的编号长度：50(2)名称：Rid别名：读者编号类型：nvarchar(50)取值范围：0-50取值含义：标识借阅信息条目的读者长度：50(3)名称：Bid别名：书籍编号类型：nvarchar(50)取值范围：0-50取值含义：标识借阅信息条目的书籍长度：50名称：Jsdate别名：借书

10、日期类型：datetime取值范围：0-8取值含义：标识借阅信息条目的借阅日期长度：8(5)名称：Hsdate别名：还书日期类型：datetime取值范围：0-8取值含义：标识借阅信息条目的还书日期长度：83. tbBtype中的字段：名称:Typeid别名：书籍类型编号类型：nvarchar(50)取值范围：0-50取值含义：标识该书籍类型的编号长度：50(2)名称：Typename别名：书籍类型名称类型：nvarchar(50)取值范围：0-50取值含义：标识该书籍类型的名称长度:50名称：Jt别名：借阅天数类型：Int取值范围：0-4取值含义：标识该书籍类型的可借阅天数长度：4名称：Fj

11、别名：罚金类型：money取值范围：0-8取值含义：标识该书籍类型过期后每天的罚金数长度：84. tbReader中的字段：(1)名称：Rid别名：读者编号类型：nvarchar(50)取值范围：0-50取值含义：标识该读者的编号长度：50名称:Readername别名：读者姓名类型：nvarchar(50)取值范围：0-50取值含义：标识该读者的姓名长度：50名称：Phone别名：读者联系电话类型：nvarchar(50)取值范围：0-50取值含义：标识该读者的联系电话长度：50(4)名称：Maxjsl别名：最大借阅量类型：Int取值范围：0-4取值含义：标识该读者可借书量的最大值长度：4(

12、5)名称：Yjsl别名：当前借书量类型：Int取值范围：0-4取值含义：标识该读者的当前借阅量长度：45. tbser中的字段：(1)名称：Useid别名：用户编号类型：nvarchar(50)取值范围：0-50取值含义：标识该读者的编号长度：50(2)名称:Name别名：用户名类型：nvarchar(50)取值范围：0-50取值含义：标识该读者的编号长度:50名称:Pass别名：用户密码类型：nvarchar(50)取值范围：0-50取值含义：标识该读者的编号长度：50名称：QX别名：权限类型：nvarchar(50)取值范围：0-50取值含义：标识该读者的编号长度：50(5)名称：Phon

13、e别名：用户联系电话类型：nvarchar(50)取值范围：0-50取值含义：标识该读者的编号长度：50数据结构1 .名称：书籍说明：定义了书籍的有关信息结构：书籍编号，书籍名称，书籍类型，作者，当前复本量;2 .名称：读者说明：定义了读者的有关信息结构：读者编号，读者姓名，最大借阅星，当前借阅量3 .名称：用户说明：定义管理员，即系统使用者的有关信息结构：用户编号，用户名，用户密码，权限数据流4 .数据流符号：Fl(1)名称：登录信息(2)来源：用户去处:P2.1(4)组成：Name+Pass+Qx(5)流通量:(6)最大流通量：5 .数据流符号：F2(1)名称：用户信息(2)来源：tbUser(3)去处：P2.2(4)组成：Userid+Name+Pass+Qx(5)流通量:(6)最大流通量：3. 数据流符号：F3(1)名称：处理后用户信息(2)来源：P2.2去处：Library(4)组成：Userid+Name+Pass+Qx(5)流通量：(6)最大流通量：4. 数据流符号：F4名称：书籍类型信息来源：tbType去处：P2.3(4)组成：TyPeid+Typename+Jt+Fj
