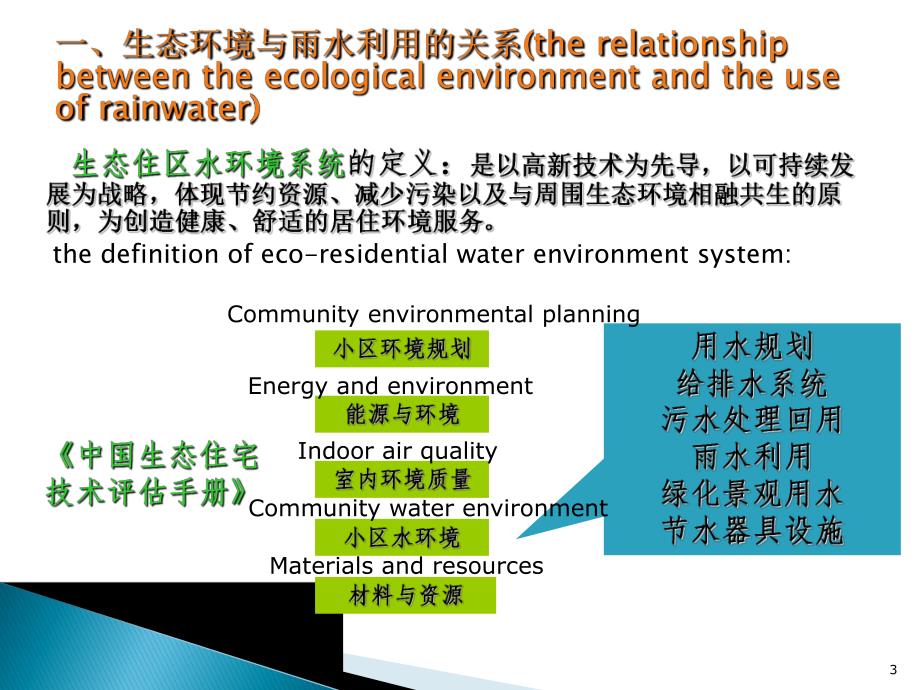

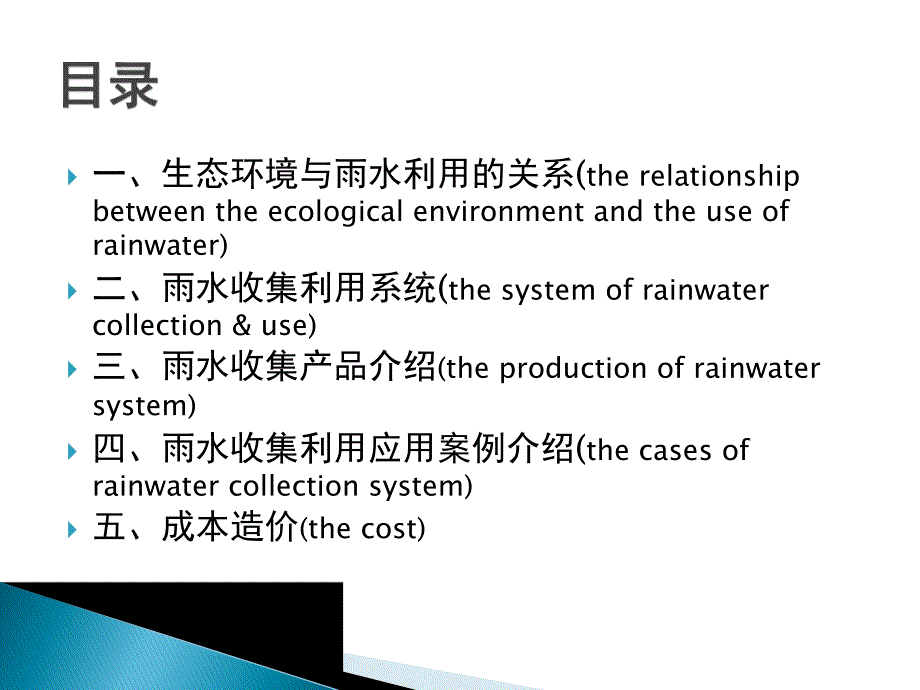

1、一、生态环境与雨水利用的关系(the relationship between the ecological environment and the use of rainwater)二、雨水收集利用系统(the system of rainwater collection&use)三、雨水收集产品介绍(the production of rainwater system)四、雨水收集利用应用案例介绍(the cases of rainwater collection system)五、成本造价(the cost)the definition of eco-residential water

2、environment system:3Community environmental planningEnergy and environmentIndoor air qualityCommunity water environmentMaterials and resources4利用水环循排 水 雨 水自来水 外河水住宅区模型RainwaterWaterDrainageRiverRecycleReuseWater道道道湖 泊 回 水净 化 后 外 河 水循 环 净 化 出 水中 水雨 水湖 泊 补 水绿 化 喷 灌道 路 冲 洗外河外 河 补 水跌 水 系 统喷 泉 系 统冷 雾 系 统

3、荷 花 池 蓄 水 箱雨 水 净 化 系 统中 水 净 化 系 统河 水 净 化 系 统供 水 系 统5Eco-residential water balance diagramQuality miscellaneous drainage6One community of 300,000 square meters,greening rate by 50 percent,the annual water consumption of about 90,000 cubic meters of green,the annual water supply fee is 225,000 yuan(wa

4、ter 2.5 yuan/cubic meters).Such as the use of rainwater reuse spray irrigation,saving at least 160,000 years or more7The basic concepts of rainwater system8雨水的种类：屋顶雨水草地雨水路面雨水三种水质比较：好较差一般 收集面积：Rainwater collection area primarily is on the basis of post-collection use(dosage),as well as the collection

5、 of surface runoff coefficient to decide.stylesRoof Green-landRoadComparisonGoodBad Common Collection areaUse of rain water purification system蓄水池景观湖盲沟9模式一：清洁雨水(如屋顶草地雨水)收集直接补充景观湖Modle1:Clean rain water(such as the roof of grass rain)to collect direct supplementary landscape lake特点:系统简单、投资低；量小首先通过计算，

6、确定所需要的收集面积。首先通过计算，确定所需要的收集面积。10屋顶雨水收集直排进入人工湖Roof rainwater harvesting in-line to enter the artificial lakeRainwater harvesting grass line to enter the landscape lake11塑料盲沟Plastic blind ditch The lake by the percolation of rainwater infiltration into the landscape Lake Ditch渗 透 管土 工 布卵 石景 观 湖湖 边 渗 滤

7、沟12渗滤沟至人工湖排水口 景观湖调蓄池排入下游雨水管网排入下游雨水管网景观湖调蓄池控制液面13Storage poolControl surfaceStorage poolRainwater pipe14modle2:Purification of the entire rainwater harvesting雨水收集沉砂，截污初雨弃除消毒去除管网中较大的杂质和部分泥沙弃除23mm初期雨水（规范要求）特点:系统较复杂；收集量大gridDisposable flow wellsDisposable flow wellsFine filtration systemPond clearanceWa

8、ter supply system埋地及地上式储水罐、贮水方块Underground and aboveground storage tank type,storage box主要功能：主要功能：一体化HDPE雨水贮存利用设备，是以HDPE密封式贮罐为基体，在罐内设置相应的机电设备。罐体可以安放在地面上或者埋入地下，自屋面或者其他集流场所收集的雨水在罐内做简单处理。贮水可以通过自动化设备提供给冲厕、浇灌绿地、洗车、水景等用途。罐内设有水位计量装置，最低水位时限制吸水，提示引入其他水源。适用范围：适用范围：该设备可广泛应用于小型建筑、别墅、洗车场、住宅的雨水收集与利用。主要材质及功能主要材质及功

9、能：以聚丙烯塑料模块相组合，形成一个地下水池，在水池周围根据工程的需要可以包裹防渗不透水和可以入渗透水的两种土工布，作成贮水型和渗透型的两种不同类型。塑料模块组合的水池安装方便，承载力大。水池上方可做为绿地，种植花草和树木等，起到美化环境的作用。适用范围：适用范围：该设备可广泛应用于地下贮水池、调洪池及入渗池。陶瓷透水硅砂砖Silica permeable ceramic tiles 具有透水保湿之功能，可广泛铺设于人行道，广场，停车场，公园，住宅区等，功能性：陶瓷透水硅砂砖为多孔结构，遇有雨水等，可迅速渗入地下，滋润大地，具有透气，防滑，减噪等特点。舒适性：所蓄积水份，在热天通过蒸发作用可抑

10、制路面表面的温度，具有减轻城市热岛效应的效果。色彩:有多种颜色的天然石材般的外观颜色，根据不同的施工场所,可制造出格调高雅的城市景观。高强度：虽然多孔质结构，但强度很高，可用于停车场等铺设。安全性：由于表面粗糙，保水性，透水性高，即使是雨天步行也不会滑倒，并且步行舒适度高。渗透式弃流井、渗透式雨水井 800渗透式弃流井采用LDPE材质。井体可去除降雨过程中初期雨水中的杂质。其内部结构科学。安装后,不易损坏,只需定期清理即可。渗透式弃流井规格(mm600;H=1000,800;H=1400适用范围用于雨水入渗管路的分段连结处，通常设置在绿地内，也可置于行人路面和公园及人行广场行人路面和公园及人行

11、广场。材质及功能:选用LDPE材料。收集道路雨水、绿地雨水或直接接入屋面雨水，收集道路雨水、绿地雨水或直接接入屋面雨水，可通过井体本身的渗透孔渗入地下，以起到补充地下水，减少径流的作用，可通过井体本身的渗透孔渗入地下，以起到补充地下水，减少径流的作用，常与渗透管配合使用。其技术原理与渗透式弃流井相似。满足绿色建筑评价标准 GB/T 503782006对于居住建筑节水与水资源利用中关于雨水收集利用的内容为：Living and building water-saving use of water resources on the content of the use of rainwater h

12、arvesting for:4.3.6 合理规划地表与屋面雨水径流途径，降低地表径流，采用多种渗透措施增加雨水渗透量。Rational planning of surface and roof channels rainwater runoff and reduce surface runoff,using a variety of measures to increase infiltration of rainwater infiltration volume4.3.7 绿化用水、洗车用水等非饮用水采用再生水、雨水等非传统水源。Green water,washing water and o

13、ther non-potable use of reclaimed water,rainwater and other non-traditional sources of water.4.3.8 绿化灌溉采用喷灌、微灌等高效节水灌溉方式。Greening irrigation using sprinkler irrigation,micro-irrigation,such as efficient water-saving irrigation methods4.3.10 降雨量大的缺水地区，通过技术经济比较，合理确定雨水集蓄及利用方案。Rainfall in large water are

14、as,through technical and economic comparison,reasonably determine and use of rainwater harvesting program.4.3.11 非传统水源利用率不低于10。Utilization of non-traditional sources of water not less than 10%.满足绿色建筑评价标准 GB/T 503782006对于公共建筑节水与水资源利用中关于雨水收集利用的内容为：Water-saving and building for public use of water reso
