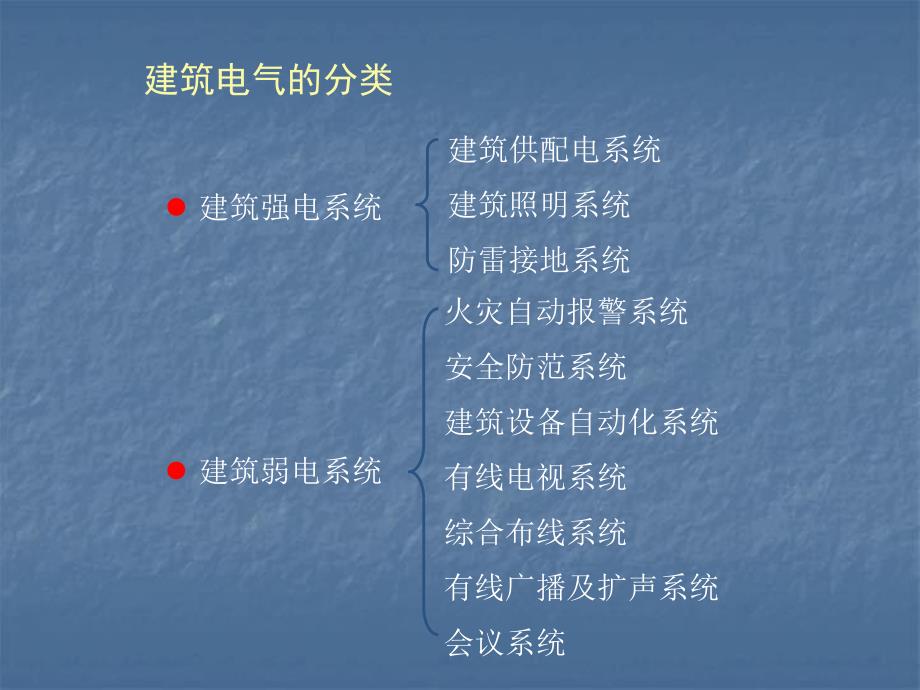

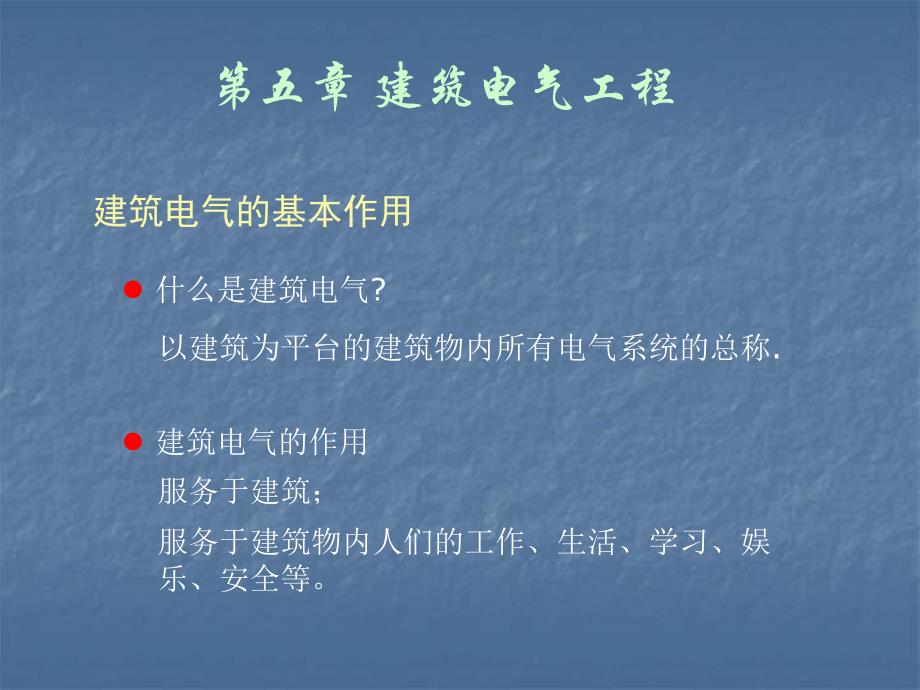

1、第五章 建筑电气工程建筑电气的基本作用 l 什么是建筑电气?以建筑为平台的建筑物内所有电气系统的总称.l 建筑电气的作用服务于建筑；服务于建筑物内人们的工作、生活、学习、娱乐、安全等。建筑电气的分类 l 建筑强电系统l 建筑弱电系统 建筑供配电系统 建筑照明系统 防雷接地系统 火灾自动报警系统 安全防范系统 建筑设备自动化系统 有线电视系统 综合布线系统 有线广播及扩声系统 会议系统 建筑变配电系统及照明建筑供电系统l 什么是建筑供电系统？建筑物的变电所、配电房内的电气内容。也就是建筑物的电源部分。l 负荷分级和供电电源 负荷分级：一级负荷：二级负荷：三级负荷：中断供电将造成人身伤亡、重大政治

2、影响、重大经济损失、公共场所秩序的严重混乱等为一级负荷。中断供电将造成较大政治影响、较大经济损失、公共场所秩序混乱者为二级负荷。不属于一、二级的负荷。中断供电将发生爆炸、火灾或严重中毒、影响计算机网络正常工作等的一级负荷称为特别重要的一级负荷。供电电源供电电源 一级负荷需要两路独立电源供电。特别重要的一级负荷还需要应急电源（自备发电机组）二级负荷需要双回路供电。对于供电困难的地区或负荷较小时，也可以由一回6kv以上的专用架空线路供电。三级负荷对供电电源无特殊要求。一切消防用电设备都属于1或2级负荷，都需要双电源供电，且末端供电。发电厂 区域电力网 地方线路网 区域变电所地区变电所用户变电所用户

3、低压配电线路电力网 6.310kV 110500kV 1035kV电力系统组成原理图380/220V220/3801035kvl 负荷分类 电梯、各种泵、各种风机、公共厨房设备等工矿企业的生产机械 灯具,插座,空调设备,计算机、电热水器、电饭煲等依据：供电部门执行的电价不同。照明电价负荷 非工业电力电价负荷 工业电力电价负荷l 电源电压的引入方式电源电压的引入方式 0.22/0.38kV低压引入方式 10kV高压引入方式 35kV高压引入方式 主要适用于小型建筑或总用电量较小的建筑。主要适用于总用电量较大的建筑（一般在315kw以上）此外：高压引入的建筑物中通常都有1、2级负荷，因此，通常需要

4、两路（两回线）引入。适用于总用电量大的建筑。设备选择l 导线和电缆的选择导线和电缆的选择 导线类型选择的总体原则 小电流选电线，大电流选电缆；电线一般选BV导线；电缆一般选YJV电缆。按发热条件选择导线截面积；按允许电压损失选择导线截面积；按机械强度选择导线截面积。聚氯乙稀绝缘电线穿钢管敷设的载流量（A）聚氯乙稀绝缘电线穿塑料管敷设的载流量（A）聚氯乙烯绝缘电线明敷设的载流量（A）l 低压电气设备低压电气设备 低压隔离开关 符号：作用：接通或断开电路。特点：灭弧效果差，不宜带负荷操作。有明显的断开间隙，用于不经常操作的电路。低压断路器 符号：作用：在有负荷的情况下接通或断开电路，同时能切断过载

5、和短路电流，某些产品有过电压、失压保护功能。电流互感器电流互感器 符号：作用：将电路中流过的大电流变换成小电流（额定电流5A），供仪表（电流表、电能表等）测量及指示用。低压开关柜低压开关柜 按照结构形式可分为：固定式开关柜，主要型号有：XL、GXL等。抽屉式开关柜，主要型号有：GCL、GCK等。柜体几何尺寸，以低压抽屉式开关柜为例：宽：600、800、1000;深800、1000;高：2200 mm。2200600(800、1000）800（1000）GCL开关柜尺寸（低压）配电系统l 配电系统？配电系统？根据建筑物内所有用电设备负荷（功率）大小、负荷类型、对供电可靠性的要求（重要程度）等因素

6、，确定对各个用电设备（箱、柜）供电的方式。配电系统有低压配电系统和高压配电系统两种，建筑物内部主要为低压配电系统.l 放射式配电放射式配电 特点：各楼层的配电箱、柜与配电房的总配电柜之间是单独敷设的线路，各配电线路故障互不影响，供电可靠性高。该方式主要用于多层建筑，或高层建筑的部分配电。配电箱配电房中的配电柜配电房中的配电柜应急照明箱配电箱配电箱水泵控制箱风机控制箱电梯控制箱l 树干式配电树干式配电 特点：多个配电箱（柜）共用一条干线与配电房总配电柜连接。该方式系统灵活性好，干线故障时影响范围较大。主要应用于设备分布比较均匀的场合，尤其适用于高层建筑的照明配电。配电房中的配电柜配电房中的配电柜

7、配电箱配电箱配电箱母线或分支电缆n层2层1层配电房中的配电柜配电房中的配电柜配电箱配电箱配电箱配电箱l 链式配电链式配电 特点与树干式配电相似，适用于距配电房较远而彼此相距又较近的小容量的用电设备，链接的台数不宜大于5台，总容量不宜大于10kw。配电房中的配电柜配电房中的配电柜风机电控箱风机电控箱风机电控箱不宜大于5台配电箱配电箱配电箱l 混合式配电混合式配电 高层建筑的干线配电方式一般均为树干式、放射式配电的混合。配电房中的配电柜配电房中的配电柜配电箱配电箱配电箱配电箱生活泵控制箱风机控制箱电梯控制箱风机控制柜消防泵控制箱应急照明箱污水泵控制箱配电箱配电箱配电箱 建筑电气照明系统什么是建筑电

8、气照明系统什么是建筑电气照明系统?l 建筑物中各个功能性房间内的灯具、风扇、开关、插座的数量及平面布置，以及照明配电箱的数量及平面布置。l 灯具、开关、插座、照明配电箱的配电线路设计。照明基本知识l 光通量（F）光源单位时间内向周围空间辐射出去的使人产生光的感觉的能量。单位：流明（lm）白炽灯荧光灯40W普通白炽灯的光通量约为330lm；40W普通荧光灯的光通量约为2200lm；36W高光效荧光灯的光通量约为3900lm。l 发光强度（发光强度（I）光源在某一特定方向上，单位立体角内的光通量。单位：坎德拉（cd）Fl 照度（照度（E）被照面（工作面）上单位面积接受的光通量。单位：勒克斯（lx）

9、教室照度：300lx以上，走廊照度：50lx以上。l 光效光效光源每消耗1W的电功率所发出的流明数。单位：lm/w。l 显色性显色性 光源照射到物体上所显示出来的颜色，与日光下该物体的颜色相比较（日光下为100），称为光源的显色性。l 色温色温 当一个光源的颜色与完全辐射体（黑体）在某一温度时发生的光色相同时，完全辐射体的温度（k）就称为此光源的色温。光源和灯具l 电光源电光源什么是电光源？将电能转换为光能的设备。电光源种类：热辐射光源、气体放电光源。热辐射光源钨丝真空或惰性气体加入卤素，如溴、碘玻璃罩 白炽灯 卤钨灯属于第1代光源 气体放电光源 利用电流通过灯管中气体而产生放电发光的一种光源

10、。通过掺入不同的气体可有荧光灯、高压汞灯、高压钠灯、金属卤化物灯等。S灯管镇流器触发装置220V荧光灯电路图 荧光灯 金属卤化物灯 在气体放电管内添加金属卤化物（碘、溴、钠、镝、钍等），可提高光效、显色性。属于第2代光源属于第3代光源l 灯具灯具灯具=电光源+灯罩（控罩器）灯罩的作用 重新分配光源发出的光通量。发光强度发光强度=0=90=0=90 提高光效 改善眩光 灯具的分类灯具的分类 灯具的分类可以有很多种方式，如:按照安装方式分类：壁灯、吸顶灯、吊灯、嵌入式灯、地脚灯等。按照用途分类：普通灯、庭院灯、广场灯、应急灯、防潮灯、防爆灯、工矿灯、泛光灯等。l 照明光源和灯具的选择照明光源和灯具

11、的选择 照明光源的选择房屋功能；周围环境；光源的性能参数；灯具的选择灯具的光学特性；灯具的经济性;灯具的使用环境;灯具与建筑物、室内装饰效果的色彩、造型、安装方式等的协调。绿色照明：绿色照明：限制白炽灯的使用；采用紧凑型节能荧光灯取代白炽灯（光效提高7倍，寿命提高10倍）；推荐采用高光效的细管荧光灯（16mm、26mm现阶段主要有T5、T8系列灯管，光效比普通荧光灯提高1/3，寿命提高5倍）。推荐采用金属卤化物灯。采用卤钨灯取代白炽灯（光效提高1倍）；l 灯具的布置灯具的布置 总体原则：灯具的布置应考虑到工作面的照度、照度均匀性、眩光的限制、维修方便、美观、与建筑风格协调。布灯的合理性 距高比

12、合适（L/h）L：灯具的间距，h：灯具的计算高度，灯具离墙的距离一般为灯具间距的1/21/3 灯具安装高度适宜 均匀性布灯 选择性布灯 不考虑室内设施的摆设位置，将灯具均匀的有规律的排列。一般场合均采用此方案。优点：照度均匀、美观、整体效果好。需注意与风扇、风口、扬声器、探头、喷淋头的位置配合。根据工作场所设施布置情况，有选择的布置。照明设计图纸l 照明平面图照明平面图 照明平面图主要应表达下列内容：在建筑平面图的基础上绘制出配电箱、灯具、开关、插座、线路等平面布置，标出回路的编号。标注出线路走向、引入线规格、线路敷设方式和标高、灯具型号容量及安装方式和标高。等等。照明设计图纸由照明平面图和照

13、明系统图组成.L1L2L3L1L2L3 L1L2L3 L1L2L3DPN16A/1PDPNvigi16A/2PC65N20A/4PINT10063A/4PWL1BV2x2.5PVC16CCWX1BV3x2.5PVC20FCWL2BV2x2.5PVC16CCWL3BV2x2.5PVC16CCWL4BV2x2.5PVC16CCWX2BV3x2.5PVC20FCWX3BV5x4PVC25FCWX4BV5x4PVC25FC照明照明照明照明单相插座单相插座三相插座三相插座Pe=18KWKx=0.8Cos=0.85Pjs=14.4KWIjs=27.3AWL1-BV5x10-PVC40-WC/FC某照明系统

14、图 导线标注格式：导线标注格式：ab（c x d）ef其中：a：回路编号（WL：照明回路；WX：插座回路）b：导线型号 c：导线根数 d：导线截面积（mm2)e：敷设管材及管径 f：敷设部位（FC：地面内暗敷，CC：顶板内敷设）火灾自动报警及消防设备联动控制系统建筑消防系 统灭火系统(建筑给排水专业)防排烟系统(建筑环境与设备专业)防火分区、阻隔、疏散通道（建筑学专业）火灾自动报警及消防设备联动控制（建筑电气专业）1.火灾自动报警系统火灾自动报警系统l 火灾自动报警设备火灾自动报警设备 依据火灾发生初期的物理现象，自动进行早期预报。OABC温度时间OA段：火灾初始期，产生少量烟雾。AB段：火灾

15、成长期，产生大量烟雾、温度上升很快。BC段：火灾最盛期，产生明火。C以后：火灾衰减期，火逐渐熄灭。火灾形成特点ABC 感烟探测器（烟感）当室内烟的浓度达到一定值时自动报警。一个烟感探测器的保护面积在6080m2左右。输入电信号暗箱烟雾电源输出 感温探测器（温感）当室内温度达到某一定值（如70时），自动报警；或当室内温度上升的速率达到某一定值时，自动报警。感光探测器 可燃气体探测器 工程中主要采用的是感烟探测器、感温探测器，尤其是感烟探测器。水流指示器 湿式报警系统PPP压力开关水流指示器至喷淋泵水喷淋灭火系统 压力开关l 火灾人工报警设备火灾人工报警设备 消火栓按钮 手动报警按钮 设置位置：走

16、廊、楼梯口、大厅等明显位置处。设置数量：任何位置到邻近的手动报警按纽的距离小于30m。由给排水设计人员确定位置及数量.任何火灾自动报警系统中，都必须设置火灾人工报警设备，以此作为火灾的确认信号。l 火灾自动报警控制器火灾自动报警控制器 集中报警器主要作用：向探测器等报警设备提供24VDC电源；监视线路中的设备有无故障、断线等；接收各种报警设备输入的报警信号、并显示火灾报警部位（有声光提示）等；向联动控制器输出信号。集中报警器水流指示器消火栓按纽烟感手动报警按纽温感短路隔离器监视模块压力开关消火栓按纽烟感手动报警按纽温感监视模块22火灾自动报警系统原理图之一消防中心机房一条2总线制报警输出回路可连接64242个报警设备（视厂家产品说明书）。1层n层 火灾显示盘主要作用：显示本防火分区内报警和故障的部位，具有声光提示等功能。集中报警器水流指示器消火栓按纽烟感手动报警按纽温感短路隔离器监视模块压力开关消火栓按纽烟感手动报警按纽温感监视模块22火灾自动报警系统原理图之二电源消防中心机房火灾显示盘火灾显示盘2222.消防设备联动控制系统消防设备联动控制系统 当确认火灾发生后，消防中心需要联动控制
