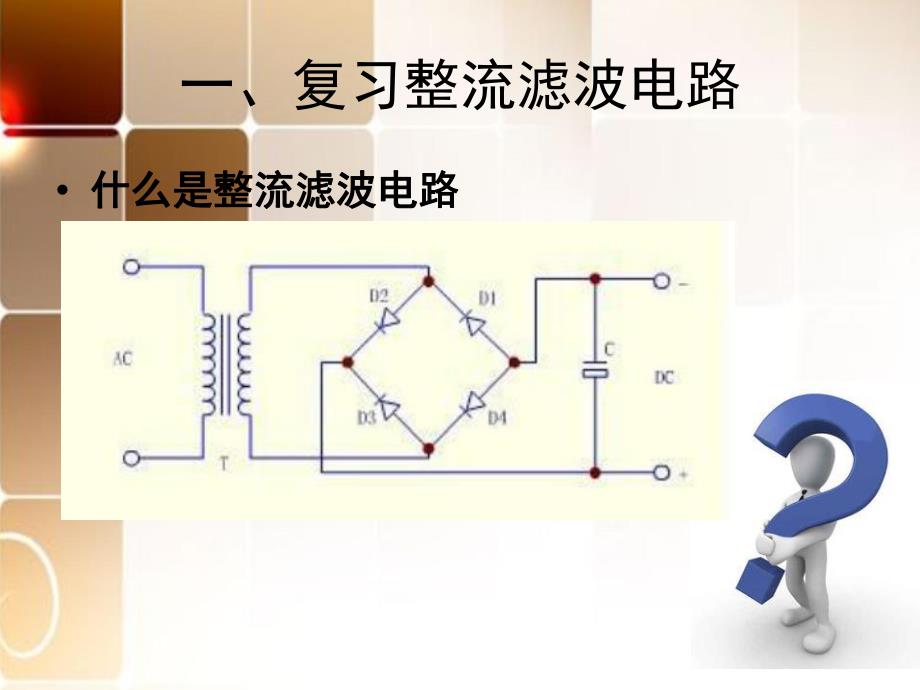

1、镍镉电池充电电路的安装镍镉电池充电电路的安装目录目录一、复习整流滤波电路一、复习整流滤波电路二、介绍镍镉电池二、介绍镍镉电池三、镍镉电池充电电路的组成三、镍镉电池充电电路的组成四、电路中元件的作用四、电路中元件的作用五、分析电路工作原理五、分析电路工作原理一、复习整流滤波电路 什么是整流滤波电路什么是整流滤波电路 从波形可以清楚的看出电路的工作效果从波形可以清楚的看出电路的工作效果二、介绍镍镉电池 镍镉电池是当今使用范围最广的蓄电池之一，它广泛应用于便携式仪器，小家电，电动玩具，电动工具，手机，电脑，等等充电的镍镉电池 镍镉电池的特点镍镉电池可重复五百次以上的充放电，非常的经济；内阻小，可供大

2、电流的放电，当它放电时电压的变化很小，作为直流电源是一种质量极佳的电池；因为采用完全密封式，因此不会有电解液漏出的现象，也完全不需要补充电解液；与其他种类电池相比之下，镍镉电池可耐过充电或放过电，操作简单方便；长时间的放置下也不会使性能劣化，当十分充完电后即可恢复原来的特性；可使用在很广的温度范围内；因为它采用金属容器而作成，有机械性的坚固；镍镉电池在非常严格的品质管理下被制造完成，有非常优良的品质性赖性。三、镍镉电池充电电路的组成四、电路中元件的作用1、V1V4、C1组成桥式整流、滤波电路，为后续电路提供直流电源。2、V5、V6及LED1、LED2组成镍镉电池充电控制及指示电路。五、电路的原理 充电初始时，电池内反电势低，电源通过电池为V5和V6管的集电极提供偏置电压，V5导通并为V6提供基极偏置电流，V6饱和导通，电池充电，同时LED1、LED2正偏发光，指示充电状态。充电接近完毕，电池内反电势增大，电源通过V5、V6的集电极提供的偏置电压减小，不足以使V5导通，则V5、V6截止，电池充电完毕。同时，LED1、LED2由于偏置电压几乎为零而熄灭，指示电池充电结束。
