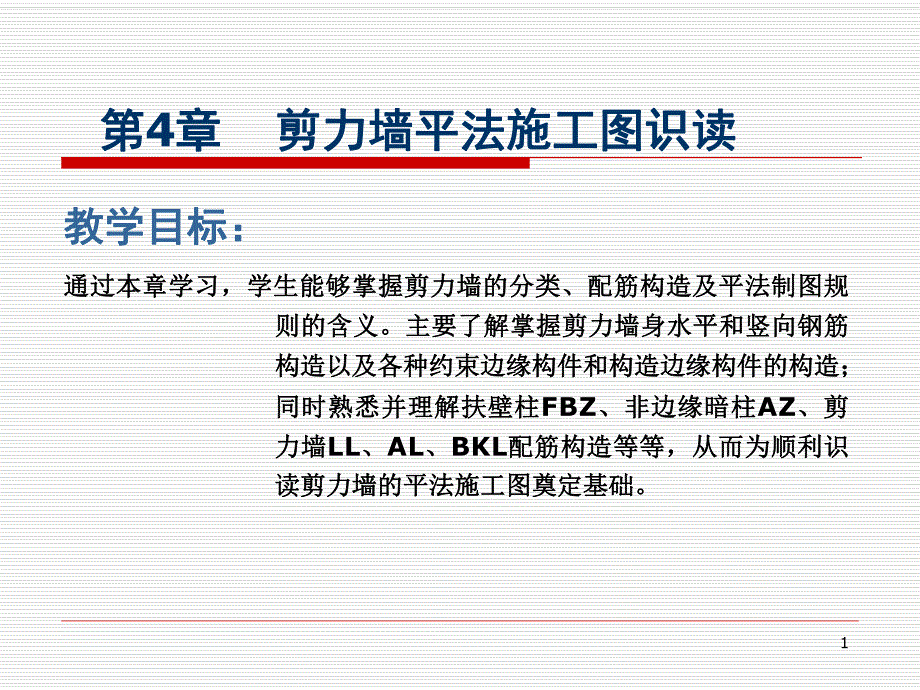

1、1第第4章章 剪力墙平法施工图识读剪力墙平法施工图识读教学目标：教学目标：通过本章学习，学生能够掌握剪力墙的分类、配筋构造及平法制图规通过本章学习，学生能够掌握剪力墙的分类、配筋构造及平法制图规则的含义。主要了解掌握剪力墙身水平和竖向钢筋则的含义。主要了解掌握剪力墙身水平和竖向钢筋构造以及各种约束边缘构件和构造边缘构件的构造；构造以及各种约束边缘构件和构造边缘构件的构造；同时熟悉并理解扶壁柱同时熟悉并理解扶壁柱FBZ、非边缘暗柱、非边缘暗柱AZ、剪、剪力墙力墙LL、AL、BKL配筋构造等等，从而为顺利识配筋构造等等，从而为顺利识读剪力墙的平法施工图奠定基础。读剪力墙的平法施工图奠定基础。24.

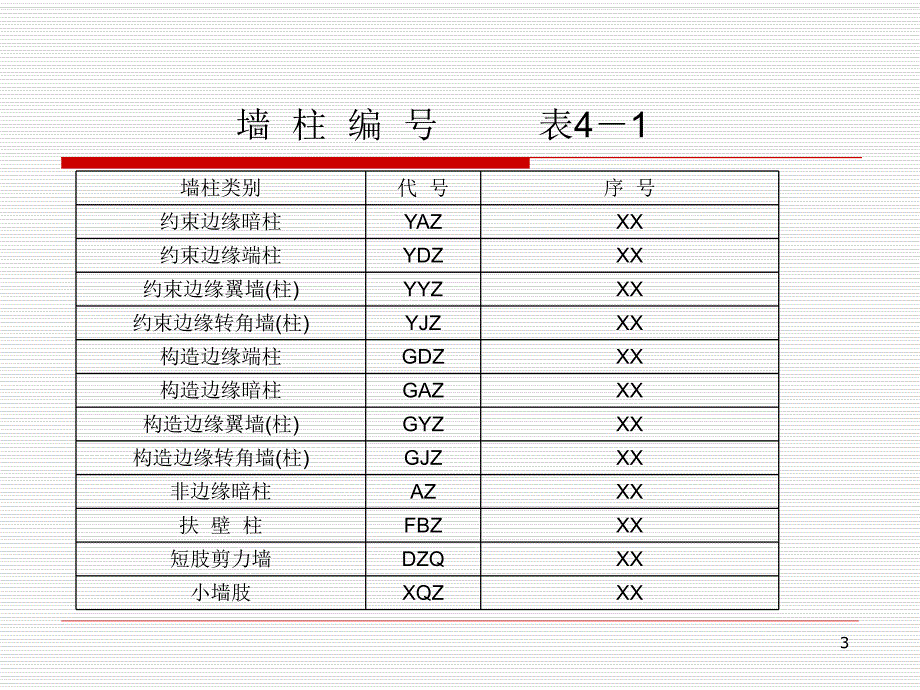

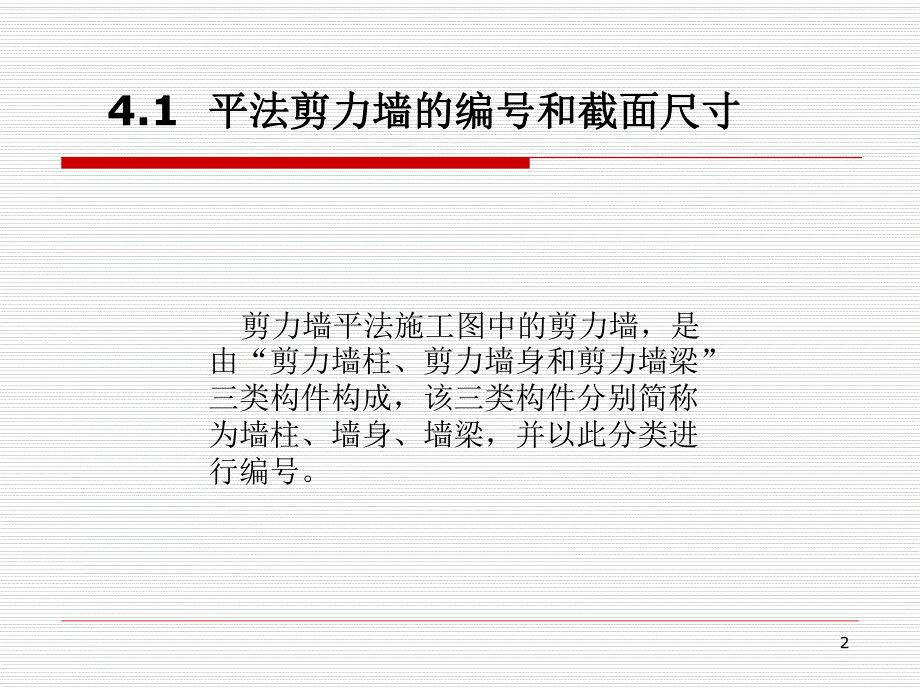

2、1 平法剪力墙的编号和截面尺寸平法剪力墙的编号和截面尺寸 剪力墙平法施工图中的剪力墙，是由“剪力墙柱、剪力墙身和剪力墙梁”三类构件构成，该三类构件分别简称为墙柱、墙身、墙梁，并以此分类进行编号。3 墙 柱 编 号 表41墙柱类别代 号序 号约束边缘暗柱YAZXX约束边缘端柱YDZXX约束边缘翼墙(柱)YYZXX约束边缘转角墙(柱)YJZXX构造边缘端柱GDZXX构造边缘暗柱GAZXX构造边缘翼墙(柱)GYZXX构造边缘转角墙(柱)GJZXX非边缘暗柱AZXX扶 壁 柱FBZXX短肢剪力墙DZQXX小墙肢XQZXX4 墙 身 编 号 墙身编号由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排

3、数组成。其中，排数注写在括号内。表达形式为：QXX(X排)。例如：Q3(2排)表示3号剪力墙身，配2排钢筋网片。5 墙 梁 编 号 表44墙梁类型代号序号说 明连梁(无交叉暗撑及钢筋)LLXX设置在剪力墙洞口上方，宽度与墙厚相同连梁(有交叉暗撑)LL(JC)XX交叉暗撑可在一、二级抗震墙跨高比2且墙厚300mm的连梁中设置连梁(有交叉钢筋)LL(JG)XX交叉钢筋可在一、二级抗震墙跨高比2且墙厚200mm的连梁中设置暗 梁ALXX设置在剪力墙楼面和屋面位置并嵌入墙身内边框梁BKLXX设置在剪力墙楼面和屋面位置且部分凸出墙身64.2 平法剪力墙的标准配筋构造平法剪力墙的标准配筋构造4.2.1 剪

4、力墙身钢筋构造剪力墙身钢筋构造图45 剪力墙端部有暗柱和无暗柱时水平钢筋构造1、剪力墙身水平钢筋构造，见图剪力墙身水平钢筋构造，见图4-587图46 剪力墙有端柱时水平钢筋锚固构造8图47 转角墙和翼墙的水平钢筋构造9图 48 斜交墙构造和剪力墙身水平钢筋交错搭接构造102、剪力墙身竖向钢筋构造，见图剪力墙身竖向钢筋构造，见图4-911图49 剪力墙竖向钢筋顶部构造11图410 剪力墙身中部竖向钢筋构造12图411 剪力墙身竖向分布钢筋连接构造 133、剪力墙身拉筋构造，见图剪力墙身拉筋构造，见图4-14图 414 剪力墙身拉筋排布构造详图144.2.2 剪力墙柱钢筋构造剪力墙柱钢筋构造1、约

5、束边缘构件的构造，见图、约束边缘构件的构造，见图4-19图419 约束边缘构件构件YAZ、YDZ、YYZ及YJZ构造（一）15图419 约束边缘构件构件YAZ、YDZ、YYZ及YJZ构造（二）162、构造边缘构件的构造，见图、构造边缘构件的构造，见图4-21图421 构造边缘构件GAZ、GDZ、GYZ、GJZ构造（一）17图421 构造边缘构件GAZ、GDZ、GYZ、GJZ构造（二）183、扶壁柱、扶壁柱FBZ和非边缘暗柱和非边缘暗柱AZ构造，见图构造，见图4-23图423 扶壁柱FBZ、非边缘暗柱AZ构造 194.2.3 剪力墙梁配筋构造剪力墙梁配筋构造连梁连梁LL上、下纵筋和箍筋构造，见图

6、上、下纵筋和箍筋构造，见图4-31图431 剪力墙连梁LL上、下纵筋锚固和箍筋构造（一）20图431 剪力墙连梁LL上、下纵筋锚固和箍筋构造（二）214.3 剪力墙平法施工图的注写方式剪力墙平法施工图的注写方式 剪力墙平法施工图，系采用列表注写方式或截面注写方式进行表达的。两种方式均适用于各种结构类型，列表注写方式可在一张图纸上将全部剪力墙一次性表达清楚，也可以按剪力墙标准层逐层表达。截面注写方式通常需要首先划分剪力墙标准层后，再按标准层分别绘制。221、剪力墙平法施工图的截面注写方式、剪力墙平法施工图的截面注写方式，见图，见图4-41图441 剪力墙平法施工图截面注写方式示例232、剪力墙平法施工图的列表注写方式、剪力墙平法施工图的列表注写方式，见图，见图4-50图450 剪力墙平法施工图列表注写方式示例（一）24图450 剪力墙平法施工图列表注写方式示例（二）25图450 剪力墙平法施工图列表注写方式示例（三）
