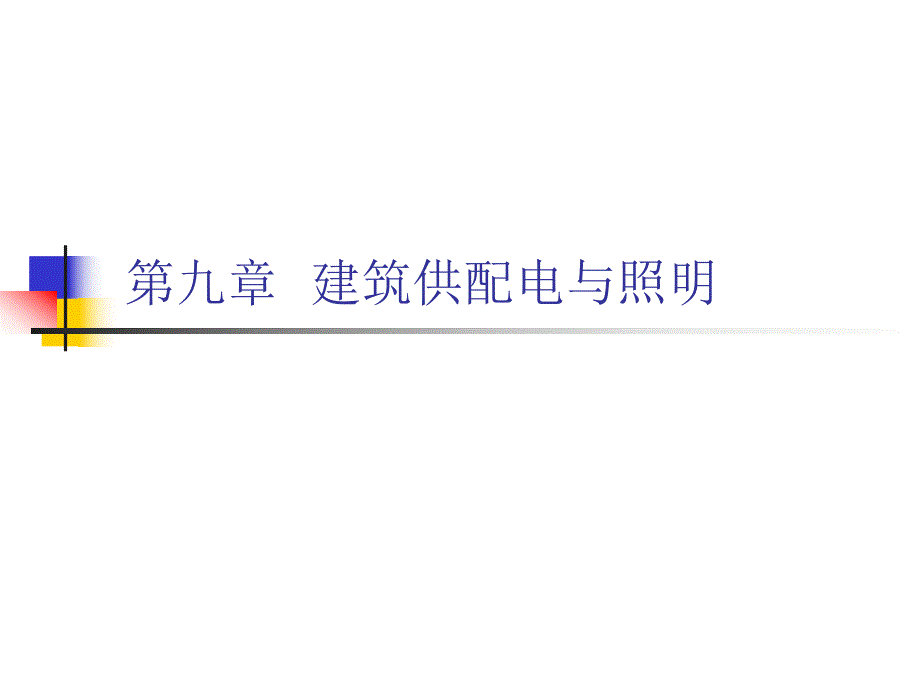

1、 电气工程前言n建筑电气工程已涵盖了建筑物的供配电、建筑照明、建筑防雷与接地以及火灾自动报警、有线电视、通信、安防、楼宇自控、网络布线等诸方面。其中供配电、照明、防雷接地等按以往惯例划分为强电部分，而消防、电视、通信、安防、楼控和布线划分为弱电部分。此两部分既有所区别又存在密切的联系，其相互关联、相互作用，共同构成现代建筑完整的电气系统。第九章 建筑供配电与照明第一节 电力系统的基本概念及组成前言n内容n电力系统的基本概念n电力系统的组成及电能质量n负荷等级与供电电压的选择n要求n了解电力系统的组成、用电负荷、负荷等级以及供电电压的选择。一、电力系统的基本概念 n1 电能的产生n在大自然中蕴藏

2、着各种各样的能源，而人类所能使用的电能，都是将各种非电形式的能源，通过发电设备转换成为电能。有将煤、气、油等燃烧驱动发电机的火力发电厂，有利用水力落差驱动发电机的水力发电厂，有利用海水涨、落潮之巨大推力驱动发电机的潮汐发电厂，有利用风力驱动发电机的风力发电厂，还有利用核聚变产生的能量驱动发电机的原子能发电厂等。电力系统的基本概念n2 电能的特点n电能除了存储方面不具有优势外，它具有相对洁净、高效、输送方便、快捷、与其他形式的能量转换便捷等优点。尤其在传输、控制、环保等诸方面都比其他能源具有不可比拟的优势。电力系统的基本概念n3 用电负荷n 工业与民用建筑中，有各种各样的用电设备，可统称为用电负

3、荷。4 用电负荷分类（按照能量转换方式分）用电负荷分类（按照能量转换方式分）负荷名称 能量转换方式设备应用举例电动机电能机械能 水泵、风机、电梯、压缩机电加热电能热能电炉、电加热器、电烤箱、电暖气电光源电能光能各类灯具电化学电能化学能电解、电镀二、电力系统的组成及电能质量 n1电力系统的组成电力系统变配电所输电线路发电厂生产电能改变电压分配电能输送电能电力系统的组成及电能质量n2 电压等级n目前我国国内的三相交流额定电压的等级为：750kV、500kV、330kV、220kV、110kV、63kV、35kV、10kV、6kV、3kV、0.4kV。其中63kV只有东北地区使用，6kV和3kV只在

4、工厂内部采用。n线路的电压等级与其输送电能的距离和功率有关，一般是输送距离越远，输送功率越大，则电压等级就越高。电力系统的组成及电能质量n3 电能的质量n主要有电压偏移和频率两项指标。n电压偏移是指在正常运行情况下，用电设备受电端的电压偏差允许值(以额定电压的百分数表示)。不同用电负荷对电压偏移的限制不同。n我国电力工业的标准频率为50Hz。如果电力频率偏离标准值，将影响用电设备的正常工作。n由于电能本身的特点，其生产、传输和使用是同时完成的，在电力系统中，发电、供电和用电之间始终是保持平衡的，既不能中断也不便储存。三、负荷等级与供电电压的选择n供配电系统的构成，必须满足相应负荷等级的要求。n根据用电负荷的重要性以及中断供电在政治上造成的影响和经济上造成的损失，将用电负荷分为三级。并根据不同级别，采取不同的供电方式，以满足其可靠性、经济性及环保等方面的要求。负荷等级与供电电压的选择n当用电负荷容量在250kW以上或需供电变压器容量160kVA以上时，多采用10kV供电，对于相对集中的特大容量用电负荷以及少数特大型建筑或建筑群，采用35kV乃至110kV、220kV电压供电。n我国目前普遍对中、小容量用电负荷的供电电压为380V(三相)和220V(单相)。n对于部分特殊场所，如井下、潮湿场所及有特殊要求的场所，采用安全特低电压，单相(36V、24V或12V)供电。
