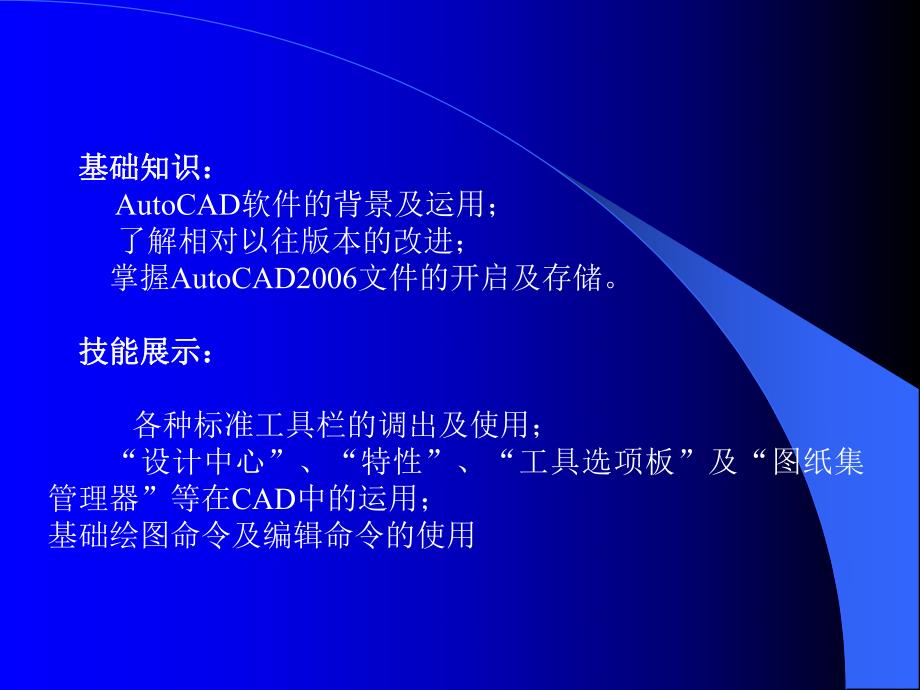

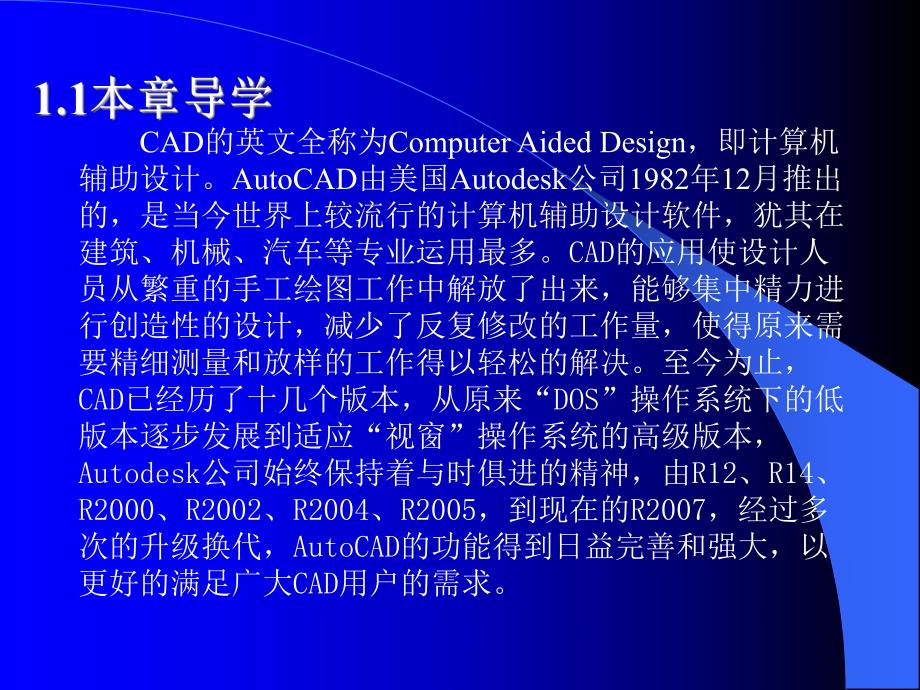

1、 AutoCAD 2006入门入门 基础知识：基础知识：AutoCAD软件的背景及运用；了解相对以往版本的改进；掌握AutoCAD2006文件的开启及存储。技能展示：技能展示：各种标准工具栏的调出及使用；“设计中心”、“特性”、“工具选项板”及“图纸集管理器”等在CAD中的运用；基础绘图命令及编辑命令的使用 CAD的英文全称为Computer Aided Design，即计算机辅助设计。AutoCAD由美国Autodesk公司1982年12月推出的，是当今世界上较流行的计算机辅助设计软件，犹其在建筑、机械、汽车等专业运用最多。CAD的应用使设计人员从繁重的手工绘图工作中解放了出来，能够集中精力

2、进行创造性的设计，减少了反复修改的工作量，使得原来需要精细测量和放样的工作得以轻松的解决。至今为止，CAD已经历了十几个版本，从原来“DOS”操作系统下的低版本逐步发展到适应“视窗”操作系统的高级版本，Autodesk公司始终保持着与时俱进的精神，由R12、R14、R2000、R2002、R2004、R2005，到现在的R2007，经过多次的升级换代，AutoCAD的功能得到日益完善和强大，以更好的满足广大CAD用户的需求。AutoCAD 2006的新增功能：l 数据输入和对象选择；l 缩放和平移；l 选择对象；l 其他图形编辑命令。1.2.11.2.1在在AutoCAD2006AutoCAD

3、2006打开图形打开图形1启动启动AutoCAD2006启动AutoCAD2006的操作方法与启动Windows下其他程序的方法基本相同，具体如下：l 执行“开始”/“程序”/“Autodesk”/“AutoCAD2006”命令；l 在桌面上双击AutoCAD2006中文版的快捷图标。2打开图形打开图形在AutoCAD2006软件中打开一个图形方法如下：l 执行“文件（F）”菜单/“打开（O）”命令；l 在命令行中输入“Open”打开命令；l 或使用键盘的组合键【Ctrl+O】；AutoCAD2006的工作窗口主要由菜单栏、工具栏、命令行、状态行等几部分组成，其主要含义将在随堂讲解进行阐述。使

4、用AutoCAD进行绘制及编辑图形主要就是通过工作窗口中的这几部分来实现和完成的，接下来将在AutoCAD中命令的执行方法及操作方法进行详细介绍。命令的执行方法总结如下：l 单击菜单栏命令l 单击鼠标右键菜单中的命令或选项l 单击工具栏上的命令图标l 在命令行中输入命令或命令选项l 使用快捷组合键 1.2.2 认识认识AutoCAD2006的工作窗口的工作窗口 菜单栏命令：菜单栏命令：在默认状态下，AutoCAD2006的制图命令按其功能分为11种形式的菜单，所有命令都分别排列在这些菜单中。当鼠标指针指向菜单命令时，该项自动凸起，单击鼠标左键，即可展开下拉菜单，在下拉菜单中的命令选项上单击鼠标

5、左键即可执行该命令。菜单的选择有以下两种方式：l 通过单击菜单名称展开下拉菜单，然后再单击下拉菜单中的命令将其激活。l 按下键盘上的【ALT】键，并输入菜单名称列表带有下划线的字母，如按下【ALT+F】组合键，将弹出“文件（F）”下拉菜单，配合键盘上的上下方向键选择需要执行的命令，然后敲击【Enter】键即可激活选择的命令。右键快捷菜单：右键快捷菜单：为了更方便执行命令或命令中的选项，从AutoCAD2004版本开始，提供了一种右键快捷菜单，读者只需要单击菜单中的命令或命令选项，即可激活相应的功能。根据操作过程的不同，显示的右键菜单也不同，归纳起来菜有三种形式的右键快捷菜单：l 默认模式，即在

6、没有任何命令被执行的前提下或没有对象被选择的情况下，单击鼠标右键所显示的快捷菜单 l 编辑模式，即在有一个或多个对象被选择的情况下单击右键出现的快捷菜单。l 命令模式，即在一个命令执行的过程中，单击鼠标右键而弹出的右键快捷菜单。工具栏图标：工具栏图标：在具体绘制过程中，工具栏是使用频率较高的一种操作方式，它以形象而又直观的命令按钮代替了那些复杂繁琐的英文命令形式，不必去记那些复杂的英文命令，只需单击相应的按钮就可以执行对应的操作。在命令行中输入命令或命令选项：在命令行中输入命令或命令选项：使用键盘在命令行中输入命令执行操作，如绘制直线命令，需在命令行中输入“LINE”后，敲击键盘【Enter】

7、键或单击鼠标右键确定执行命令。通常使用命令缩写或简写来节省操作时间，如“LINE”直线命令，只需在命令行中直接输入“L”后，敲击键盘【Enter】键或单击鼠标右键确定执行命令即可。1.2.3关闭图形关闭图形 关闭AutoCAD2006绘制的图形，方法如下：l 在命令行直接输入“Quit”退出命令;l 或使用键盘组合键【CTRL+Q】；l 或直接单击视窗右上角的“”按钮；系统自动弹出如图1-8所示的对话框，根据提示操作后关闭AutoCAD2006软件。1.3.1安装安装AutoCAD2006 AutoCAD2006 学习AutoCAD2006，首先得在系统中安装这个软件，应首先了解其在安装软件时

8、对所用计算机的配置要求，操作系统要求为：Microsoft Windows XP Professional、Microsoft Windows Home、Microsoft Windows XP Tablet PC或Microsoft Windows 2000 SP4；浏览器为Microsoft Internet Explorer6.0 Service Pack 1（IE6.0SP1）；硬件部分要求：Pentium(R)800Mhz或以上，内存为512MB。详细可参看安装盘中的系统要求内容。选择AutoCAD2006的默认安装大约占硬盘空间为350MB，可根据光盘安装提示进行，在此不做叙述，只

9、建议读者最好在电脑硬盘分区时建立独立的工具软件区，将AutoCAD2006等操作软件安装在此硬盘区，以确保运行的硬盘空间及速度。1.3.2认识认识AutoCAD2006AutoCAD2006 如图 1-1所示的AutoCAD2006的工作界面，主要由菜单栏、工具栏、命令行、状态行等几部分组成。UCS 坐标系图标 模型与布局切换按钮卡 绘图工具栏 菜单栏 标准工具栏 对象特性工具栏 样式工具栏 命令行 状态行 通讯中心 修改工具栏 绘图区域 十字光标 图1-1 AutoCAD2006的工作窗口 这几部分的功能和含义如下：1、菜单栏、菜单栏 如图1-1所示，绘图窗口中的菜单栏包括“文件、编辑、视图

10、、插入、格式、工具、绘图、标注、修改、窗口、帮助”等菜单选项。常用的菜单选项含义如下：l“文件（F）”：对AutoCAD文件的各种操作（如新建、打开、保存、另存为、打印、页面设置等）；l“编辑（E）”：各种编辑操作（剪切、复制、粘贴、选择性粘贴、撤消、重做、查找等）；l“视图（V）”：视图控制（缩放、平移、鸟瞰、消隐、着色、渲染、三维动态观察、工具栏设置等）；l“格式（F）”：格式设置（图层、颜色、线型、线宽、文字样式、标注样式、打印样式、点样式、多线样式、图形界限、制图单位等）；l“绘图（D）”：各种基本图形的绘制（点对象、直线图形、曲线图形、文字、曲面、实体等）；l“标注（N）”：尺寸标注

11、（线性、对齐、坐标、半径、直径、角度、引线、快速标注、圆心标注等）；l“修改（M）”：针对图形的各种编辑操作（删除、复制、镜像、偏移、阵列、移动、旋转、拉伸、拉长、修剪、延伸、打断、倒角、圆角、分解、图元特性修改）；l“帮助（H）”：提供配套的帮助文件，可查询相关绘图命令、编辑命令的使用及所在位置等。2、工具栏、工具栏 AutoCAD 2006的工具栏共有30个，这些工具栏又通过三种形式显示在软件的操作界面内，即固定工具栏、镶嵌工具栏 和 悬 浮 工 具 栏。各 个 工 具 栏 中 的 按 钮 的 外 观 较 之AutoCAD2005并没有太大的调整，在此不作过多介绍。用于二维制图及三维建模的

12、常用工具栏如图1-2所示。除了“标准”工具栏、“图层”工具栏，用于二维制图的常用工具栏有：“样式”工具栏、“绘图顺序”工具栏、“对象特性管理器”工具栏、“绘图”工具栏、“修改”工具栏、“对象捕捉”工具栏、“标注”工具栏、“文本”工具栏和“视口”工具栏等。用于三维制图的常用工具栏有：“用户坐标(UCS)”工具栏、“UCS”工具栏、“实体”工具栏、“实体编辑”工具栏、“修改”工具栏、“修改”工具栏、“视图”工具栏、“三维动态观察器”工具栏、“着色”工具栏、“表面”工具栏等。图1-2制图常用的工具栏 1.3.3认识建筑制图常用的工具栏认识建筑制图常用的工具栏 1、对象特征管理器1）启动方式可以通过以

13、下方法，启动对象特征管理器，如图1-3所示：l执行“工具”菜单/“对象特性管理器（I）命令”；l 用鼠标单击“标准”工具栏中的（）按钮；l 在命令行中输入“MO”（PROPERTIES）特性命令，或直接按下【CTRL+1】组合键；l选择所绘制图形之后单击鼠标右键，在快捷菜单中选择“特性（S）”选项。图1-3“特性”面板 2）功能 对象特征管理器的作用如下：l可显示所绘制图形的所属层、颜色、线型、描述和打印样式等特性。l针对所绘制的图形的特征进行编辑与更改，如编辑（或更改）颜色、图层、线型等。l若为标注还可对文字及尺寸大小进行编辑。l界面设定及编辑。对象特性管理器既可在绘图区域镶嵌显示也可单独提

14、出。单击带蓝条纹面板上的“Auto-hide”按钮（），可使对象特性管理器自动消隐。2、设计中心、设计中心1）启动 通过以下方法，可以启动设计中心，如图1-4所示：l执行“工具”菜单/“设计中心（G）”命令；l单击“标准”工具栏中的（）按钮；l在命令行中输入“adCenter”（DesignCenter）联机设计中心命令，或直接按下【CTRL+2】组合键；2）功能）功能 设计中心的作用如下：l浏览用户计算机、网络驱对器和Web页上的图形内容（例如图形或文字符号库）。l在定义表中查看图形文件内命名对象（如块和图层）的定义，然后将定义插入、附着、复制和粘贴到当前图形中。l 图1-4 “设计中心”面

15、板 l在新窗口中打开图形文件。l 将图形、块和图案填充拖动到工具选项板以便于访问。l 向图形中添加内容（如外部参照、块、图案填充）。l 更新（重定义）块定义。l创建指向常用图形、文件夹和Internet网址的快捷方式。3）基本组成及功能 在树状视图中，可查看浏览内容的源目录，而在内容区域中则可直接选择对象拖拉到绘图区域。DesignCenter设计中心中各个选项卡的作用如下：l“文件夹”选项卡：通过该选项卡可显示导航图标的层次结构，包括网络、计算机、Web地址（URC）、计算机驱动器、文件夹、图形和相关的支持文件、外部参照、布局、填充样式和命名对象。l“打开的图形”选项卡：通过该选项卡可显示当

16、前已打开图形的内容列表，包括图形中的块、图层、线型、文字样式、标注样式和打印样式，单击某个图形文件，然后单击列表中的一个定义表可将图形文件的内容加载到内容区域。l“历史记录”选项卡：通过该选项卡可对设计中心以往所打开的文件进行列表。l“联机设计中心”选项卡：通过该选项卡可在线连接Autodesk公司并使用其所提供的网上共享文件。4）界面设定及编辑 设计中心界面，单击“Auto-hide”按钮（），可自动隐藏设计中心面板。3、工具选项板、工具选项板1）启动方式 可以通过以下方法，启动工具选项板，如图1-5所示：l执行“工具”菜单/“工具选项板窗口（P）”命令；l单击“标准”工具栏中的（）按钮；l在命令行中输入TOOLPALETTES（工具选项板）命令，或按下【CTRL+3】组合键。2）主要功能工具选项板的作用如下：l插入块和图案填充。从工具选项板中拖动块和图案填充，可将这些对象快速放置到图形中；l工具选项板自定义。可通过多种方法在工具选项板中添加工具；l保存和共享。通过将工具选项板输入或输出为工具选项板文件来保存和共享工具选项板；l插入块和图案填充时，可将图块直接拖动至绘图区，而且可使用
