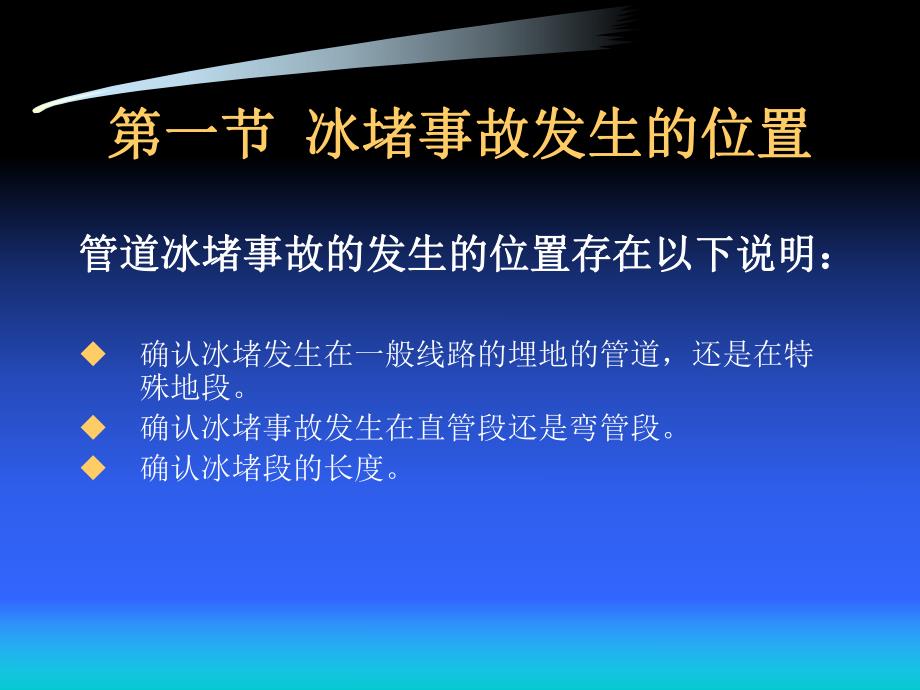

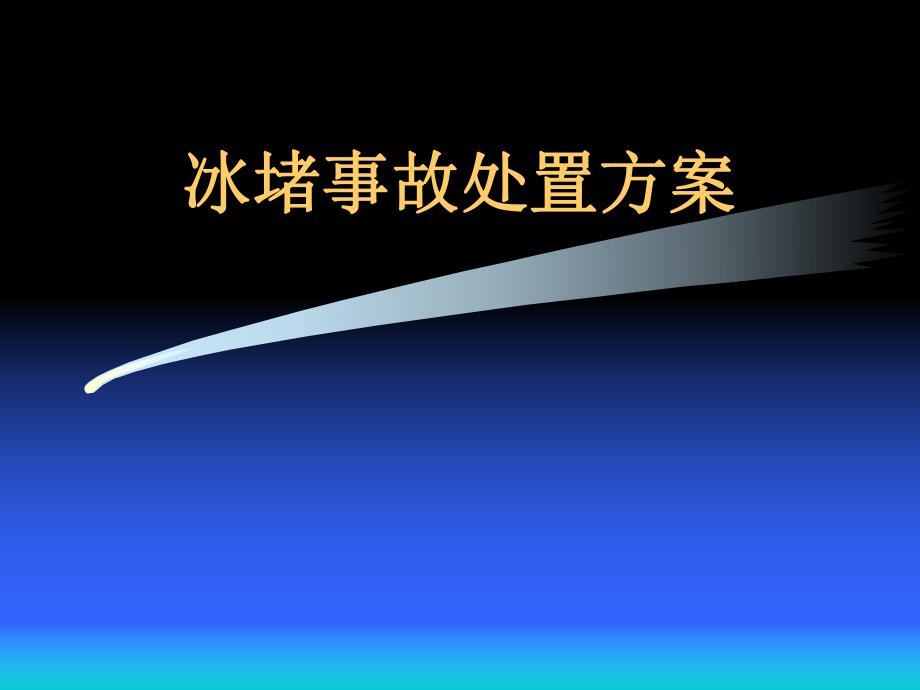

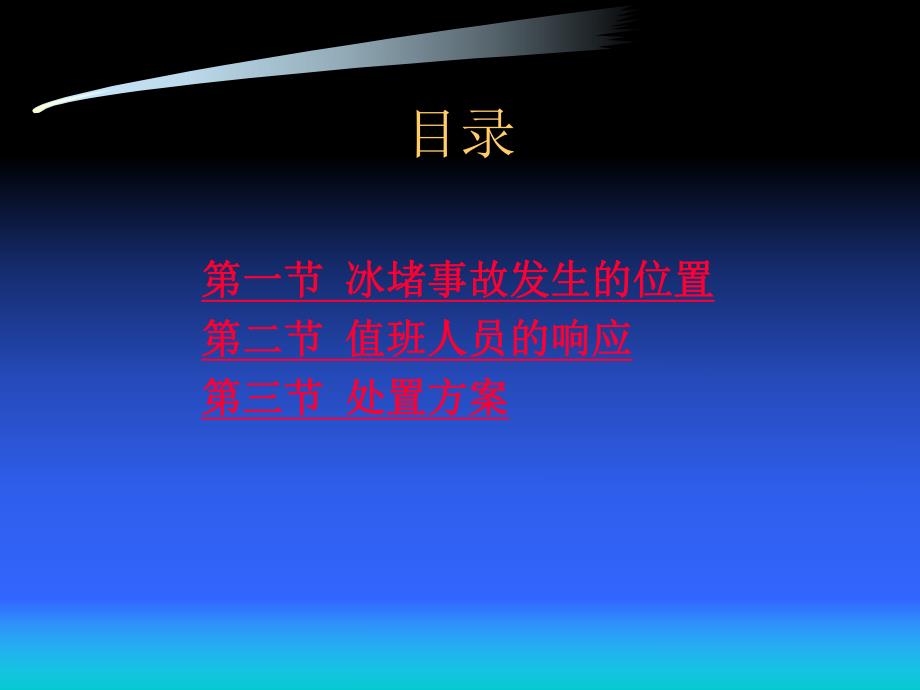

1、冰堵事故处置方案冰堵事故处置方案目录第一节第一节 冰堵事故发生的位置冰堵事故发生的位置第二节第二节 值班人员的响应值班人员的响应第三节第三节 处置方案处置方案第一节第一节 冰堵事故发生的位置冰堵事故发生的位置 管道冰堵事故的发生的位置存在以下说明：管道冰堵事故的发生的位置存在以下说明：u确认冰堵发生在一般线路的埋地的管道，还是在特殊地段。u确认冰堵事故发生在直管段还是弯管段。u确认冰堵段的长度。第二节第二节 值班人员的响应值班人员的响应 值班员收到信息（声音、报警等），确认冰堵事故发生的位置。确认在水网流域的管道发生泄露，远程操作关断上下游GOV截断阀室。若远程操作失控，正常关断没有实现，请线

2、路管理人员立即驱车赶往阀室，关闭上游及下游阀室，防止上游憋压，下游压差过大失衡。现场人员到达现场，并负责在现场进行检测，在以事故中心点外220米的道路上设置警戒带，紧急通知地方应急部门，并上报公司相应应急部门，公司所属应急部门通知所有与应急有关的抢修队伍做好准备。维护现场，等待维抢修人员到达现场。第三节第三节 处置方案处置方案 该处置方案考虑了冰堵事故发生的预防措施和消除措施的处理方案，考虑了了气质的要求和冰堵段加热的多种方式。1.消除冰堵的预防措施消除冰堵的预防措施（1）脱水）脱水 在输送之前使用多种技术手段尽量清除杂质，主要的方法便是除去气体中所含的水分即主体物质，也就是脱水，它是防止水合

3、物生成最彻底、最经济的方法，应用也最多。脱水后气体水露点应低于输气温度5-10，使气体在输送的压力、温度条件下，相对湿度保持在60%一70%即可。严密监视气质的条件，必须保证气质的要求符合国家标准，使用水露点监测仪定期（每月一次），在冬季监测管道露点情况。1.消除冰堵的预防措施消除冰堵的预防措施（2）改善管道运行的工况）改善管道运行的工况 对于防止水合物的生成，从运行工况合理的角度分析当前运行条件下，水合物析出的可能性，尽量提高管道中的气体流动的温度和降低管道的压力。1.消除冰堵的预防措施消除冰堵的预防措施（3）提高管道中气体流动的温度）提高管道中气体流动的温度 加热提高天然气流动温度是防止生

4、成水合物和排除已生成的水合物的方法之一，就是在维持原来的压力状态下使输气管道中的天然气的温度高于生成水合物的温度，冷却气体是增加输气管道流量的一个有效方法，特别是对于压缩机站数较多的干线输气管道加热方法通常在分输站采用，由于用户的需求，需要较大幅度的降低天然气的压力，由于节流效应会使温度降得很低，从而使节流阀、孔板等发生冻结，在站内一般均安装了加热水套炉。通过加热方法见图1：图1 用加热的方法防止生成和排除已生成的水合物1.压降曲线，2.加热后的温降曲线;3.生成水合物温度曲线，4.温降曲线 2.消除冰堵的处理措施消除冰堵的处理措施 考虑到不同情况下，发生了冰堵事故的消除措施，从应急的角度，如

5、何快速处理和消除冰堵事故、恢复生产是最为重要的，本处置方案考虑以下几个方面：2.消除冰堵的处理措施消除冰堵的处理措施（1）迅速降低管道运行压力）迅速降低管道运行压力 降低压力防止生成水合物的方法就是在维持原来的温度状态下使输气管道中的天然气压力降低，如图2中曲线2，从而使生成水合物温度曲线下降，图2中曲线5，这一方法也可用来排除在输气管道中已形成的合物，其途径就是通过放空管放空。降压后必须过一段时间(从几秒钟到几个小时)，以分解水合物。要注意的是，当用放空降压来分解输气管道中成的水合物时，必须在环境温度高于0以上的条件下进行。否则，水合物分解了，但又立即转化为塞。如干线输气管道中天然气的最低温

6、度接近于零度，在此温度下，生成水合物的平衡压力约为1.0-115.0 MPa。而一般的输气压力大于5.0MPa，因此，用降压来防止干线输气管道中天然气生成水合物并不一种长期有效的方法。只是在发生事故时采取的临时性措施，改善管道运行的工况不能从根本上预防水合物只能说可以缓解水合物的生成。图2 用降压的方法防止生成和排除已生成的水合物。1.降曲线；2.降压后的压降曲线；3.生成水合物温度曲线；4.温降曲线；5.降压后的生成水合物曲线。2.消除冰堵的处理措施消除冰堵的处理措施（2）添加醇类抑制剂添加醇类抑制剂 该方法是目前为止经常使用的方法。通过在被水饱和的天然气中加入抑制剂，吸收部分水蒸气，并将其

7、转移至抑制剂的水溶液中。天然气中的水蒸气分压低于水合物的蒸气压之后就不会生成水合物。通过加人水合物抑制剂，水合物的生成曲线可移向较低温度，经常采用的水合物抑制剂有甲醇、乙二醇、二甘醇和三甘醇等，也有用氯化钙的。2.消除冰堵的处理措施消除冰堵的处理措施（3）埋地管道冰堵段的加热处理埋地管道冰堵段的加热处理 为了尽快采取措施，需要组织人员到现场进行加热处理的措施，如找到位置后，确定埋深，并组织人员到现场开挖至距管顶20厘米左右，使用树枝、木头等可燃物进行点火，通过地面土壤的温度传递到管体中，保证管体表面的温度控制在80度以下，在其他部位监测管体外面温度，加热方法较快。2.消除冰堵的处理措施消除冰堵的处理措施（4）安全措施安全措施 注意加热段的温度，切勿造成管道外防腐层的损伤。注意管道压力的变化，注意超压。
