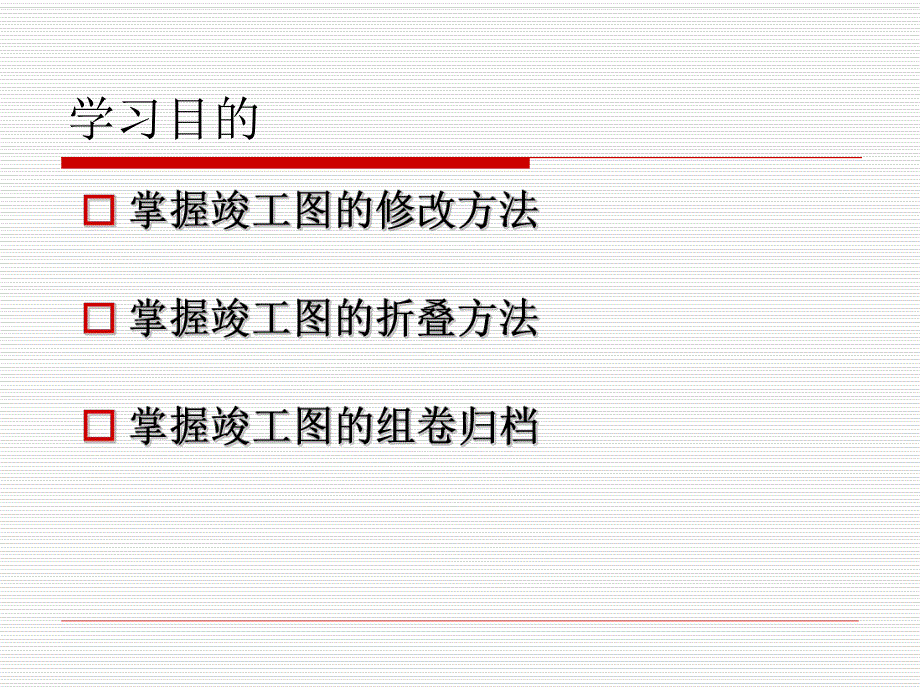

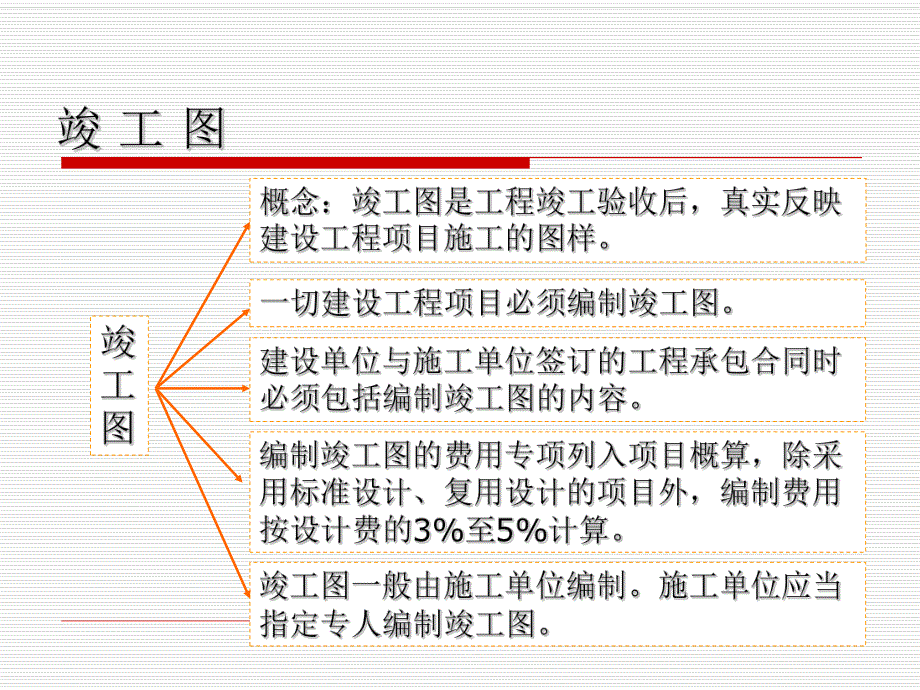

1、建筑工程技术文件管理之建筑工程技术文件管理之竣工图的编制竣工图的编制学习目的 竣工图的编制竣工图的编制竣工图的编制 （一）竣工图的编制形式（二）竣工图的修改、注记竣工图必须与工程实物相符，所有变更内容都必须修改、注记到位（包括被修改部分的相关图纸），竣工图的修改、注记应当符合制图规范，做到图形清晰和字迹工整，修改、注记要用黑色碳素墨水。利用施工图改绘竣工图，必须标明变更修改依据；o（1）在设计变更的依据性文件中，应当包含被修改图的图号等内容。o（2）设计变更通知单、技术核定单、业务联系单、工程师指令、工程会议纪要等设计变更的依据性文件应注记其原始编号或日期。（二）竣工图的修改、注记o 对于文字

2、和数字的修改，可采用杠改法，即用一条细实线将被修改的部分划去，在其附近的适当位置，填写变更后的内容，并注明修改依据。（见图例一）图例一（二）竣工图的修改、注记图例二（二）竣工图的修改、注记图例三作废图纸的处理o 作废图纸不归档，但必须在原施工图目录上进行标注，并注明依据。附施工图目录o 重新绘制竣工图的，应当有变更记录栏，内容为序号、内容、修改日期。竣工图章示例竣工图章示例 竣工图的签证 o竣工图章尺寸为：高50mm宽80mm。o所有竣工图均应加盖竣工图章，竣工图章应使用不易褪色的红印泥盖印，应加盖在蓝图右下角设计图签的上方或周围不压盖图形文字的地方。竣工图的封面和图纸目录也要加盖竣工章。o编

3、制人、审核人、技术负责人、总监、现场监理对竣工图进行审核后必须在竣工图章上亲自签字。（审核主要从竣工图的内容是否与设计图设计、设计变更、洽商、材料变更、施工及质检记录相符合。）o国外引进项目、引进技术或由外方承包的建设项目，外方提供的竣工图应由外方签字确认。竣工图的折叠方法建设工程文件归档整理规范建设工程文件归档整理规范竣工图折叠方法：竣工图折叠方法：折叠后的图纸幅面一般应有A4(210mm297mm)或A3(297mm420mm)的规格。对于需装订成册又无装订边的复制图，折叠后的尺寸可以是190mm297mm或297mm400mm。当粘贴上装订胶带(见附录A)后，仍应具有A4或A3的规格。无

4、论采用何种折叠方法，折叠后复制图上的标题栏均应露在外面。具体按技术制图复制图的技术制图复制图的折叠方法折叠方法（GB/10609.3-89）执行。上海市工程建设规范上海市工程建设规范-建设项目（工程）竣工档案建设项目（工程）竣工档案编制技术规范编制技术规范竣工图折叠方法：竣工图折叠方法：0号图纸的折叠方法（上海新标准）注：尺寸单位统一为：mm。1号图纸的折叠方法（上海新标准）注：尺寸单位统一为：mm。2号图纸的折叠方法（上海新标准）注：尺寸单位统一为：mm。3号图纸的折叠方法（上海新标准）注：尺寸单位统一为：mm。竣工图的组卷归档o 竣工图应按单位工程组卷，单位工程内应按专业组卷。同专业图纸按图号顺序排列。o 竣工图不应装订，应按A4幅面（297mm210mm）的规格折叠，图面应朝里，图标应外露，页号应标在图面的右上角。o 既有文字材料又有图纸的案卷，文字材料排前，图纸排后。如一张变更通知单涉及多图的，如果不在同一卷册的，应将复印件附在有关卷册中，或在备考表中说明。竣工图的组卷归档（市标市标）竣工图的组卷归档（市标市标）竣工图的组卷归档（市标市标）竣工图的组卷归档（浦东新区建筑工程浦东新区建筑工程）竣工图的组卷归档（浦东新区市政工程浦东新区市政工程）竣工图的组卷归档（国标国标）竣工图的组卷归档（国标国标）竣工图的组卷归档（国标国标）竣工图的组卷归档（国标国标）
