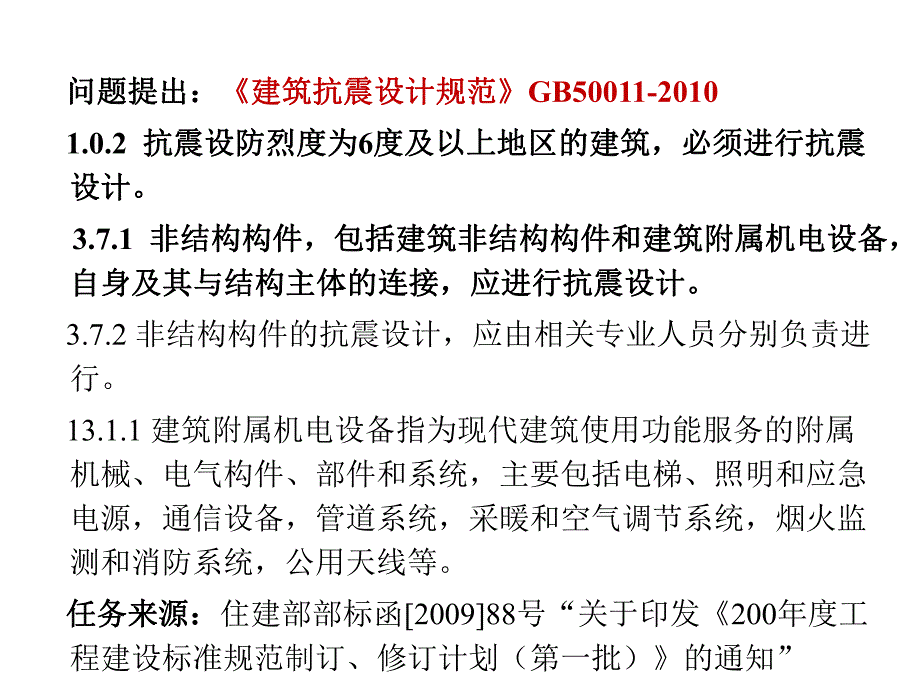

1、建筑机电工程抗震设计规范建筑机电工程抗震设计规范（报批稿）问题提出：问题提出：建筑抗震设计规范建筑抗震设计规范GB50011-2010 1.0.2 抗震设防烈度为抗震设防烈度为6度及以上地区的建筑，必须进行抗震度及以上地区的建筑，必须进行抗震设计。设计。3.7.1 非结构构件，包括建筑非结构构件和建筑附属机电设备，非结构构件，包括建筑非结构构件和建筑附属机电设备，自身及其与结构主体的连接，应进行抗震设计。自身及其与结构主体的连接，应进行抗震设计。3.7.2 非结构构件的抗震设计，应由相关专业人员分别负责进行。13.1.1 建筑附属机电设备指为现代建筑使用功能服务的附属机械、电气构件、部件和系统

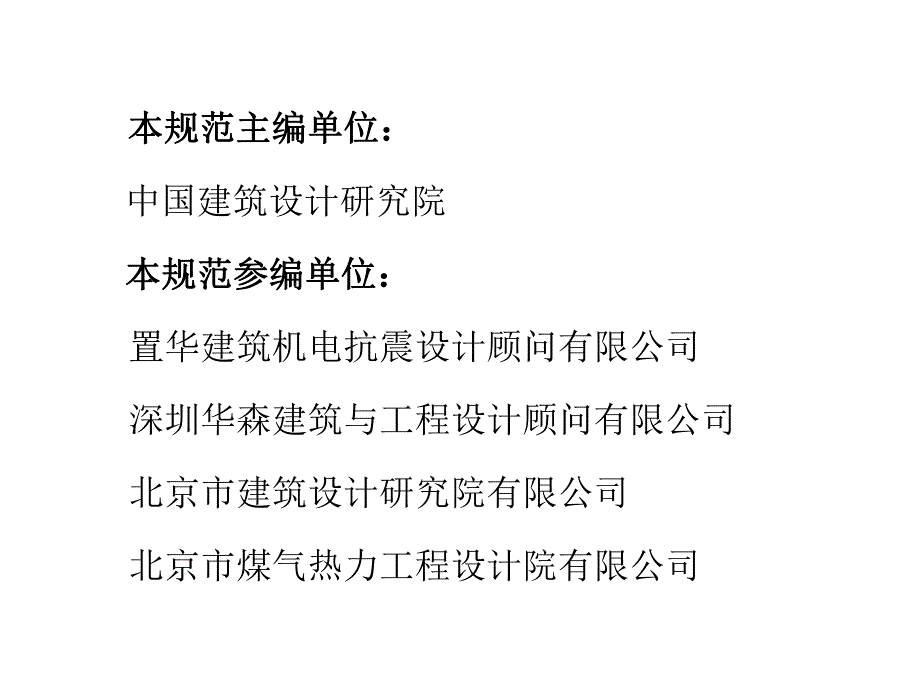

2、，主要包括电梯、照明和应急电源，通信设备，管道系统，采暖和空气调节系统，烟火监测和消防系统，公用天线等。任务来源：任务来源：住建部部标函200988号“关于印发200年度工程建设标准规范制订、修订计划（第一批）的通知”本规范主编单位：本规范主编单位：中国建筑设计研究院 本规范参编单位：本规范参编单位：置华建筑机电抗震设计顾问有限公司 深圳华森建筑与工程设计顾问有限公司 北京市建筑设计研究院有限公司 北京市煤气热力工程设计院有限公司主要起草人：主要起草人：赵 锂 刘振印 朱跃云 宋孝春 张 青 李学好 张良平 张 杰 孙成群 杨 炯 张大明主要审查人：主要审查人：姜文源 陈云玉 刘 军 郁银泉

3、汤小军 华明九 刘建华 王红朝 李立晓 陈众励 目次目次 1 总则总则 2 术语、符号术语、符号 3 设计基本要求设计基本要求 4 给水排水给水排水 5 暖通空调暖通空调 6 燃气燃气 7 电气电气 8 抗震支吊架抗震支吊架 附录附录A 我国主要城镇抗震设防烈度、设计基本地震我国主要城镇抗震设防烈度、设计基本地震加速度和设计地震分组加速度和设计地震分组 1 总则总则 1.0.1 为贯彻执行中华人民共和国建筑法和中华人民共和国防震减灾法，实行以“预防为主”的方针，使建筑给水排水、供暖、通风、空调、燃气、热力、电力、通讯、消防等机电工程设施经抗震设防后，减轻地震破坏，防止次生灾害，避免人员伤亡，减

4、少经济损失，做到安全可靠、技术先进、经济合理、维护管理方便，制定本规范。1.0.2 本规范适用于抗震设防烈度为6度至9度的建筑机电工程设施抗震设计，不适用于抗震设防烈度大于9度或有特殊要求的建筑机电工程设施的抗震设计。1.0.3 按本规范进行的建筑机电工程设施抗震设计应达到下列要求：1 当遭受低于本地区抗震设防烈度的多遇地震影响时，机电工程设施一般不受损坏或不需修理可继续运行；2 当遭受相当于本地区抗震设防烈度的地震影响时，机电工程设施可能损坏经一般修理或不需修理仍可继续运行；3 当遭受高于本地区抗震设防烈度的罕遇地震影响时，机电工程设施不至于严重损坏，危及生命。1.0.4 抗震设防烈度为抗震

5、设防烈度为6度及度及6度以上地区的建筑机电工程度以上地区的建筑机电工程设施必须进行抗震设计。设施必须进行抗震设计。1.0.5 对位于抗震设防烈度为6度地区除甲类建筑以外的建筑机电工程设施，可不进行地震作用计算。注：本规范以下条文中，一般略去“抗震设防烈度”表叙字样，对“抗震设防烈度为6度、7度、8度、9度”简称为“6度、7度、8度、9度”。1.0.6 建筑机电工程设施抗震设计除应符合本规范外，尚应符合国家现行有关标准的规定。建筑应根据其使用功能的重要性分为甲类、乙类、丙类、丁类四个抗震设防类别。甲类建筑应属于重大建筑工程和地震时可能发生严重次生灾害的建筑，乙类建筑应属于地震时使用功能不能中断或

6、需尽快恢复的建筑，丙类建筑应属于除甲、乙、丁类建筑以外的建筑，丁类建筑应属于抗震次要建筑。甲类建筑在地震破坏后会产生巨大社会影响或造成巨大经济损失。严重次生灾害指地震破坏后可能引发水灾、火灾、爆炸、剧毒或强腐蚀性物质大量泄漏和其他严重次生灾害。乙类建筑属于地震破坏后会产生较大社会影响或造成相当大的经济损失，包括城市的重要生命线工程和人流密集的多层的大型公共建筑等。丁类建筑，其地震破坏不致影响甲、乙、丙类建筑，且社会影响和经济损失轻微。一般为储存物品价值低、人员活动少、无次生灾害的单层仓库等。6度甲类及7-9度的地区的建筑机电工程必须采取所有抗震措施并进行抗震验算，6度地区甲类以下的建筑机电工程

7、也应按相应章节采取抗震措施，但可不进行抗震验算。2 术语和符号 2.1.4 建筑机电工程设施 指为现代建筑使用功能服务的附属机械、电气构件、部件和系统；主要包括电梯，照明系统和应急电源，通信设备，管道系统，采暖和空气调节系统，火灾报警和消防系统，共用天线等。2.1.5 抗震支承由锚固体、加固吊杆、斜撑和抗震连接构件组成的构件。1长螺杆；2设备或管道等；3螺杆紧固件；4C型槽钢；5快速抗震连接构件；6抗震连接构件抗震支吊架示意图2.1.6 抗震支吊架 与建筑结构体牢固连接，以地震力为主要荷载的抗震支撑设施。由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成。1斜撑；2抗震连接构件；3锚固件；4螺杆紧

8、固件；5承重吊杆；6管道 侧向抗震支吊架示意图2.1.7 侧向抗震支吊架 斜撑与管道横截面平行的抗震支吊架。2.1.8 纵向抗震支吊架斜撑与管道横截面垂直的抗震支吊架。1斜撑；2抗震连接构件；3锚固件；4螺杆紧固件；5承重吊杆；6管道纵向抗震支吊架示意图2.1.9 单管（杆）抗震支吊架由一根承重吊架和抗震斜撑组成的抗震支吊架。1螺杆紧固件；2专用槽钢；3管道或设备 单管（杆）抗震支吊架示意图 2.1.10 门型抗震支吊架由两根及以上承重吊架和横梁、抗震斜撑组成的抗震支吊架。1长螺母；2结构体；3长螺杆；4方垫片；5槽钢紧固件；6膨胀螺栓；7抗震连接构件；8槽钢；9快速抗震连接构件；门型侧向抗震

9、支吊架示意图 3 设计基本规定 3.1 一般规定 3.1.1建筑机电工程设施与建筑结构的连接构件和部件的抗震措施应根据设防烈度、建筑使用功能、建筑高度、结构类型、变形特征、设备设施所处位置和运行要求及现行国家标准建筑抗震设计规范GB50011的有关规定，经综合分析后确定。3.1.2 建筑机电工程重要机房不应设置在抗震性能薄弱的部位；对于有隔振装置的设备，当发生强烈振动时不应破坏连接件，并应防止设备和建筑结构发生谐振现象。所谓机电工程重要机房，如消防水泵房、生活水泵房、锅炉房、制冷机房、热交换站、配变电所、柴油发电机房、通信机房、消防控制室、安防监控室等。3.1.3 建筑机电工程设施的支、吊架应

10、具有足够的刚度和承载力，支、吊架与建筑结构应有可靠的连接和锚固。3.1.4 建筑机电工程管道穿越结构墙体的洞口设置，应尽量避免穿越主要承重结构构件。管道和设备与建筑结构的连接，应能允许二者间有一定的相对变位。3.1.5 建筑机电工程设施的基座或连接件应能将设备承受的地震作用全部传递到建筑结构上。建筑结构中用以固定建筑机电工程设施的预埋件、锚固件，应能承受建筑机电工程设施传给主体结构的地震作用。3.1.6 建筑机电工程设施抗震设计应以建筑结构设计为基准，对与建筑结构的连接件应采取措施进行设防。对重力不超过1.8kN的设备或吊杆计算长度不超过300mm的吊杆悬挂管道，可不进行设防。对于需进行抗震设

11、防的超过1.8kN的设备应主要包含以下内容：1 悬吊管道中重力超过1.8kN的设备；2 DN65以上的生活给水、消防管道系统；3 矩形截面面积大于等于0.38m2和圆形直径大于等于0.7m的风管系统；4对于内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽。吊杆根部构造示意图（钢筋混凝土结构）抗震连接构件根部构造示意图（钢筋混凝土结构）作用于钢梁的吊杆根部构造示意图 （钢结构）3.1.7 抗震支、吊架与钢筋混凝土结构应采用牢固的锚栓连接，与钢结构应采用焊接或螺栓连接。作用C型槽钢的吊杆根部构造示意图（钢结构）作用C型槽钢抗震连接构件根部构造示意图（钢结构）3.

12、1.8 穿过隔震层的建筑机电工程管道应采用柔性连接或其他有效措施 ，并应在隔震层两侧设置抗震支架。3.1.9建筑机电工程设施底部应与地面牢固固定。对于8度及8度以上的抗震设防，膨胀螺栓或螺栓应固定在垫层下的结构楼板上。对于无法用螺栓与地面连接的建筑机电工程设施，应用L型抗震防滑角铁进行限位。4 给水排水 4.1室内给水排水 4.1.1 给水排水管材选用应满足下列要求：1 生活给水管、热水管的管材：1）8度及8度以下地区的多层建筑可按现行国家标准建筑给水排水设计规范GB 50015规定的材质选用；2）高层建筑及9度地区建筑的干管、立管应采用铜管、不锈钢管、金属复合管等强度高且具有较好延性的管道，

13、连接方式可采用管件连接或焊接；2 高层建筑及9度地区建筑的入户管阀门之后应设软接头；3 消防给水管、气体灭火输送管道应根据系统工作压力按消防的现行国家相关规范选用管材并采用相应的连接方式；4 重力流排水的污、废水管管材：1）8度及8度以下地区的多层建筑可按现行的国家标准建筑给水排水设计规范GB 50015规定的管材选用；2）高层建筑及9度地区建筑宜采用柔性接头的机制排水铸铁管。建筑排水柔性接口承插式铸铁管及管件CJ/T178-2013 适用于建筑排水柔性抗震接口铸铁管及管件。1承口端；2插口端；3橡胶密封圈；4法兰压盖（三、四耳）；5螺栓螺母RCRC型型接接口口型型式式1承口端；2插口端；3橡

14、胶密封圈；4法兰压盖（六、八耳）；5螺栓螺母RCRC型型接接口口型型式式1RC1型管件；2直管；3橡胶密封圈；4法兰压盖（分为三耳、四耳、六耳、八耳）；5螺栓螺母。RC1型接口型式型接口型式 4.1.2 管道的布置与敷设应满足下列要求：1 8度、9度地区的高层建筑的给水、排水立管其直线长度超过50m时宜采取抗震动措施，其直线长度超过100m时，应采取抗震动措施；2 8度、9度地区的高层建筑的生活给水系统不宜采用同一供水立管串联两组或多组减压阀分区供水的方式；3 需要设防的室内给水、热水以及消防管道管径大于或等于DN65的水平管道，当其采用吊架、支架或托架固定时，应按本规范第8章的要求设置抗震支

15、承。室内自动喷水灭火系统和气体灭火系统等消防系统还应按相关施工及验收规范的要求设置防晃支架，其管段设置抗震支架与防晃支架重合处，可只设抗震支承；4 管道不应穿过抗震缝。当给水管道必须穿越抗震缝时宜靠近建筑物的下部穿越，且应在抗震缝两边各装一个柔性管接头或在通过抗震缝处安装“门”形弯头或设伸缩节；5 管道穿过内墙或楼板时，应设置套管，套管与管道间的缝隙，应采用柔性防火材料封堵；6 8度、9度地区建筑物给水引入管和排水出户管穿越地下室外墙时，应设防水套管，穿越基础时，基础与管道间应留有一定空隙；并宜在管道穿越地下室外墙或基础处的室外部位设置波纹管伸缩节。4.1.3 室内设备、构筑物、设施的选型、布
