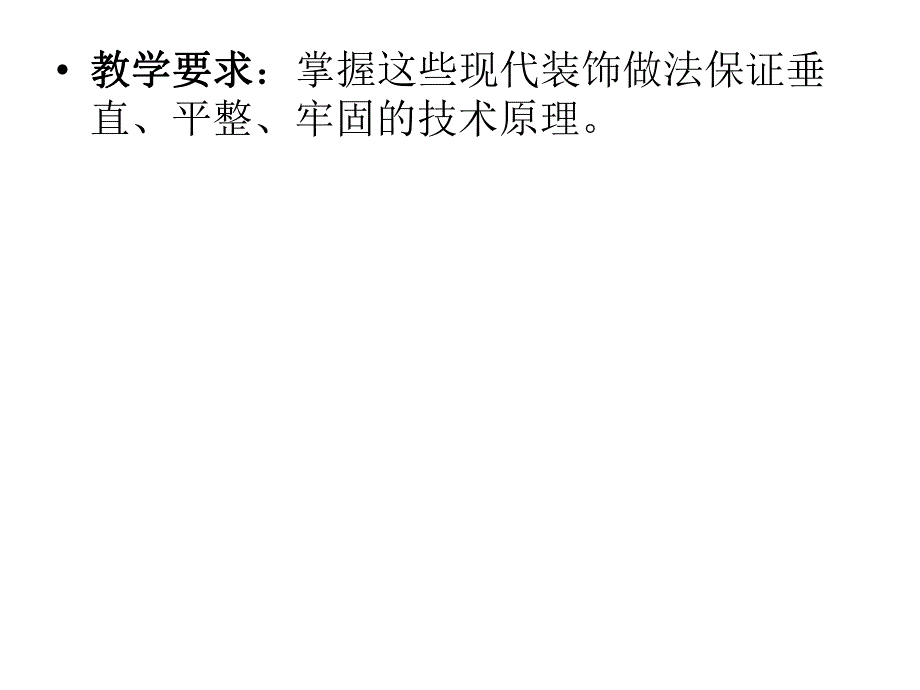

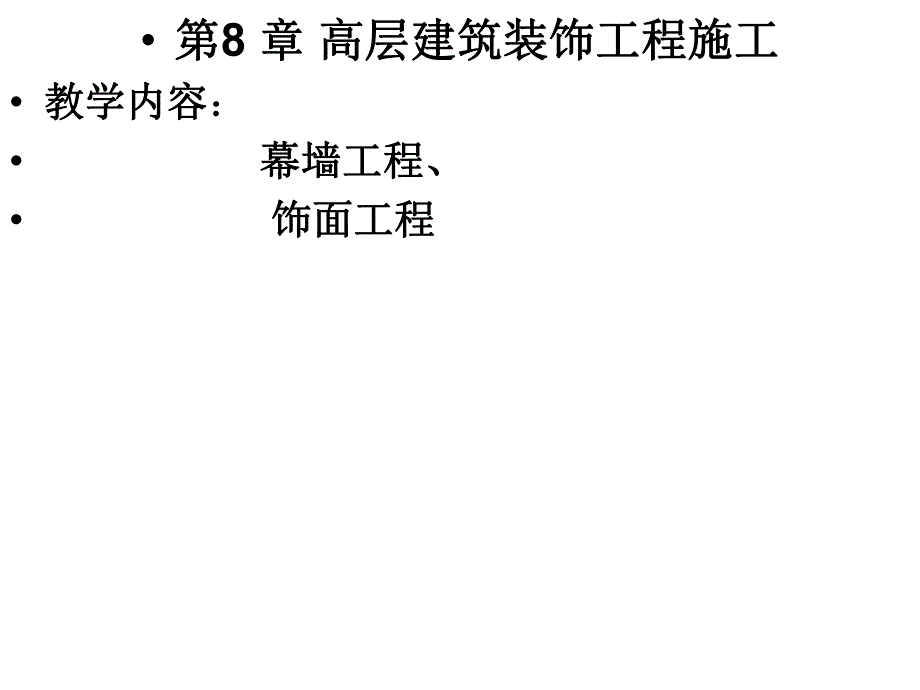

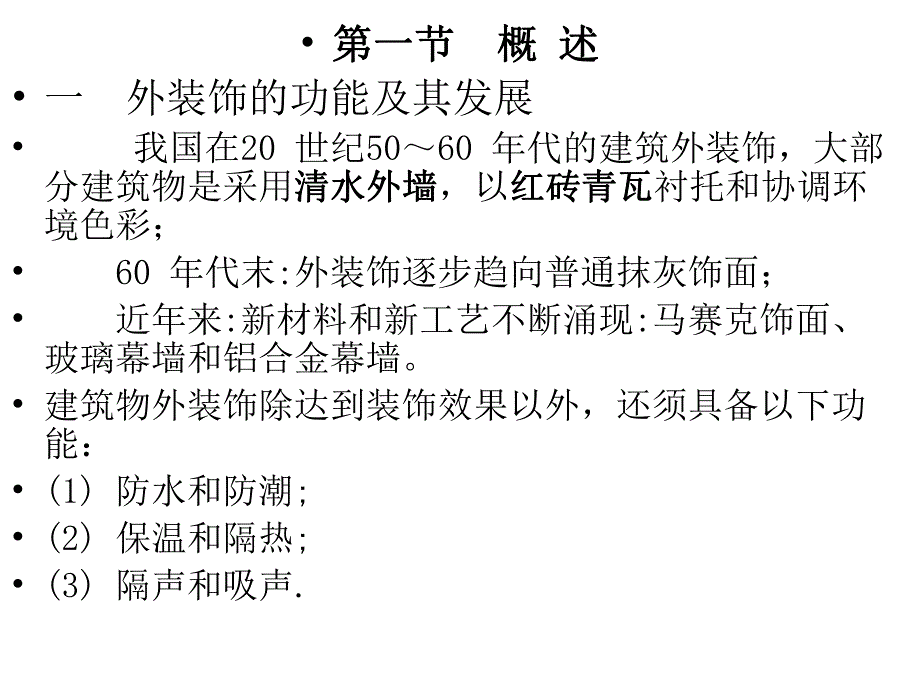

1、 第第8 章章 高层建筑装饰工程施工高层建筑装饰工程施工 教学内容教学内容：幕墙工程、幕墙工程、饰面工程饰面工程 教学要求教学要求：掌握这些现代装饰做法保证垂直、平整、牢固的技术原理。第一节第一节 概概 述述 一 外装饰的功能及其发展 我国在20 世纪5060 年代的建筑外装饰，大部分建筑物是采用清水外墙清水外墙，以红砖青瓦红砖青瓦衬托和协调环境色彩；60 年代末:外装饰逐步趋向普通抹灰饰面；近年来:新材料和新工艺不断涌现:马赛克饰面、玻璃幕墙和铝合金幕墙。建筑物外装饰除达到装饰效果以外，还须具备以下功能：(1)防水和防潮;(2)保温和隔热;(3)隔声和吸声.二二 高层建筑室内装饰工程的发展高

2、层建筑室内装饰工程的发展 随着我国高层建筑的发展，高层建筑室内装饰工程亦不断发展。20 世纪70 年代以前，我国高层建筑室内装饰基本上都是采用传统的材料和做法：平顶平顶装饰常用的是在黄砂石灰底纸筋灰面上刷石灰浆、大白浆与可赛银浆等。内墙面内墙面装饰常用的是在黄砂石灰底纸筋灰面上刷无光调合漆、石灰浆、大白浆、大理石墙面，瓷砖墙面，石膏粉刷等。地面装饰地面装饰常用的是细石混凝土地面、油漆地面、硬木地板、羊毛地毯、大理石地面、磨光花岗石地面等。三三 高层建筑室内装饰技术开发的重要性高层建筑室内装饰技术开发的重要性 室内装饰的目的室内装饰的目的:保护基体，美化建筑，创造一个幽雅舒适的环境。发展方向发展

3、方向：用轻质新型建筑装饰材料轻质新型建筑装饰材料和干干作业作业施工工艺，并采用一部分装饰施工小机具机具代替代替繁重的手工操作手工操作，装饰效果好、劳动强度低，施工工效成倍提高，工期明显缩短、经济效果明显。第二节 幕 墙 工 程 常用的幕墙：铝合金幕墙和玻璃幕墙。常用的幕墙：铝合金幕墙和玻璃幕墙。一一 铝合金幕墙铝合金幕墙 类型：1.混凝土剪力墙面的铝板饰面 幕墙以角铁为骨架，通过角铁扣件用膨胀螺栓将角铁骨架固定在混凝土墙面上，然后将铝板固定在骨架上，形成了整片铝合金墙面，其具体构造见图图8.1 铝板饰面节点构造图(a)铝板构造图；(b)节点详图；(c)角钢扣件大样图1角钢扣件 2角钢骨架 3铝

4、板 4膨胀螺栓 5安装孔(椭圆)6铆钉 铝板饰面的安装步骤如下铝板饰面的安装步骤如下：(1)以建筑物的垂直控制线和楼层标高为依据，分别在混凝土墙面上弹出分块竖线和水平线。(2)在混凝土墙面上做出塌饼，作为控制铝板和混凝土墙面安装距离的依据，。(3)打设膨胀螺栓，螺栓进墙深度要求大于20mm。(4)安装角钢扣件，扣件为L4040 角钢，长300mm，其上面的螺孔为椭圆形，以便调正安装距离。(5)安装角钢骨架(6)安装铝板，用铆钉枪将铝板逐块固定在骨架上。(7)板缝处封防水硅胶。(8)清除板面保护胶纸，进行板面清理。2.框架结构墙面的铝合金幕墙框架结构墙面的铝合金幕墙 框架结构铝合金幕墙，一般为铝

5、板和铝合金窗的组合幕墙。在框架结构上固定幕墙，是利用楼层结构的预埋件用扣件连接固定。每块铝板由金属框通过钢扣件和结构楼面上的预埋件连接固定，铝窗则用螺栓安装固定在四周铝板金属框上，形成整块铝合金组合面，在板面安装结束后，再在室内安装石膏板，外贴墙纸。图8.2 安装钢扣件示意图1楼层结构 2金属板 3钢扣件 4前后调节螺栓 5水平调节螺栓 6连接槽钢 1)铝板和铝窗组合墙面的安装步骤(1)预埋件整理；(2)弹线：在楼面混凝土上弹出横轴基准线和纵轴基准线；(3)安装钢扣件：在预埋件面先打设扣件螺杆；(4)安装铝板。三块单件铝板的安装顺序是为先安装窗间墙，然后安装窗肚墙铝板，它们分别由连接片和钢扣件

6、连接，再由扣件支承在结构预埋件上；(5)安装铝窗框。在铝板安装后，最后安装铝窗，窗的四周和铝板连接固定；(6)安装玻璃；(7)嵌缝和防水处理。用专用注入枪将硅酮封缝料嵌入铝板间缝隙；(8)幕墙表面清洗。要随装随清洗，及时清除飞在上面的砂浆等污泥，并在交工前做一次系统的清洗。(a)安装节点之一；(b)安装节点之二图8.4 铝塑板的安装节点1饰面板 2铝铆钉 3直角铝型材4密封材料 5支撑材料 6垫片7角钢 8螺钉 9密封材料 2)铝合金组合墙面安装的质量控制 墙面的安装要严格控制三个要点：(1)每块铝板安装高度的控制。安装高度直接关系到铝板水平分格缝能否在同一水平线上，是外观质量的关键，要求较高

7、。(2)铝板饰面平整度控制。用悬挂线锤于基准轴线上来控制铝板面的平整度，如有误差则前后移动钢扣件槽口来进行凋正。图8.5 安装控制线示意图1控制线(钢丝)2横轴基准线 3纵轴基准线 4楼面边线(3)铝板表面垂直度控制。从结构外侧用钢弦线引下一垂线作为基准垂线，以每层横轴基准线到垂线之间的水平距离相等并连续校正三层控制垂直度。对于铝板表面的垂直度可用测垂器来校准。当铝板安装满足上述三个要点时，将钢扣件和预埋件焊接固定即可达到质量要求，如图8.6 所示：铝板安装位置测定示意图。图8.6 铝板安装位置测定示意图1水平仪 2一直尺 3曲尺 4-测垂器 5线锤6基准轴线 7铝板 8连接片 9钢扣件 10

8、水平调节螺丝 3)施工脚手架 幕墙安装不搭设脚手架，主要采用吊篮。吊可根据墙面形状加工成矩形、弧形以适应操作的需要。二 玻璃幕墙 1.铝框玻璃幕墙 一 般用于办公用房的外墙，它以铝合金为框间镶嵌玻璃，形成以固定玻璃为主体的玻璃幕墙立面。1)节点构造 以统长幕墙竖筋为支承骨架，和结构楼板混凝土上的预埋件用角钢扣件焊接固定，玻璃分块镶嵌在骨架的竖横筋之间，最后用硅胶作防水嵌缝处理。2)安装步骤(1)将楼板面的预埋铁件表面清理干净。(2)根据建筑物轴线弹出纵横两个方向的基准线和水平标高控制点。(3)安装幕墙竖筋，以基准线为准确定竖筋位，并挂直后固定。(4)安装幕墙横筋。(5)镶嵌玻璃，并用硅胶嵌缝作

9、防水处理。图8.7 铝框玻璃幕墙节点构造示意图1预埋铁板 2、3角钢连接件 4混凝土楼板 5玻璃幕墙竖筋 2.大块玻璃幕墙 定义：一般玻璃高度接近建筑物层高，以玻璃自身支承，端头固定，厚度为1019mm。整块玻璃高度在5m以内一般由玻璃本身支承自重，两端嵌入金属框内，用硅胶嵌缝固定。当高度过高时，因此要采用吸盘机。利用玻璃表面平整度高、吸附力强的特点，将玻璃平稳的吸牢并移动到安装地点。大块玻璃幕墙的安装顺序和安装方法如下大块玻璃幕墙的安装顺序和安装方法如下：(1)按设计要求先固定好玻璃的顶框和底框。(2)玻璃就位：在玻璃两侧用手工吸盘由人工将其搬运至安装地点。(3)用吸盘机在玻璃一侧将玻璃吸牢

10、，利用单轨单轨电动葫芦电动葫芦将吸盘机连玻璃一起升高到一定高度，然后转动吸盘，将横卧的玻璃转动至竖直，并将玻璃上口先插入顶框，继续往上提，使玻璃下口对准底框槽口，然后将玻璃放入底框并安装支承在设计标高位置，如图示。(4)在玻璃与玻璃之间、玻璃与顶框或底框的凹槽内用硅胶嵌缝固定。欧洲建筑欧洲建筑玻璃幕墙玻璃幕墙图8.8 大块玻璃幕墙节点示意图1顶部角铁吊架 25mm厚钢顶框 3硅胶嵌缝 4平顶面 515mm厚玻璃65mm厚钢底框 7地平面 83mm厚铁板 9M12锚栓 10垫铁 第三节第三节 饰饰 面面 工工 程程 一、小规格面砖镶贴施工 1.材料品种和规格 面砖有釉面和毛面之分，颜色有米黄色、

11、深黄色、乳白色等多种色彩，形状有正方形 和长方形不同规格，其边长一般在400mm 以下，厚度在15mm 左右。2.2.镶贴工艺镶贴工艺 1)1)逐块铺贴法逐块铺贴法(1)按设计要求和面砖的规格弹好分格线；(2)(在墙面及转角处每隔2M 左右坞好贴面标志点(可用面砖角料)以控制面层的平整度、垂直度和粘结层的厚度；(3)面砖洗刷干净，放入桶内清水浸泡2h以上，晾干使用；(4)面砖粘贴应分段或分块进行，每个分块自下而上粘贴。操作时在面砖背面刮满刀灰，砂浆厚度68mm，面砖上墙后，用小木锤轻轻敲打，用直尺调正平整度和垂直度。，贴完一皮将砂浆刮平，放上分缝用小木条，然后再贴第二皮，木条宜次日取出。(5)

12、勾缝：11 水泥砂浆；(6)表面的清洁：有不洁之处，可用5%10%稀盐酸清洗 2)托板模具铺贴法 对于墙面造型特殊、要求多种颜色面砖交叉镶贴的墙面，可用托板模具铺贴小规格面砖。其铺贴步骤如下；(1)定线划块：(2)拼花组合：按照设计的要求对不同颜色面砖进行花纹排列。先将面砖按编号反铺在模具内粘接面朝上，并在砖缝中撒上细砂，随后在砖面上满黏结水泥砂浆(1 1.52.0)23mm。同时墙面糙胚层上抹上相同的水泥黏结砂浆，随即将托板模具对准基线上墙粘贴，用木榔头轻轻击平，然后取下模具，刷清砖缝间细砂，最后进行托板之间镶补工作，在铺贴ld 后用纯水泥浆勾缝；图8.10 托板模具示意图1硬塑料条 2板面开孔 3托板木框 4木手柄
