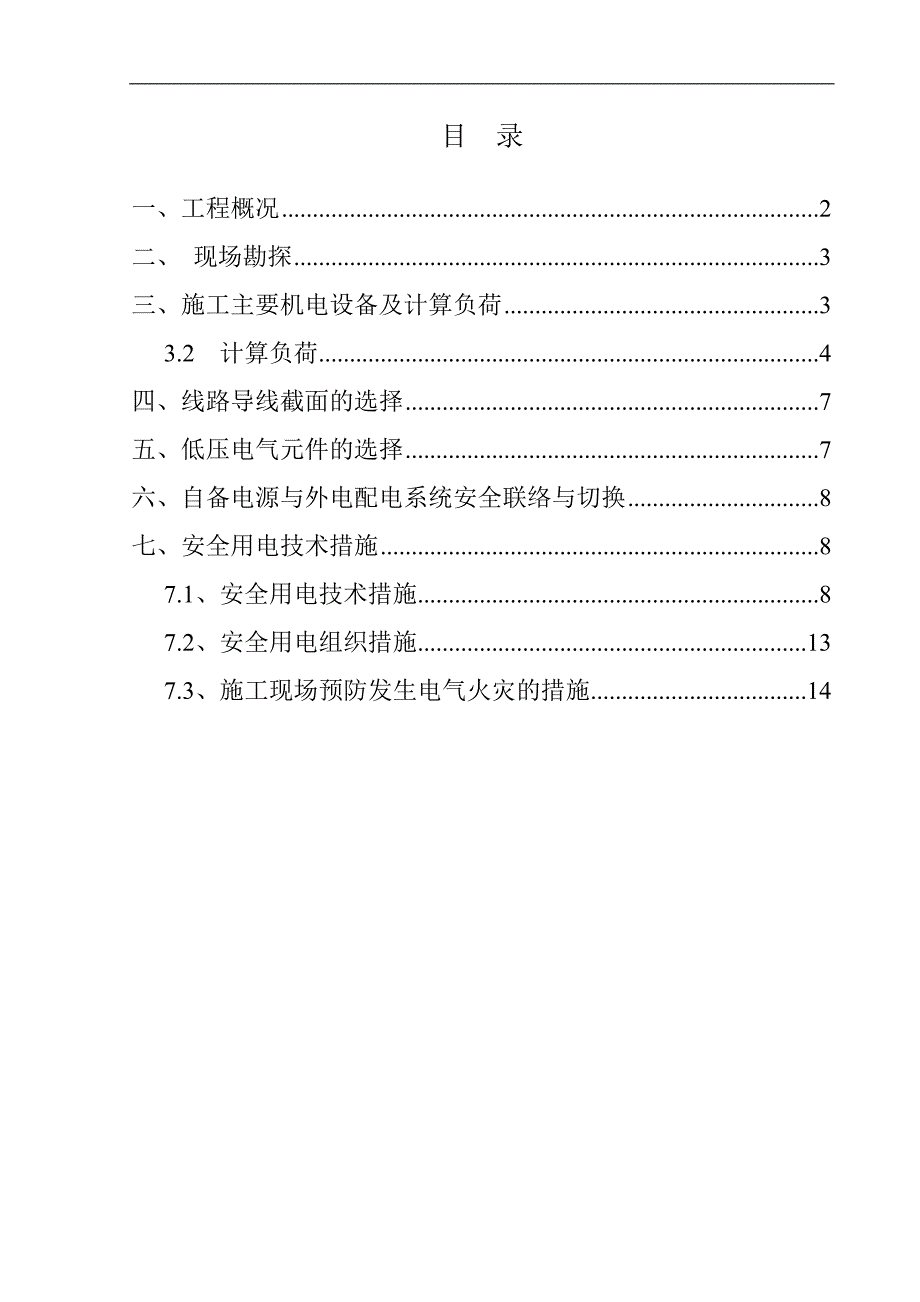

1、目 录一、工程概况2二、 现场勘探3三、施工主要机电设备及计算负荷33.2 计算负荷4四、线路导线截面的选择7五、低压电气元件的选择7六、自备电源与外电配电系统安全联络与切换8七、安全用电技术措施87.1、安全用电技术措施87.2、安全用电组织措施137.3、施工现场预防发生电气火灾的措施14临时施工用电组织方案一、工程概况某某地铁五号线同乐站及左线盾构始发井明挖段位于某某市宝安旧城繁华地段，周边有商业建筑，居住社区、公园及工业厂房。站位西南侧有天辉进出口有限公司，宝安饮食服务有限公司；东南侧为新福装饰材料市场；东北侧为金威啤酒厂招租店面；西北侧为新日佳百货。车站范围内有两棵百年古树，施工要求

2、作好保护工作。同乐站为双层10m宽岛式站台车站，地下一层为站厅层，地下二层为站台层。车站有效站台中心里程为CK7+708，车站起点里程为CK7+583.86，车站终点里程为CK7+801.26，全长217.4m，车站主体部分采用单柱双层双跨砼结构，基坑宽19.10m，基坑深度17.5m，覆土约为3.84.4m。左线盾构始发井（CK7+536.16CK7+550.16）为双层双柱三跨砼框架结构，基坑宽21.5，里程长14m。站前明挖段（CK7+550.16CK7+583.86）断面结构形式与车站相同。本工程采用12001300钻孔灌注桩+600旋喷桩作围护结构，钻孔桩采用C30水下砼，冠梁横断面

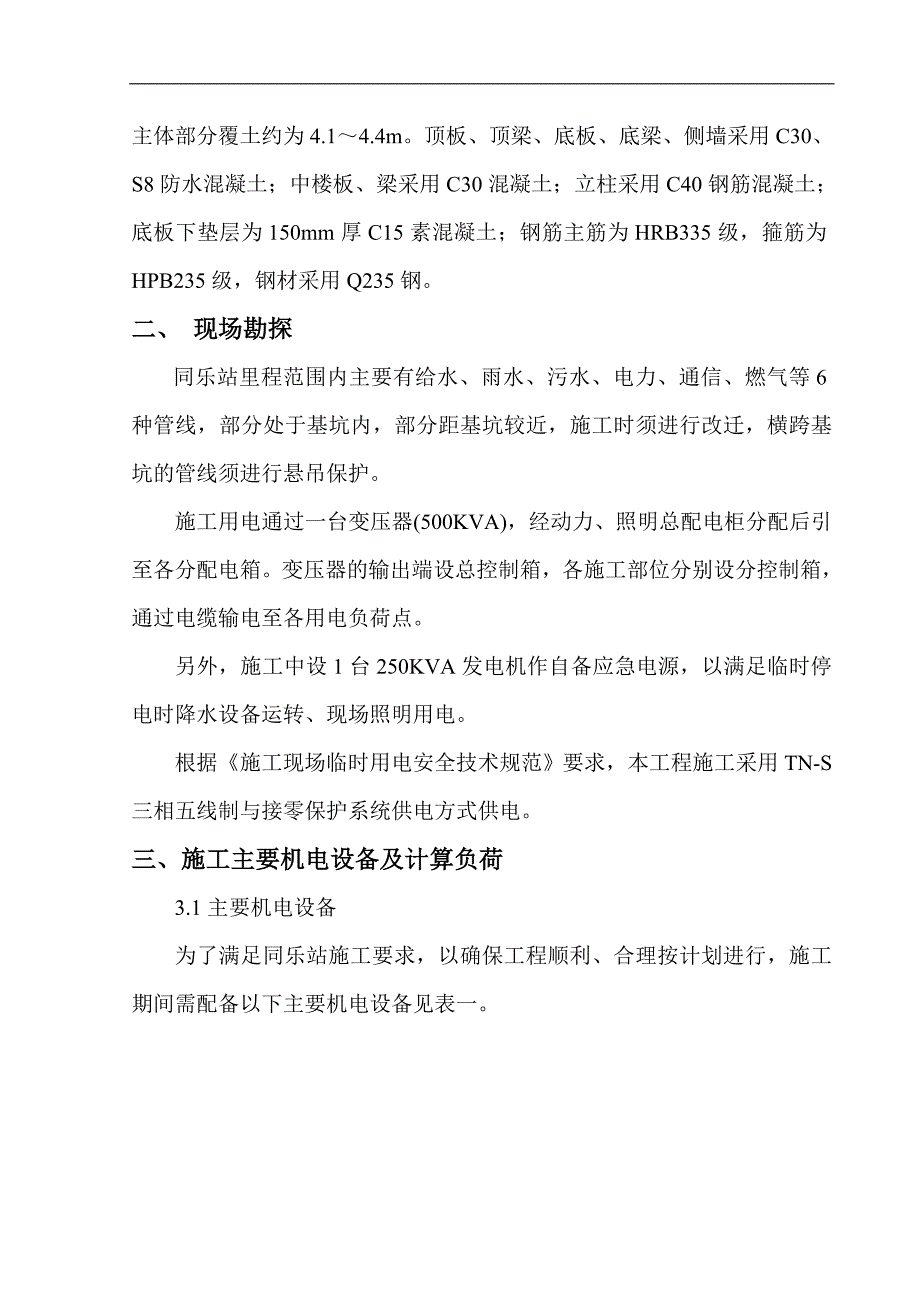

3、为1.2m0.8m C30钢筋砼结构，钻孔桩的嵌固深度5m8m，或入中风化花岗岩层2m。支撑系统由腰梁和横撑组成，腰梁采用2根I45b工字钢组合而成，横撑采用600钢管撑。标准段基坑竖向设3层支撑。主体结构采用现浇整体式框架结构，由墙、梁、板、柱等构件组成，沿车站纵向设中间立柱，车站主体采用纵梁体系。结构抗渗透等级为S8，主体部分覆土约为4.14.4m。顶板、顶梁、底板、底梁、侧墙采用C30、S8防水混凝土；中楼板、梁采用C30混凝土；立柱采用C40钢筋混凝土；底板下垫层为150mm厚C15素混凝土；钢筋主筋为HRB335级，箍筋为HPB235级，钢材采用Q235钢。二、 现场勘探同乐站里程范

4、围内主要有给水、雨水、污水、电力、通信、燃气等6种管线，部分处于基坑内，部分距基坑较近，施工时须进行改迁，横跨基坑的管线须进行悬吊保护。施工用电通过一台变压器(500KVA)，经动力、照明总配电柜分配后引至各分配电箱。变压器的输出端设总控制箱，各施工部位分别设分控制箱，通过电缆输电至各用电负荷点。另外，施工中设1台250KVA发电机作自备应急电源，以满足临时停电时降水设备运转、现场照明用电。根据施工现场临时用电安全技术规范要求，本工程施工采用TN-S三相五线制与接零保护系统供电方式供电。三、施工主要机电设备及计算负荷3.1主要机电设备为了满足同乐站施工要求，以确保工程顺利、合理按计划进行，施工

5、期间需配备以下主要机电设备见表一。表一 同乐站主要机电设备序号设备名称单位数量功率单位单台功率总功率1冲孔钻机台2KW551102旋喷桩机台2KW751503轨行式龙门吊套1KW30304电动空压机台1KW1101105砼湿喷机台2KW7.5156污水泵台8KW3247钢筋弯曲机台1KW5.55.58钢筋调直机台1KW5.55.59钢筋切断机台1KW262610交流电焊机台6KW137811钢筋对焊机台1KW808012砼输送泵台1KW11011013插入式振捣器套10KW1.51517生活用电项1KW404018施工照明项1KW20203.2 计算负荷用电负荷的计算采用需要系数法，计算方式每

6、一回路的由末端逐级向电源侧计算，然后计算出现场总的计算负荷。电焊机组视在功率计算方式如下：将设备的实际暂载率Jc统一换算到Jc=100%时的额定容量：Pe=Pn= 2Pn则有功计算负荷：Pjs=KxPe (kw)无功计算负荷：Q js= Pjs1tg (kVar)则电焊机组的视在功率： Sjs= (kw) 其它设备机组的视在功率计算方式如下Pjs=KxPe (kw)Q js= Pjstg (kVar)Sjs= (kw)总的计算负荷计算，由于喷浆机、输送泵、通风机等设备不存在同期使用，干线同期使用系数取Kx=0.85，总的有功功率：Pjs=KxPjs (kw)总的无功功率：Q js= Kx Qj

7、s (kVar)总的视在功率：Sjs= (kw)总的计算电流计算Ijs=1.52Sjs (A)表二 同乐站用电设备视在功率计算表 序号设备名称数量需要系数Kd功率因数cosatg a 设备容量Pe（KW）计算有功Pjs（KW）计算无功Qjs （KVar）视在功率Sjs(KW)计算电流Ijs(A)1冲孔钻机20.450.451.985549.598.22旋喷桩机20.450.451.987567.5134.03轨行式龙门吊10.70.750.883021.018.54电动空压机10.30.451.9811033.065.55砼湿喷机20.80.80.757.512.09.06污水泵80.650.

8、651.17315.618.27钢筋弯曲机10.70.750.885.53.93.48钢筋调直机10.70.750.885.53.93.49钢筋切断机10.70.750.882618.216.110交流电焊机60.350.42.291327.362.611钢筋对焊机10.450.451.988036.071.412砼输送泵10.30.451.9811033.065.513插入式振捣器100.70.651.171.510.512.317生活用电1404418施工照明1202215同时系数Kep=0.9357.6同时系数Keq=0.9520.2381.0578.9 经计算(计算见表二)，同乐站计算

9、视在功率为381KW，干线最大电流量为578.9A。施工用电采用的变压器500KVA，正常使用阶段的负荷率为80%，变压器存在一定的负荷冲击余地，满足要求。四、线路导线截面的选择为了保证供电线路安全、可靠、经济地运行，选择线路导线时必须满足下列条件。导线应能承受最低的机械强度、能够承受负载电流长期通过所引起的温升、导线满足容许电压降的需要，根据计算，干线采用70+235的五芯电缆。五、低压电气元件的选择1)、熔断器的选择工地采用瓷插式熔断器配合闸刀开关用于线路的短路保护。2)、自动空气开关根据线路的保护特性，线路的保护主要分过载保护、过电流保护和欠压保护三种，自动空气开关的选择应注意以下两点：

10、按额定电压的选择时，空气开关的的额定电压要大于或等于线路的额定电压；按额定电流选择时，空气开关的额定电流要大于或等于线路的计算电流或实际电流。3)、漏电保护器的选择在选择漏电保护器的动特性时，应根据电器设备的不同工作环境，选用适当的漏电动作电流和不同的漏电保护器。六、自备电源与外电配电系统安全联络与切换在工程采用自备发电机(250KW)发电，保证停电期间的降水连续性的时候，应特别注意自备发电系统安全设备，以及临时用电工程与外电源(市电)安全联络。1)、自备电源与外电源(市电)在电气上须进行边锁，严禁它们之间的并列运行，从而要求，降水必须进行专线布置，以保证双向切换。2)、自备发电系统应采用电源

11、中性点直接接地，以使之同样具备保护零线的三相五线制。3)、自备发电系统的接地、接零应独立设置，以实现与外电源的电气隔离，防止外电线路的反馈送电而造成危险。七、安全用电技术措施7.1、安全用电技术措施1)、现场一律采用TN-S保护接零供电系统；2)、设置漏电保护器： 施工现场的总配电箱和开关箱至少设置两极漏电保护器，而且两极漏电保护器的额定动作电流和额定动作时间应作合理配合，使之具有分级保护的功能； 开关箱中必须设置漏电保护器，施工现场所有的用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器； 漏电保护器应安装在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧； 漏电保护器的

12、选择应符合国标GB6829-86漏电电流动作保护器的要求，开关箱中的漏电保护器的额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。3）、安全电压安全电压是指不戴任何防护设备，接触时对人体各部位不造成任何损害的电压。根据GB3805-83安全电压中的规定，基坑结构施工所用的行灯拟根据实际情况，可以采用36V的安全照明电压。4）、电气设备的设置要求 配电系统应设置在室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱，实行分级配电； 动力配电箱和照明配电箱分别设置，如合设置在一个配电箱内，动力和照明线路必须分路设置，照明线路接线接在动力开关的上侧； 开关箱应由末级分配电箱配电，开

13、关箱内应一机一闸，每台用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台及以上的用电设备； 总配电箱应设置在靠近电源的地方，分配电箱应装在用电设备或负荷相对集中的地区，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。 配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损坏作用的瓦斯、烟气、蒸汽、液体及其它有害介质中，也不得设在易受外来固体撞击、强烈震动、液体侵溅及热源烘烤的场所。配电箱、开关箱周围应有足够两个人同时作业的空间，其周围不得堆放任何有碍操作、维修的物品； 配电箱、开关箱安装要端正、牢固、移动式的箱体应装设在坚固的支架上。固定式配电箱、开关箱的下皮与地面的垂直距离控制在1.31.5m，移动式配电箱、开关箱的下皮与地面的垂直距离为0.61.5m，配电箱、开关箱采用铁板或优质绝缘材料制作，铁皮的厚度应大于1.5mm； 配电箱、开关箱中导线的进线口和出线口应设置在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。5）、电气设备的安全
