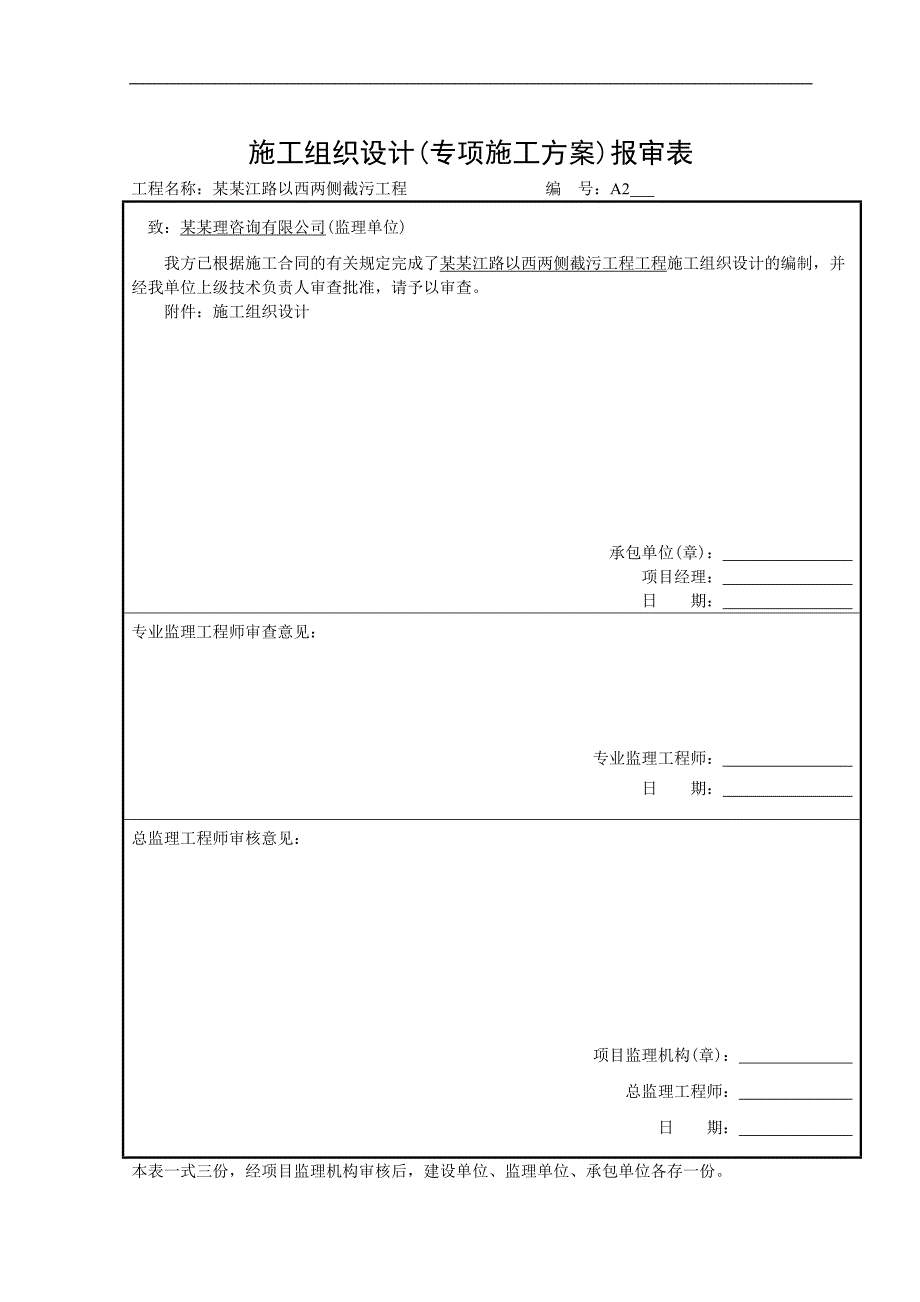

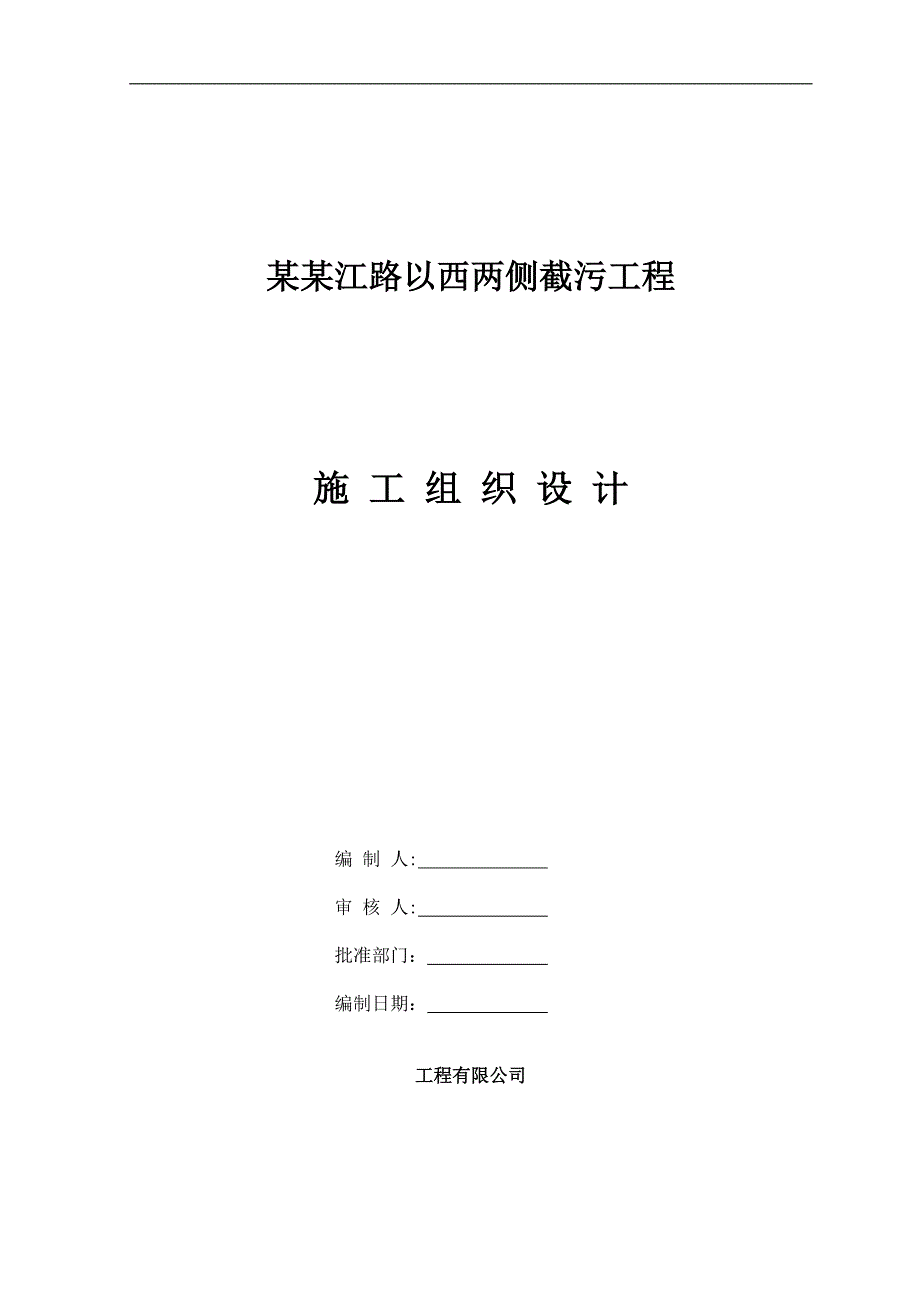

1、施工组织设计(专项施工方案)报审表工程名称：某某江路以西两侧截污工程 编 号：A2 致：某某理咨询有限公司(监理单位) 我方已根据施工合同的有关规定完成了某某江路以西两侧截污工程工程施工组织设计的编制，并经我单位上级技术负责人审查批准，请予以审查。附件：施工组织设计 承包单位(章)： 项目经理： 日 期： 专业监理工程师审查意见：专业监理工程师： 日 期： 总监理工程师审核意见：项目监理机构(章)： 总监理工程师： 日 期： 本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。某某江路以西两侧截污工程施 工 组 织 设 计 编 制 人: 审 核 人: 批准部门： 编制日期

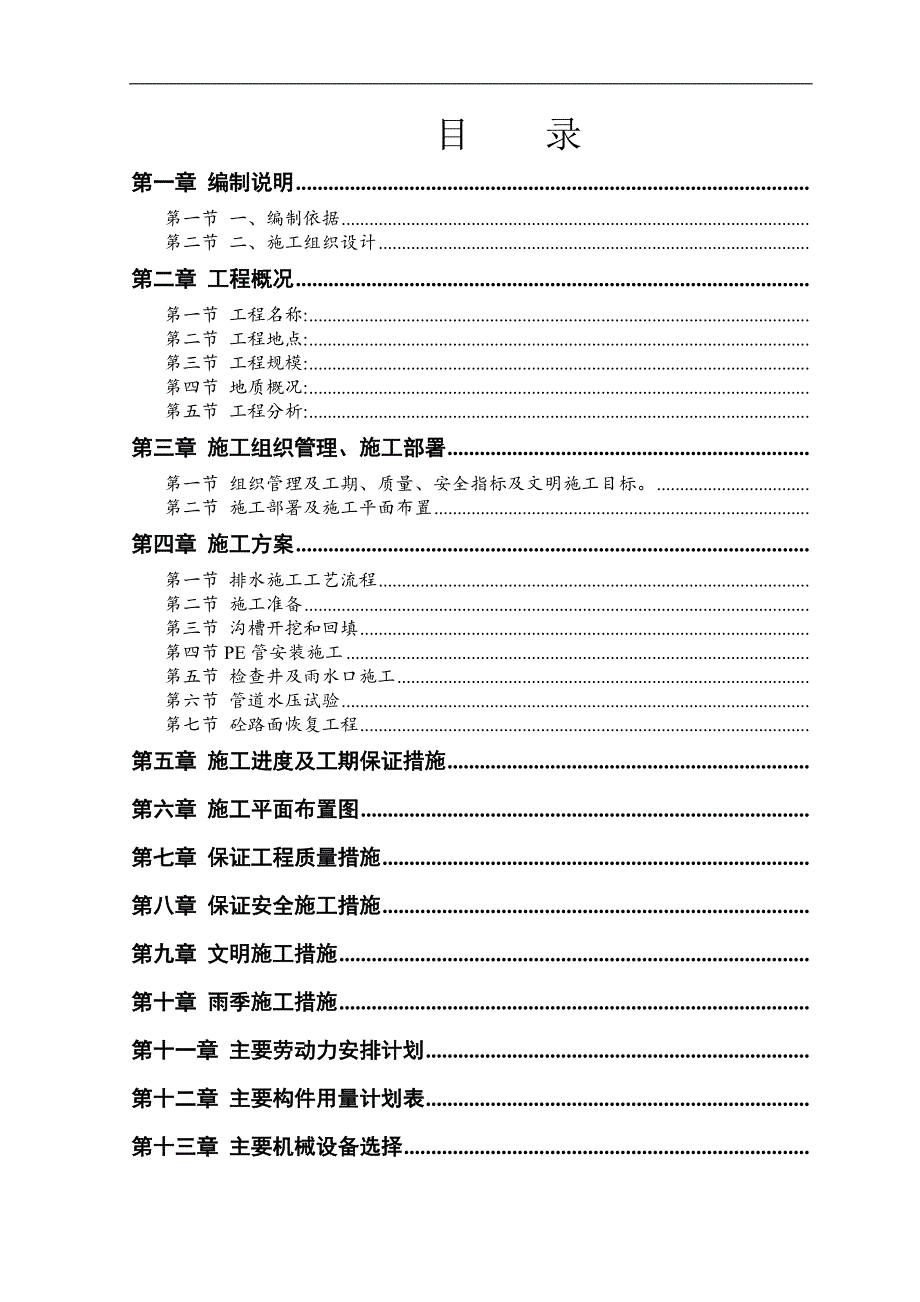

2、： 工程有限公司目 录第一章 编制说明第一节 一、编制依据第二节 二、施工组织设计第二章 工程概况第一节 工程名称:第二节 工程地点:第三节 工程规模:第四节 地质概况:第五节 工程分析:第三章 施工组织管理、施工部署第一节 组织管理及工期、质量、安全指标及文明施工目标。第二节 施工部署及施工平面布置第四章 施工方案第一节 排水施工工艺流程第二节 施工准备第三节 沟槽开挖和回填第四节PE管安装施工第五节 检查井及雨水口施工第六节 管道水压试验第七节 砼路面恢复工程第五章 施工进度及工期保证措施第六章 施工平面布置图第七章 保证工程质量措施第八章 保证安全施工措施第九章 文明施工措施第十章 雨季

3、施工措施第十一章 主要劳动力安排计划第十二章 主要构件用量计划表第十三章 主要机械设备选择第一章 编制说明一、编制依据1.东大河西段截污及清淤工程设计图23.市政道路工程质量检验评定标准CJJ1-904市政排水管渠工程质量 检验评定标准CJJ3-905市政工程施工技术规程北京市政工程局6市外排水设计规定（GBJ14-87）7钢筋混凝土结构设计规范8地基基础设计规范9民用建筑设计通则10给水排水管道工程施工及验收规范二、编制原则1、本着优质、高效、经济、合理的原则，以业主提供的招标文件和设计图纸为依据，严格执行市政工程有关施工规范。2、以确保工期并适当提前为原则，安排合理的施工进度计划。3、以确

4、保质量目标为原则，安排专业化的施工队伍，运用先进的施工技术，以机械化施工为主，运用项目法施工管理模式，科学管理，科学施工，创精品工程。4、以确保安全生产为原则，制定各项安全措施，严格执行安全操作规程。第二章 工程概况一、工程概况：1、工程名称：某某江路以西两侧截污工程2、建设单位：住房和城乡建设规划局3、设计单位：台州建筑设计院4、监理单位：某某理咨询有限公司5、施工单位：工程有限公司6、工程地点：某某江路以西7、工 期：100日历天8、建筑规模：管道铺设总长4999米，清理淤泥9280立方米，清理垃圾520立方米，最大管径DN600。二、工程特点:1、本工程地处某某江路以西。周边环境复杂，施

5、工难度大，主要体现在以下四个方面：（1）工程量大：管道总长4999米，且管径大小不一，最大管径为DN600，土方开挖量大，运输车辆较多，路面恢复及其它恢复工程较多。（2）协调难度大，施工灰尘及噪音处理困难，管道沿线树木，花草等风景多，为保护风景，加强了施工难度。（3）季节影响因素：施工在台风季节进行，工程施工影响很大，必须加强台风、雨季施工保证措施。（4）施工困难：排水沟槽为深开挖，相当一段地区施工工作面需进行沟槽支护，各工序施工作业难度大，沿线的街坊污水管道未接入前应砖砌封堵，沟槽内排水困难，抽水设备投入量大，沿线清淤量较大，设备投入量比常规工程更多。2、本工程采用开槽埋管施工，DN300管

6、采用检查井为60*60cm检查井，河底均采用定做塑料检查井，河底60*60cm检查井井盖不封死，便于清通。河道底PE管覆土厚度保证52cm（含结构层），所有河底检查井均采用无沉底流槽式定做塑料检查井。3、本工程河底下施工管道均须剖河底硬化弹底及恢复河底基础及弹底。4、房后污水由化粪池接入改造后道路污水管道。5、从河岸上检查井出来至河底检查井管道采用DE200PE压力管，带90弯头，45弯头及立管。6、局部涵洞底开挖埋管采用人工开挖，挖土方及管道基础，排污管道考虑三次搬运。7、河道清淤工程（1）施工前尽可能排干河水，用高压水枪冲稀淤泥，人工配合，泥浆泵抽运，送至灵江边处理后排入江中。（2）发现河

7、中垃圾，须及时清运。（3）淤泥清理中保护好河岸的驳坎，减少对其碰撞扰动。（4）分段清淤，合理设置围堰，清淤结束后尽快蓄回水。8、为确保施工安全，施工质量及进度，我们一定要有高度的责任感和使命感，科学地规划好施工场地，做到安全、高效、文明施工。第三章 施工组织管理、施工部署一、组织管理及工期、质量、安全指标及文明施工目标。1、该工程实行项目施工管理，由公司安排施工经验丰富、管理水平高的同志担任项目经理、总技术负责人和总施工(施工组织机构的设置,项目经理及有关管理人员情况简介见后面附表)。 2、为高质完成施工任务，某某江路以西两侧截污工程将列入我司2014年度样板工程目标管理，公司从人力、物力、财

8、力各方面充分保证工程的需要。 3、建立项目内部质量保证体系，坚持每道工序的三检制度，加强项目全过程的质量管理，健全质安部门的独立性和直接向项目经理负责的机制。 4、工期、工程质量与安全目标 本工程工期为100天，工程质量确保优良工程，本工程保证不发生任何重大安全事故，达到安全、优良项目的目标。 5、文明施工目标，推行标准化管理，搞好现场文明施工，创省文明施工样板工程。二、施工部署及施工平面布置1、主导思想:根据现场具体情况及工程特点，本工程采用不等距作业和平行作业相结合的方法，相互分工，相互分段，相互协作，接受统一的调配，力争短期内完成工程任务。2、施工段落的划分：准备阶段：包括：工棚搭设、人

9、员、机具、材料进场、技术交底、图纸会审、交桩、复核、放线等。第四章 施工方案一、排水施工工艺流程回填规定段闭水实验脱模浇筑护管砼护管砼材料检测装模安管浇筑沟底砼沟底砼材料检测铺卵石垫层检测槽底承载力测量沟槽底标高清底沟槽开挖测量二、施工准备1、技术准备：A、组织图纸学习和专业图纸会审，进行设计交底和技术交底；B、编制各分部分项工程卡及主要分项工程雨、夏季施工措施；C、提出半成品、加工计划及技术资料和各种建筑用材计划。2、现场准备：A、设置测量控制及基准点，对工程进行定位放线。B、规划临时用地，拾建临时设施，修筑施工道路，详见施工平面布置图。C、敷设临时供电线路，从施工机械设备额定功率和额定电量

10、初步计算。施 工 用 电 量名 称单位数量用电量（kw）砂浆搅拌机台430电焊机台242kvA砼搅拌机 台460砂轮切割机台416砼振捣机具套1080泥浆泵台411扬程泵套840木工机具一套套115合计：用电量：294KW电容量42KVA 选用一台SL7-500/10的变压器,可满足施工需要,现场设置配电室,按施工、生产、生活分路供电，并设调压器一台，以避免本地区电压不稳而不影响施工，其中引入施工场地主导线为三芯铜质线50MM，外套铁管埋入地下面50CM，即可引入现场。三、沟槽开挖和回填一、施工排水：施工排水分地面排水和沟槽排水。地面排水：利用开挖的土在槽边筑成土堤，并根据地形开挖排水沟，将水

11、引入排水道内或湖内，沟槽排水采用单层轻型井点降低地下水。（1）、轻型井点的设计：根据周边情况，采用单排井点降水。（2）、井点施工与试运行：采用冲沉法进行井点施工。将冲水管对准点位垂直插入井点孔，边冲边抽拨，边旋转并保持冲水管垂直，调整水压和沉入速度，保证冲孔直径达到设计要求，冲水压力可先从0.2MPA开始,而后逐渐升压,待冲沉至滤管底部达到设计高程以下50CM时,冲水管停止下沉,当冲水管固定后再冲洗片刻,将底部泥浆随水冲出,切断水源后,迅速垂直拨出冲水管,随即将井点管对准井孔中心垂直插入,当井点管到达设计高程后,将井点管固定,并将井点管管顶临时封存堵.此刻在井点管四周无效分层填灌滤料(粗砂、砂

12、砾、豆石等按土层需要配)，其厚度为10-15CM，不同滤料的填灌高度、数量，随时与计算填料数量核对，改填普通土，至地表以下1.0M时改填粘土捣实封固，待冲孔完成后，再组装集水干道和机组。（3）、轻型井点施工质量要求：井点孔的直径应为井点管外径加2倍管外滤层厚度，滤出厚度为10-15CM。井点孔应垂直，其深度应大于井点管所需深度，超挖部分应用滤料回填 。井点管安装应居中，并保持垂直，填滤料应对井点管口临时封堵，滤料应沿井点管四周均匀灌入，灌填高度应高出地下水静水位。轻型井点的集中总管底面及水泵基座的高程宜尽量降低，滤管的顶部高程宜为水管 设计动水位以下不小于0.5M。井壁管长度的允许偏差为100

13、MM；井点管串装高程的允许偏差为100MM。（4）沟槽开挖：施工顺序：确定沟槽的底宽沟槽断面的确定机械挖土沟槽开挖坡度板（高程控制板）的安装。（5）机械土石方的施工：1）土方挖运采用挖土机挖，自卸汽车运为主，辅以人工及推土机、装载机等。2）开挖时，应在设计槽底高程以上保留一定余量，避免超挖，余量由人工清挖。3）距电缆1.0M处严禁机械开挖。4）为保证工程质量，降低工程造价，在对所挖出沟槽土方进行试验，确定可以作为回填土的情况下，尽量考虑土方原地调配，对不适于作回填土的沟槽的土方，坚决不用、可以考虑从场处运土回填。5）根据现场开挖的地质情况，对开挖至设计标高沟槽底为软弱基底的采取换填措施回填。6）将不良土壤全部清除外运。7）全部以硬性材料回填。8）对于需要清淤部分以触探试验为基准，指导开挖，直至土层挖至土层达到设计承载力要求，对超挖部分以硬性材料回填。（6）沟槽开挖质量标准： 沟槽开挖质量应符合下列规
