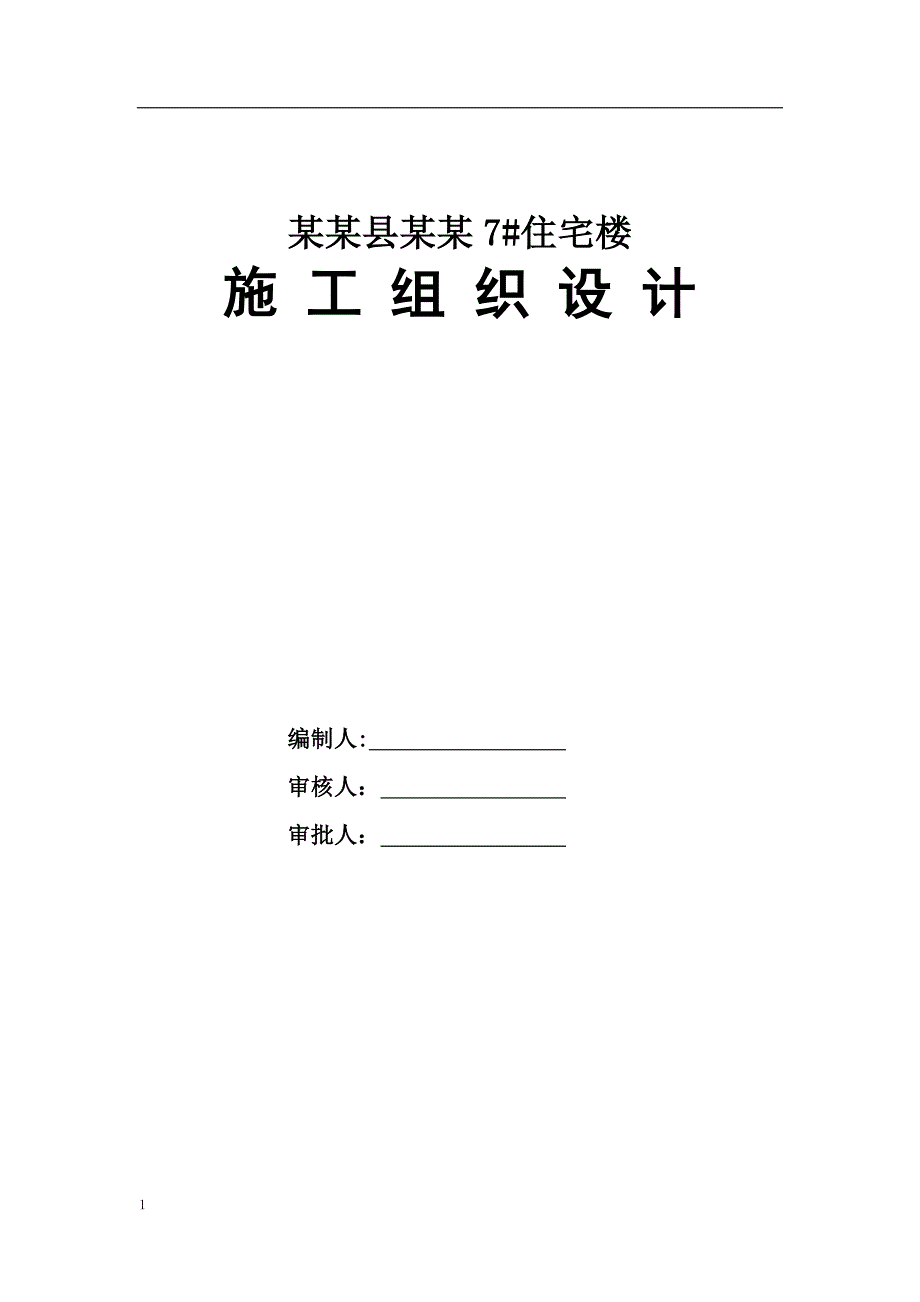

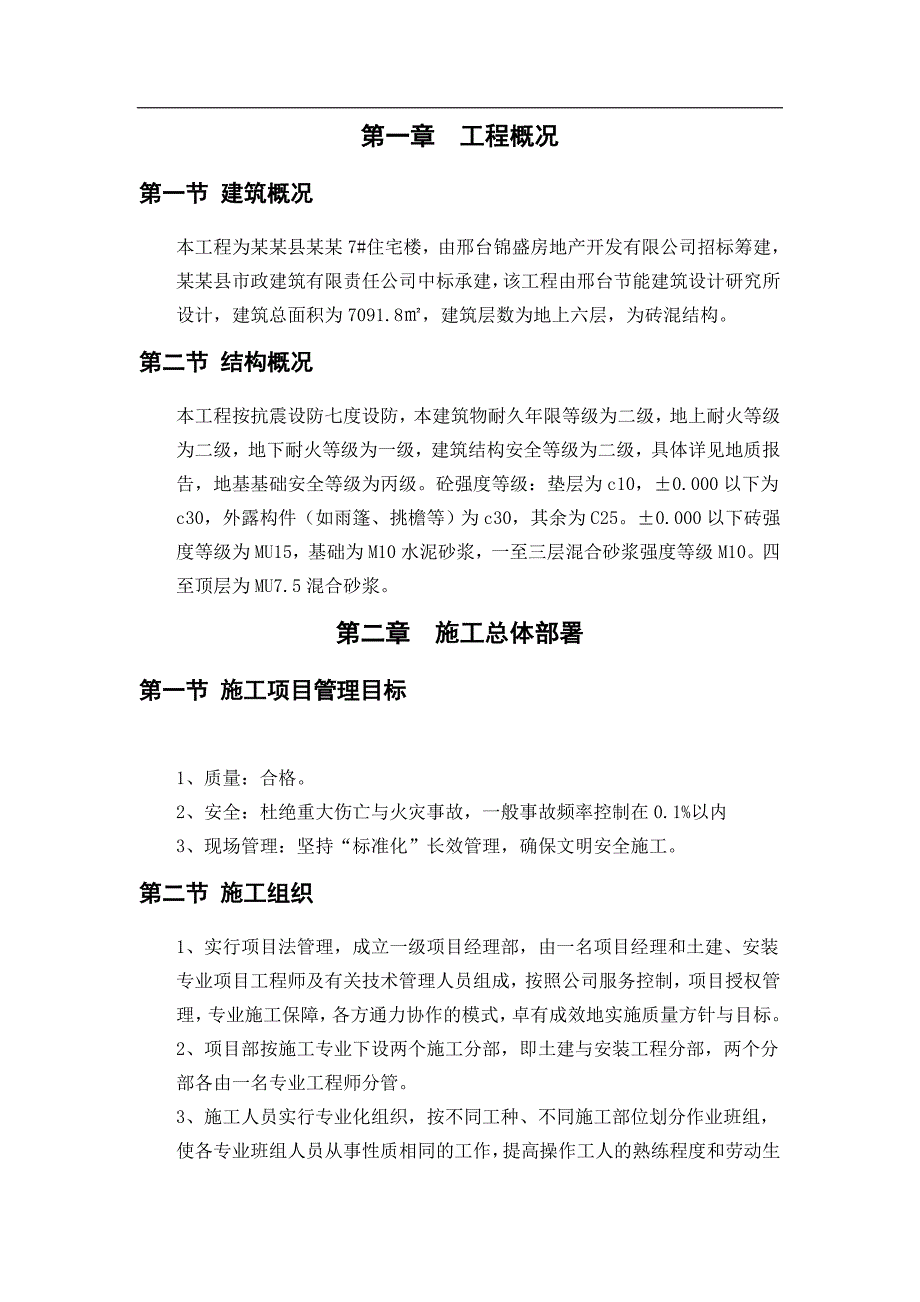

1、某某县某某7#住宅楼施 工 组 织 设 计 编制人: 审核人： 审批人： 第一章 工程概况第一节 建筑概况本工程为某某县某某7#住宅楼，由邢台锦盛房地产开发有限公司招标筹建，某某县市政建筑有限责任公司中标承建，该工程由邢台节能建筑设计研究所设计，建筑总面积为7091.8，建筑层数为地上六层，为砖混结构。第二节 结构概况本工程按抗震设防七度设防，本建筑物耐久年限等级为二级，地上耐火等级为二级，地下耐火等级为一级，建筑结构安全等级为二级，具体详见地质报告，地基基础安全等级为丙级。砼强度等级：垫层为c10，0.000以下为c30，外露构件（如雨篷、挑檐等）为c30，其余为C25。0.000以下砖强度

2、等级为MU15，基础为M10水泥砂浆，一至三层混合砂浆强度等级M10。四至顶层为MU7.5混合砂浆。第二章 施工总体部署第一节 施工项目管理目标 1、质量：合格。2、安全：杜绝重大伤亡与火灾事故，一般事故频率控制在0.1%以内3、现场管理：坚持“标准化”长效管理，确保文明安全施工。第二节 施工组织1、实行项目法管理，成立一级项目经理部，由一名项目经理和土建、安装专业项目工程师及有关技术管理人员组成，按照公司服务控制，项目授权管理，专业施工保障，各方通力协作的模式，卓有成效地实施质量方针与目标。2、项目部按施工专业下设两个施工分部，即土建与安装工程分部，两个分部各由一名专业工程师分管。3、施工人

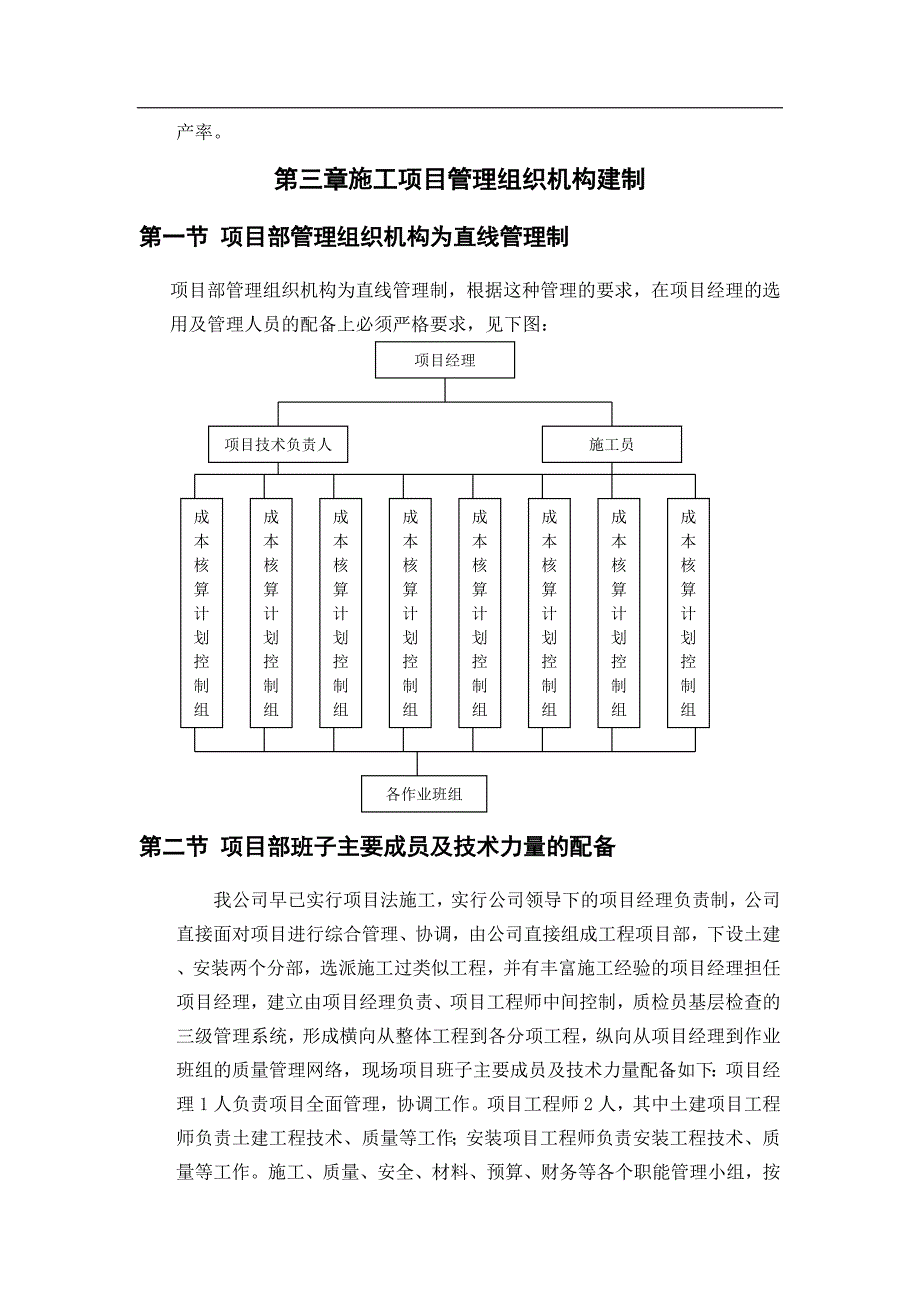

3、员实行专业化组织，按不同工种、不同施工部位划分作业班组，使各专业班组人员从事性质相同的工作，提高操作工人的熟练程度和劳动生产率。第三章施工项目管理组织机构建制第一节 项目部管理组织机构为直线管理制项目经理施工员项目技术负责人成本核算计划控制组成本核算计划控制组成本核算计划控制组成本核算计划控制组成本核算计划控制组成本核算计划控制组成本核算计划控制组成本核算计划控制组各作业班组项目部管理组织机构为直线管理制，根据这种管理的要求，在项目经理的选用及管理人员的配备上必须严格要求，见下图：第二节 项目部班子主要成员及技术力量的配备我公司早已实行项目法施工，实行公司领导下的项目经理负责制，公司直接面对项

4、目进行综合管理、协调，由公司直接组成工程项目部，下设土建、安装两个分部，选派施工过类似工程，并有丰富施工经验的项目经理担任项目经理，建立由项目经理负责、项目工程师中间控制，质检员基层检查的三级管理系统，形成横向从整体工程到各分项工程，纵向从项目经理到作业班组的质量管理网络，现场项目班子主要成员及技术力量配备如下：项目经理1人负责项目全面管理，协调工作。项目工程师2人，其中土建项目工程师负责土建工程技术、质量等工作；安装项目工程师负责安装工程技术、质量等工作。施工、质量、安全、材料、预算、财务等各个职能管理小组，按土建、安装工程岗位要求，配备齐全，建立高效管理的管理部门，严格岗位责任，各司其职，

5、各负其责，保证工程顺利进行。为规范对该项目各项管理工作，合同管理及质量、进度的总控制，项目经理部将按照颁布的质量保证手册，标准工程程汇编及文明施工与成品保护管理办法等程序支持性文件实施管理和控制。第四章工程测量第一节测量仪器与专业人员的配在工程施工中，测量放线占有重要地位，它直接影响工程质量、进度、效益等，搞好测量放线显得尤为重要，本工程平面测量用方格网，直角坐标法测量，所有定位的点的位置必须事先准确计算，并经监理工程师认可后，方可施测。1、专业人员配备：成立测量小组由测量专业工程师任组长，负责制定方案、设定测量路线，负责仪器的操作和维护保养。设专业测量员1名，负责测量工作及数据整理与记录等。

6、2、测量器具：电子经纬仪、水准仪、钢尺等。第二节轴线控制根据现场环境，轴线的引测采用内控，使用激光经纬仪测量投点，相应校核逐层引测，即将经纬仪架设在地面控制点，向0.00楼面投点，上引轴线。投点经监理复核无误后，由木工弹出墨线标明，依据控制线再放出建筑各细部点。第三节高程控制依据水准点引测0.00标高线，选三个角点用钢卷尺由基点连续量出楼层标高基准点用水准仪抄测并相互校核，不得套层测量，以防止累积误差。第五章土建主要项目施工方法及技术措施第一节土方开挖1、施工顺序及工艺流程：土方开挖素砼垫层基础砌砖回填土方0.00以上主体施工2、土方开挖经现场勘察，我们将采用机械挖土，部分土方外运，严禁土方在

7、坑边堆放过多。为保证工程质量，土方工程施工应做到：、施工区域内的水准点和控制桩必须妥善保护，必要时加设护桩或用混凝土镶牢，土方开挖前，必须对龙门桩进行检查，复测，施工过程中不得任意碰撞或在其上堆土。、土方施工前，对操作人员进行施工方案中操作方法、质量标准和安全规程的书面和口头交底，在施工过程中应随时检查执行情况，如发现有违反，应立即给予纠正。、在开挖过程中，对平面位置，边坡坡度和标高等，进行测量，校核其是否符合设计要求。机械挖土时，人工配合，因开挖深度不大，土方开挖一步到位，开挖时，为防止机械破坏原土，留150mm厚，采用人工清运。土方开挖后，及时请有关人员进行地基验槽，并做好验槽记录工作。第

8、二节 回填土施工室内外回填土，待隐蔽工程验收合格后进行，回填土采用素土回填，虚铺土厚度不得大于300，机械夯实，施工时应做好密实度检验。第三节 模板工程模板及其支撑系统必须有足够强度刚度和稳定性，其支撑系统必须满足承受上部包括施工荷载在内的全部荷载，模板工程所用材料必须认真检查选用，模板应具有制作、安装、拆除方便，牢固耐用、运输整修容易等特点。模板工程安装及拆除前，应在下达任务书的同时，由技术人员负责组织生产，对操作工人进行技术交底，根据翻样图交代清楚轴线关系、尺寸、标高、预留洞及预埋件等，所用模板材料及支撑的规格等要求进行模板安装或拆除，施工顺序及工序搭接操作要求、质量标准、安全措施、成品保

9、护等施工注意事项。模板及支撑系统应连结成整体，竖向结构模板应加设斜撑和剪刀撑，水平结构模板应加强支撑系统的整体连接，对木支撑纵横方向应加强钉拉杆，采用钢管支撑时，应把钢管扣成整体排架。a、支撑系统全现浇钢筋砼梁、板、支架用48脚手钢管，结合门架早拆支撑，同时也作为柱墙的水平支撑，对于梁高小于800，钢管排架沿梁两侧设置立管，间距700-1000，当梁高大于800时须作单体设计（根据钢管抗压f=205N/mm2和扣件抗滑移Ne=6KN/只进行设计计算），层高高于4M时，设水平拉杆四道，每一道中间设纵横方向剪力撑一道，对于楼板厚度小于200时，排架钢管主杆间距纵横向可1000且顶部承横管与立管交叉

10、处加托扣件，立管下加垫板，每排独立架必须设置斜撑，实现“自我稳定”，相邻斜撑的间距不得大于6M，必要时设置连续斜撑（见下图），异型柱、墙体的支撑与板的支撑联结牢固，离楼面150及离顶板200设对拉螺丝杆一道，中间平均在600-800分别设置对拉螺丝杆，对于楼梯、坡道等坡度较大的构件排架搭设时，立杆可搭成与构件底垂直的斜杆，斜杆根部在浇筑时，预埋钢筋或预埋件作为支点。b、柱模板工程立模前应弹出中心线和两边线及轴线检验线（即校核线）弹出柱子边线，校对标高，模板下应先用砂浆找平，模板内清扫干净。c、立模注意事项：（1）柱模板安装时，应根据砼浇筑程度和高度，决定其竖向尺寸是否开门子洞。（2）柱模板安装

11、时，其截面应按允许负值差控制，夹板尺寸应符合模数便于拼装、墙、柱角部可配置阴阳角模。（3）接头处模板，梁柱板交叉处模板，应认真配置，防止产生烂根、移位、胀模等不良现象。施工时严格按设计要求做到各构件轴线位置、结构标高、几何尺寸准确，立模要按详图施工，保证模板的严密性、可靠性，使构件成型尺寸准确。（4）、砼浇捣完毕后，及时拆除模板，将有利于模板的周转和加快工程进度，但拆模过早会影响砼结构的质量，非承重的侧模，应在砼强度能保证其表面棱角不因拆模而损坏，承重模应当有与结构同样条件养护的试块达到规定强度时方可拆除，拆模砼要达到强度值表如下：现浇结构拆模时所需砼的最低强度结构类型结构跨度（M）达到砼设计

12、强度百分率板2502，8758100梁、拱、壳8758100悬臂构件2752100拆除模板及其支架的结构，应在砼达到强度后，才允许承受全部的计算荷载，施工中不得超载使用，严禁集中堆放过量的建筑材料，当承受施工荷载大于计算荷载时，必须经过核算加设临时支撑。拆模时，应注意以下几点：（1）拆模时不得用力过猛，拆下来的材料应及时运走、整理。（2）拆模顺序一般应是先支后拆，后支先拆，先拆除非承重部分，后拆除承重部分。（3）拆除跨度较大的梁下支撑时应先从跨中开始，分别拆向两端。（4）多层楼板支撑拆除，应按下列要求进行，上层楼板正在浇筑时，下一层楼板模板的支撑不能拆除。模板清理，模板及支撑拆除后，应及时按种

13、类规格进行清理，并运离拆模区域，以便后续工作的开展，所有非一次性使用模板拆除后应及时修补、整形、涂刷脱模剂。第四节 钢筋工程钢筋要求：钢筋应有出厂质保证明书和复试报告，焊接试验合格后方可用于本工程，每捆钢筋有标牌，进场应分批号、规格进行验收、堆放、防止锈蚀和污染，并按规范及有关规定取样做力学性能试验。钢筋采用现场制作，机械和手工加工相结合成型，手工绑扎的方法，直径大于16的钢筋采用闪光对焊接头，小规格钢筋采用绑扎接头。钢筋加工前应先熟悉图纸和配料单、钢筋加工的形状、尺寸需要代换时，应征得设计单位的同意，钢筋的各道加工工序，都要建立质量交接制度，钢筋绑扎好后，必须经过检验，并办理隐蔽工程验收签证

14、手续。、构造柱筋以一般钢筋为主，主筋在扎前应调直，柱主筋设计采用搭接，柱梁结合处搭接和锚固须按设计要求处理，箍筋要根据抗震设计要求加工，注意弯钩的角度及长度。绑扎时，应与受力钢筋垂直设置，箍弯钩叠合处，应沿受力钢筋方向错开设置；箍转角处与纵向钢筋交叉点均应扎牢，绑扎箍筋时绑扣相间应成八字形，扎丝一端，均需弯向构件内部。柱筋砼保护厚度用1:2水泥砂垫块浆控制，用带铁丝垫块绑牢在柱主筋上。、梁、板钢筋钢筋施工时，应先绑扎梁筋，后绑扎板筋。钢筋绑扎顺序为：在主梁模上标出箍筋位置在主筋梁主筋上套箍筋并按所标箍筋位置将箍筋分开固定主梁的主筋及弯起筋穿次梁弯起筋和主筋并套上箍筋放主、次梁加立筋隔一定距将梁

15、底主筋与箍筋绑扎住绑扎架立筋绑扎其余主筋。框架梁接头处理：上部钢筋接头应在跨中1/3跨度范围内，下部钢筋接头应在节点处，搭接长度为40d，接头位置应错开，在受力多筋直径40倍区域范围内，绑扎接头受力筋截面积不得大于25%；梁筋须严格按设计要求配制，注意梁端箍筋的加密，端头弯钩处理参照前术方法，弯钩叠合处应交错绑扎。楼板钢筋绑扎时，应先清扫模板上碎木等杂物，绑扎采用顺扎成八字扎，除外围两根筋交点全部满扎外，其余各交点可间隔交错绑扎，扎负弯矩筋时，每个扣都要绑扎，为保持上层钢筋位置准确，上下层钢筋间须加钢筋蹬。、楼梯钢筋绑扎楼梯钢筋绑扎方法类似楼板，但须注意主筋锚固及负筋配制。、混凝土保护层为了使受力钢筋有一定厚度的混凝土保护层，在梁、板受力筋的下部，梁、柱、墙的模板的侧面，均设置水泥垫块。第五节 混凝土工程、砼施工质量保证措施：a、砂石原材料必须符合质量要求，并做原材料试验，确保砂率比，石子级配，水灰比的正确性，防止水灰比过大，造成混凝
