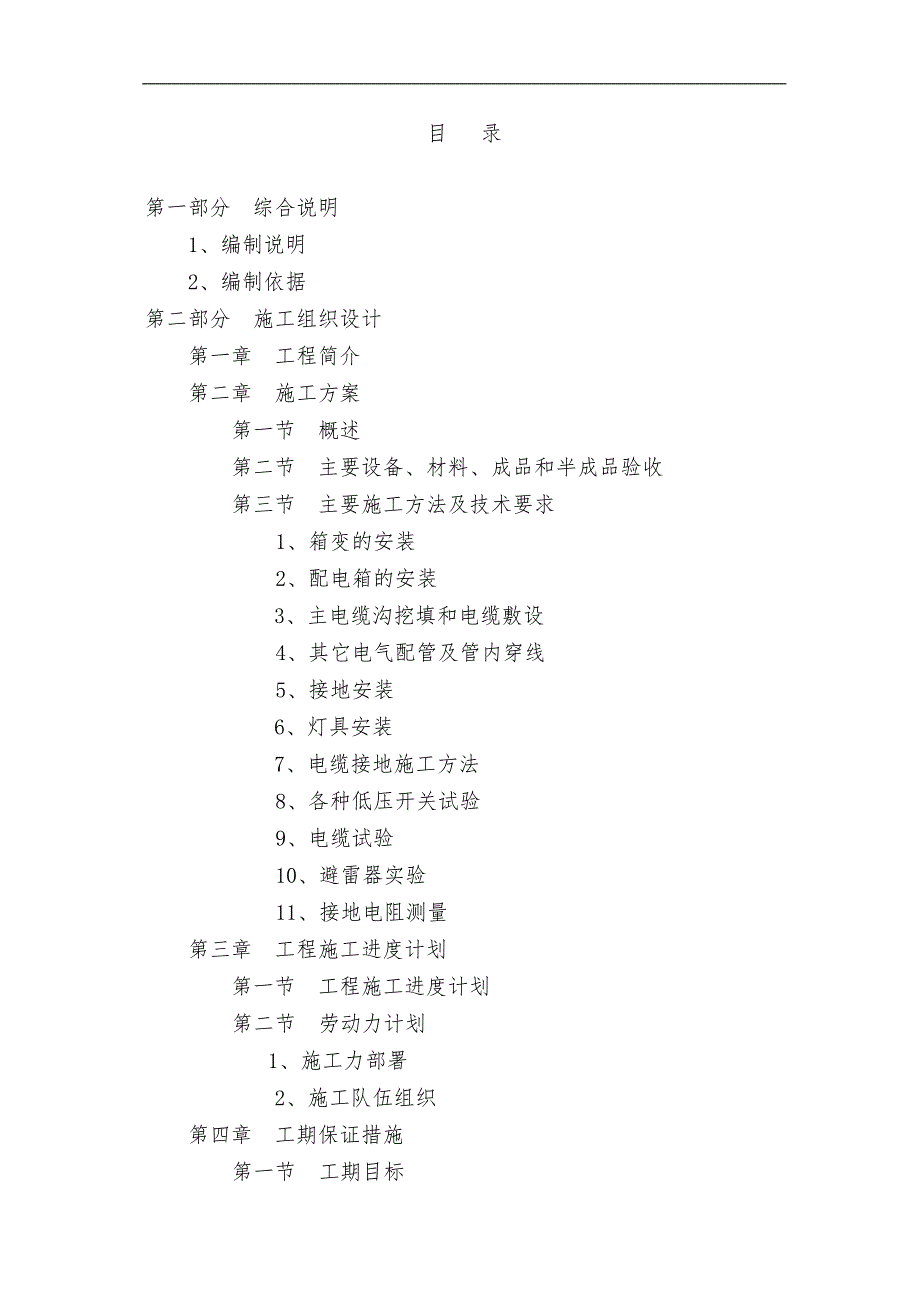

1、目 录第一部分 综合说明 1、编制说明 2、编制依据第二部分 施工组织设计 第一章 工程简介 第二章 施工方案 第一节 概述 第二节 主要设备、材料、成品和半成品验收 第三节 主要施工方法及技术要求1、箱变的安装2、配电箱的安装 3、主电缆沟挖填和电缆敷设4、其它电气配管及管内穿线5、接地安装 6、灯具安装 7、电缆接地施工方法8、各种低压开关试验 9、电缆试验10、避雷器实验11、接地电阻测量 第三章 工程施工进度计划 第一节 工程施工进度计划第二节 劳动力计划1、施工力部署2、施工队伍组织 第四章 工期保证措施第一节 工期目标第二节 工期目标管理保证措施 第五章 工程质量目标及保证措施第一

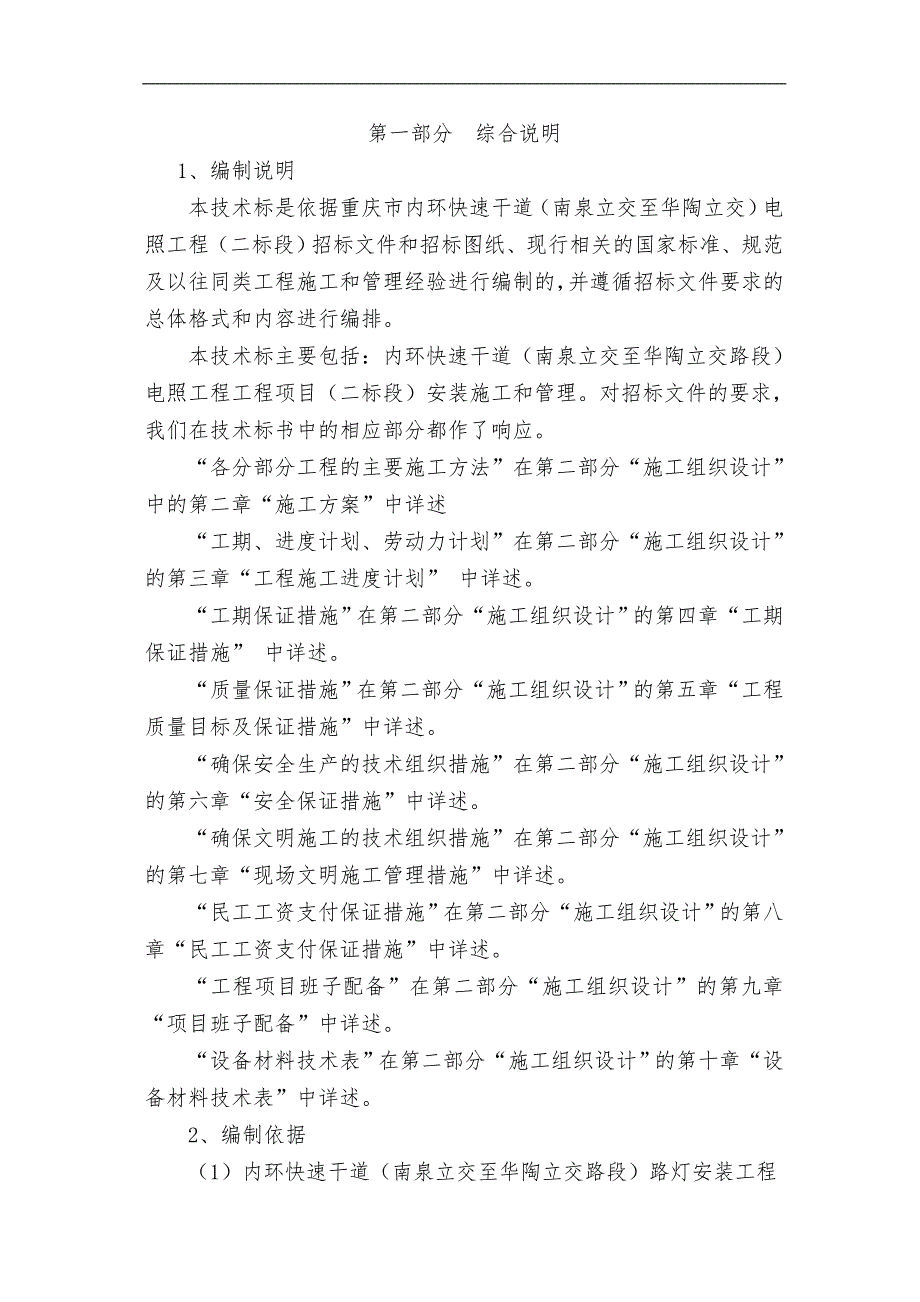

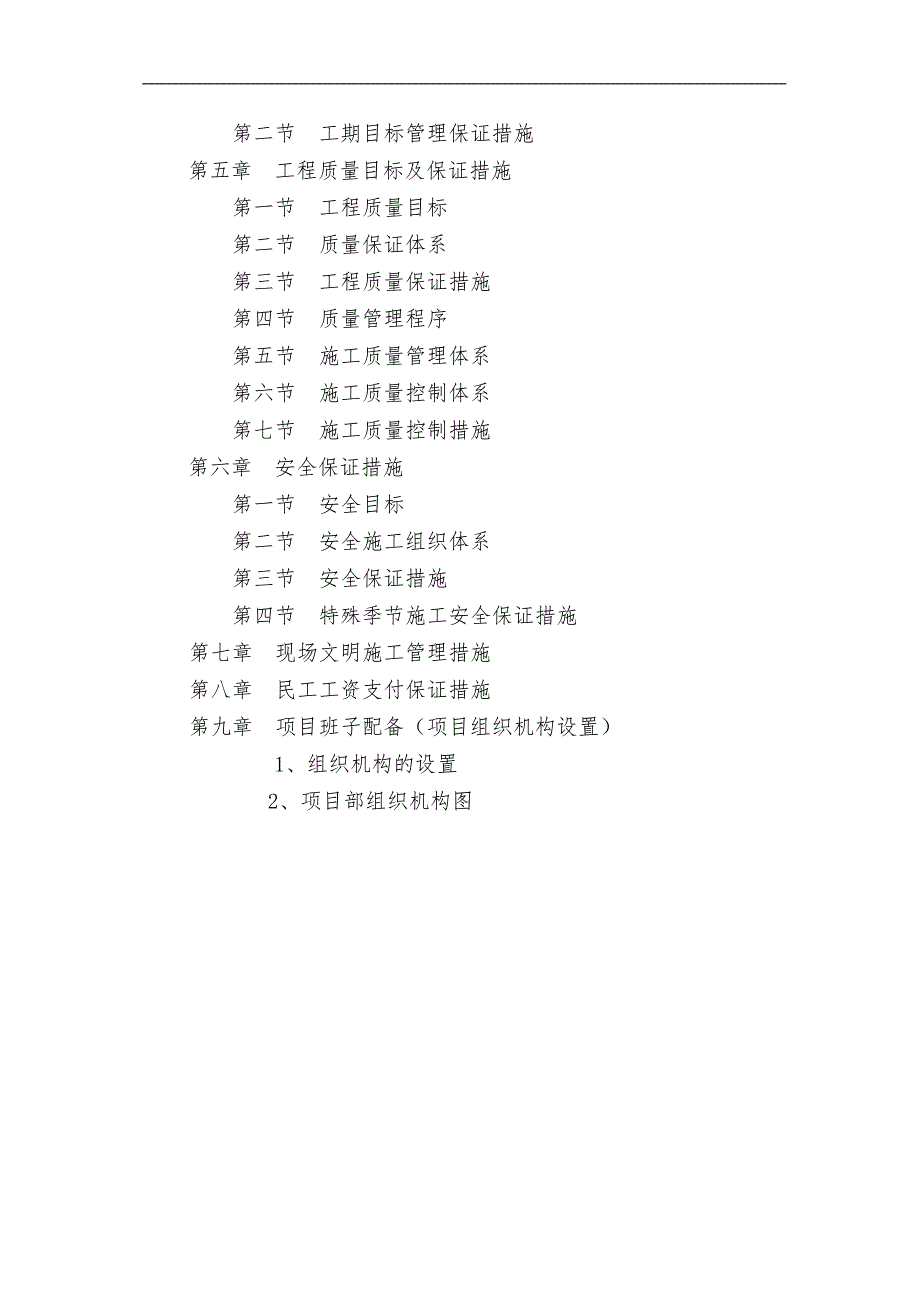

2、节 工程质量目标第二节 质量保证体系第三节 工程质量保证措施第四节 质量管理程序第五节 施工质量管理体系第六节 施工质量控制体系第七节 施工质量控制措施 第六章 安全保证措施第一节 安全目标第二节 安全施工组织体系第三节 安全保证措施第四节 特殊季节施工安全保证措施第七章 现场文明施工管理措施第八章 民工工资支付保证措施第九章 项目班子配备（项目组织机构设置） 1、组织机构的设置2、项目部组织机构图第一部分 综合说明1、编制说明本技术标是依据重庆市内环快速干道（南泉立交至华陶立交）电照工程（二标段）招标文件和招标图纸、现行相关的国家标准、规范及以往同类工程施工和管理经验进行编制的，并遵循招标文

3、件要求的总体格式和内容进行编排。本技术标主要包括：内环快速干道（南泉立交至华陶立交路段）电照工程工程项目（二标段）安装施工和管理。对招标文件的要求，我们在技术标书中的相应部分都作了响应。“各分部分工程的主要施工方法”在第二部分“施工组织设计”中的第二章“施工方案”中详述“工期、进度计划、劳动力计划”在第二部分“施工组织设计”的第三章“工程施工进度计划” 中详述。“工期保证措施”在第二部分“施工组织设计”的第四章“工期保证措施” 中详述。“质量保证措施”在第二部分“施工组织设计”的第五章“工程质量目标及保证措施”中详述。“确保安全生产的技术组织措施”在第二部分“施工组织设计”的第六章“安全保证措

4、施”中详述。“确保文明施工的技术组织措施”在第二部分“施工组织设计”的第七章“现场文明施工管理措施”中详述。“民工工资支付保证措施”在第二部分“施工组织设计”的第八章“民工工资支付保证措施”中详述。“工程项目班子配备”在第二部分“施工组织设计”的第九章“项目班子配备”中详述。“设备材料技术表”在第二部分“施工组织设计”的第十章“设备材料技术表”中详述。2、编制依据（1）内环快速干道（南泉立交至华陶立交路段）路灯安装工程项目（二标段）招标文件（2）工程招标图纸（3）现行相关的国家标准、规范：电气装置安装工程电气设备交接试验标准GB5015091电缆线路施工及验收规范GB5016892电气装置安装

5、工程接地工程施工及验收规范GB5017092电气装置安装工程低压电器施工及验收规范GB5025696电气装置安装工程1KV以下配线工程施工及验收规范GB5025896电气装置安装工程电气照明装置施工及验收规范GB5025996建筑电气安装工程质量检验评定标准GB503032002施工现场临时用电安全技术规范JGJ4688建筑施工安全检查标准JGJ5999建筑工程施工质量验收统一标准GBJ503002001 第二部分施工组织设计第一章 工程简介1、工程概况：重庆市内环快速干道（南泉立交至华陶立交）电照工程（二标段）工程，老渝黔公路前250m处至南环互通立交往吉庆隧道600米处，总长度约4km。安

6、装两台箱变，安装双臂路灯约83套，单臂路灯约129套（13#、14#箱变供电范围），包括各种线管和线缆的敷设，照明灯具的安装和调试，配电箱的安装和调试，以及相关的控制设备的安装和调试等。2、工程内容如：详见清单分项报价的工程内容3、工程特点（1）、预埋工作量大。（2）、都是野外工作。4、工程质量目标：工程质量必须达到国家有关施工质量验收规范要求，一次验收合格。第二章 施工方案第一节 概述1、工程内容重庆市内环快速干道（南泉立交至华陶立交）电照工程（二标段）工程，老渝黔公路前250m处至南环互通立交往吉庆隧道600米处，总长度约4km。安装两台箱变，安装双臂路灯约83套，单臂路灯约129套（13

7、#、14#箱变供电范围），包括箱式变电站、配电箱安装和调试、电缆沟的挖填、线管和线缆的埋设、路灯的安装及调试等。2、供电电源本工程的供电方式采用三相五线制（TNS）380/220V低压供电。由电力部门把电供到各配电箱，然后再供给各路的照明等设备。 3、线路敷设方式 （1）本工程的线路敷设方式如下：道路照明主线段沿中央绿化带暗敷设110双壁波纹管保护电缆，且预留一孔备用。在电缆过街段、中央绿化带断开段的车行道下暗敷设110玻璃钢电力护套管保护电缆，并在主过街处预留管孔。双壁波纹管和玻璃钢电力护套管外壁均采用C20混凝土通长包封，包封尺寸详见管线敷设大样图。照明管道管孔内应预留8#细铁丝，所有检查

8、井应为防盗型，具体防盗措施详手孔井大样图，检查井内用100PVC塑料管接入附近的排水系统。照明管线在绿化带和非机动车道内埋深不小于0.7m，在车行道下埋深不小于0.9m。（2）支线采用BVV32.5线缆穿管至灯具。第二节 主要设备、材料、成品和半成品验收1、所有发放到班组的主要线管、线缆、灯具及相关材料必须有合格的检验结论记录。并报监理工程师检验通过后，才发下去。2、箱变及配电箱检查：是否符合设计铭牌，箱内元器件有无丢失和损坏，涂层完整，无明显碰撞凹陷。变压器应装有铭牌。铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压%及接线组别等技术数据。1) 变压器的容量，规格及型号必须符合

9、设计要求。附件、备件齐全，并有出厂合格证及技术文件。2) 变压器局放试验PC值及噪音测试器dB（A）值应符合设计标准要求。3) 带有防护罩的变压器，防护罩与变压器的距离应符合标准的规定。4) 型钢：应符合设计要求，并无锈蚀。5) 螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓并配备平垫圈和弹簧垫。3、低压开关设备等检查：产品合格证和随机文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。外观检查：有符合设计的铭牌，附件齐全，电气接线端子完好无损，设备器件无缺损，涂层完整。4、灯具及其附件检查：检查合格证及随机文件。灯具涂层完整，无损伤，附件齐全，具有安全认证标志。现场抽样

10、检查成套灯具的绝缘电阻、内部接线等性能。灯具的绝缘电阻不小于2兆欧，内部接线为铜芯绝缘电缆，芯线截面积不小于0.5mm，橡胶或PVC绝缘层厚度不小于0.6mm。5、开关、插座、接线盒、及其附件检查：检查合格证。防爆产品有防爆标志和防爆合格证书，实行安全认证制度的产品，有安全认证标志。开关、插座的面板及接线盒的盒体完整、无碎裂，零件齐全。性能检查：不同极性带电部件的电气间隙和爬电距离不小于3mm；绝缘电阻值不小于5兆欧；用自功锁紧螺钉与软塑固定件旋合长度不小于8mm，软塑固定件在经受10次拧紧退出实验后，无松动或掉渣，螺钉及螺纹无损害现象。金属间相旋合的螺钉螺母，拧紧后完全退出，反复5次仍能正常

11、使用。对开关、插座、接线盒及其面板等塑料绝缘材料阻燃性能有异议时，按批抽样送有资质的实验室检测。6、电线电缆的查验：按批查验合格证，合格证有生产许可证编号和有GB023.1-023.7标准的产品的安全认证标志。外包装完好，抽检的电线电缆绝缘层厚度和圆形线芯的直径；线芯直径误差不大于标称直径的1%；工程中BV型绝缘电线的绝缘厚度不小于规定：序号12345电线芯线标称截面积（mm）1.52.54610绝缘层厚度规定值（mm）0.70.80.80.81对电缆、电线绝缘性能、导线性能和阻燃性能有异议时，按批抽样送有资质的实验室检测。7、导管检查：按批检查合格证；钢管无压扁、内壁光滑。镀锌钢管镀层覆盖完

12、整、表面无锈斑；PVC软管表面有阻燃标记和制造厂标；按制造标准抽样检测导管的管径、壁厚及均匀度。8、线槽检查：检查合格证；检查无变形，表面无裂纹和气孔。第三节 主要施工方法及技术要求1、箱变的安装A、施工准备主要机具：1）搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。2）安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活动扳手、锒头，套丝板。3）测试器具：钢卷尺，钢板尺，水平仪，线坠，摇表，万用表，电桥及试验仪器。作业条件：1）施工图及技术资料齐全无误。2）土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。3）变压器基础安装完毕，并符合

13、设计要求（注：此项工作应由土建作，安装单位配合）。4）变压器外壳及内置配电柜安装完好。5）变压器内清理干净，无异物。6) 安装变压器室内应无灰尘，相对湿度宜保持在70%以下。B、操作工艺：1. 工艺流程：定灯位 挖沟 埋管 浇注路灯基础 敷设电缆 绝缘测试 路灯安装 电气设备安装 实验、调试 自检 竣工验收2. 设备点件检查：1) 设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并作好记录。2) 按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。是否齐全，有无丢失及损坏。3) 变压器本体外观检查无损伤及变形，油漆完好无损伤。4) 绝缘瓷件

14、及有无损伤、缺陷及裂纹。3. 变压器的二次搬运：1) 变压器二次搬运应由起重工作业，电工配合。室外采用汽车吊装，室内采用 吊链吊装，距离较长最好用汽车运输，运输时必须用钢丝绳固定牢固，并应行车平稳，减少震动；距离较短且道路良好时，采用卷扬机、滚杠运输。2) 变压器吊装时，索具必须检查合格，钢丝绳必须挂在变压器的吊钩上。作吊芯用的吊环，不得吊装整台变压器。3) 变压器搬运过程中，应注意保护使其不受损伤，不应有冲击或严重震动情况。利用机械牵引时，牵引的着力点应在变压器重心以下，以防倾斜，运输斜角不得超过15，防止内部结构变形。4) 变压器在搬运或装卸前，应核对高、低压侧的方向，以免安装时调换方向发生困难。4. 变压器稳装：1) 根据施工现场的特殊情况，变压器的稳装采用道木搭设临时轨道，用三步搭、吊链吊至临时轨道上，然后用吊链拉入室内合适位置。2) 变压器就位时，应注意其方位和距墙尺寸应与图纸相符，允许误差点为25mm，图纸无标注时，纵向按轨道定位，横向距离不得小于800mm，距门不得小于1000mm，并适当照顾屋内吊环的垂线应位于干变中心，以便于就位。变压器安装图纸无注明时，安装、维修最小环境距离应符合要求。3) 变压器与基础的轨道应水平，轨距与轮距应配
