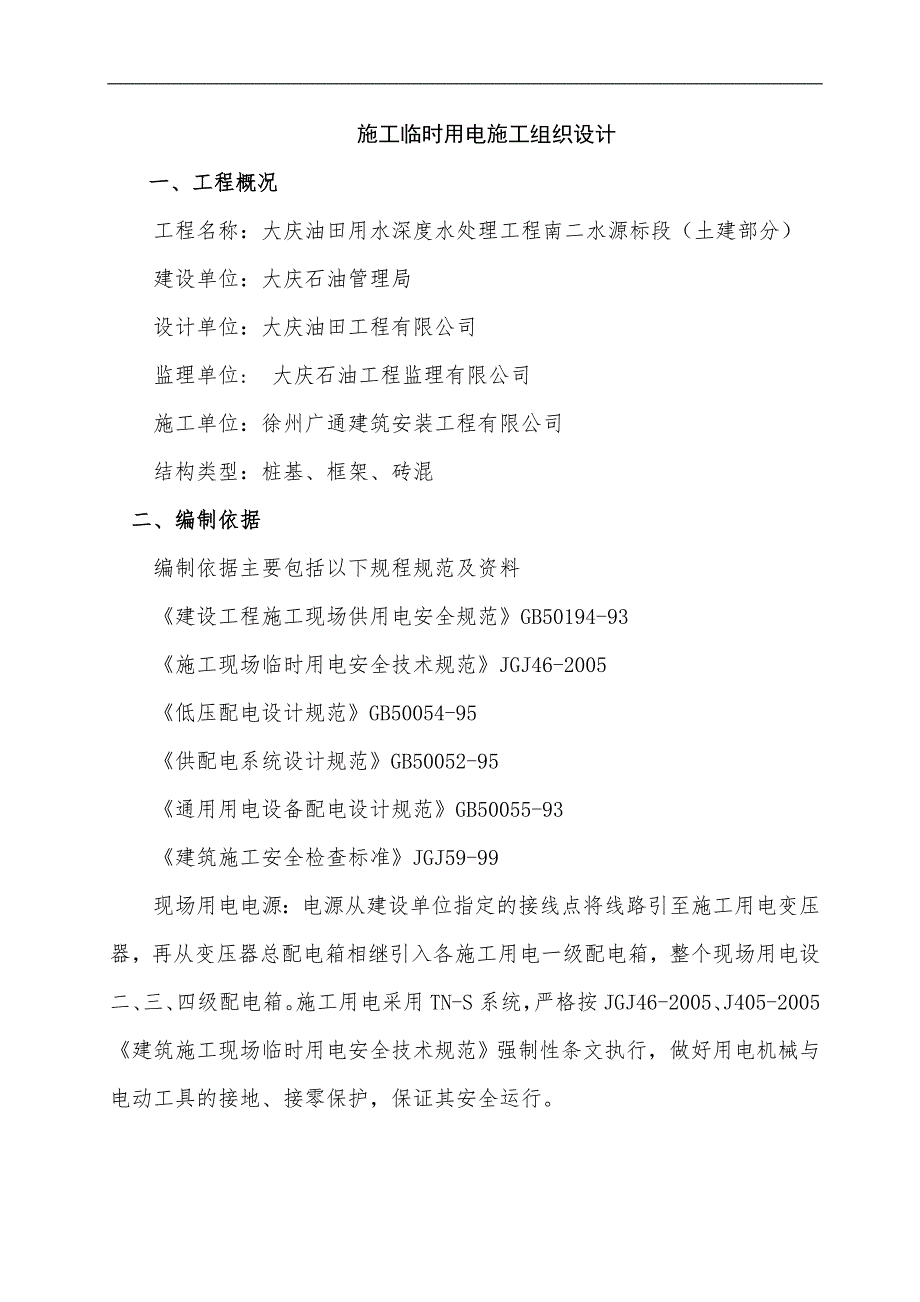

1、施工临时用电施工组织设计一、工程概况工程名称：大庆油田用水深度水处理工程南二水源标段（土建部分）建设单位：大庆石油管理局设计单位：大庆油田工程有限公司监理单位: 大庆石油工程监理有限公司施工单位：徐州广通建筑安装工程有限公司结构类型：桩基、框架、砖混二、编制依据编制依据主要包括以下规程规范及资料建设工程施工现场供用电安全规范GB50194-93施工现场临时用电安全技术规范JGJ46-2005低压配电设计规范GB50054-95供配电系统设计规范GB50052-95通用用电设备配电设计规范GB50055-93建筑施工安全检查标准JGJ59-99现场用电电源：电源从建设单位指定的接线点将线路引至施

2、工用电变压器，再从变压器总配电箱相继引入各施工用电一级配电箱，整个现场用电设二、三、四级配电箱。施工用电采用TN-S系统，严格按JGJ46-2005、J405-2005建筑施工现场临时用电安全技术规范强制性条文执行，做好用电机械与电动工具的接地、接零保护，保证其安全运行。三、施工机械用电量序号设备、名称型号数量功率（KW)合计（KW)1塔 吊QTZ405241202砼配料机PLZ1200111113砼配料机PLZ80016.66.64砼搅拌机JS500225.5515砼搅拌机JZC35016.056.056砼输送泵HBTD-30-06190907打夯机HW-6022.24.48插入式振捣器HZ

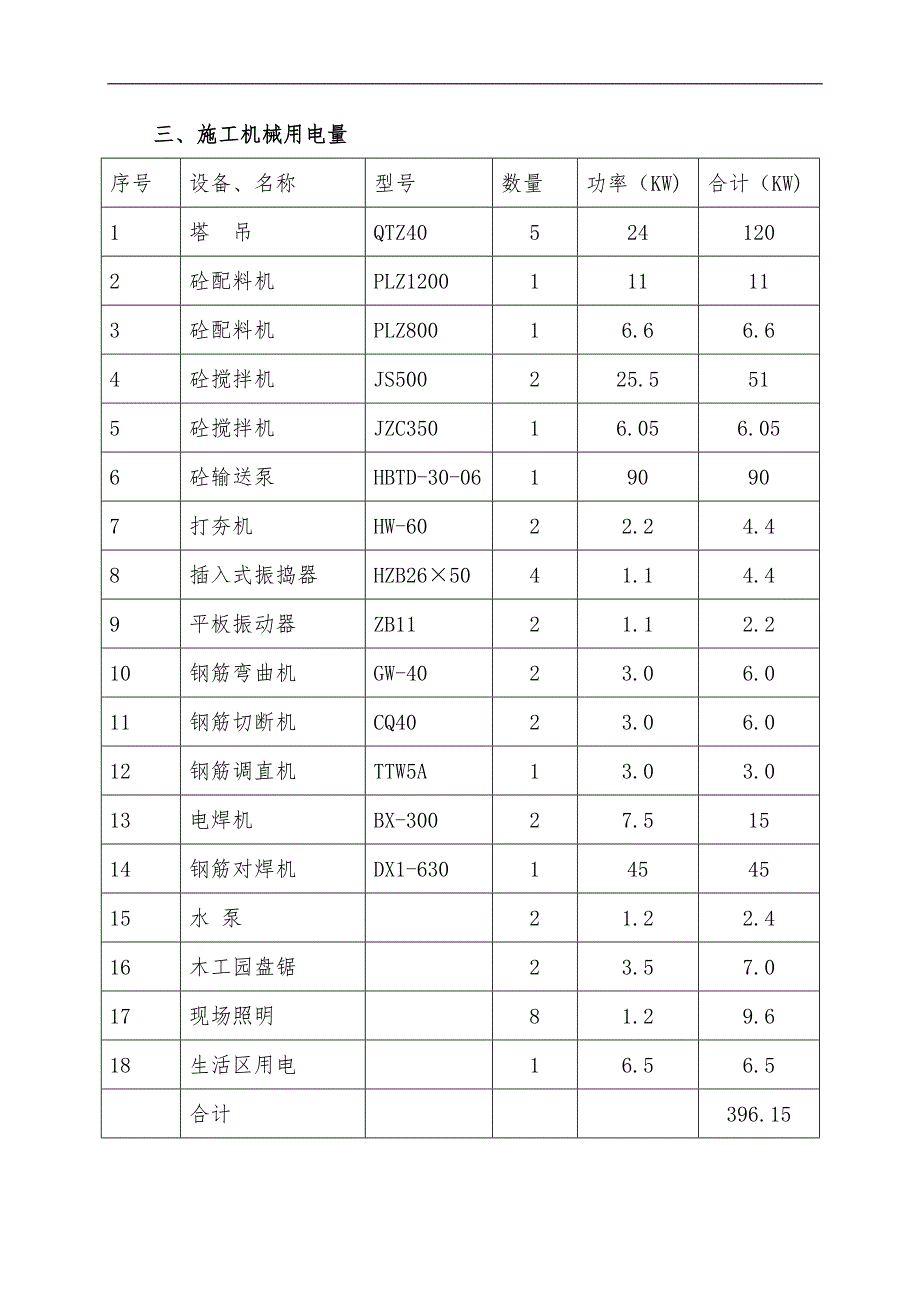

3、B265041.14.49平板振动器ZB1121.12.210钢筋弯曲机GW-4023.06.011钢筋切断机CQ4023.06.012钢筋调直机TTW5A13.03.013电焊机BX-30027.51514钢筋对焊机DX1-6301454515水 泵21.22.416木工园盘锯23.57.017现场照明81.29.618生活区用电16.56.5合计396.15四、配电方式配电原则：一级配电箱配出线采用放射式和树干式相结合的配电方式，对负荷比较大的配电点可用单独回路配电，对负荷较远又比较小的配电点上的分箱可采用树干式配电方式，一级配电箱中的一路配线先到较近负荷点的二级配电箱，再到较远的负荷点三

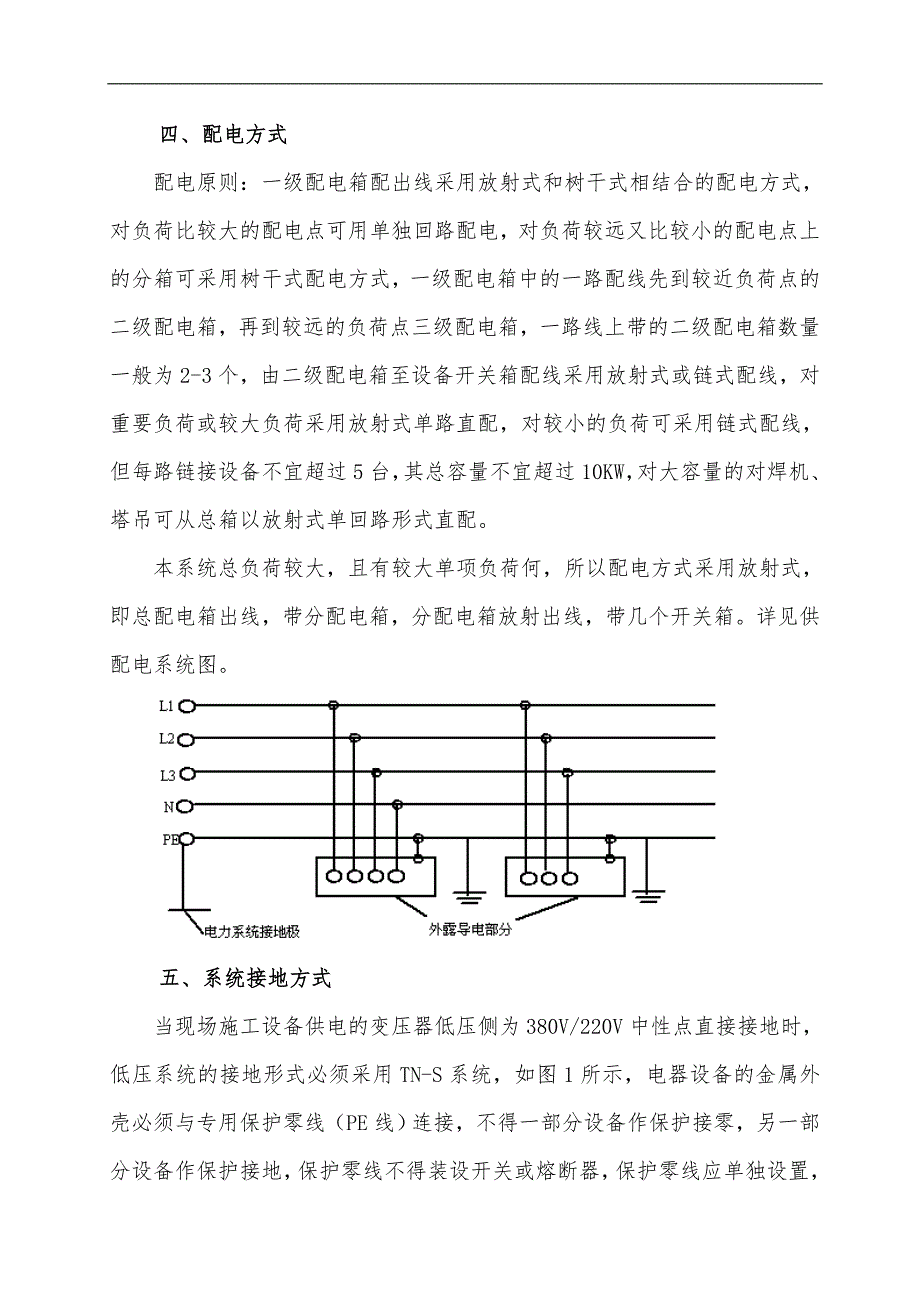

4、级配电箱，一路线上带的二级配电箱数量一般为2-3个，由二级配电箱至设备开关箱配线采用放射式或链式配线，对重要负荷或较大负荷采用放射式单路直配，对较小的负荷可采用链式配线，但每路链接设备不宜超过5台，其总容量不宜超过10KW，对大容量的对焊机、塔吊可从总箱以放射式单回路形式直配。本系统总负荷较大，且有较大单项负荷何，所以配电方式采用放射式，即总配电箱出线，带分配电箱，分配电箱放射出线，带几个开关箱。详见供配电系统图。五、系统接地方式当现场施工设备供电的变压器低压侧为380V/220V中性点直接接地时，低压系统的接地形式必须采用TN-S系统，如图1所示，电器设备的金属外壳必须与专用保护零线（PE线

5、）连接，不得一部分设备作保护接零，另一部分设备作保护接地，保护零线不得装设开关或熔断器，保护零线应单独设置，不作它用，重复接地线应与保护零线相连接。保护零线使用铜线不少于10mm2，铝线不少于16mm2，与电气设备相连的保护零线可用不少于6mm2绝缘多股铜线，保护零线统一标志为绿/黄双色线（以前为黑色），在任何情况下不准使用绿/黄双色线作负荷线。保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处做重复接地。重复接地电阻值不大于1欧，不得用铝导体做接地体或地下接地线，垂直接地体不宜采用罗纹钢。垂直接地体应采用角铁、镀锌铁管或圆钢，长度1.5-2.5m，露出地面10-

6、15cm，接地线与垂直接地体连接应采用焊接或螺纹连接，禁止采用绑扎的方法，施工现场所有用电设备，除做保护接零外，必须在设备负荷线的首端处设置漏电保护装置。六、漏电开关设置位置（1）在二级配电箱中，开关的负荷侧设漏电保护器。（2）在设备的开关箱内，开关的负荷侧设漏电保护器。七、防雷保护总配电箱进线处和变压器低压母线上应装设低压避雷器，施工现场和临时生活区，高度在20m以上的脚手架、正在施工的建筑物以及塔式起重机、机具、建筑用大钢模板等都要用防雷接地保护，避雷针长度1-2米，可用16圆钢端部磨尖。避雷针保护范围按60遮护角防护。八、配电箱安装位置确定根据施工现场临时用电安全技术规范JGJ46-20

7、05、J405-2005的要求，总配电箱和分配电箱均应装设总闸和分路隔离开关，总熔断器和分路熔断器（或总自动开关和分路自动开关）以及漏电保护器（若漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断器或分路自动开关）。每台设备应有独立的开关箱，实行一机一闸制，严禁用一个电器开关直接控制二台及二台以上用电设备（含插座）。选择GJK型施工现场临时用电标准配电箱，具体型号为：1、总配电箱GJK-Z3/B型,数量1台；2、分配电箱GJK-F9/D型,数量2台；3、分配电箱GJK-F6/D型,数量1台；4、塔吊开关箱GJK-K1/D型，数量5台；5、砼输送泵开关箱GJK-K1/B型，数量1台；6、对

8、焊机开关箱GJK-K1/C型，数量1台；7、开关箱GJK-K1/ D 型，数量16台； 8、现场照明开关箱GJK-F8/C型，数量1台； 9、安装位置确定总配电箱应设在靠近电源的地方，分配电箱应设在用电设备相对集中的地方，开关箱与分配电箱的距离不得超过30m，开关箱与被控制的固定式用电设备距离不得超过5m。配电箱、开关箱应设在干燥、通风及常温处，不应设在多尘、水雾或有腐蚀性气体、爆炸危险的场所以及有剧烈振动和地势低洼可能积水的场所，否则要采取防护措施，要避开外来物的冲击和撞伤。配电箱四周有要有一定的维护操作距离，即足够两人同时工作的空间或通道。九、主要线路选型及敷设方式根据用电负荷及施工场地平

9、面图选择主要供电线路型号、规格、长度，由于本施工现场较小，不作电压降校验。电缆干线采用穿管地埋敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀，电缆穿越建筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，须加设防护套管。埋地电缆有接头时，接头需做在地面上的接线盒中，并能防雨、防尘、防机械损伤，并远离易燃、易爆、易腐蚀场所。十、安全用电组织措施及操作顺序1、组织措施（1）项目部设专人负责电气安全技术档案的建立与管理。（2）设临电维护操作电工二名，负责填写用电记录和维护临电线路设备与操作开关。电工必须熟悉用电安全规程、规范，并认真执行。2、线路开关及设备每月检查一次，包括线路的绝

10、缘测试、接地电阻测试、设备绝缘测试及线路设备完好情况的检查等。3、根据施工现场情况，配电系统采用TN-S系统，所有用电设备的外壳必须与专用的PE线相连通，总接地电阻须小于10欧姆。4、手持式用电设备的保护地线应在移动电缆芯内，其截面必须大于1.5mm2。5、配电箱开关操作顺序必须为：送电：总箱分箱开关箱停电：开关箱分箱总箱6、维修和操作开关时，电工必须按规定穿戴绝缘鞋、手套、必须使用绝缘工具。7、停电1小时以上时，开关箱、配电箱必须上锁。8、开关箱内不得有杂物，并保持整洁。9、开关的更换、熔断器的更换严禁用不合格的开关、熔体代。10、现场应配备灭火工具、器材，确保电气设备及现场其他设备的安全。

11、十一、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷: (1)、塔式起重机Kx = 0.6 Cos = 0.65 tg = 1.17Pjs = KXPe =0.6120 = 72kWQjs = Pjs tg=721.17 = 84.24 kvar(2)、砼配料机K
