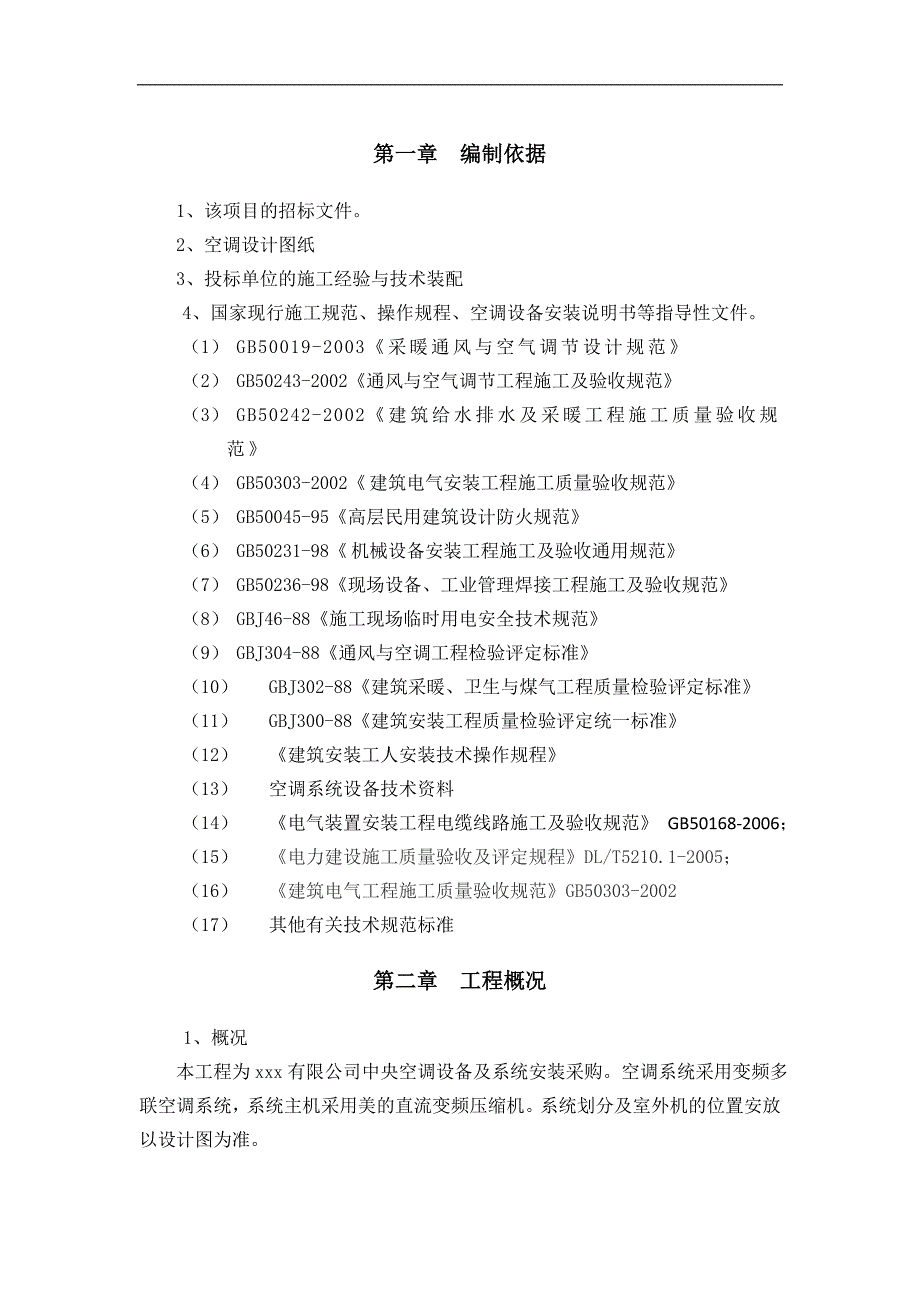

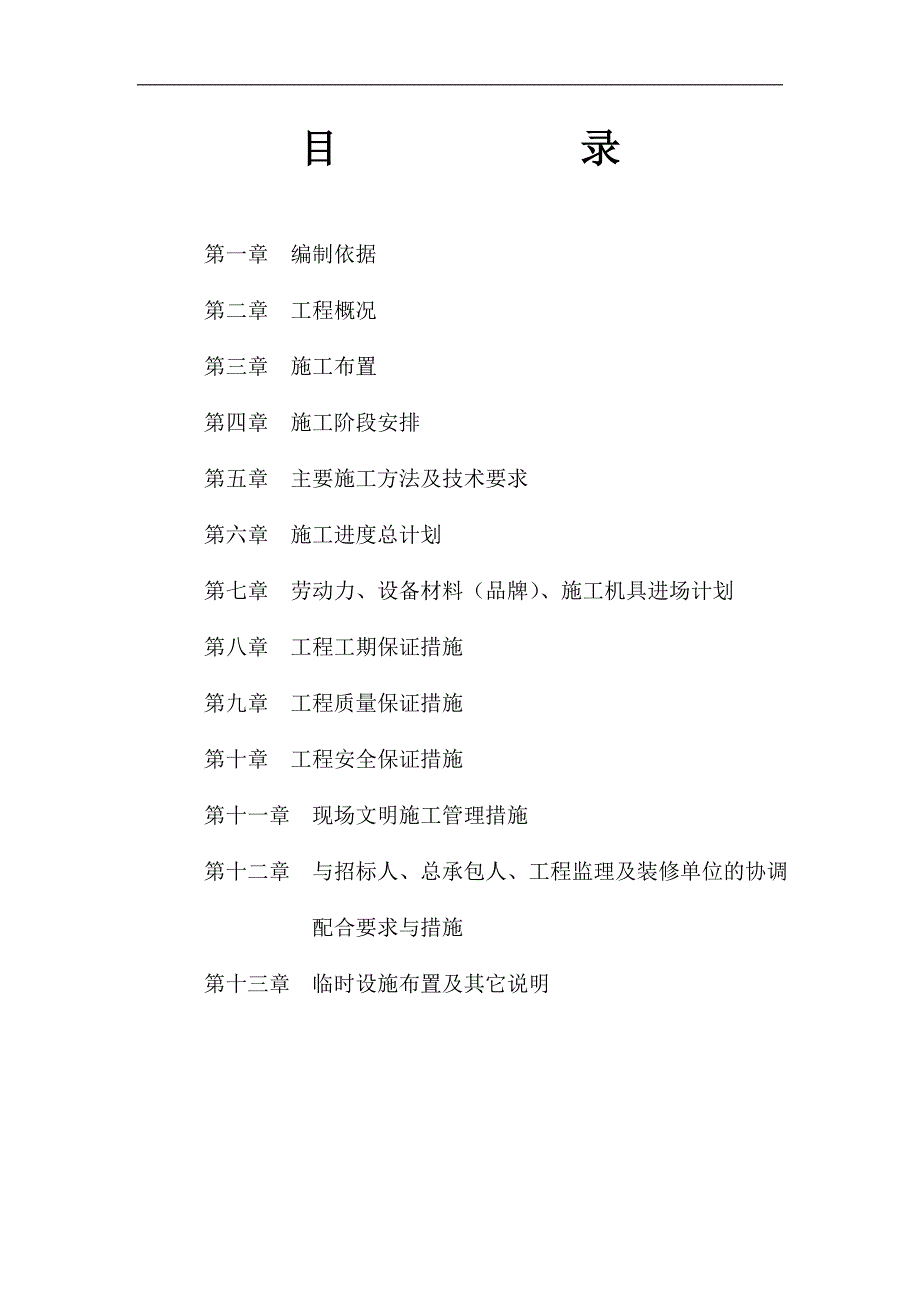

1、施 工 组 织 设 计xx空调目 录第一章 编制依据第二章 工程概况第三章 施工布置第四章 施工阶段安排第五章 主要施工方法及技术要求第六章 施工进度总计划第七章 劳动力、设备材料（品牌）、施工机具进场计划第八章 工程工期保证措施第九章 工程质量保证措施第十章 工程安全保证措施第十一章 现场文明施工管理措施第十二章 与招标人、总承包人、工程监理及装修单位的协调配合要求与措施第十三章 临时设施布置及其它说明第一章 编制依据1、该项目的招标文件。2、空调设计图纸3、投标单位的施工经验与技术装配4、国家现行施工规范、操作规程、空调设备安装说明书等指导性文件。（1） GB50019-2003采暖通风与

2、空气调节设计规范（2） GB50243-2002通风与空气调节工程施工及验收规范（3） GB50242-2002建筑给水排水及采暖工程施工质量验收规范（4） GB50303-2002建筑电气安装工程施工质量验收规范（5） GB50045-95高层民用建筑设计防火规范（6） GB50231-98机械设备安装工程施工及验收通用规范（7） GB50236-98现场设备、工业管理焊接工程施工及验收规范（8） GBJ46-88施工现场临时用电安全技术规范（9） GBJ304-88通风与空调工程检验评定标准 （10） GBJ302-88建筑采暖、卫生与煤气工程质量检验评定标准（11） GBJ300-88建

3、筑安装工程质量检验评定统一标准（12） 建筑安装工人安装技术操作规程（13） 空调系统设备技术资料（14） 电气装置安装工程电缆线路施工及验收规范 GB50168-2006；（15） 电力建设施工质量验收及评定规程DL/T5210.1-2005；（16） 建筑电气工程施工质量验收规范GB50303-2002（17） 其他有关技术规范标准第二章 工程概况1、概况 本工程为xxx有限公司中央空调设备及系统安装采购。空调系统采用变频多联空调系统，系统主机采用美的直流变频压缩机。系统划分及室外机的位置安放以设计图为准。第三章 施工布置（一）施工布署原则 1、集中力量保重点、保工期，从人力、物资、机具上

4、给予工程施工以充分保证。各专业管理部门应组织好本项目工程施工工作，搞好各方面的协调配合。2、按交工次序，组织分段施工，根据该工程特点必须首先保证动力配电的安装，为其他工程创造有利条件，最后以调试收尾。3、组织配合施工，穿插作业，各专业分成若干个独立作战小区平行流水作业。4、推行先进施工方法和施工工具，提高机械化作业水平。施工作业中，大量采用电、液动小型工具，垂直吊装尽量采用机械吊装，以提高机械化作业水平。（二）施工组织1、 组建项目经理部，负责整个安装工程的组织、施工、协调和管理，其组成人员为项目经理（副经理），项目总工程师（专业技术负责人）以及设备工长、管道工长、暖通工长、隔热保温工长、质量

5、员、安全员、材料员、机具员等。项目经理施工安装队设备工长、管道工长、暖通工长、保温工长 安全科安全员 供应科仓库保管、材料采购总工程师质监科质检员 技术科施工技术员 统计科资料统计、档案管理。2、 本工程的安装、调试人员都经过美的公司的专业培训和认定，技术熟练、作风严谨、经验丰富、组织纪律性强；安装过程中有明确的分工，实行工程质量责任制，如发现质量不合格的，除进行返工外，还要对相关责任人进行经济处罚。3、 施工管理、质量体系见下表，职责如下：项目经理施工方案、进度计划、质量控制、技术支持、系统调试、安全检查、工作协调。技术负责人技术交底、方案落实、工序安排、人员调配、材料准备、资料整理。施工班

6、组长分项、分步工程的施工、技术指导、人员分配、质量自检。施工人员具体工作的施工。4、 各施工小组的主要内容 （1）设备专业组：负责本工程所有设备的安装调试工作。 （2）暖通专业组：负责本工程的送风管道及部件的制作安装。 （3）管道专业组：负责本工程中氟利昂系统铜管道工程和冷凝水系统的安装、试压、吹污、调试等工作。 （4）防腐保温专业组：负责整个工程的防腐保温工作。 施工质量保证体系项目经理项目技术负责人后勤管理员材料管理员成本核算员政工师专业安全员专业施工员专业质量检验员计划统计合同管理员资料员专业责任工程师施工队长施工组优质工程验收交工5、 施工过程中，项目经理部要协调处理好地方民事问题，要

7、做到耐心解释、虚心接受。施工期间要求施工队伍及施工人员不扰民、不害民，树立公司的良好形象。6、 施工过程中，项目经理部还要协调与建设单位的配合，需由建设单位配合的工作主要有： （1）建设单位要组织监理单位、设计单位、施工单位进行图纸会审。 （2）图纸资料以及在施工过程中的设计变更等有关资料应由建设单位及时提供。 （3）建设单位在施工过程中对安装质量进行监督。设备开箱检查，隐蔽工程验收，试压、试运行，建设单位均应派代表参加。 （4）建设单位应协调土建尽快给安装提供施工条件，并协调与安装、安装与装修的交叉施工配合。 （5）建设单位应按合同及进度情况及时解决工程款及设备材料订货款。第四章 施工阶段安

8、排施工阶段分施工准备、施工及交工验收三个阶段1、 施工准备：1. 组织有关人员，熟悉施工图，对施工图进行自审并参加图纸会审，对施工图中不明确的标高、位置等问题，请设计院及甲方澄清校实。2. 空调安装项目组经理组织各班组讲解施工组织设计，进行施工图及施工组织设计交底，组织他们学习并掌握与本工程有关的现场施工验收规范。3. 依据施工图及图纸会审纪要，由各专业工长编制本专业的施工材料预算。由公司空调项目负责人、安全员牵头对进场职工进行技术、质量、安全及文明施工书面交底，讲解各专业的施工难点、 要点，讲解本工程中注意事项，空调项目安装经理依据形象进度计划落实本工程，所需的人力物力。4. 材料员依据预算

9、和形象进度计划进行市场调研落实货源，落实本工程的材质要求，分批组织机具，材料进场，确保工程质量及进度。5. 本工程安装材料关键在于铜管，美的所有冷媒管均为从已取得ISO9001证书厂家直接购置的去磷无缝紫铜管。a、 引用标准如下： GB/T1527-1997 铜及铜合金拉制管GB/T5121-1996 铜及铜合金化学分析方法b、 现场检验标准如下：管道的内外表面应无针孔、裂纹、起皮、起泡、粗划道、夹杂、铜粉、积碳层、绿锈、脏污和严重氧化膜，并不允许存在明显的划伤、凹坑、斑点等缺陷！c、 管材规格：（mm）6.35X0.8 9.53X0.8 12.7X0.8 15.9X1.0 19.05X1.0

10、 22.2X1.2 25.4X1.2 28.6X1.3 34.9X1.3 41.3.1X1.3 d、 包装、运输、储存每件产品清洁干燥后，管口用洁净软质泡沫材料或胶塞密封，泡沫材料或胶塞不允许出现破裂、掉渣。产品包装应用防潮纸和塑料布依次垫好，装入包装箱内，包装箱应有标识，标有产品名称、型号、规格、数量、合格证、生产日期、产品批次。运输过程应防止碰撞、挤压、雨雪淋袭。产品应储存在无腐蚀气体、通风良好、干燥的库房中。6. 各专业队依据各自的形象进度计划，并详细熟悉图纸的基础上提前做好各项加工预料的准备工作。7. 检查准备齐全现场所需的施工机具设备。8. 核查现场土建结构情况及需要其他专业需配合地

11、方，例如：a) 室外机的水泥基础以及管道洞由土建配合施工。b) 室外机、室内机的电源和室内机遥控器的埋盒、埋管由电气专业完成，调试由我们与电气专业合作完成。c) 室内装饰专业应视空调室内机位置留出设备送回风口和设备检修孔。土建应配合预留空洞并进行有关补洞抹平工作。d) 空调的冷媒管没有坡度及高度限制，配管施工可让位于其他专业，但冷凝水管有坡度要求要与各专业协调统一安排。9. 检查：施工场地备齐用水用电及其它临时措施并排除影响施工的安全隐患。2、 施工工序会审图纸及技术交底、采购材料、组织人力、机具进场定位放线、墙上打洞、支托架制作支托架安装、焊接安装主管线、控制线敷设、主管线保温专用接头焊接、

12、支管线焊接、凝结水管线安装、管线保温室内机固定及接口、室外机吊装、固定及接口管道系统的吹污、试压；凝结水管线试漏、系统充氟系统试机调试、运行联合运转、交工验收3、交工验收在综合效能实验测定与调整后，各项指标满足设计要求时进行交工验收。工程施工技术资料和安装使用说明书移交建设单位。第五章 主要施工方法及技术要求1、室内机、室外机的安装：（1）室内机安装执行机组随机附带的安装说明书要求，吊杆采用10圆钢，并保证有一定长度的调节余地。（2）步骤：决定安装位置划线标位打膨胀螺栓吊装室内机。 要点：悬吊支架必须足以承受室内机的重量；安装前必须检查并核对设备型号；注意校正主要的设备（主要是管道的布置和走向

13、）；应留有足够的空间以供综合维修用；应留有一检修孔，尺寸为不小于450mmX450mm；装室内机时应保证有足够的冷凝水管位置。（3）室外机宜以槽钢作基础，可采用纵向支撑或四周支撑。室外机之间、室外机与建筑物之间应按设备技术资料规定尺寸要求进行处理。2、冷媒管配管：（1） 原则：冷媒配管应严格遵守配管三原则：即干燥、清洁、气密性。干燥首先是安装前铜管内禁止有水分进入，配管后要吹净和真空干燥。清洁一是施工时应注意管内清理；二是焊接时采用氮气置换焊，最后是吹净。气密性一是保证焊接质量和喇叭口连接质量；二是最后的气密性试验。（2） 步骤：支架制安按图纸要求配管焊接吹污检漏保温真空干燥（3） 冷媒管钎焊

14、：A 铜管切口表面应平整，不得有毛刺，凹凸等缺陷，切口平面允许倾斜，偏差为管子直径的1%。B 冷媒管钎焊应采用磷铜焊条或银焊条，焊接温度为700-845,钎焊工作宜在向下或水平侧向进行,尽可能避免仰焊,接头的分支口一定要保持水平。C 根据相关技术资料的要求，铜管钎焊时必须采用氮气置换焊，焊接时把微压（0.02Mpa）氮气充入正在焊接的管内，这样会有效防止铜管氧化层的产生。D 铜管不能用金属托架夹紧，应在自然状态下，通过保温层托住铜管，以防冷桥产生。（4） 冷媒管封盖：冷媒管的包扎十分重要，以防止水分、脏物、灰尘进入管内。冷媒管穿墙一定要把管头包扎严密，暂时不连接的、已安装好的管子要把口包扎好。（5） 冷媒管吹污：具体方法是将氮气瓶压力调节阀与室外机的充气口连接好，将所有室内机的接口用盲塞堵好保留。一台室内机接口作为排污口，用绝缘材料抵住管口，压力调节阀调至6kgf/cm2向管内充气，直至手抵不住时快速释放，脏物及水分即随着氮气一起被排出，这样循环进行若干次直至无污物水分排出为止（每台室内机都要作且对液管和气管要分别进行）。（6） 扩口连接：冷媒配管与室内机
