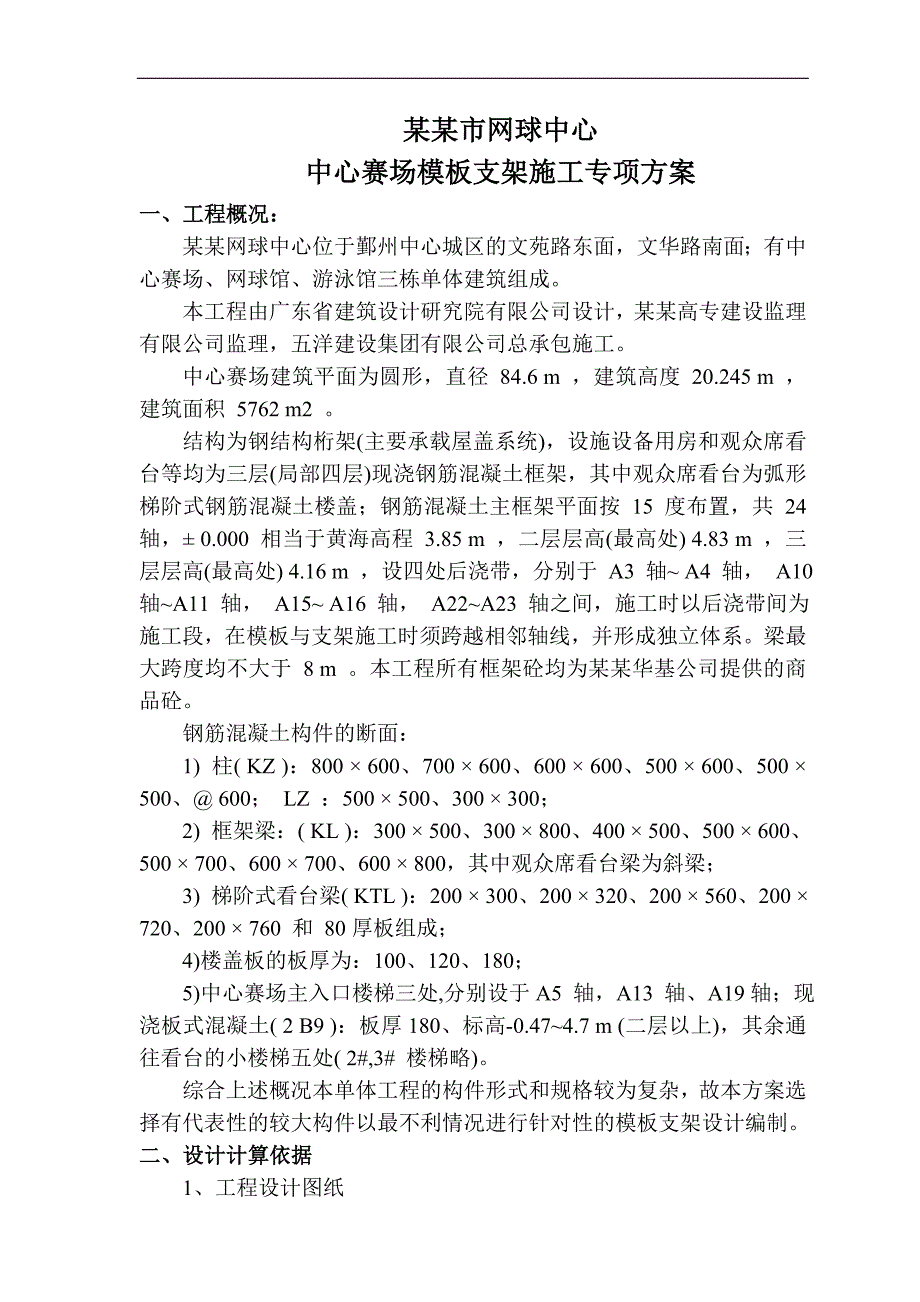

1、某某市网球中心一、二期工程模板支架施工专项方案某某市网球中心中心赛场模板支架施工专项方案一、工程概况：某某网球中心位于鄞州中心城区的文苑路东面，文华路南面；有中心赛场、网球馆、游泳馆三栋单体建筑组成。本工程由广东省建筑设计研究院有限公司设计，某某高专建设监理有限公司监理，五洋建设集团有限公司总承包施工。中心赛场建筑平面为圆形，直径 84.6 m ，建筑高度 20.245 m ，建筑面积 5762 m2 。结构为钢结构桁架(主要承载屋盖系统)，设施设备用房和观众席看台等均为三层(局部四层)现浇钢筋混凝土框架，其中观众席看台为弧形梯阶式钢筋混凝土楼盖；钢筋混凝土主框架平面按 15 度布置，共 24

2、 轴， 0.000 相当于黄海高程 3.85 m ，二层层高(最高处) 4.83 m ，三层层高(最高处) 4.16 m ，设四处后浇带，分别于 A3 轴 A4 轴， A10 轴A11 轴， A15 A16 轴， A22A23 轴之间，施工时以后浇带间为施工段，在模板与支架施工时须跨越相邻轴线，并形成独立体系。梁最大跨度均不大于 8 m 。本工程所有框架砼均为某某华基公司提供的商品砼。钢筋混凝土构件的断面：1) 柱( KZ )：800 600、700 600、600 600、500 600、500 500、 600； LZ ：500 500、300 300；2) 框架梁：( KL )：300

3、500、300 800、400 500、500 600、500 700、600 700、600 800，其中观众席看台梁为斜梁；3) 梯阶式看台梁( KTL )：200 300、200 320、200 560、200 720、200 760 和 80厚板组成；4)楼盖板的板厚为：100、120、180；5)中心赛场主入口楼梯三处,分别设于A5 轴，A13 轴、A19轴；现浇板式混凝土( 2 B9 )：板厚180、标高-0.474.7 m (二层以上)，其余通往看台的小楼梯五处( 2#,3# 楼梯略)。综合上述概况本单体工程的构件形式和规格较为复杂，故本方案选择有代表性的较大构件以最不利情况进行

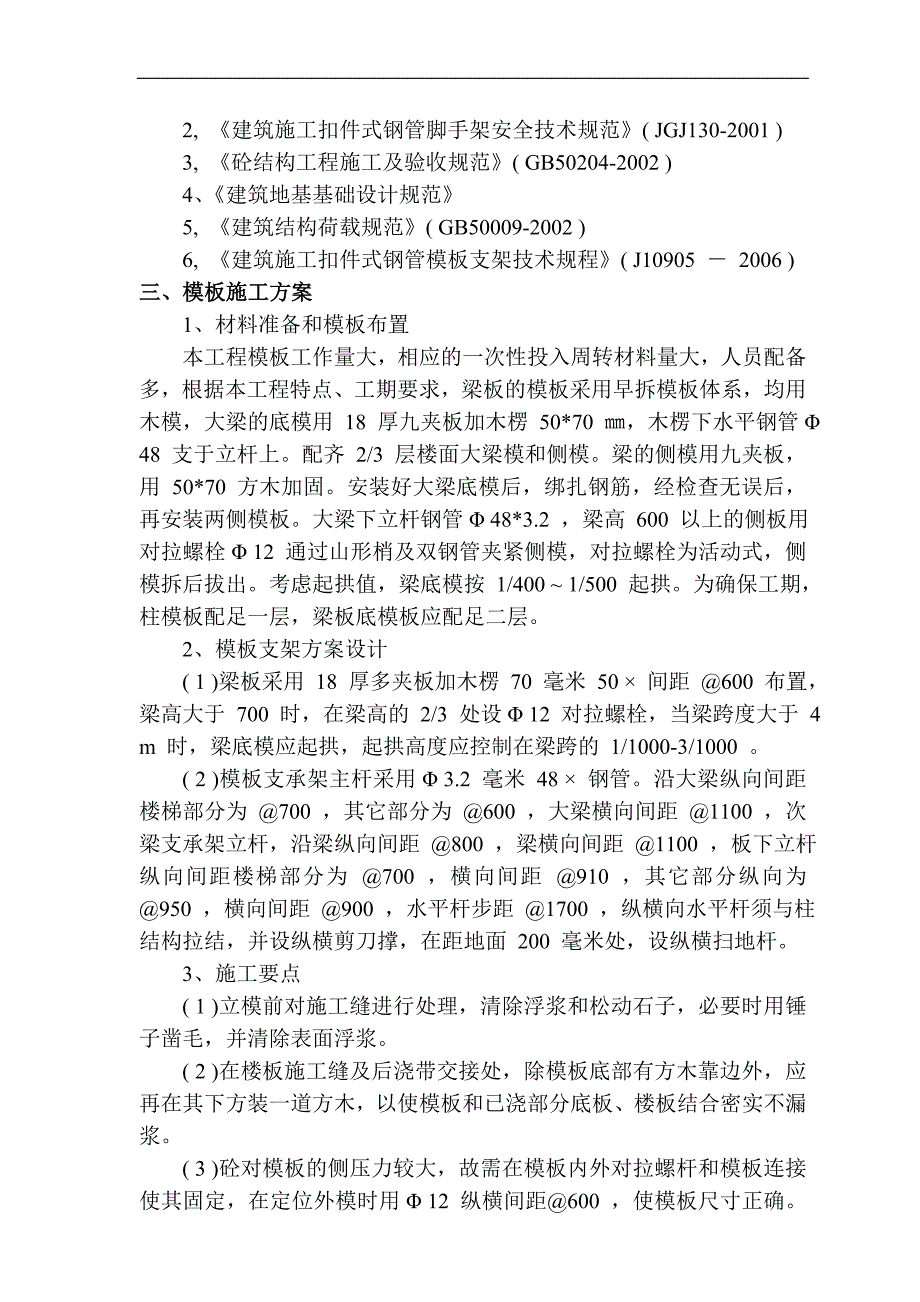

4、针对性的模板支架设计编制。二、设计计算依据1、工程设计图纸2, 建筑施工扣件式钢管脚手架安全技术规范( JGJ130-2001 )3, 砼结构工程施工及验收规范( GB50204-2002 )4、建筑地基基础设计规范5, 建筑结构荷载规范( GB50009-2002 )6, 建筑施工扣件式钢管模板支架技术规程( J10905 2006 )三、模板施工方案1、材料准备和模板布置本工程模板工作量大，相应的一次性投入周转材料量大，人员配备多，根据本工程特点、工期要求，梁板的模板采用早拆模板体系，均用木模，大梁的底模用 18 厚九夹板加木楞 50*70 ，木楞下水平钢管 48 支于立杆上。配齐 2/3

5、 层楼面大梁模和侧模。梁的侧模用九夹板，用 50*70 方木加固。安装好大梁底模后，绑扎钢筋，经检查无误后，再安装两侧模板。大梁下立杆钢管 48*3.2 ，梁高 600 以上的侧板用对拉螺栓 12 通过山形梢及双钢管夹紧侧模，对拉螺栓为活动式，侧模拆后拔出。考虑起拱值，梁底模按 1/400 1/500 起拱。为确保工期，柱模板配足一层，梁板底模板应配足二层。2、模板支架方案设计( 1 )梁板采用 18 厚多夹板加木楞 70 毫米 50 间距 600 布置，梁高大于 700 时，在梁高的 2/3 处设 12 对拉螺栓，当梁跨度大于 4 m 时，梁底模应起拱，起拱高度应控制在梁跨的 1/1000-

6、3/1000 。( 2 )模板支承架主杆采用 3.2 毫米 48 钢管。沿大梁纵向间距楼梯部分为 700 ，其它部分为 600 ，大梁横向间距 1100 ，次梁支承架立杆，沿梁纵向间距 800 ，梁横向间距 1100 ，板下立杆纵向间距楼梯部分为 700 ，横向间距 910 ，其它部分纵向为 950 ，横向间距 900 ，水平杆步距 1700 ，纵横向水平杆须与柱结构拉结，并设纵横剪刀撑，在距地面 200 毫米处，设纵横扫地杆。3、施工要点( 1 )立模前对施工缝进行处理，清除浮浆和松动石子，必要时用锤子凿毛，并清除表面浮浆。( 2 )在楼板施工缝及后浇带交接处，除模板底部有方木靠边外，应再在

7、其下方装一道方木，以使模板和已浇部分底板、楼板结合密实不漏浆。( 3 )砼对模板的侧压力较大，故需在模板内外对拉螺杆和模板连接使其固定，在定位外模时用 12 纵横间距600 ，使模板尺寸正确。拆模时在孔内气割螺杆, 用砂浆封口。( 4 )柱模板立模前先在基层上弹出纵横轴线和周边线，四周并用钢筋电焊后控制断面尺寸，将木框固定在砼基层面上，并在木框上标出柱中线，柱模四周方木如钢管需固定在已找平的木框基面上，这样柱模位置正确，模板上口平直，为防止底部“跑浆”、“吊脚”提供有效措施。柱竖向立 50 70 方木，间距不大于 300 ；柱箍两端用 12 螺栓对连。( 5 )支设模板前应测量放线定位，模板安

8、装后应及时复核轴线、标高。预埋铁、预六孔洞、预埋管线要求精确。( 6 )梁板的底模和支撑梁必须在砼浇捣养护达 75% 设计强度后方可拆除(跨度均小于 8 m )。( 7 )楼梯和看台底板、侧板采取九夹板加木楞。由于浇混凝土时将产生顶部模板的升力，因此，在施工时须附加对拉螺栓，将踏步侧模板与底板拉结，使其变形得到控制。( 8 )主体结构应特别重视看台、梁、柱及其它细节点的质量，同时，上下施工缝的质量也应十分重视。四、模板设计计算取2KL1(梁底模)作为计算对象(一)参数信息梁的截尺寸为600mm800mm，模板支架计算长度为6.6m，梁支撑架搭设高度H(m)：5.1，梁段集中线荷载(kN/m)：

9、19.789。根据建筑施工扣件式钢管模板支架技术规程DB33/1035-2006属高大模板工程，须组织专家论证。结合工程实际情况及公司现有施工工艺采用梁底支撑小楞垂直梁跨方向的支撑形式。 1、支撑参数及构造梁两侧楼板混凝土厚度(mm):180；立杆纵距la(m):0.9；立杆上端伸出至模板支撑点长度a(m):0.3；立杆步距h(m):1.7；板底承重立杆横向间距或排距l(m):0.7；梁两侧立杆间距lb(m):1.1；2、材料参数面板类型为胶合面板，梁底支撑采用方木。竖向力传递通过双扣件。木方截面为50mm70mm，梁底支撑钢管采用483.2钢管，钢管的截面积为A=4.50102mm2，截面模

10、量W=4.73103mm3，截面惯性矩为I=1.14105 mm4。木材的抗弯强度设计值为fm13 N/mm2,抗剪强度设计值为fv1.3 N/mm2,弹性模量为E12000 N/mm2,面板的抗弯强度设计值为fm15 N/mm2,抗剪强度设计值为fv1.4 N/mm2,面板弹性模量为E6000 N/mm2。荷载首先作用在梁底模板上，按照底模底模小楞水平钢管扣件/可调托座立杆基础的传力顺序，分别进行强度、刚度和稳定性验算。3、荷载参数梁底模板自重标准值为0.3kN/m2；梁钢筋自重标准值为1.5kN/m3；施工人员及设备荷载标准值为1kN/m2；振捣混凝土时产生的荷载标准值为2kN/m2；新浇

11、混凝土自重标准值：24kN/m3。所处城市为某某市，基本风压为W00.5kN/m2；风荷载高度变化系数为z0.74，风荷载体型系数为s0.355。(二)梁底模板强度和刚度验算 面板为受弯结构,需要验算其抗弯强度和挠度。计算的原则是按照模板底支撑的间距和模板面的大小,按支撑在底撑上的三跨连续梁计算。本工程中，面板的截面惯性矩I和截面抵抗矩W分别为:W =600.0020.0020.00/6 =4.00104mm3；I =600.0020.0020.0020.00/12 =4.00105mm4；1、荷载计算模板自重标准值：q10.300.600.18kN/m；新浇混凝土自重标准值：q20.8024

12、.000.6011.52kN/m；梁钢筋自重标准值：q30.801.500.600.72kN/m；施工人员及设备活荷载标准值：q41.000.600.60kN/m；振捣混凝土时产生的荷载标准值：q52.000.601.20kN/m。恒载设计值：q恒=1.35(q1+q2+q3)=1.35(0.18+11.52+0.72)=16.77kN/m；活载设计值：q活=1.4(q4+q5)=1.4(0.60+1.20)=2.52kN/m；2、抗弯强度验算按以下公式进行面板抗弯强度验算： = M/Wfm梁底模板承受的最大弯矩计算公式如下:M=0.1q恒l2-0.117q活l2Mmax =0.116.770

13、.202+0.1172.520.202=0.079kNm；最大支座反力R=1.1q恒l+1.2q活l=1.116.770.20+1.22.520.20=4.294 kN； = M/W=7.89104/4.00104=2.0N/mm2；面板计算应力 =2 N/mm2 小于 梁底模面板的抗弯强度设计值 fm =15N/mm2，满足要求！3、抗剪强度验算面板承受的剪力为Q=0.6q恒l+0.617q活l=0.616.770.20+0.6172.520.20=2.323 kN,抗剪强度按照下面的公式计算： =3Q/(2bh)fv =32.3231000/(260020)=0.29N/mm2；面板受剪应

14、力计算值 =0.29小于fv=1.40N/mm2，满足要求。4、挠度验算根据建筑施工计算手册刚度验算采用荷载标准值，根据JGJ1302001，刚度验算时采用荷载短期效应组合，取荷载标准值计算，不乘分项系数，因此梁底模板的变形计算如下：最大挠度计算公式如下:=0.677qkl4/(100EI)=min(l/150,10)其中，l-计算跨度(梁底支撑间距): l =200.00mm；面板的最大挠度计算值: = 0.67712.42200.004/(1006000.004.00105)=0.056mm；面板的最大允许挠度值 = min(200.00/150,10)=1.33mm面板的最大挠度计算值

15、=0.06mm 小于 面板的最大允许挠度值 = 1.33mm，满足要求！(三)梁底横向支撑小楞的强度和刚度验算本工程中，支撑小楞采用方木，方木的截面惯性矩 I 和截面抵抗矩W分别为: W=50.0070.0070.00/6 =4.08104 mm3； I=50.0070.0070.0070.00/12 = 1.43106 mm4；1、荷载计算梁底横向支撑小楞按照受局部线荷载的多跨连续梁进行计算，该线荷载是梁底面板传递的均布线荷载。计算中考虑梁两侧部分楼板混凝土荷载以集中力方式向下传递。p=(1.10-0.60)/40.200.1824.001.2=0.130kN。q=4.29/0.607.156kN/m。2、强度及刚度验算最大弯矩考虑为连续梁均布荷载作用下的
