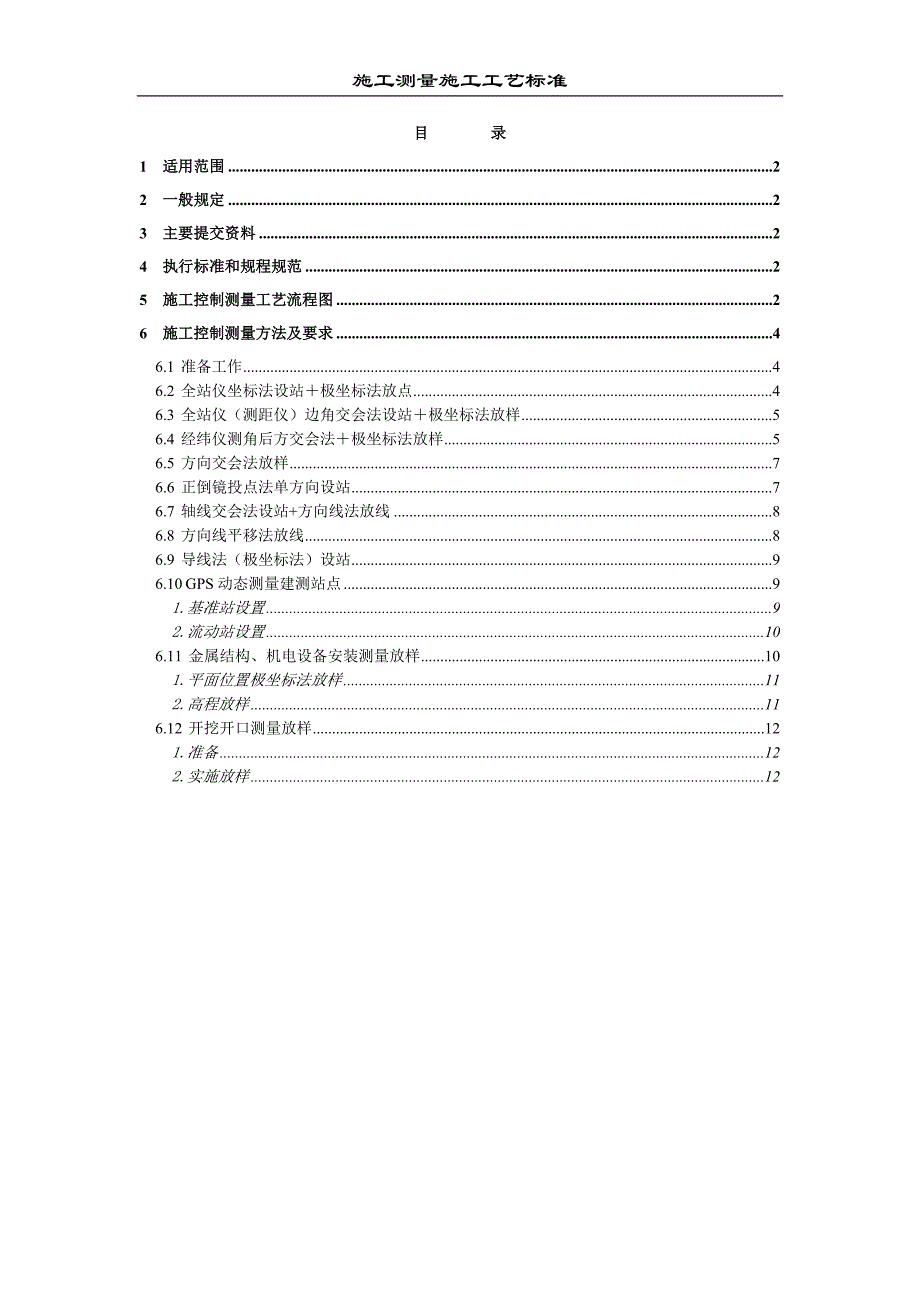

1、施工测量施工工艺标准目 录1 适用范围22 一般规定23 主要提交资料24 执行标准和规程规范25 施工控制测量工艺流程图26 施工控制测量方法及要求46.1 准备工作46.2 全站仪坐标法设站极坐标法放点46.3 全站仪（测距仪）边角交会法设站极坐标法放样56.4 经纬仪测角后方交会法极坐标法放样56.5 方向交会法放样76.6 正倒镜投点法单方向设站76.7 轴线交会法设站+方向线法放线86.8 方向线平移法放线86.9 导线法（极坐标法）设站96.10 GPS动态测量建测站点91.基准站设置92.流动站设置106.11 金属结构、机电设备安装测量放样101.平面位置极坐标法放样112.高

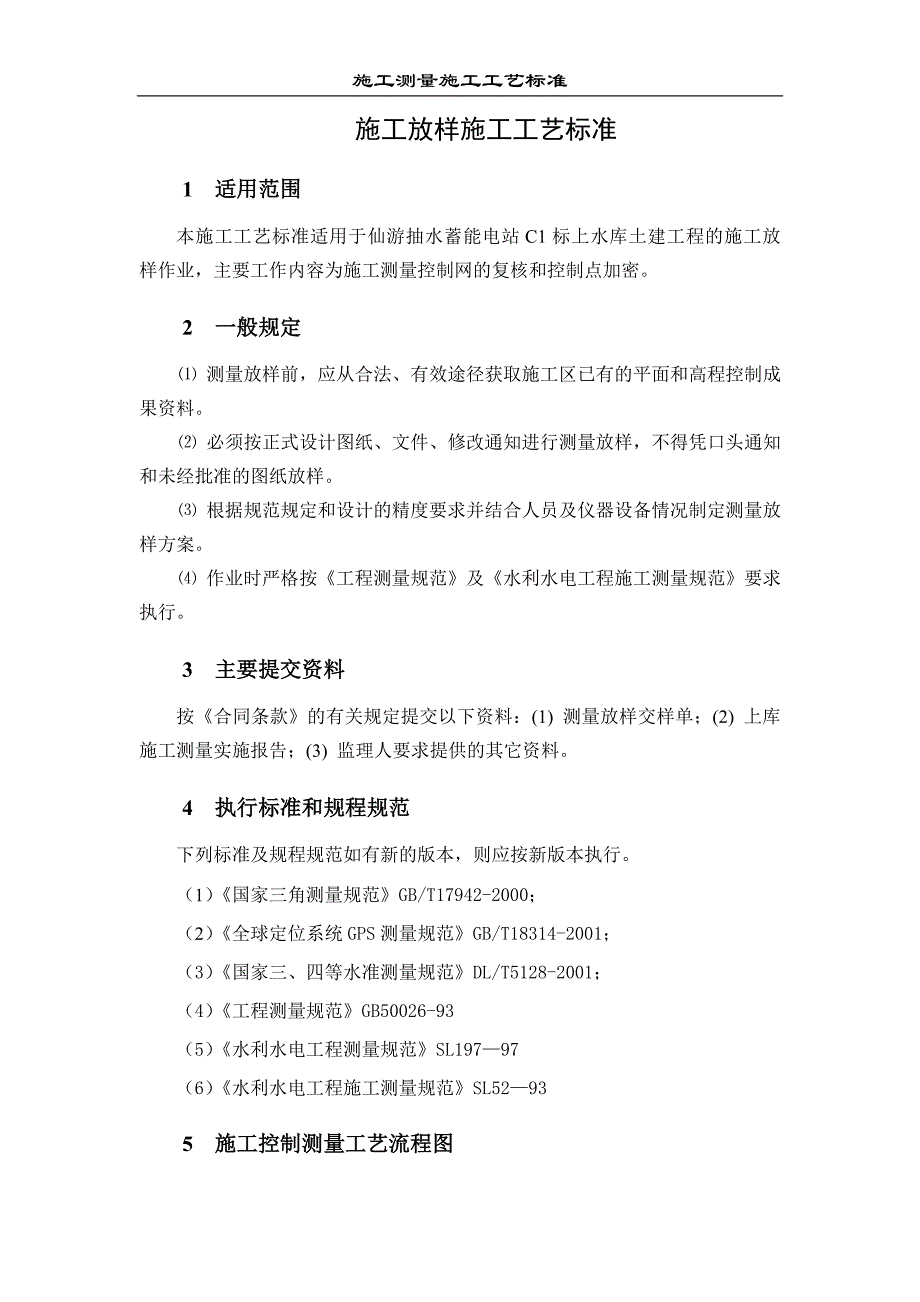

2、程放样116.12 开挖开口测量放样121.准备122.实施放样12施工放样施工工艺标准1 适用范围本施工工艺标准适用于仙游抽水蓄能电站C1标上水库土建工程的施工放样作业，主要工作内容为施工测量控制网的复核和控制点加密。2 一般规定 测量放样前，应从合法、有效途径获取施工区已有的平面和高程控制成果资料。 必须按正式设计图纸、文件、修改通知进行测量放样，不得凭口头通知和未经批准的图纸放样。 根据规范规定和设计的精度要求并结合人员及仪器设备情况制定测量放样方案。 作业时严格按工程测量规范及水利水电工程施工测量规范要求执行。3 主要提交资料按合同条款的有关规定提交以下资料：(1) 测量放样交样单；(

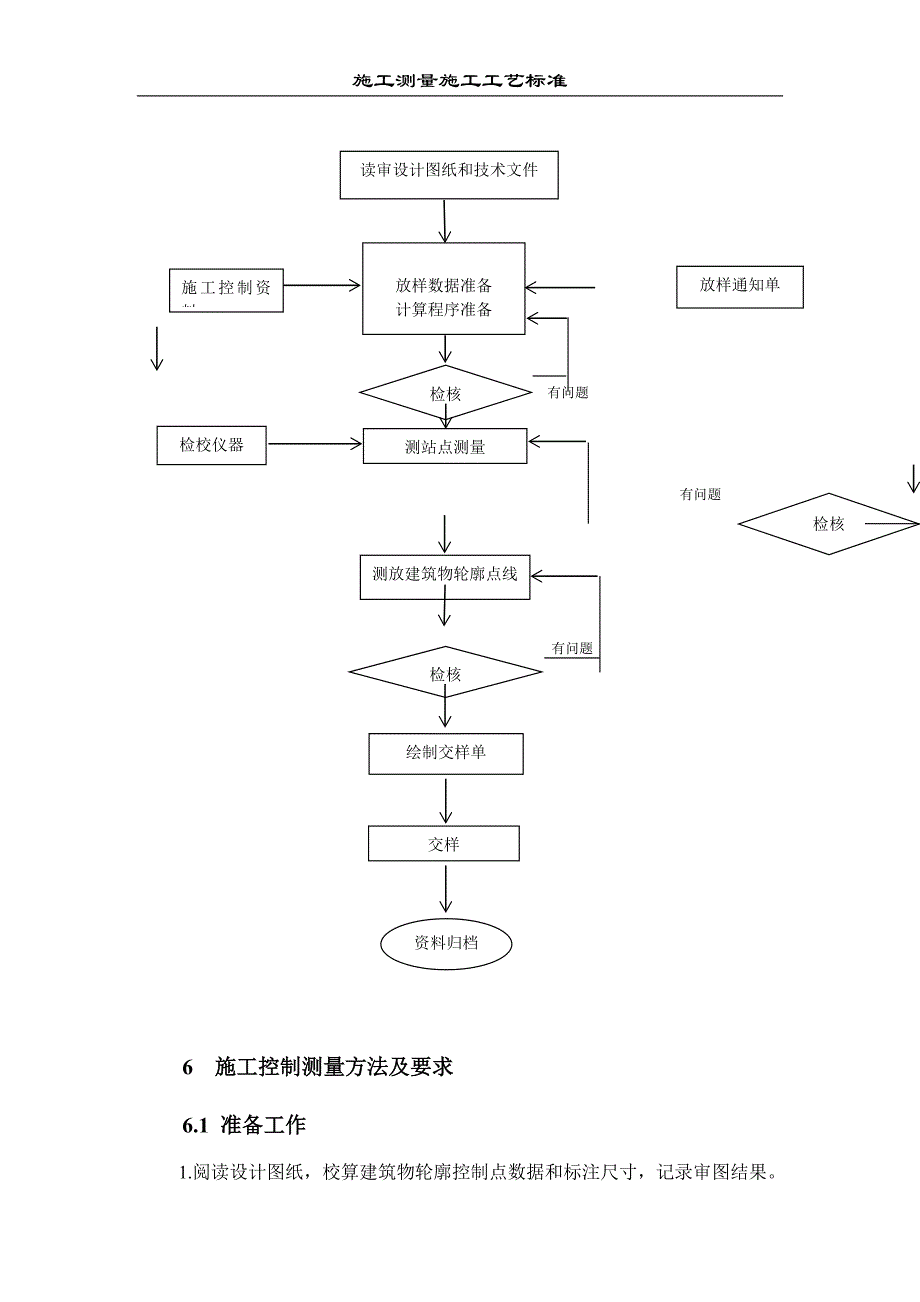

3、2) 上库施工测量实施报告；(3) 监理人要求提供的其它资料。4 执行标准和规程规范下列标准及规程规范如有新的版本，则应按新版本执行。（1）国家三角测量规范GB/T17942-2000；（2）全球定位系统GPS测量规范GB/T18314-2001；（3）国家三、四等水准测量规范DL/T5128-2001；（4）工程测量规范GB50026-93（5）水利水电工程测量规范SL19797（6）水利水电工程施工测量规范SL52935 施工控制测量工艺流程图 读审设计图纸和技术文件放样数据准备计算程序准备 检核放样通知单施工控制资料有问题有问题 检核检校仪器测站点测量有问题题材测放建筑物轮廓点线检核有问

4、题绘制交样单 交样 资料归档 6 施工控制测量方法及要求6.1 准备工作1.阅读设计图纸，校算建筑物轮廓控制点数据和标注尺寸，记录审图结果。2.选定测量放样方法并计算放样数据或编写测量放样计算程序、绘制放样草图并由第二者独立校核。3.准备仪器和工具，使用的仪器必须在有效的检定周期内。给仪器充电，检查仪器常规设置：如单位、坐标方式、补偿方式、棱镜类型、棱镜常数、温度、气压等。4.使用有内存的全站仪时，可以提前将控制点（包括拟用的测站点、检查点）和放样点的坐标数据输入仪器内存，并检查。6.2 全站仪坐标法设站极坐标法放点1.在控制点上架设全站仪并对中整平，初始化后检查仪器设置：气温、气压、棱镜常数

5、；输入（调入）测站点的三维坐标，量取并输入仪器高，输入（调入）后视点坐标，照准后视点进行后视。如果后视点上有棱镜，输入棱镜高，可以马上测量后视点的坐标和高程并与已知数据检核。2.瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高。利用仪器自身计算功能进行计算时，记录员也应进行相应的对算以检核输入数据的正确性。3.在各待定测站点上架设脚架和棱镜，量取、记录并输入棱镜高，测量、记录待定点的坐标和高程。以上步骤为测站点的测量。4.在测站点上按步骤1安置全站仪，照准另一立镜测站点检查坐标和高程。5.记录员根据测站点和拟放样点坐标反算出测站点至放样点的距离和方位角。6.观测

6、员转动仪器至第一个放样点的方位角，指挥司镜员移动棱镜至仪器视线方向上，测量平距D。7.计算实测距离D与放样距离D的差值：D=D-D，指挥司镜员在视线上前进或后退D。8.重复过程7，直到D小于放样限差。（非坚硬地面此时可以打桩）9.检查仪器的方位角值，棱镜汽泡严格居中（必要时架设三脚架），再测量一次，若D小于限差要求，则可精确标定点位。10.测量并记录现场放样点的坐标和高程，与理论坐标比较检核。确认无误后在标志旁加注记。11.重复610的过程，放样出该测站上的所有待放样点。12.如果一站不能放样出所有待放样点，可以在另一测站点上设站继续放样，但开始放样前还须检测已放出的23个点位，其差值应不大于

7、放样点的允许偏差。13.全部放样点放样完毕后，随机抽检规定数量的放样点并记录，其差值应不大于放样点的允许偏差值；14.作业结束后，观测员检查记录计算资料并签字。15.测量放样负责人逐一将标注数据与记录结果比对，同时检查点位间的几何尺寸关系及与有关结构边线的相对关系尺寸并记录，以验证标注数据和所放样点位无误。16.填写测量放样交样单。6.3 全站仪（测距仪）边角交会法设站极坐标法放样在未知点P上架设全站仪(测距仪)，整平；在已知点A上安置棱镜，量测棱镜高；在已知点B、C上安置照准标志。测量PA间平距D、高差DH和PA至PB、PC方向间的水平角,。3.用D、及A、B点的坐标计算P点的一组坐标；用D

8、、及A、C点的坐标计算P点的另一组坐标；两组坐标的差值不超过规定限差，取中数即为P点的最后坐标。4.根据A点的高程HA和高差DH计算仪器的视线高：H视=HA-DH。5.如果需要可以将P点坐标投影到地面上，并作好标记。量取仪器高，求出地面P点的高程。6.用极坐标法开始放样，放样过程与“四416”步骤相同。6.4 经纬仪测角后方交会法极坐标法放样1.在未知点上安置经纬仪（或全站仪，当已知点上不便安置棱镜时），整平；在已知点A、B、C、D上安置照准标志。2.以四点中较远点A为零方向，用方向观测法测量A、B、C、D、A方向值两个测回；3.分两组数据用后方交会程序分别计算测站点P的坐标；两组坐标的差值不

9、超过规定的限差，取中数作为P点最后坐标。4.如果测站周围200米以内有两个已知高程的平面控制点，且放样点高程精度要求不高（大于5厘米），可以观测仪器到两控制点的天顶距两个测回，分别用三角高程反算测站仪器的两个视线高（如果精度要求高或距离大于200米时，则要加入球气差改正）。如果差值不超过限差，可取中数作为仪器的视线高。5.如果需要，可以将仪器中心点坐标或高程投影到地面上，作好标记。6.用极坐标法开始放样，选择一较远的控制点作为后视方向配置度盘（配置成零方向或方位角方向），用另一控制点检查后视方向，差值不能超过限差要求。如果放样点的精度要求较高，且检核方向相差超过20时应对设置的方向进行改正。7

10、.记录员根据测站点和放样点坐标反算出测站点至放样点的距离和方位角（或相对于后视方向的角度）。8.观测员转动经纬仪至第一个放样点的方向上，指挥司尺员用钢尺从测站点沿放样点的方向量取计算好的平距D，并标定下来。如果无法直接量取平距，可以用钢尺丈量从仪器中心至放样点的斜距，并测记天顶距（或立角），计算平距D，与理论平距D比较：D=D-D，用钢尺在经纬仪视线方向上量取D，标定放样点。 （非基岩和砼地面此时可以打桩）10.重复8、9步骤，放样出该测站的所有欲放样点位。11.照准控制点，检查后视方向。12.钢尺丈量放样点之间的间距，与理论值进行比较检核，其差值应不大于放样点的允许误差值。13.测量放样负责

11、人逐一将标注数据与记录结果比对，同时检查点位间的几何尺寸关系及与有关结构边线的相对关系尺寸并记录，以验证标注数据和所放样点位无误；14.如果一站不能放样出所有欲放样点，此时需在测站上利用极坐标法测设测站点，第二次设站，开始放样前还须检测已放出的23个点位，其差值应不大于放样点的允许误差；然后继续放样直至放样出所有需要放样的点位。15.作业结束后，观测员检查记录计算资料并签字；16.绘制测量放样交样单。6.5 方向交会法放样 1.在两个平面控制点A、B上各安置一台经纬仪，盘左后视其它控制点，并对度盘进行坐标方位角配置。2.计算A、B点至拟放样点P的方位角、。3.旋转经纬仪A使方位角为，观测员指挥

12、画点人员在两视线交点附近画点P1P2。4.旋转经纬仪B使方位角为，观测员指挥画点人员在两视线交点附近画点P3P4。5.用拉紧的细线P1P2与P3P4定出交点M的位置。6.两仪器盘右后视控制点并配置度盘，重复35步骤得到交点N。7.当M、N点间距离小于放样点限差要求时，以M、N连线中点作为放样点P，并标定下来。8.重复上述过程放出其它放样点，丈量放样点之间的距离与计算值比较检核。6.6 正倒镜投点法单方向设站1.为了将仪器架设在已知点A、B间的直线上，用目估法将仪器大致架在A、B直线上的O1点，整平仪器；估计OA近似距离。2.正镜瞄准远端A点，纵转望远镜看到近点B附近，估计十字丝中心点B1与B点

13、的距离BB1；倒镜瞄准A点，纵转望远镜，估计十字丝中心与B点距离BB2；计算BB1与BB2的平均值为BB中。3.计算OO1=OABB中/AB值，根据B1偏离B方向，将仪器向AB线上移动OO1。4.整平仪器，重复23步骤，直到盘左、盘右的十字丝中心位置连线的中点B中与B点重合为止。5.正镜、倒镜瞄准B点，纵转望远镜，左、右十字丝中心的平均位置应落在A点上，将此时仪器中心点位O投影到地面上，并作好标记，则O点在AB直线上。6.后视A点便可放设单方向线了。还可在此基础上用轴线交会法求出O点的纵向（横向）桩号值，以便放样纵向（横向）轴线。6.7 轴线交会法设站+方向线法放线1.先用正倒镜投点法（或方向

14、线法）将仪器架设在已知点A、B间的连线上一点O1，整平仪器。2.用方向观测法测量A、C、B、D控制点的水平方向二个测回，计算出角度，；3.分别计算O1点的横向（纵向）坐标:Y01=YC-(XC-XB)/TAN；Y01=YD-（XD-XB）/TAN。若Y01与Y01之差不超过限差，取中数作为O1点纵（横）坐标，并与O点纵（横）坐标比较，计算出差值OO1。4.观测员指挥作业员用钢尺在AB轴线上从O1点量取OO1距离，定出O点位置。5.在O点架仪器，后视A点（或B点），检查B点（或A点）后，旋转90，放出O点所在的纵（横）轴线。6.8 方向线平移法放线 为了放样某方向线PY，用自由设站法不可能直接将仪器架设在P点上，或者P点上不便于直接架站，此时在尽可能接近P点的P1上架设仪器，用后方交会等自由设站法测量P1点的坐标（如果P1点坐
