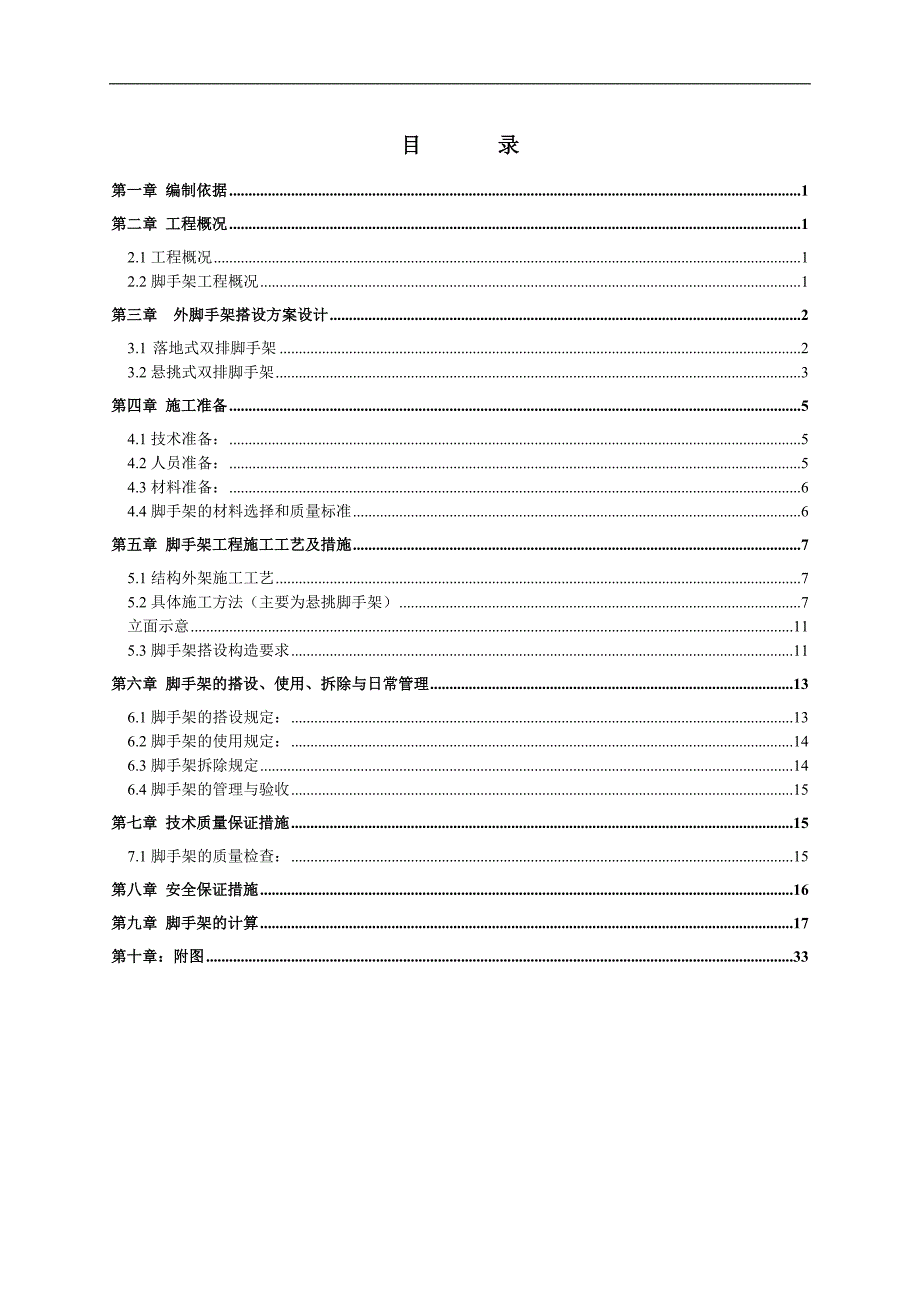

1、目 录第一章 编制依据1第二章 工程概况12.1工程概况12.2脚手架工程概况1第三章 外脚手架搭设方案设计23.1 落地式双排脚手架23.2悬挑式双排脚手架3第四章 施工准备54.1技术准备：54.2人员准备：54.3材料准备：64.4脚手架的材料选择和质量标准6第五章 脚手架工程施工工艺及措施75.1结构外架施工工艺75.2具体施工方法（主要为悬挑脚手架）7立面示意115.3脚手架搭设构造要求11第六章 脚手架的搭设、使用、拆除与日常管理136.1脚手架的搭设规定：136.2脚手架的使用规定：146.3脚手架拆除规定146.4脚手架的管理与验收15第七章 技术质量保证措施157.1脚手架的

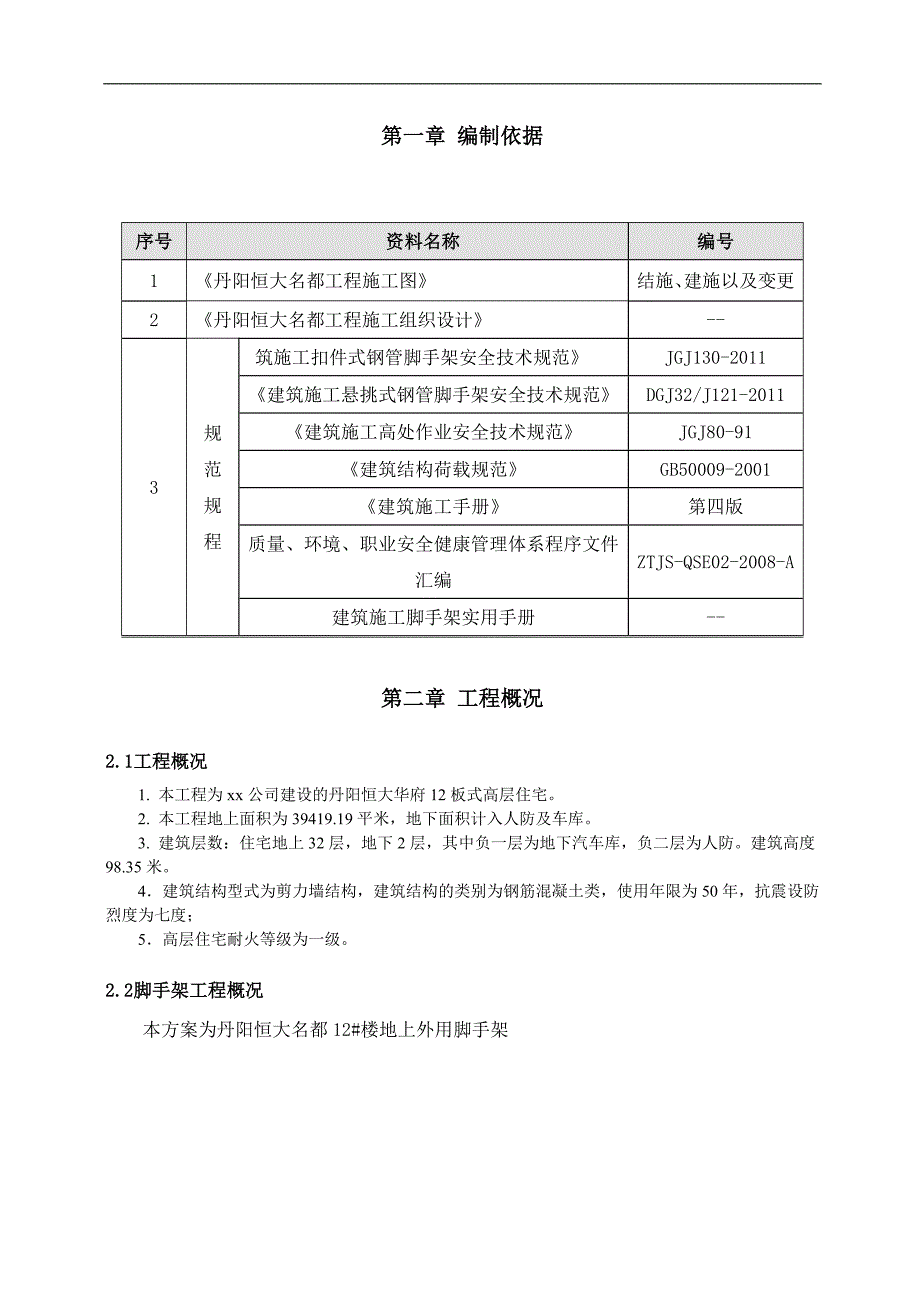

2、质量检查：15第八章 安全保证措施16第九章 脚手架的计算17第十章：附图33 第一章 编制依据序号资料名称编号1丹阳恒大名都工程施工图结施、建施以及变更2丹阳恒大名都工程施工组织设计-3规范规程筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑施工悬挑式钢管脚手架安全技术规范DGJ32/J121-2011建筑施工高处作业安全技术规范JGJ80-91建筑结构荷载规范GB50009-2001建筑施工手册第四版质量、环境、职业安全健康管理体系程序文件汇编ZTJS-QSE02-2008-A建筑施工脚手架实用手册-第二章 工程概况2.1工程概况1. 本工程为xx公司建设的丹阳恒大华府12板式

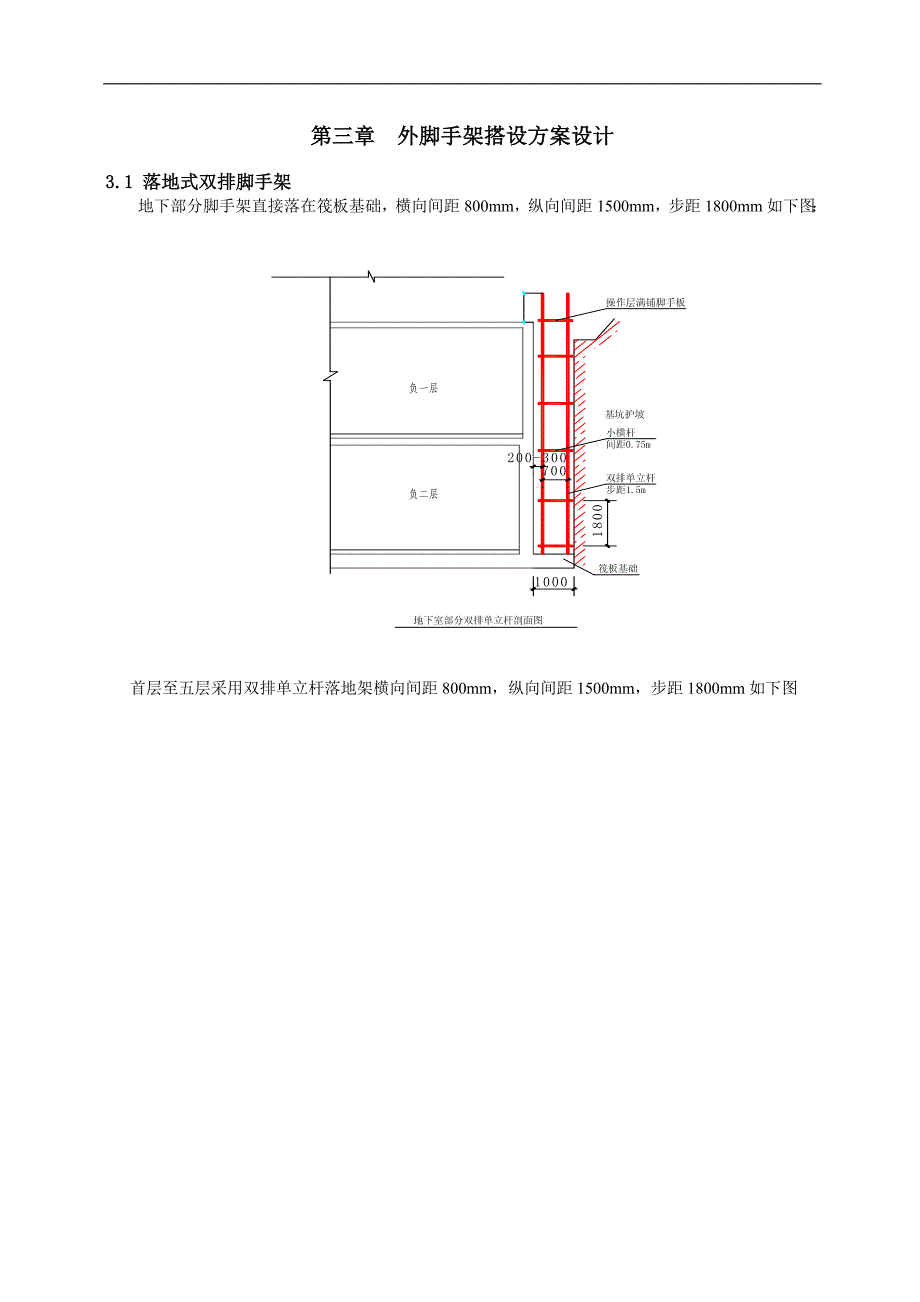

3、高层住宅。2. 本工程地上面积为39419.19平米，地下面积计入人防及车库。3. 建筑层数：住宅地上32层，地下2层，其中负一层为地下汽车库，负二层为人防。建筑高度98.35米。4建筑结构型式为剪力墙结构，建筑结构的类别为钢筋混凝土类，使用年限为50年，抗震设防烈度为七度；5高层住宅耐火等级为一级。2.2脚手架工程概况本方案为丹阳恒大名都12#楼地上外用脚手架第三章 外脚手架搭设方案设计3.1 落地式双排脚手架地下部分脚手架直接落在筏板基础，横向间距800mm，纵向间距1500mm，步距1800mm如下图： 首层至五层采用双排单立杆落地架横向间距800mm，纵向间距1500mm，步距1800

4、mm如下图3.2悬挑式双排脚手架3.2.1 本工程五层以上采用悬挑双排单立杆式扣件脚手架。立杆的纵距1.50米，立杆的横距0.8米，立杆的步距1.80米。架体底部要满铺脚手板并加设水平大眼安全网，外侧全部采用密目安全网进行封闭。采用16#工字钢悬挑，在下列楼层处进行悬挑：序号楼栋悬挑楼层标高（m）16#5F、11F、17F、23F13.750、32.350、50.950、69.55028-11#5F、11F、17F、23F、29F13.300、31.000、48.700、66.400、84.100312#5F、11F、17F、23F、29F13.450、31.450、49.450、67.450

5、、85.450如下图：3.2.2在主体进入5、11、17、23、29层板施工时，在楼面预埋16螺栓，固定外挑的16#工字钢。并在工字钢上焊接25的钢筋限位。如图3.2.3水平安全网的设置，按规范要求水平安全网不能超过10m设置一道。第四章 施工准备4.1技术准备：4.1.1施工前仔细查阅图纸、注意结构突出部位、出入口。施工前架子工长必须进行详细的书面技术交底及安全技术交底。4.1.2建立施工现场脚手架安全管理机构和岗位责任制。对施工过程由安全员和专责管理组长对施工过程进行验收监督，搭设完毕后报经有关部门验收，在验收合格后方可投入使用。4.2人员准备：序 号工 种人 数（每栋楼号）备 注1架 子

6、 工15必须持上岗证2普 工5所有架子工必须是经过按现行国家标准特种作业人员安全技术考核管理规则（GB5036）考核合格的专业架子工，并具备江苏省安全资格上岗证（接受相应三级安全教育）等准许施工证件。架子工进场必须进行三级安全教育和相应考核；每周一参加项目经理部组织的安全教育，且必须建立班前会制度。4.3材料准备：序 号材 料数 量备 注148*3.5钢管20000m2扣件5000个3钢丝绳500m4组笆片5005密目安全网30006水平大眼网500本工程外脚手架施工前，根据施工计划提前进行脚手架构配件材料购进，用于脚手架搭设的立杆、横杆、扣件、安全网等材料应满足规范规定的质量要求，材料供应单

7、位或租赁单位应根据要求提供相关材料检测报告和江苏省相关备案材料，进场使用前应认真检查其质量和资质证书、质量检验报告，具备产品合格证。4.4脚手架的材料选择和质量标准4.5.1钢管：钢管采用外径48.5mm、壁厚3.5mm的焊接钢管，钢管的材质使用力学性能适中、稳定的Q235钢，其材质应符合碳素结构钢（GB70088）的相应规定。用与立杆、大横杆、剪刀撑和斜杆的长度宜为46m，便于工人操作。钢管严禁使用有明显变形、裂纹、压扁和严重锈蚀的钢管，本工程所用内、外脚手架上钢管均外涂黄色防锈漆，并定期复涂，以保证外观形象。4.5.2扣件：扣件应采用GB97867可锻铸铁分类及技术条件的规定，应与钢管管径

8、相配合、机械性能不低于KT338的可锻铸铁制造，扣件的附件要用的材料应符合GB70088碳素结构钢中Q235钢的规定，螺纹均应符合GB19681普通螺纹的规定，扣件应有出厂合格证明，扣件不得有裂纹、气孔、砂眼、疏松或其他影响使用性能的铸造缺陷。在螺栓拧紧扭力矩达65N.m时，不得发生破坏。扣件扭力矩一般应为4060N.m。扣件活动部位应灵活转动，夹紧钢管时，开口处的最小距离应不小于5mm，扣件表面应涂刷黄色防锈漆。4.5.3脚手板：本工程采用组笆片为施工脚手板。4.5.4安全网：安全网采用经国家指定监督检验部门监定许可生产的厂家产品，同时应具备监督部门批量验证和工厂检验合格证。安全网的力学性能

9、应符合GB572688安全网力学性能试验方法的规定，进入现场后应对安全网进行模拟大型砂包冲击试验，立网采用安全网1.56的密目安全网，网的颜色统一为草绿色。平网采用30006000的大眼网，网的颜色统一为白色。第五章 脚手架工程施工工艺及措施5.1结构外架施工工艺1、落地脚手架铺设垫木板第一步挑架立杆、扫地杆及小横杆安装依次立杆接高拉接点安装大横杆及小横杆安装剪刀撑安装挂密目网操作层底部兜挂水平网2、悬挑脚手架结构预留高强度螺栓安装悬挑钢管第一步挑架立杆、扫地杆依次立杆接高拉接点安装大横杆剪刀撑安装挂密目网底部兜挂水平网挑架最底层外围挡脚板安装5.2具体施工方法（主要为悬挑脚手架）5.2.1埋

10、件在悬挑层顶板钢筋绑扎时，根据悬挑架平面位置图预埋16压环钢筋。5.2.2挑架的选用经过计算本工程挑架的挑梁选用48*3.5钢管可以满足使用要求。详见计算书。5.2.3钢梁挑架楼层平面布置挑架平面按1500间距布置，挑梁长4000，结构楼板外侧悬挑1400。（详见附图）1、楼板混凝土浇筑后，将准备好的悬挑钢粱运到安装地点，然后将挑架安放到设计位置。5.2.4悬挑脚手架安装及构造1、钢管挑架安装完毕后，上在其顶面上安装底部第一步立杆及扫地杆，由多人配合，在安装立杆时，用扫地杆固定，使得立杆垂直于挑梁顶面。立杆间距根据挑架水平布置间距，排距为1500 ，安装立杆采用4m和6m杆隔根错开布置。2、第

11、一步立杆和扫地杆全部安装完毕后，跟着进行第二步大横杆的安装和小横杆安装，大横杆的步距为1800，小横杆可隔根设置，作业层的小横杆应随每根立杆满设，并随时拉线调整大横杆的平直度，确保同步大横杆在同一水平位置。3、当第一步立杆的大横杆沿高安装完毕后，可进行立杆的接高。立杆接高时应有两人以上配合安装，此时安装操作人员应佩带好安全带，确保施工安全。立杆的接高以比施工作业层高出一个防护高度为宜。5.2.5拉接件全部采用刚性连接，连接点密度不大于3步3跨，每层边梁上预埋短钢管（与钢筋焊接），用钢管与脚手架做拉结，拉结点靠近主节点设置。 1、梁预埋钢管拉接在边梁的跨中处预埋钢管地锚与钢筋焊接，拉接件采用硬拉

12、接，即采用脚手架钢管加扣件与楼板预埋件拉接，拉接采用一拉一撑措施，确保架体稳定坚固。拉接点垂直间距5400，水平拉接间距4500。拉接杆件从架体第一道大横杆开始设置。 2、与框架柱拉接脚手架拉接件若相邻框架柱时，用柱子做为拉接点，在楼板板面处用两根长钢管与外架的内、外立杆用扣件锁紧，然后用两根小横杆再把柱子与两根长杆锁紧。如下图： 5.2.6剪刀撑1、在脚手架的外立面设置剪刀撑，搭设宽度为5根立杆，即每4跨设一道，且不应小于6m。剪刀撑的斜杆与水平面的夹角为4560度，搭设时，将一根斜杆扣在立杆上，另一根扣在小横杆的伸出部分上，架体外侧立面连续布置剪刀撑。剪刀撑统一采用红白漆涂刷。2、斜杆用扣

13、件与脚手架扣紧的接头两端距脚手架节点不大于200mm，除两端扣紧外，中间增加24个扣结点。3、斜杆的最下端设一个连接点距脚手架最下端不宜大于500mm，以保证脚手架的稳定。4、剪刀撑的底部要插到脚手架的最下端，与立杆相交点必须加扣件的一定要加扣件。剪刀撑应采取搭接方式，搭接长度1000mm，并用不少于三个旋转扣件扣紧，两端露出不少于100mm。剪刀撑安装示意如下图。剪刀撑搭接节点图：5.2.7防护层的脚手板安装所有架体杆件加固完毕后，应对施工作业层满竹笆片，离墙面100mm，不得有空隙。 1、平铺时，其下两根支撑横杆距离应控制在300mm以内，脚手板外伸探头板不能超过130150mm，当搭接平

14、铺时，搭接长度200mm，且在中部设有支撑横杆。2、竹笆片采用横向铺设，其下支撑横杆间距为不应少于4道。5.2.8挂防护安全网并在架体外排立杆内侧满挂密目网。密目网应绷紧拉直，四周用铁丝绑扎牢固。作业层架体内排立杆与结构外墙之间的空隙应用安全网封严、封密实，严防施工用物料坠落。作业层跳板外侧立杆内用多层板做不低于300的挡脚板。挑架最底层底部应满挂安全网，并用多层板或木跳板封严，防止结构施工时坠物。5.2.9围护栏杆围护栏杆高1.5m，横杆间距为600mm 。外排架子内侧用脚手板立放作为挡脚板（高为300mm），并用钢丝与立杆绑牢。5.2.11挑架的验收挑脚手架安装搭设完毕后应随时报请项目技术、安全、工程等部门检查验收，在核实无安全隐患同意使用后，方可进行施工使用。5.2.12水平安全挑架的设置本工程地上结构为结构体系为剪力墙体系,楼板为现浇混凝土楼板。标准层层高为3000左右，按规范要求水平安全网不能超过10m设置一道，本工程要求水平安全网三层设置一道。在结构施工搭设外脚手架时，上面的水平挑架安全网逐层拆除。5.2.13安全通道、护头棚的搭设立面示意5.3脚手架搭设构造要求5.3.1立杆1、在竖立杆时，要注意杆件长短搭配使用
