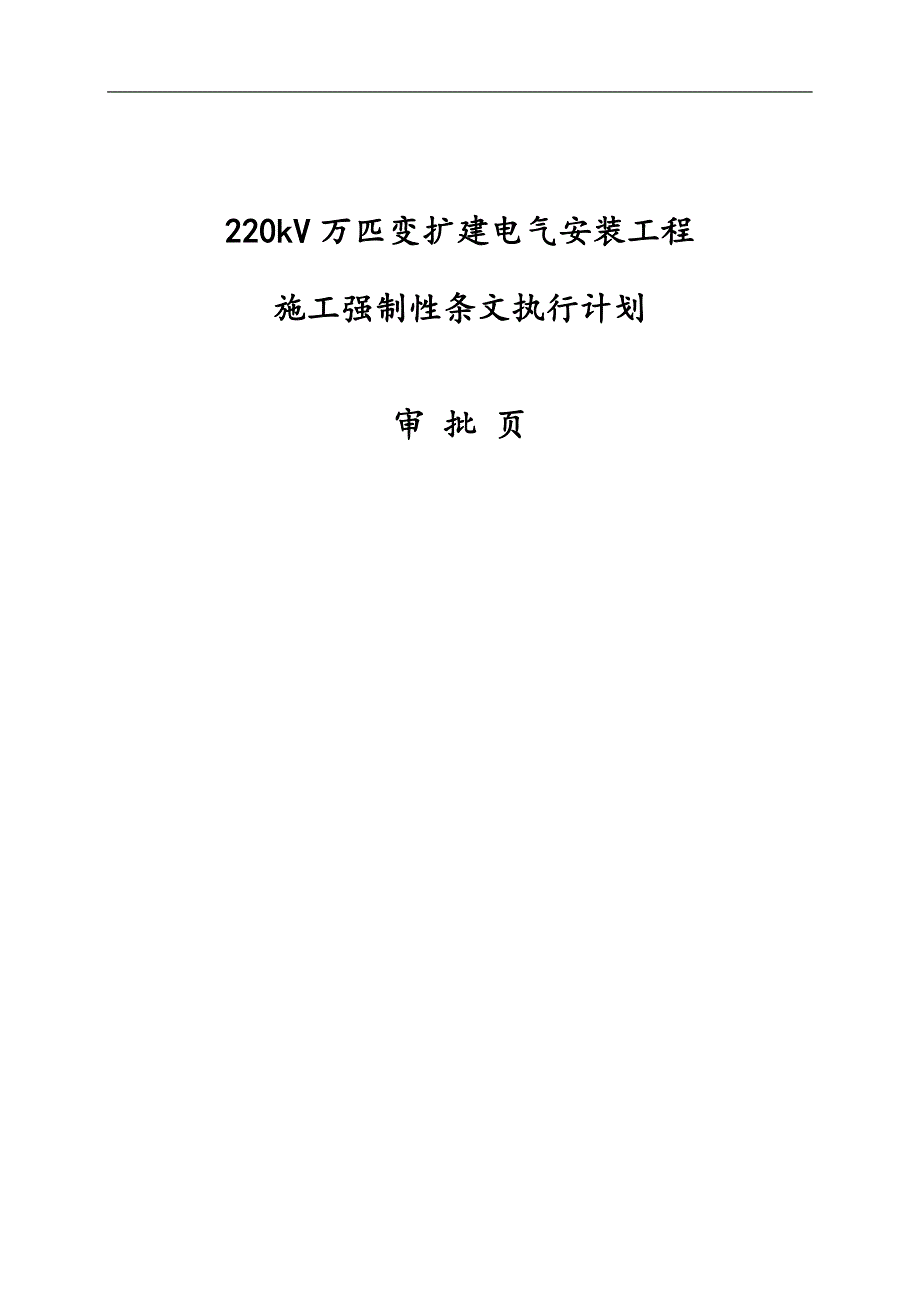

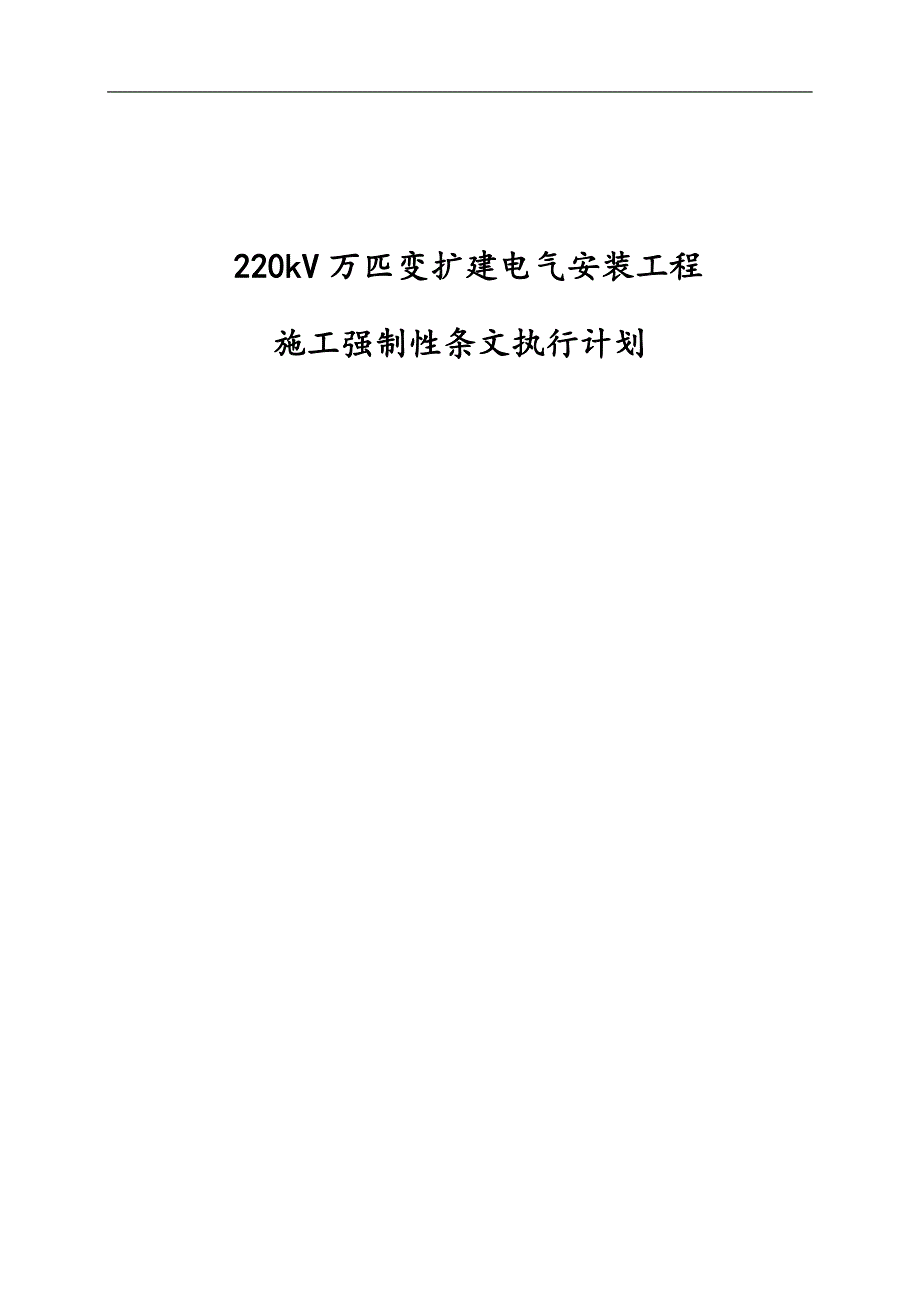

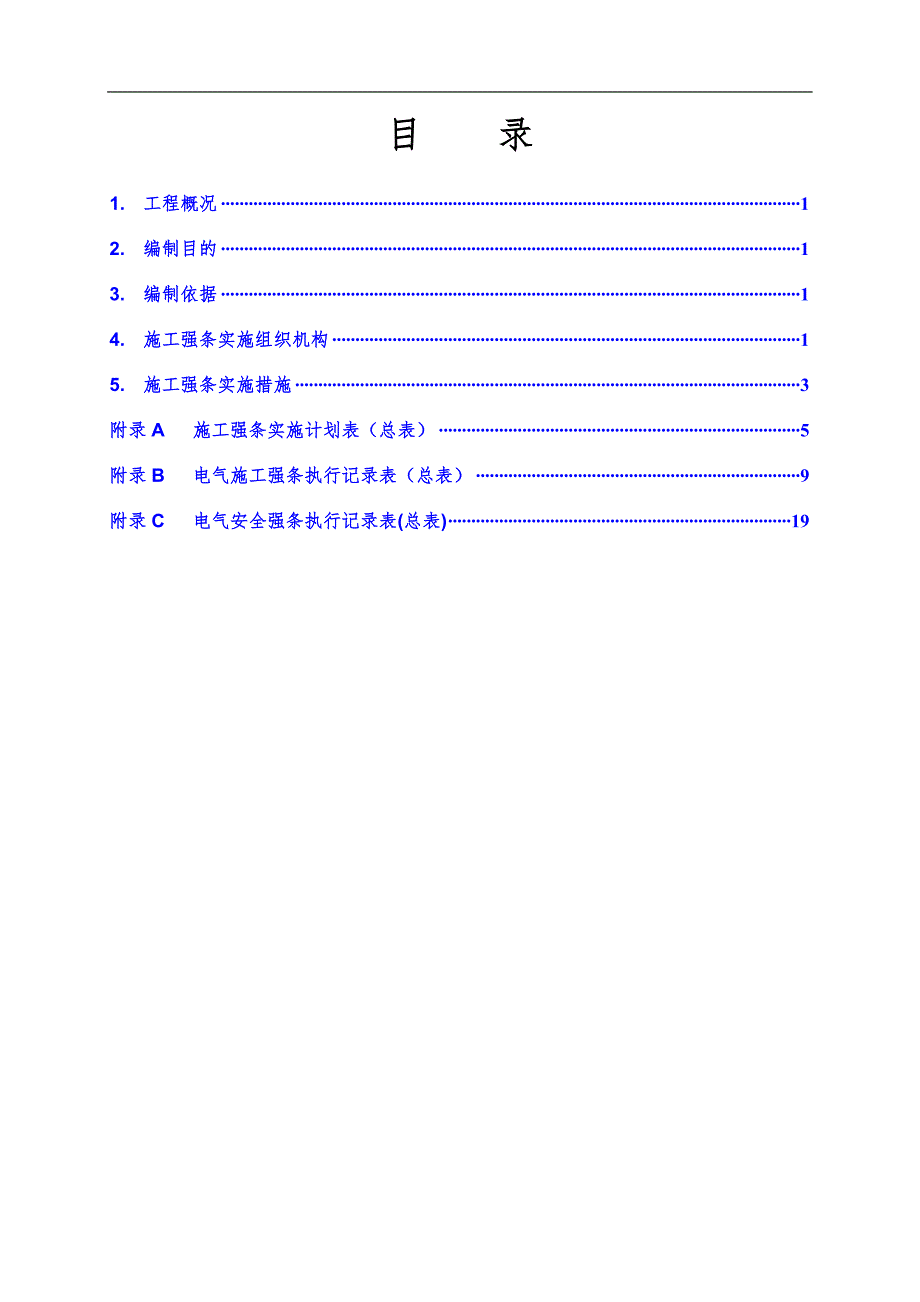

1、 220kV万匹变扩建电气安装工程施工强制性条文执行计划 220kV万匹变扩建电气安装工程施工强制性条文执行计划审 批 页 目 录1.工程概况12.编制目的13.编制依据14.施工强条实施组织机构15.施工强条实施措施3附录A 施工强条实施计划表（总表）5附录B 电气施工强条执行记录表（总表）9附录C 电气安全强条执行记录表(总表)191. 工程概况 220kV万匹变电所位于江苏省宿迁市沭阳县万匹乡，所址所在区域场地平整开阔，交通便利，变电所所处的地理位置自然环境条件较好。变电所本期扩建220kV出线2回，调整220kV出线2个间隔。2. 编制目的 为了加强220kV万匹变扩建电气安装工程施工

2、的安全质量过程控制，全面贯彻落实建设工程质量管理条例（国务院令第279号）、建设工程安全生产管理条例，实施工程建设强制性标准监督规定（建设部81令）、中华人民共和国工程建设标准强制性条文（电力工程部分），强化质量安全责任，确保施工严格执行强制性条文，保证工程质量、杜绝安全事故，特编制220kV万匹变扩建电气安装工程施工强制性条文执行计划，作为本工程施工过程中贯彻落实法律法规的重要依据和措施。3. 编制依据 u 建设工程质量管理条例 u 建设工程安全生产管理条例u 工程建设标准强制性条文（电力工程部分）；u 施工承包合同；u 施工图纸和有关设计文件u 工程施工组织设计u 国家电网科2009642

3、号关于印发输变电工程建设标准强制性条文实施管理规程的通知4. 施工强条实施组织机构 为了使强制性条文得到有效的宣传、贯彻和落实，确保工程施工合法性，项目部成立强制性条文的实施组织机构如下：项目技术员：项目质检员：项目安全员：项目资料员：起重队队长及技术员电气队队长及技术员调试队队长及技术员综合队队长及技术员项目经理：项目总工：4.1、项目经理是确保工程施工过程中的合法性的第一直接责任者，负责组织收集、宣贯、落实工程建设标准强制性条文及有关强制性条文的法律职责，负责组织编制、整理与本工程有关的强制性条文的有关条款，制定和落实执行计划，确保有效执行并对施工全过程的质量、安全负责。 4.2、项目副经

4、理应配合项目经理做好以上工作，着重指导和监督强制性条文执行计划的实施情况。 4.3、项目总工程师负责收集工程建设标准强制性条文及有关强制性条文的法律职责，负责编制、整理与本工程有关的强制性条文的有关条款，制定执行计划，确保其有效性和可操作性。 4.4、项目部技术员应配合项目总工程师做好以上工作，并做好实施过程中本专业有关条款的监督和指导工作。4.5、项目部质检员和安全员应分别从确保工程施工质量和确保工程施工安全的角度出发，负责指导、检查、监督施工过程中有关条款的实施，确保本执行计划的有效执行；负责过程资料的验证工作、确保过程资料的可追溯性。 4.6、项目部资料员负责收集、整理强制性条文及有关的

5、法律法规；收集、整理有关强制性条文执行计划的过程资料；收集、整理实施强制性条文的施工过程记录。确保资料的完整性、系统性。 4.7、各施工队队长及技术员负责本队作业范围内各作业点强制性条文的具体实施，做好实施强制性条文的具体施工记录、签证等工作。5. 施工强条实施措施 为了使强制性条文在本工程得以真正的落实，项目部制定以下实施措施，在施工过程中应严格执行。5.1 强制性条文实施准备5.1.1 根据国家电网科2009642号关于印发输变电工程建设标准强制性条文实施管理规程的通知的相关要求，项目部在工程开工前按照单位、分部、分项工程明确本工程项目所涉及的强制性条文，项目经理针对本工程组织编制35kV

6、城东变电所升压电气安装工程施工强制性条文执行计划经内部审批后，报监理单位审核，建设单位批准后执行，保证工程项目执行强制性条文的完整性。5.1.2 强制性条文执行计划包括强制性条文执行计划表、电气施工强制性条文执行记录、施工安全强制性条文执行记录表。5.2 强制性条文的执行5.2.1 工程施工阶段，强制性条文执行的主体责任单位为施工单位。5.2.2 工程施工过程中，项目部及时将强制性条文实施计划的落实情况，根据工程进展按分项工程据实记录、填写输变电工程施工强制性条文执行记录表，并由监理工程师审核，输变电工程强制性条文执行记录表见附录B、C。5.2.3 电气施工强条执行记录表由项目质检员/安全员对

7、每个分项工程进行检查后据实填写,对不符合强制性条文要求的按照公司不合格品控制程序进行处理，并根据公司纠正和预防措施管理程序采取措施防止类似情况的发生，检查合格后报监理工程审核。5.2.4施工安全强制性条文执行记录由项目部安全员在施工过程中按照每条严格检查，据实填写，检查合格后报监理工程审核。 5.2.5 加强过程监督，在每个涉及强制性条文的施工作业点都必须进行跟踪、检查，确保每个施工作业点都严格执行。 5.2.6做好与强制性条文执行情况有关的信息管理工作，及时做好工程纸质、数码照片资料的收集与整理。5.3 强制性条文执行情况检查5.3.1强制性条文执行情况的检查主体责任单位为监理单位5.3.2

8、在分部工程验收时，应由总监组织对施工单位执行强制性条文情况进行阶段性检查，检查结果填写输变电工程施工强制性条文执行检查表，施工单位由项目总工进行签证。5.4 强制性条文执行情况的核查在工程竣工验收阶段，对强制性条文执行情况核查的主体为建设单位，在工程竣工验收时，施工单位向建设单位提交输变电工程施工强制性条文执行记录表。附录A 施工强条实施计划表（总表）表3.0.2 变电站电气工程施工强制性条文执行计划表工程编号工程项目名称责任单位强制性条文执行表号单位工程分部工程分项工程施工单位监理单位建设单位2主控及直流设备安装1主控室设备安装1控制及保护和自动化屏安装表6.1.2表6.7.23220kV配

9、电装置安装3进出线(母联.分段及旁站)间隔安装1隔离开关安装表6.1.2表6.4.22断路器安装表4.1.2表6.4.23电流互感器安装表6.1.2表6.4.24避雷器安装表6.4.2表6.6.26支柱绝缘子安装表6.1.27引下线及跳线安装表9.0.28就地控制设备安装表6.1.210220kV配电装置带电运行 7全站电缆施工1电缆管配制及敷设3电缆敷设1屋内电缆敷设2屋外电缆敷设表5.0.25控制电缆终端制作及安装1控制电缆终端制作及安装7电缆防火与阻燃1电缆防火与阻燃表5.0.213交接试验1交接试验4互感器表13.4.26SF6断路器表13.6.29避雷器表13.9.211接地表13.

10、11.2注：1、为该项强制性条文执行的责任主体单位，并负责填写相应表格。2、为该项强制性条文相关责任单位。表3.2.2 变电站电气工程施工安全强制性条文执行计划表工程编号工程项目名称责任单位强制性条文执行表号单位工程分部工程分项工程施工单位监理单位建设单位2主控及直流设备安装表4.1.2、表4.3.21主控室设备安装表4.1.2、表4.3.23220kV配电装置安装表4.1.2、表4.3.23进出线(母联.分段及旁站)间隔安装表4.1.2、表4.3.210220kV配电装置带电运行表4.1.2、表4.3.27全站电缆施工表4.1.2、表4.3.21电缆管配制及敷设表4.1.2、表4.3.23电

11、缆敷设表4.1.2、表4.3.25控制电缆终端制作及安装表4.1.2、表4.3.27电缆防火与阻燃表4.1.2、表4.3.213交接试验表4.1.2、表4.3.21交接试验表4.1.2、表4.3.2注：1、为该项强制性条文执行的责任主体单位，并负责填写相应表格。2、为该项强制性条文相关责任单位。3、换流站施工安全强制性条文执行计划参照执行。附录B 电气施工强条执行记录表（总表）4.1 断路器4.1.1 本条适用于断路器施工强制性条文执行、记录。4.1.2 断路器施工强制性条文执行记录见表4.1.2。表4.1.2 断路器施工强制性条文执行记录表工程名称单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目经理强制性条文内容执行要素执行情况相关资料执 行 标 准电气装置安装工程高压电器施工及验收规范GBJ147-19904.4.1 在验收时，应进行下列检查：三、断路器及其操动机构的联动应正常，无卡阻现象；分、合闸指示正确；辅助开关动作正确可靠。联动检查传动记录编号：分合闸动作检查辅助开关动作四、密度继电器的报警、闭锁定值应符合规定；电气回路传动正确。报警值、闭锁值报警值：闭锁值:密度继电器试验报告编号：电气传动五、六氟化
