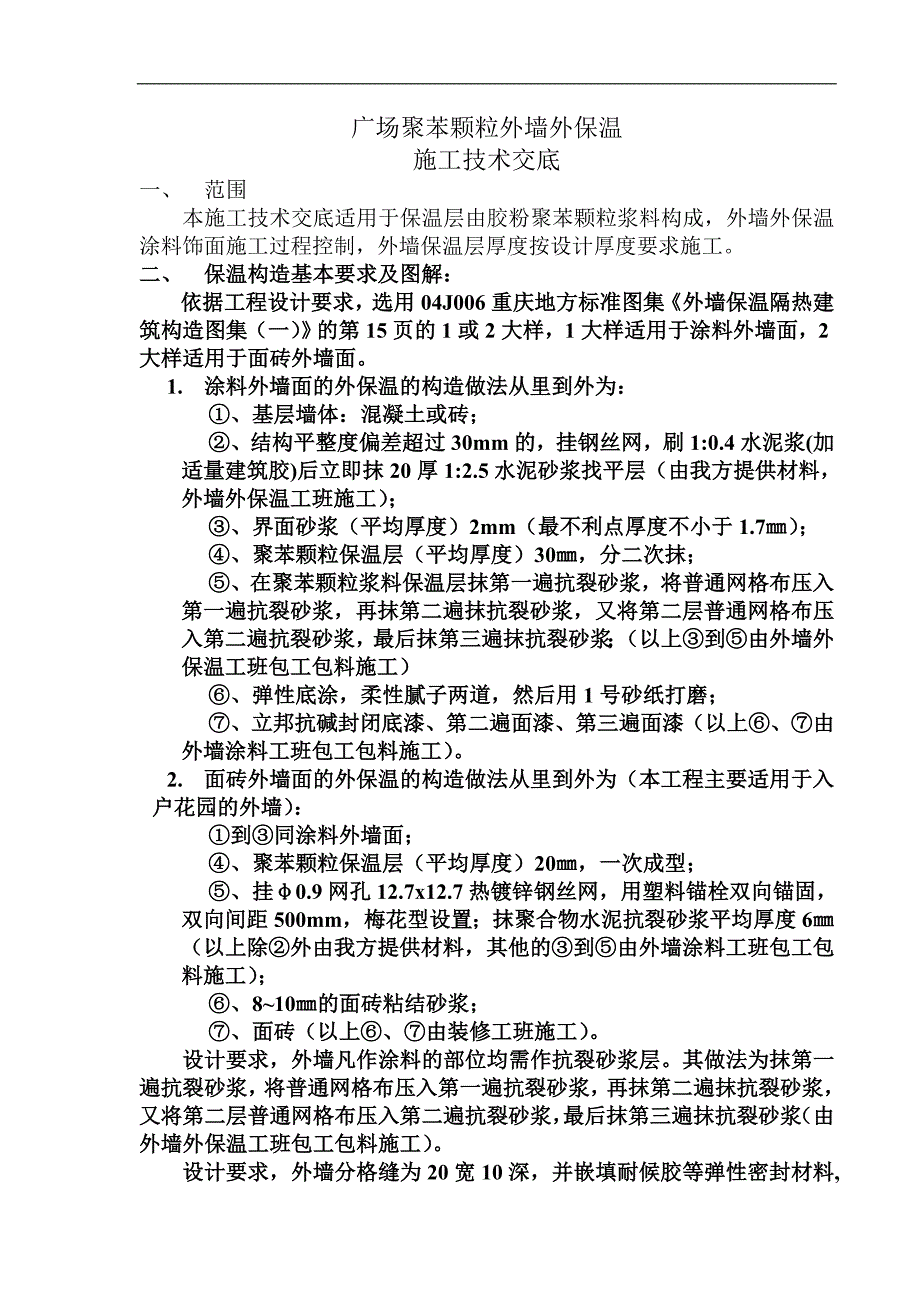

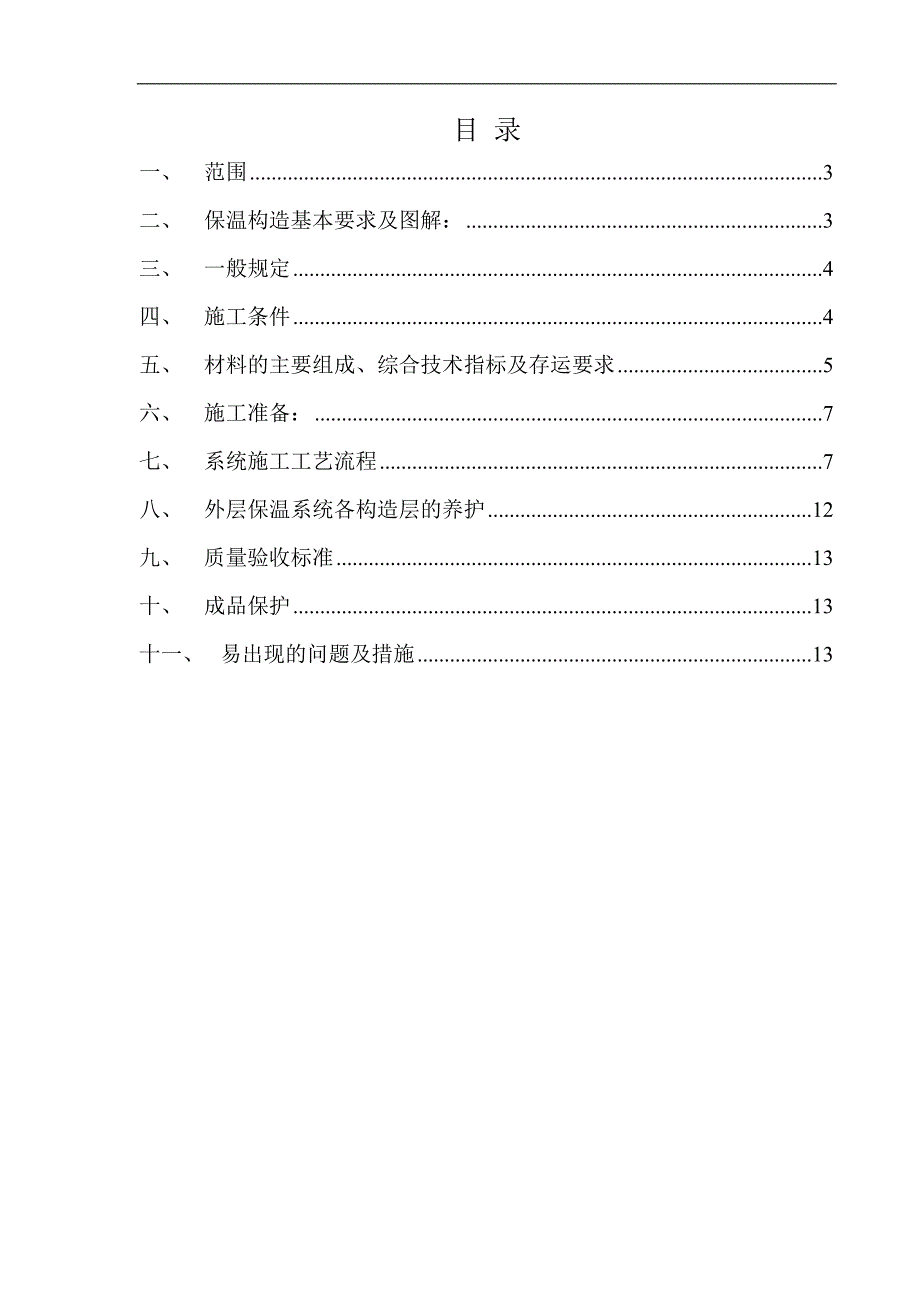

1、广场聚苯颗粒外墙外保温施工技术交底目 录一、范围3二、保温构造基本要求及图解：3三、一般规定4四、施工条件4五、材料的主要组成、综合技术指标及存运要求5六、施工准备：7七、系统施工工艺流程7八、外层保温系统各构造层的养护12九、质量验收标准13十、成品保护13十一、易出现的问题及措施13广场聚苯颗粒外墙外保温施工技术交底一、 范围本施工技术交底适用于保温层由胶粉聚苯颗粒浆料构成，外墙外保温涂料饰面施工过程控制，外墙保温层厚度按设计厚度要求施工。二、 保温构造基本要求及图解：依据工程设计要求，选用04J006重庆地方标准图集外墙保温隔热建筑构造图集（一）的第15页的1或2大样，1大样适用于涂料外

2、墙面，2大样适用于面砖外墙面。1. 涂料外墙面的外保温的构造做法从里到外为：、基层墙体：混凝土或砖；、结构平整度偏差超过30mm的，挂钢丝网，刷1:0.4水泥浆(加适量建筑胶)后立即抹20厚1:2.5水泥砂浆找平层（由我方提供材料，外墙外保温工班施工）；、界面砂浆（平均厚度）2mm（最不利点厚度不小于1.7）； 、聚苯颗粒保温层（平均厚度）30，分二次抹；、在聚苯颗粒浆料保温层抹第一遍抗裂砂浆，将普通网格布压入第一遍抗裂砂浆，再抹第二遍抹抗裂砂浆，又将第二层普通网格布压入第二遍抗裂砂浆，最后抹第三遍抹抗裂砂浆；（以上到由外墙外保温工班包工包料施工）、弹性底涂，柔性腻子两道，然后用1号砂纸打磨；

3、、立邦抗碱封闭底漆、第二遍面漆、第三遍面漆（以上、由外墙涂料工班包工包料施工）。2. 面砖外墙面的外保温的构造做法从里到外为（本工程主要适用于入户花园的外墙）：到同涂料外墙面； 、聚苯颗粒保温层（平均厚度）20，一次成型；、挂0.9网孔12.7x12.7热镀锌钢丝网，用塑料锚栓双向锚固，双向间距500mm，梅花型设置；抹聚合物水泥抗裂砂浆平均厚度6（以上除外由我方提供材料，其他的到由外墙涂料工班包工包料施工）；、810的面砖粘结砂浆；、面砖（以上、由装修工班施工）。设计要求，外墙凡作涂料的部位均需作抗裂砂浆层。其做法为抹第一遍抗裂砂浆，将普通网格布压入第一遍抗裂砂浆，再抹第二遍抹抗裂砂浆，又将

4、第二层普通网格布压入第二遍抗裂砂浆，最后抹第三遍抹抗裂砂浆（由外墙外保温工班包工包料施工）。设计要求，外墙分格缝为20宽10深，并嵌填耐候胶等弹性密封材料, 涂刷同墙身颜色一致涂料；设置位置为11.400,8.850,99.900。三、 一般规定1. 各施工单位参加施工的有关人员在进入施工工地前，首先进行安全培训。2. 施工单位参加施工的有关人员在施工前要认真熟悉各工程设计图纸及设计要求、熟悉 施工方法，掌握施工工序。技术问题，图纸问题要在施工前得到解决与落实，及时办理设计变更记录，及时编制施工技术技术交底并办理审批手续。配备专人负责技术资料的收集和整理工作。组织培训人员熟练掌握外墙外保温粉刷

5、施工工艺。写好各工序书面技术交底，并在开工前组织工人进行交底。做好机械加工的准备工作。无施工经验的施工单位在进行大面积施工 前，应进行施工工艺培训，培训合格方可上岗。四、 施工条件保温施工前应做好结构验收。外墙面基层的垂直度和平整度应符合现行国家施工及验收规范要求。进行隐蔽施工前做如下的检查工作。1. 将各大角的控制钢垂线安装完毕。高层建筑钢垂线用经纬仪检验合格。2. 外墙面的阳台栏杆，雨漏管托架，外挂消防梯等安装完毕。墙面的暗埋管线、线盒、预埋件应提前安装完毕，基层墙体和外门窗口施工及验收完毕，外墙上的消防梯、落水管、各种进户管线防盗窗预埋件等应安装就位，并应考虑到保温层的厚度影响。3. 外

6、窗的的辅框安装完毕，主体结构的变形缝应提前做好处理。4. 墙面脚手架孔，穿墙孔及墙面缺损处用水泥砂浆修整完毕。5. 施工现场应具备通电、通水条件，并应保持工作环境的清洁，防止成品污染。6. 施工时，应避免阳光曝晒，必要时可以在施工脚手架上搭设防晒布，遮挡施工墙面。7. 墙体系统在施工过程中，应采取必要的保护措施，防止施工墙面受到污染和损害待建筑泛水、密封膏等构造细部按设计要求施工完毕后，方可拆除保护物。8. 施工宜采用双排脚手架，除设计要求外，墙体不应预留孔洞和设置脚手眼，清除其它有碍于施工的杂物。9. 墙体外保温施工各道程序可以做出样板，经业主代表和监理部门认可后方可施工。10. 在保温施工

7、前，按工程量的大小，进场工人的数量，安装好容积约500L搅拌机，按现场平面布置搭设搅拌机棚，接通水电调试正常。搅拌机地点应选择背风向，靠近垂直运输机械，搅拌棚三侧封闭，一侧做为进出料通道，应有顶棚，地面应平整坚实。五、 材料的主要组成、综合技术指标及存运要求1. 界面砂浆料主要技术指标及储运要求：界面砂浆料是由界面砂浆和水按5：1重量比混合配制而成。用于提高聚苯颗粒浆料与基层墙体的粘结力。其主要技术指标如下表：项目单位技术指标压剪粘结强度原强度 MPa0.7耐水（7d）0.5耐冻融（30次）0.5存放及运输防水，防晒，严禁受潮，通风干燥条件下储存三个月，按非危险品储运。2. 聚苯颗粒保温砂浆料

8、主要技术指标及储运要求聚苯颗粒保温砂浆料是由保温胶粉料和聚苯颗粒轻骨料和水按1公斤：7公斤：1.11.2公斤比混合配置而成，是保温系统的重要组成部分。其技术性能要求如下：序号项目单位技术指标1干表观密度Kg/2302导热系数W/（mK）0.0593压缩强度Kpa2004抗拉强度Kpa1005压剪粘结强度Kpa506线形收缩率%0.37软化系数-0.58燃烧性能-B级3. 保温胶粉料主要技术性能及储运条件，见下表所示：项目单位技术指标初凝时间h4终凝时间H12安定性（蒸煮法）-合格拉伸粘结强度（常温28d）MPa0.6浸水拉伸粘结强度MPa0.4（常温28d，浸水7d）存放及运输防水，防晒，严禁

9、受潮，通风干燥条件下储存三个月，按非危险品储运。与施工方交付时注意与聚苯颗粒轻骨料配套。4. 聚苯颗粒轻骨料主要技术性能及储运条件：项目单位指标堆积密度Kg/m312.0-21.0粒度（5mm筛孔筛余）%5严禁烟火，聚苯颗粒包装应放在阴凉处，防止曝晒和雨淋。运输中防止划损包装。与施工方交付时注意与保温胶粉料配套清点。5. 抗裂沙浆料主要技术性能指标及储运条件：抗裂沙浆料主要由抗裂沙浆和水按5：1重量比现场混合而成。用来增加保温层的抗裂能力和提高表面强度。抗裂沙浆主要性能指标如下：序号项目单位指标技术1可操作时间h2在可操作时间内拉伸粘结强度（28d）Mpa0.72拉伸粘结强度Mpa0.83浸水

10、拉伸粘结强度（常温28d，浸水7d）Mpa0.64压折比-3.0存放及运输防水，防晒，严禁受潮，通风干燥条件下储存三个月，按非危险品储运。6. 膨胀锚栓由螺钉和带圆盘的塑料膨胀套管两部分组成，其中螺钉采用经过表面防锈蚀处理的金属制成，塑料膨胀套管应采用聚酰胺、聚乙烯或聚丙烯等制作，塑料膨胀锚栓应满足下表性能指标：序号项目单位指标1有效锚固深度Hmm252塑料圆盘直径mm503单个锚栓抗拉承载力标准值KN0.8储存：无腐蚀介质、空气流动、相对湿度不大于85%的仓库。运输中避免冲击、挤压、雨淋、受潮及化学品的腐蚀。按非危险品储运。7. 镀锌电焊网性能指标：热镀锌电焊网符合镀锌电焊网QB/T3897

11、-1999标准并满足下表性能指标：序号项目单位指标1工艺-热镀锌电焊网2丝径mm0.70.043网孔大小mm12.712.74焊点抗拉力N655镀锌层质量g/m2122储存：无腐蚀介质、空气流动、相对湿度不大于85%的仓库。运输中避免冲击、挤压、雨淋、受潮及化学品的腐蚀。按非危险品储运。8. 普通耐碱网格布的性能指标序号项目单位指标1网孔中心距mm442单位面积质量g/m21803断裂强力N/50 mm12504耐碱强力保留率（经向、纬向）%905涂塑量g/m2209. 水泥：强度等到级42.5普通硅酸盐水泥，水泥性能符合硅酸盐水泥、普通硅酸盐水泥（GB17599）的要求。10. 细砂：应符合

12、普通混凝土砂质量标准及检验方法（JGJ92）细度模数的规定并筛除粒径大于2.5mm的部分，含泥量应小于3%。六、 施工准备：1、 人员准备 采用混合队分包。抹灰工、机械操作工、铺网打钉、小工按工作项目分工配置。由施工工长统一调度。2、 材料准备黄砂、水泥、界面砂浆、聚苯颗粒保温砂浆、聚苯颗粒、抗裂砂浆、网格布，锚钉，其他需配备的辅料等。3、 机械准备手提电动调速搅拌器、强制式搅拌机、电钻。电动冲击钻，6mm10cm 8mm12cm（钻头）常用工具：铁抹子、托灰板、灰桶、铁铲、杠尺（铝合金杠尺长度2-2.5m和长度1.5m两种）、靠尺（木靠尺2-3m单面为八字尺）、猪鬃刷（2寸）、木槎板、方头铁

13、锹、托线板、杠尺、方尺、水平尺、探针、钢尺、手锤、钳子等。七、 系统施工工艺流程（一）、 工艺流程图批刮腻子刷底漆刷面漆分格、沉降缝处理基层墙体检查基层墙体处理基层墙体润湿抹界面砂浆抹聚苯颗粒浆料第二遍抹聚苯颗粒浆料第一遍特殊部位处理配制界面砂浆配聚苯颗粒浆料安装锚固件加固钢丝配制抗裂砂浆表面找平修补抹抗裂砂浆 （二）、 施工工艺流程说明：a、施工工艺流程门窗框四周堵缝墙面基层检查墙面基层抹灰清理吊垂直、套方、抹灰饼、冲筋找平弹保温层控制线 浇水调理抹界面砂浆抹第一遍保温砂浆稳定后抹第二遍保温砂浆 检验平整度、垂直度细部处理 罩热镀锌钢丝网、锚固件固定 抹抗裂砂浆 检验平整垂直度 浇水养护 饰

14、面层施工 。b、各施工段施工工序周期:基层抹灰界面砂浆 保温砂浆第一层(20mm厚表面初期硬化) 第二层保温砂浆1015mm(13天闭养护) 抹抗裂层达到设计要求( 13天养护) （三）、 施工要点:1、 找平层界面剂采用掺胶水的素水泥浆，厚2mm，找平层按规范施工。2、 基层检查 施工前应检查墙面基层状况，如墙面的强度、平整度、干燥程度、酸碱值以及其它影响施工 的附着物（如油污等），如不符合，应作相应的预处理措施。（1） 基层的强度：一般用目测敲打等到方式检查，合格的基层应不掉粉、不起砂、无空鼓、无开裂和脱离现象，光面与毛面的抹灰应均匀，接槎应平缓。（2） 基层的平整度：一般用2m靠尺和楔形塞尺检查基层表面的平整情况，抹灰允
