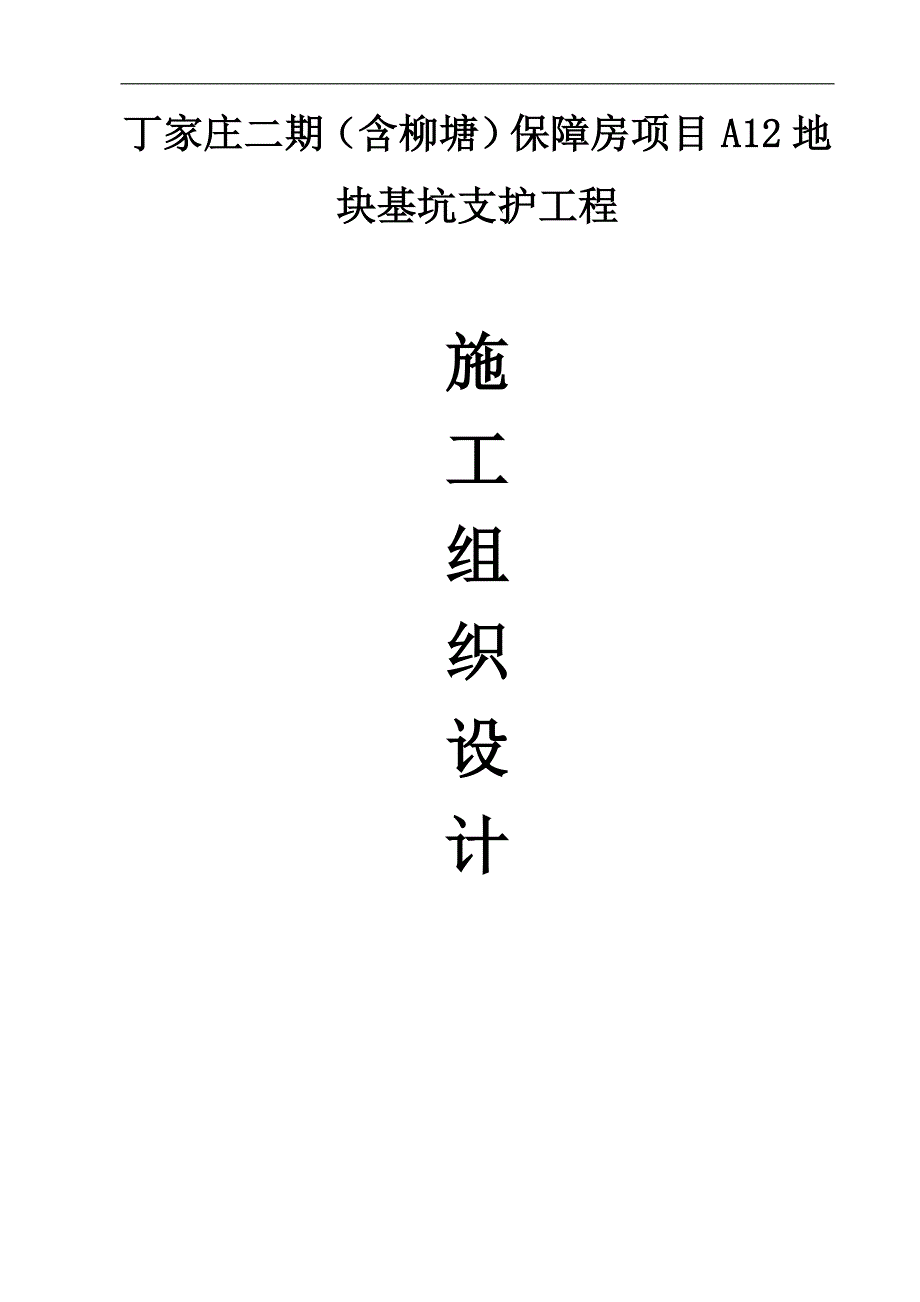

丁家庄二期（含柳塘）保障房项目基坑支护施工组织设计.doc

《丁家庄二期（含柳塘）保障房项目基坑支护施工组织设计.doc》由会员分享，可在线阅读，更多相关《丁家庄二期（含柳塘）保障房项目基坑支护施工组织设计.doc（38页珍藏版）》请在第壹文秘上搜索。

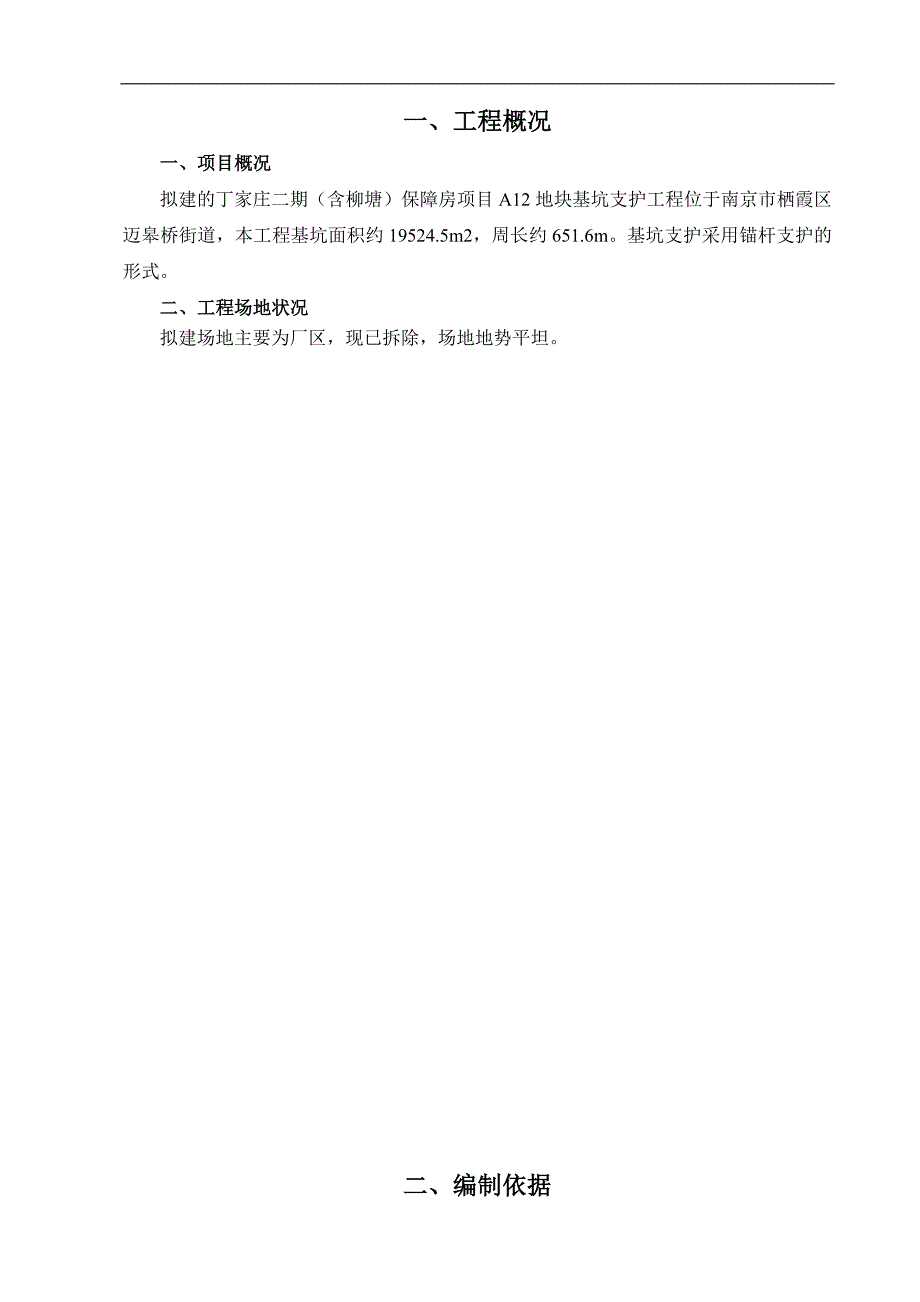

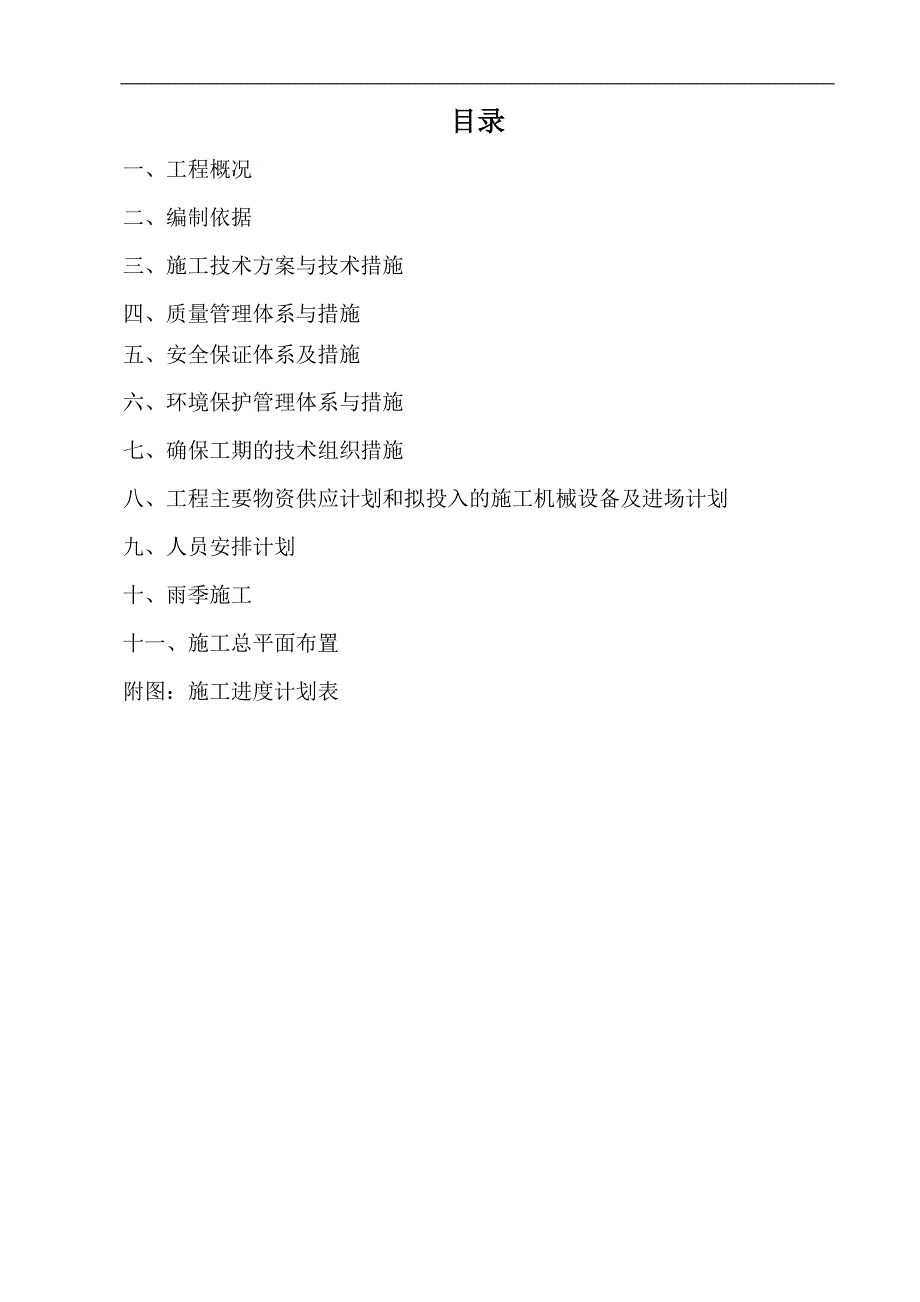

1、丁家庄二期（含柳塘）保障房项目A12地块基坑支护工程施工组织设计目录一、工程概况二、编制依据三、施工技术方案与技术措施四、质量管理体系与措施五、安全保证体系及措施六、环境保护管理体系与措施七、确保工期的技术组织措施八、工程主要物资供应计划和拟投入的施工机械设备及进场计划九、人员安排计划十、雨季施工十一、施工总平面布置附图：施工进度计划表一、工程概况一、项目概况拟建的丁家庄二期（含柳塘）保障房项目A12地块基坑支护工程位于南京市栖霞区迈皋桥街道，本工程基坑面积约19524.5m2，周长约651.6m。基坑支护采用锚杆支护的形式。 二、工程场地状况拟建场地主要为厂区，现已拆除，场地地势平坦。二、编

2、制依据1、本工程招标文件。2、本工程设计图纸。3、本工程地质勘察报告。4、国家、行业、省、市有关法律、法规、技术规范等。4.1建筑基坑支护技术规程（JGJ120-99）4.2建筑地基基础设计规范（GB 50007-2002）4.3建筑桩基技术规范（JGJ94-2008）4.4锚杆喷射混凝土支护技术规范（GB 50086-2001）4.5混凝土结构工程施工质量验收规范(GB502042002)4.6建筑工程施工质量验收统一标准(GB503002001)4.7岩土锚杆（索）技术规程（CECS22：2005）4.8建筑桩基检测技术规范（JGJ106-2003）4.9建筑基坑工程监测技术规范（GB50

3、97-2009）4.10建筑施工土石方工程安全技术规范（JGJ180-2009）4.11建筑地基与基础工程施工质量验收规范（GB50202-2002）4.13建筑施工安全检查标准（JGJ59-99）4.15施工现场临时用电安全技术规范（JGJ46-2005）4.16建筑机械使用安全技术规程（JGJ33-2001）4.18危险性较大的分部分项工程安全管理办法的通知（建质200987号）三、施工技术方案与技术措施一、 施工工艺 （1） 工艺流程1)锚杆施工工艺流程：土方开挖修整边壁测量、放线钻机就位接钻杆校正孔位调整角度钻孔（接钻杆）钻至设计深度插锚杆压力灌浆养护裸露主筋除锈上横梁2）喷射混凝土面

4、层施工工艺流程：立面子整焊接钢筋网片干配混凝土料依次打开电、风、水开关进行喷射混凝土作业混凝土面层养护。（2）操作工艺1）边坡开挖锚杆支护应按设计规定分层、分段开挖，做到随时开挖，随时支护，随时喷混凝土，在完成上层作业面的喷射混凝土以前，不得进行下一层土的开挖。当用机械进行开挖时，严禁边壁出现超挖或造成边壁土体松动或挡土结构的破坏。为防止边坡土体发生塌陷，对于易塌的土体可采用以下措施：a) 对修整后的边壁立即喷上一层薄的砂浆或混凝土，待凝结后再进行钻孔；b) 在作业面上先安装钢筋网片喷射混凝土面层后，再进行钻孔并设置土钉；c) 在水平方向分小段间隔开挖；d) 先将开挖的边壁作成斜坡，待钻孔并设

5、置土钉后再清坡；e) 开挖时沿开挖面垂直击入钢筋和钢管或注浆加固土体。（3）钻孔与锚杆制作1）钻孔时要保证位置正确（上下左右及角度），防止高低参差不齐和相互交错。2）钻进时要比设计深度多钻进100200mm，以防止孔深不够。3）锚杆应由专人制作，接长应采用直螺纹对接，为使锚杆置于钻孔的中心，应在锚杆上每隔1500mm 设置定位器一个；钻孔完毕后应立即安插锚杆以防塌孔。 （4）注浆1）注浆管在使用前应检查有无破裂和堵塞，接口处要牢固，防止注浆压力加大时开裂跑浆；注浆管应随锚杆同时插入，在灌浆过程中看见孔口出浆时再封闭孔口。2）注浆前要用水引路、润湿输浆管道；灌浆后要及时清洗输浆管道、灌浆设备；灌

6、浆后自然养护不少于7d。（5）喷射混凝土1）在喷射混凝土前，面层内的钢筋网片牢固固定在边坡壁上并符合规定的保护层厚度的要求。钢筋网片可用插入土中的钢筋固定，在混凝土喷射时应不出现移动。2）钢筋网片焊接而成，网格允许偏差为10 mm；钢筋网铺设时每边的搭接长度不小于一个网格的边长。3）喷射混凝土的配合比应按设计要求通过试验确定，粗骨料最大粒径不宜大于12mm；喷射混凝土作业，应事先对操作手进行培训，以保证喷射混凝土的水灰比和质量能达到要求；喷射混凝土前，应对机械设备、风、水和电路进行全面检查及试运转；喷射混凝土的喷射顺序应自下而上，喷头与受喷面距离宜控制在0.81.5m 范围内，射流方向垂直指向

7、喷射面，但在钢筋部位应先喷填钢筋一方后再侧向喷填钢筋的另一方，防止钢筋背面出现空隙；为保证喷射混凝土厚度达到规定值，可在边壁上垂直插入短的钢筋段作为标志。4）为加强支护效果，在喷射混凝土时可加入3一5的早强剂；在喷射混凝土初凝2h 后方可进行下一道工序，此后应连续喷水养护5-7d。（6）成品保护 1）锚杆的非锚固段及锚头部分应及时作防腐处理。2）成孔后立即及时安插锚杆，立即注浆， 防止塌孔。3）锚杆施工应合理安排施工顺序，夜间作业应有足够的照明设施，防止砂浆配合比不准确。4）施工过程中， 应注意保护定位控制桩、水准基点桩，防止碰撞产生位移。二、工程施工组织（1）建立现场安全生产领导组织：在本项

8、目文明安全施工领导小组的领导下，成立本工程施工现场领导小组。由经理任组长，对本工程安全生产全面负责。（2）现场设专职安全员，根据工程施工作业进展情况适时增加。（3）各班组长是本班组的兼职安全员，对本班组作业人员的健康和安全全面负责。（4）项目安保部负责对本工程安全管理进行指导、监督和检查。三、施工监测（1）锚杆支护的施工监测应包括下列内容：支护位移、沉降的测量；地表开裂状态(位置、裂宽)的观察；在支护施工阶段，每天监测不少于3 次；在支护施工完成后、变形趋于稳定的情况下每天1 次。（2）观测点的设置：观测点的总数不宜少于2个，其设在开挖边坡相对应的五环路路肩上。观测仪器宜用精密水准仪和精密经纬

9、仪。（3）应特别加强雨天和雨后的监测。 四、安全措施 1、安全规定1）执行标准严格执行北京市建设工程施工现场安全防护、消防保卫标准和国家、北京市相关法规要求。坚持“安全第一，预防为主”的方针，认真落实本项目安全生产各项规章制度，加强现场安全管理，做好安全生产各项工作。2）施工员必须及时下达每项工序的施工安全交底单；并向施工人员将安全施工交底内容交待清楚。3）施工中必须遵照执行各项管理制度，施工管理人员必须对所有作业人员进行安全教育、纪律教育，不断加强各级施工人员的安全业务责任心和提高自我安全防范意识。4）严格执行班、前会制度，班前讲话必须讲安全，做到“无违章、无隐患、无事故”的文明工程。任何人

10、进入施工现场，必须佩带安全帽。5）施工现场应整洁有序，各类材料应分类码放整齐。各班组每天收工前应做到活完料净脚下清。6）水泥沙等易飞扬的细颗粒散体材料，应安排在仓内存放，若露天存放时应采取遮盖措施。7）并派专人对边坡开挖进行看护，禁止车辆在开挖边坡上方停车，发现异常情况，立即停止施工并采取相应的措施。8）如遇到雨天将工作面进行苫盖，避免雨水进入混凝土面与原状路基的接缝。9）在护坡对应的五环路路肩内侧，支15左右米的围挡封闭临时停车带。10）锚杆外端部的连接应牢靠。11）注浆管路应畅通，防止塞管、堵泵，造成爆管。2、喷射混凝土1）喷射作业时，应专人负责，仔细检查接头喷射机等设备和机具，是否耐损，

11、接头断开等不良现象，确保各种机具处于良好状态时方可进行。2）进行喷射混凝土作业时，必须佩带防护用品。3）当转移喷射地点时必须关闭喷射机喷头前方不得站人。4）处理管道堵塞时喷头前不准站人，以防消除堵塞后突然喷出物料发生伤人事故。5）为避免供料、拌合、运输、喷射作业之间的干扰，应有联络信号，喷射作业应由班组长按规定信号、方法进行指挥，以防因喷射手和机械操作人员联络不佳造成事故。6）喷射混凝土后应经常注意观察，发现有变形和裂缝，及时支护和加固，必要时将作业人员撤离到安全地带。3、施工中机械设备使用要求1）机械设备要定期保养，班前班后要随时检查设备，填写运转记录。2）各种机械设备操作人员和电工、电气焊

12、工应持证上岗，无证不得上岗，每个工作人员严格按照本工种操作规程进行作业。3）电焊机应二次线漏电保护装置，各种电焊线应绝缘良好。4）各种电器设备、机械设备维修时一定要停机，断电、电闸箱断电后要上锁挂牌或专人看护。5）供电线路严格执行三相五线制，电闸箱符合安全规范，设置漏电装置。五、环境保护措施及文明施工措施1.尽量避免使用高噪声设备。2.现场设置垃圾箱并派人管理，并制定相应的管理制度。3.在比较干燥浮土多的地段，要洒水降尘。4.施工现场细颗粒散体材料装卸运输时，采取遮盖等措施，避免遗洒飞扬。5.现场出土，随挖随清，并对未开挖边坡进行保护。四、质量管理体系与措施1、质量目标 本工程施工质量管理目标

13、是：分部工程合格率100%。 2、工程质量的控制标准A、执行本工程图纸要求；B、业主与监理工程师的合法指示；C、国家和行业的有关规程与规范。4、质量保证体系质量保证体系详见附图：质量管理目标确定质量管理体系思想体系控制体系组织体系质量意识教育质量回访服务预防为主的方针施工组织设计与方案控制施工准备的质量控制机具材料的质量控制施工过程的质量控制计量标准的质量控制工程管理部质量安全部质量信息反馈 5、质量管理体系 项目经理 项目副经理 技术负责 施工管理 施工技术 工程质量 测量复核 材料验收 质量监督 各施工班组6、确保工程质量的技术措施A、测定并校核交付的测量控制点，建立测量控制网。测量控制网建立并经监理工程师复核后，要设立明显的“请勿扰动”标志，专业测量工程师每天开测前要复核测量控制网，所有桩位及高程均在测量控制点上测设，严禁非专业测量人员客串测量工作。B、按质量管理要求，制定工序管理点，实行工序管理，使整个施工过程处于可控状态。该工程桩基分抗压墩、抗
