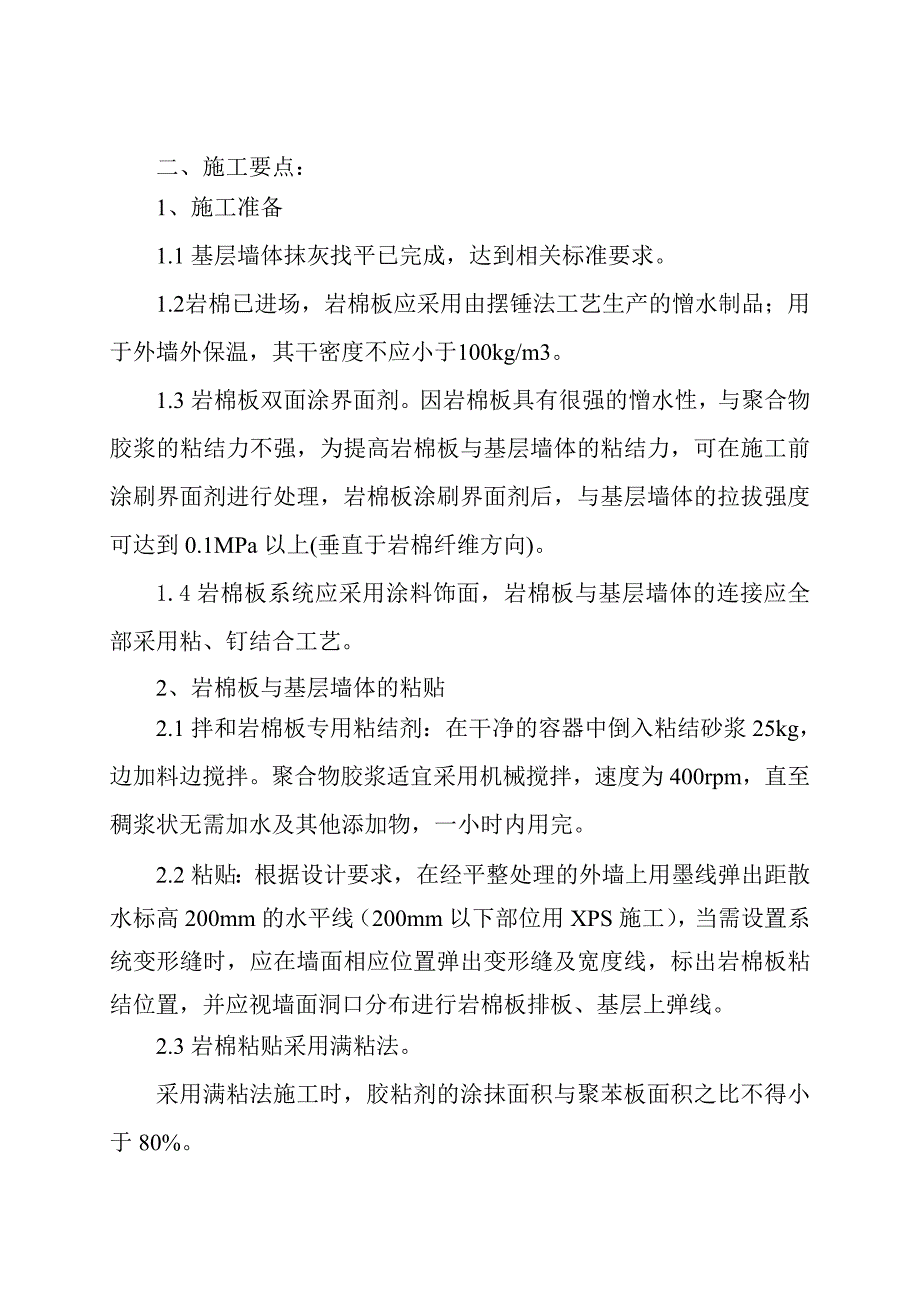

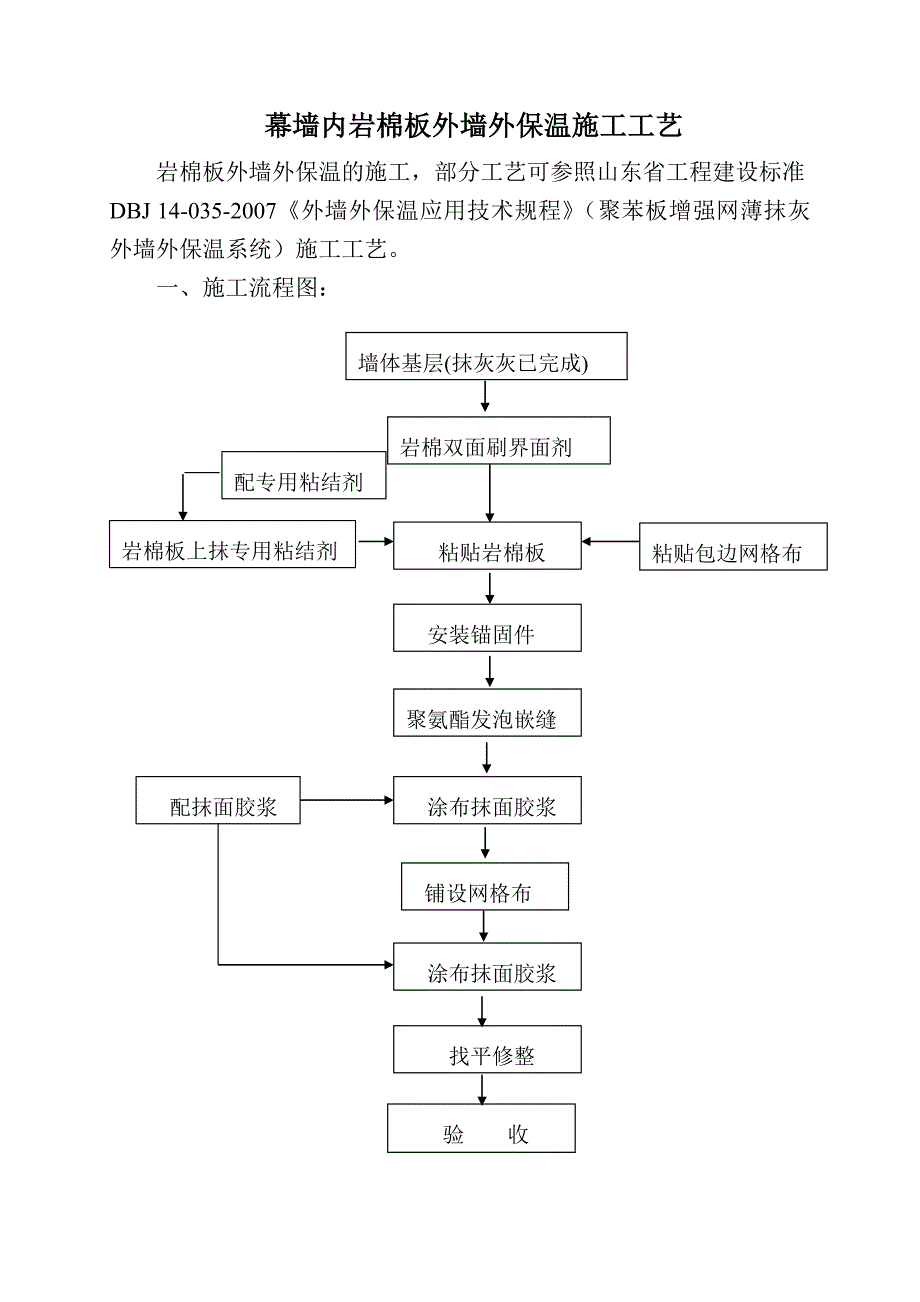

1、 幕墙内岩棉板外墙外保温施工工艺岩棉板外墙外保温的施工，部分工艺可参照山东省工程建设标准DBJ 14-035-2007外墙外保温应用技术规程（聚苯板增强网薄抹灰外墙外保温系统）施工工艺。一、施工流程图：墙体基层(抹灰灰已完成)配专用粘结剂岩棉板上抹专用粘结剂粘贴岩棉板粘贴包边网格布涂布抹面胶浆安装锚固件聚氨酯发泡嵌缝铺设网格布涂布抹面胶浆找平修整验收配抹面胶浆岩棉双面刷界面剂二、施工要点：1、施工准备1.1基层墙体抹灰找平已完成，达到相关标准要求。1.2岩棉已进场，岩棉板应采用由摆锤法工艺生产的憎水制品；用于外墙外保温，其干密度不应小于100kg/m3。1.3岩棉板双面涂界面剂。因岩棉板具有很

2、强的憎水性，与聚合物胶浆的粘结力不强，为提高岩棉板与基层墙体的粘结力，可在施工前涂刷界面剂进行处理，岩棉板涂刷界面剂后，与基层墙体的拉拔强度可达到0.1MPa以上(垂直于岩棉纤维方向)。1.4岩棉板系统应采用涂料饰面，岩棉板与基层墙体的连接应全部采用粘、钉结合工艺。2、岩棉板与基层墙体的粘贴2.1拌和岩棉板专用粘结剂：在干净的容器中倒入粘结砂浆25kg，边加料边搅拌。聚合物胶浆适宜采用机械搅拌，速度为400rpm，直至稠浆状无需加水及其他添加物，一小时内用完。2.2粘贴：根据设计要求，在经平整处理的外墙上用墨线弹出距散水标高200mm的水平线（200mm以下部位用XPS施工），当需设置系统变形

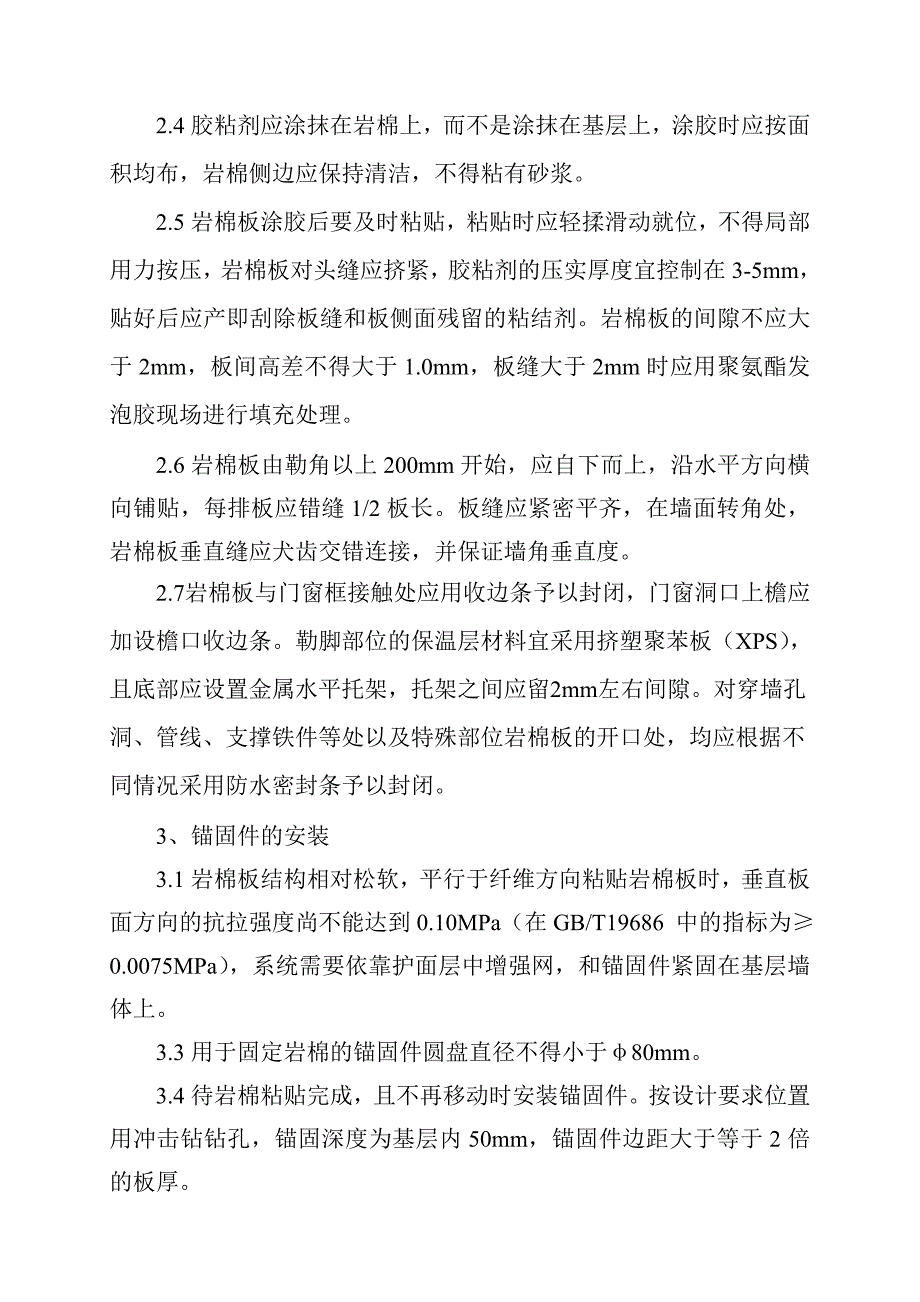

3、缝时，应在墙面相应位置弹出变形缝及宽度线，标出岩棉板粘结位置，并应视墙面洞口分布进行岩棉板排板、基层上弹线。2.3岩棉粘贴采用满粘法。采用满粘法施工时，胶粘剂的涂抹面积与聚苯板面积之比不得小于80%。2.4胶粘剂应涂抹在岩棉上，而不是涂抹在基层上，涂胶时应按面积均布，岩棉侧边应保持清洁，不得粘有砂浆。2.5岩棉板涂胶后要及时粘贴，粘贴时应轻揉滑动就位，不得局部用力按压，岩棉板对头缝应挤紧，胶粘剂的压实厚度宜控制在3-5mm，贴好后应产即刮除板缝和板侧面残留的粘结剂。岩棉板的间隙不应大于2mm，板间高差不得大于1.0mm，板缝大于2mm时应用聚氨酯发泡胶现场进行填充处理。2.6岩棉板由勒角以上2

4、00mm开始，应自下而上，沿水平方向横向铺贴，每排板应错缝1/2板长。板缝应紧密平齐，在墙面转角处，岩棉板垂直缝应犬齿交错连接，并保证墙角垂直度。2.7岩棉板与门窗框接触处应用收边条予以封闭，门窗洞口上檐应加设檐口收边条。勒脚部位的保温层材料宜采用挤塑聚苯板（XPS），且底部应设置金属水平托架，托架之间应留2mm左右间隙。对穿墙孔洞、管线、支撑铁件等处以及特殊部位岩棉板的开口处，均应根据不同情况采用防水密封条予以封闭。3、锚固件的安装3.1岩棉板结构相对松软，平行于纤维方向粘贴岩棉板时，垂直板面方向的抗拉强度尚不能达到0.10MPa（在GB/T19686 中的指标为0.0075MPa），系统需

5、要依靠护面层中增强网，和锚固件紧固在基层墙体上。3.3用于固定岩棉的锚固件圆盘直径不得小于80mm。3.4待岩棉粘贴完成，且不再移动时安装锚固件。按设计要求位置用冲击钻钻孔，锚固深度为基层内50mm，锚固件边距大于等于2倍的板厚。3.5自攻螺钉应挤紧并将塑料膨胀钉的钉帽与岩棉表面齐平或略拧入些，确保膨胀钉尾部回拧，使其与基层墙体充分锚固。3.6锚固件布置方法。每平方米墙面锚固件的设置数除有专门规定外，不应少于4 个8 个（随建筑高度递增），其排布应基本均匀，网布的搭接部位也宜设置锚固件，或附加锚固件。外墙阳角和门窗洞口周边应加密设置，其垂直方向锚固点中心距不应大于300单向。4、网格布的铺设4

6、.1幕墙内岩棉外保温系统采用单层网格布与抹面胶浆作为防护层。4.2做法同DBJ 14-035-2007网格布做法。5、建筑用幕墙内岩棉外墙外保温系统基本构造墙体系统的基本构造构造示意图粘结层保温层防护层饰面层钢筋混凝土墙、砌体（基层水泥砂浆找平处理）胶粘剂岩棉板保温层抹面砂浆复合玻纤网格布（单层）装饰板6、用于幕墙内外墙保温的岩棉性能指标见下表试验项目单位性能指标密度kg/m3纤维平行墙面（幕墙内保温）100纤维平均直径m7渣球含量（颗粒直径0.25mm）%10吸水性(部分浸入)kg/m224小时0.528天1.5质量吸湿率%1.0憎水率%99不燃性-A级抗压强度（10%压缩率）kPa40抗拉强度kPa纤维垂直墙面150纤维平行墙面10导热系数(25)W/mk纤维垂直墙面0.047纤维平行墙面0.04酸度系数-1.87、其他未尽事宜可参照山东省工程建设标准DBJ 14-035-2007外墙外保温应用技术规程（聚苯板增强网薄抹灰外墙外保温系统）施工要求及做法。 某某建筑保温工程有限公司
