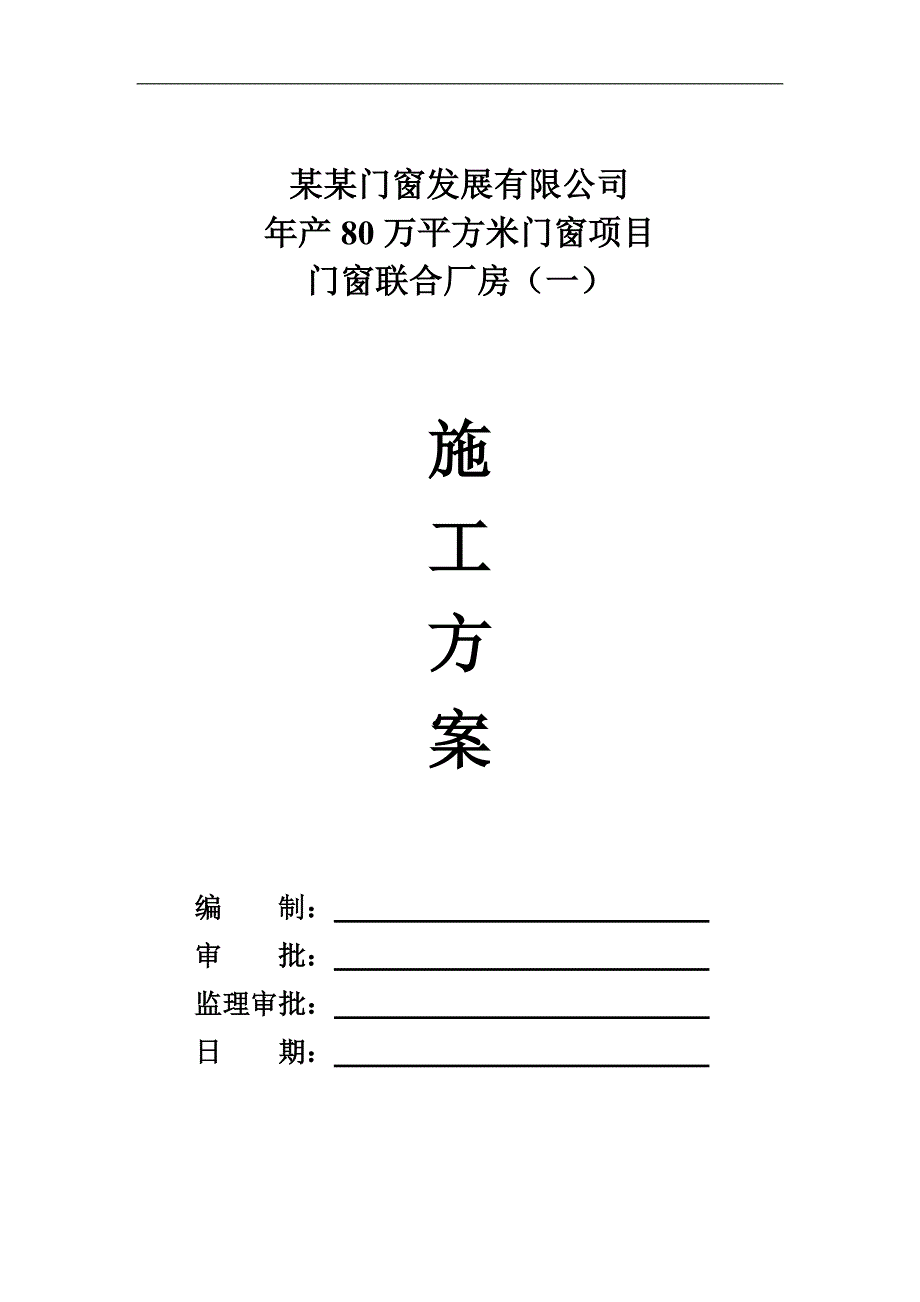

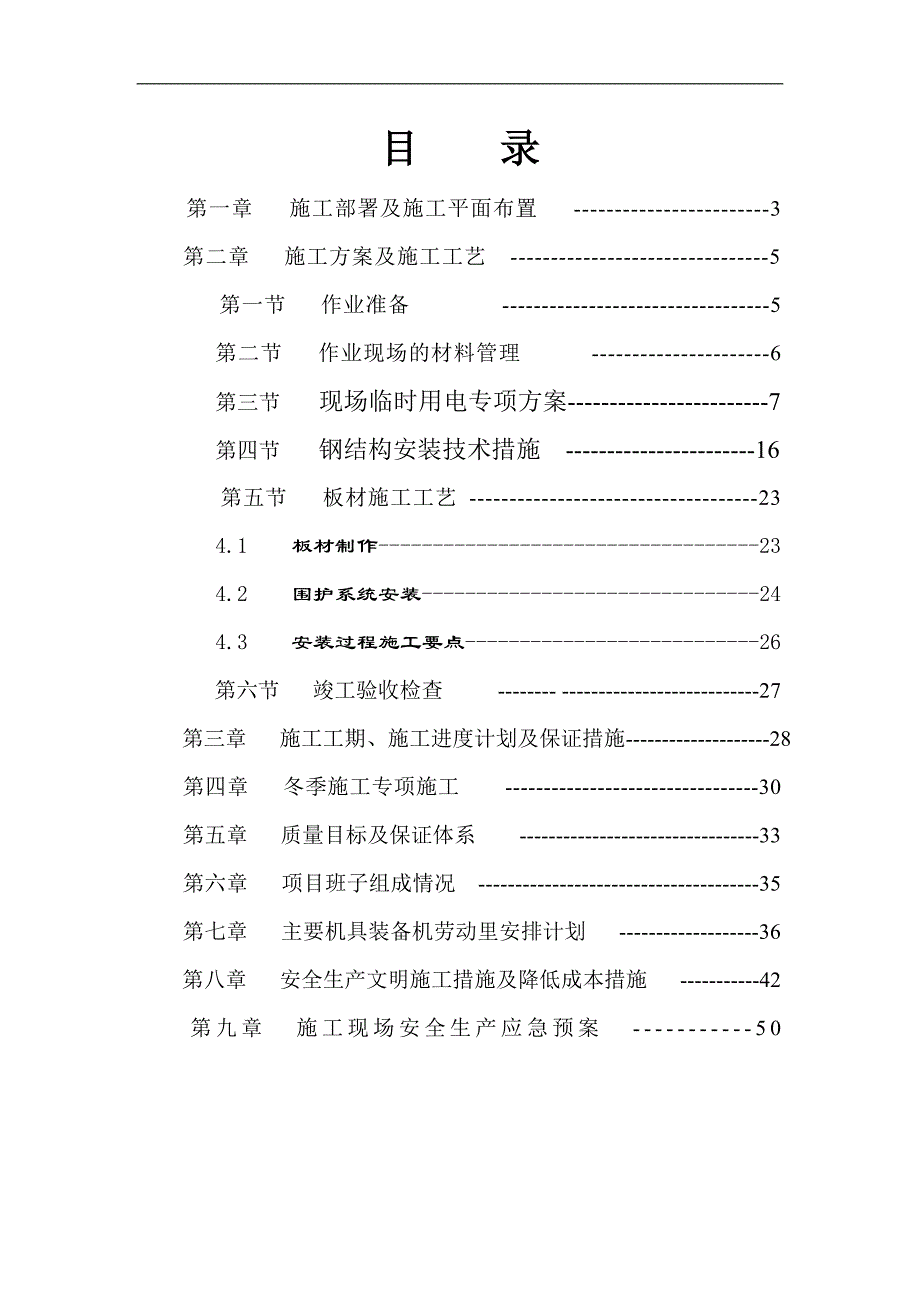

1、某某门窗发展有限公司年产80万平方米门窗项目门窗联合厂房（一）施工方案编 制： 审 批： 监理审批： 日 期： 目 录 第一章 施工部署及施工平面布置 -3第二章 施工方案及施工工艺 -5 第一节 作业准备 -5第二节 作业现场的材料管理 -6第三节 现场临时用电专项方案-7第四节 钢结构安装技术措施 -16 第五节 板材施工工艺 -234.1板材制作-234.2围护系统安装-244.3安装过程施工要点-26 第六节 竣工验收检查 - -27第三章 施工工期、施工进度计划及保证措施-28第四章 冬季施工专项施工 -30第五章 质量目标及保证体系 -33 第六章 项目班子组成情况 -35 第七章

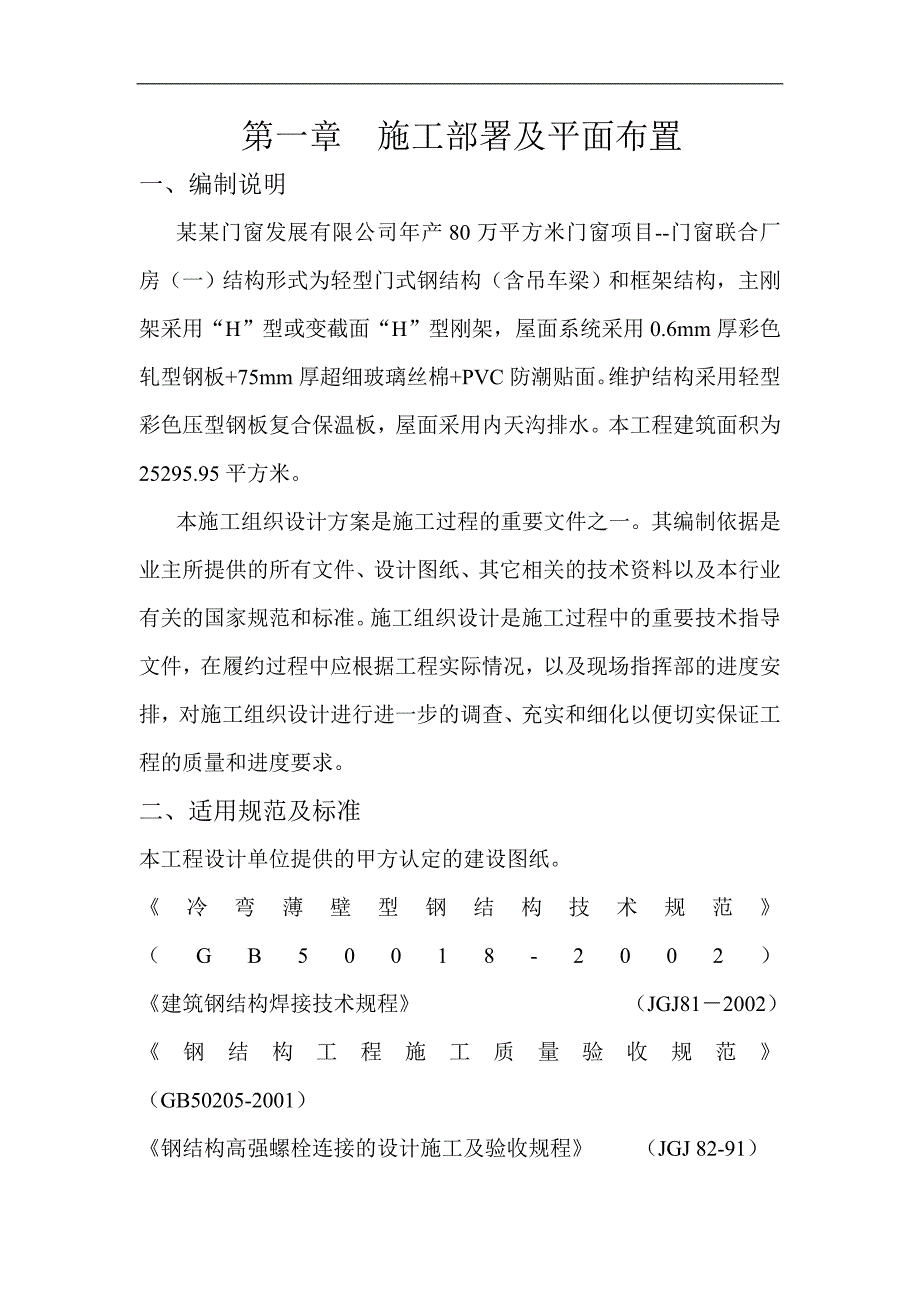

2、 主要机具装备机劳动里安排计划 -36 第八章 安全生产文明施工措施及降低成本措施 -42 第九章 施工现场安全生产应急预案 -50第一章 施工部署及平面布置一、编制说明某某门窗发展有限公司年产80万平方米门窗项目-门窗联合厂房（一）结构形式为轻型门式钢结构（含吊车梁）和框架结构，主刚架采用“H”型或变截面“H”型刚架，屋面系统采用0.6mm厚彩色轧型钢板+75mm厚超细玻璃丝棉+PVC防潮贴面。维护结构采用轻型彩色压型钢板复合保温板，屋面采用内天沟排水。本工程建筑面积为25295.95平方米。 本施工组织设计方案是施工过程的重要文件之一。其编制依据是业主所提供的所有文件、设计图纸、其它相关的

3、技术资料以及本行业有关的国家规范和标准。施工组织设计是施工过程中的重要技术指导文件，在履约过程中应根据工程实际情况，以及现场指挥部的进度安排，对施工组织设计进行进一步的调查、充实和细化以便切实保证工程的质量和进度要求。二、适用规范及标准本工程设计单位提供的甲方认定的建设图纸。冷弯薄壁型钢结构技术规范 （GB50018-2002）建筑钢结构焊接技术规程 （JGJ812002）钢结构工程施工质量验收规范 （GB50205-2001）钢结构高强螺栓连接的设计施工及验收规程 （JGJ 82-91） 门式刚架轻型房屋钢结构技术规程 （CECS102：2002）压型金属板设计施工规程 （YBJ216200

4、2）三、 施工平面布置科学的场地规划、合理的安装顺序、有序的材料堆放，对于保证工程的正常进行、施工的安全提供了客观的有力条件。1、 施工用电 业主提供现场用70-80KVA，根据本工程的特点，高峰用电量可能超过业主提供的用电量，我公司将采取措施合理安排用电量较大的工序的施工时间，避开高峰用电期。2、 施工道路 施工临时道路必须畅通，便于物料的运输车及大型设备的出入。3、 大临时设施及材料布置在现场设置材料堆放区、设备堆放区、库房等，所有的设施安排及材料堆放应有利于施工。根据现场实际情况遵从业主总体的安排布置。四、施工平面布置图第二章 施工方案及主要技术措施第一节 作业准备1. 施工项目组织管理

5、模式1.1项目经理负责制 施工项目经理是工程施工项目的中心，负责本项目施工的全部过程。 1.2现场管理人员及劳动力组织在开工时，对该组织做充分计划，包括一名经验丰富的现场经理，至少一名工长及负责工程质量的人员和现场劳动力的组织。 2. 作业现场的准备为了保证施工的正常运行，不致在施工过程中因某些未定因素影响工期和工程质量，施工前应认真检查有可能影响工程进度的因素。下述几点施工前应认真检查并作好现场记录：2.1.1是否具备钢结构及板材施工的条件，作业场地是否平整、干净、有无障碍物等。2.1.2是否具备原材料及结构配件的存储空间。A作业道路现场入口及作业区域内道路是否方便吊车及载货车的通行。B电路

6、作业现场的供电系统是否已落实，现场作业区域的供电情况。C影响作业的障碍物 地上的、地下的、空中的等影响作业的障碍物，如土建脚手架、地面钢筋、模板、空中电缆等所有可能影响作业的因素是否已排除。D基础与预埋螺栓 这是作业之前必须检查的一项最为重要的内容，因为无论何种外形尺寸及结构类型的建筑物，为了保证其结构的耐久性，减少工程维修费用，必须有坚固的基础作为后盾。准确的基础尺寸，基础标高及定位轴线是结构安装之前必不可少的工作。2.2施工设备的准备下述设备及工具是钢结构安装及板材施工必须的基本设备，在工程施工之前应准备充分。主要施工机械及工具（第六章）。第二节 作业现场的材料管理为了保证作业现场的材料的

7、安全，钢构及板材的所有产品均经过认真检查，装卸须轻拿轻放。操作时应小心仔细以避免对材料的任何损伤。2.1材料堆放现场材料的堆放以不使材料受到损伤和避免二次搬运为原则，具体堆放时视场地的大小和作业现场条件而定。在条件允许情况下构件必须放置在平整的场地，可以放置木方垫底。2.2板材码放屋面板及墙板应存放在安全平整的地方。成批板材应用铁丝或棕绳捆绑牢固以免相互滑移或客观因素等对板材造成损伤甚至引起安全事故。第三节 临时用电专项方案 3.1临时用电供配电系统和保护系统设计一、指导思想为保证施工现场用电安全，现场供配电采用“TN-S”接零保护系统（三相五线制）进行供配电，临时用电设计从现场实际出发，尽量

8、满足相间负荷平衡，并使供配电系统尽量接近负荷中心，各用电工区的施工用电分布均匀。临时用电由专业队伍组织施工，保证供电质量，满足施工用电及安全要求。技术要求：现场临时用电按工业及民用供电系统设计规范和施工现场临时用电安全技术规范（JGJ4688）设计并组织施工。现场供配电采用接零保护系统，并按照“三级配电两级保护”和“一机一闸一漏电保护”原则进行设计施工，线与线严格分开使用。接地电阻不大于欧姆，施工现场所有防雷装置冲击接地电阻不大于欧姆。所有用于临时用电设施的材料及元器件必须为合格品，出厂证件齐全，并经过国家劳动检测部门检测。配电箱要求：、现场内配电总箱、配电分箱及开关箱均为标准铁制配电箱（配电

9、箱可按要求购置或按标准自制）。箱内隔离开关、漏电保护器及刀闸开关要与负荷功率、容量相匹配（一般为用电电流的1.5倍），使用专用保险。、分配电箱及开关箱内设置漏电保护器。（漏电保护器额定漏电动作电流不大于毫安，额定漏电动作时间不大于0.1秒，上一级保护动作值较下一级动作值略大于一些，设定为50 ）、箱内开关间距100A以下不小于MM，以上不小于。、分箱电箱设在负荷中心区域，回路数量按设备开关数量而定，一个用电分区一般设置一台分电箱，对于大中型设备要求设独立开关箱（开关箱距设备在内）、移动式配电箱底距地应在以上，端子距地面不大于。现场敷设电缆采用铜芯橡皮绝缘电缆，根据现场实际，采用树干式与放射式相

10、合的配电方式。按规范要求进行埋地敷设及架空敷设。 二、具有专用保护零线的中性点直接接地系统示意图 L1 L2 L3 N线 PE线应清楚标示出相线、N及PE线TN-S系统示意图3.2用电负荷计算及变压器选型1、主要用电机具负荷序号机械型号数量单个额定总功率1电焊机BX3-300920180依据主要机具用电量表未考虑到施工高峰期最大用电时设备总量，如安装、结构等同时施工时的容量，施工现场所用全部电焊机为9台，设备总功率 180，需要系数K1取0.6，电动机的平均功率因数cos取0.75。施工现场所用全部电焊机为9台，设备总功率 180KW，根据施工现场实际使用情况需要系数K2取0.6。照明按用电设

11、备总负荷8%考虑计算：P=（K1P+K2P）X1.1根据用电量计算及施工现场实际情况，施工动力用电需三相380电源，照明需单相电源，现场变压器容量可选可用台变压器，高压为，低压为 0.4kV，能够满足现场施工用电要求。应考虑现场用电的功率因数，因为施工用电在低压侧一般不设补偿电容，才可正确选择变压器容量。3.3 临时用电技术交底临时用电施工前，必须熟悉临时施工组织设计，了解临时用电设计方案。施工前按施工组织设计要求备料及组装配电设备，所有采用材料必须符合规范要求。有合格证本配电方案场外采用TT系统供配电，现场内严格采用TN-S系统配电。具体做法如下：由变压器低压侧受电箱配电至现场总用“三四线制

12、”TT系统380/220V电源线路配电，并根据现场实际电缆架空敷设。在总箱处做重复接地装置（R4）接于箱内保护接地专用端子上，同时保证体保护接零端子与工作接地端子处于连接状态。由总箱至分配箱及分配电箱至开关箱保护接地线（PE）与工作接地线（N）严格分开使用，从而保证场内按“三相五线制”TN-S系统供配电。施工时一定要注意PE线和N线的安装质量，并在运行中要做到定期测试。PE线和N线不允许装设开关或熔断器，为确保安全可靠性，进行必要的重复接地。接地电阻不大于5欧姆。总配电箱系列及变压器低压侧受电箱系列内元器件均选用DZ20型空气开关，空气开关之间用铜排连接，且需搪瓷其中A、B、C三相铜排及N铜排要与箱体绝缘，PE铜排与箱体连为一体，空气开关安装间距不小于5CM
