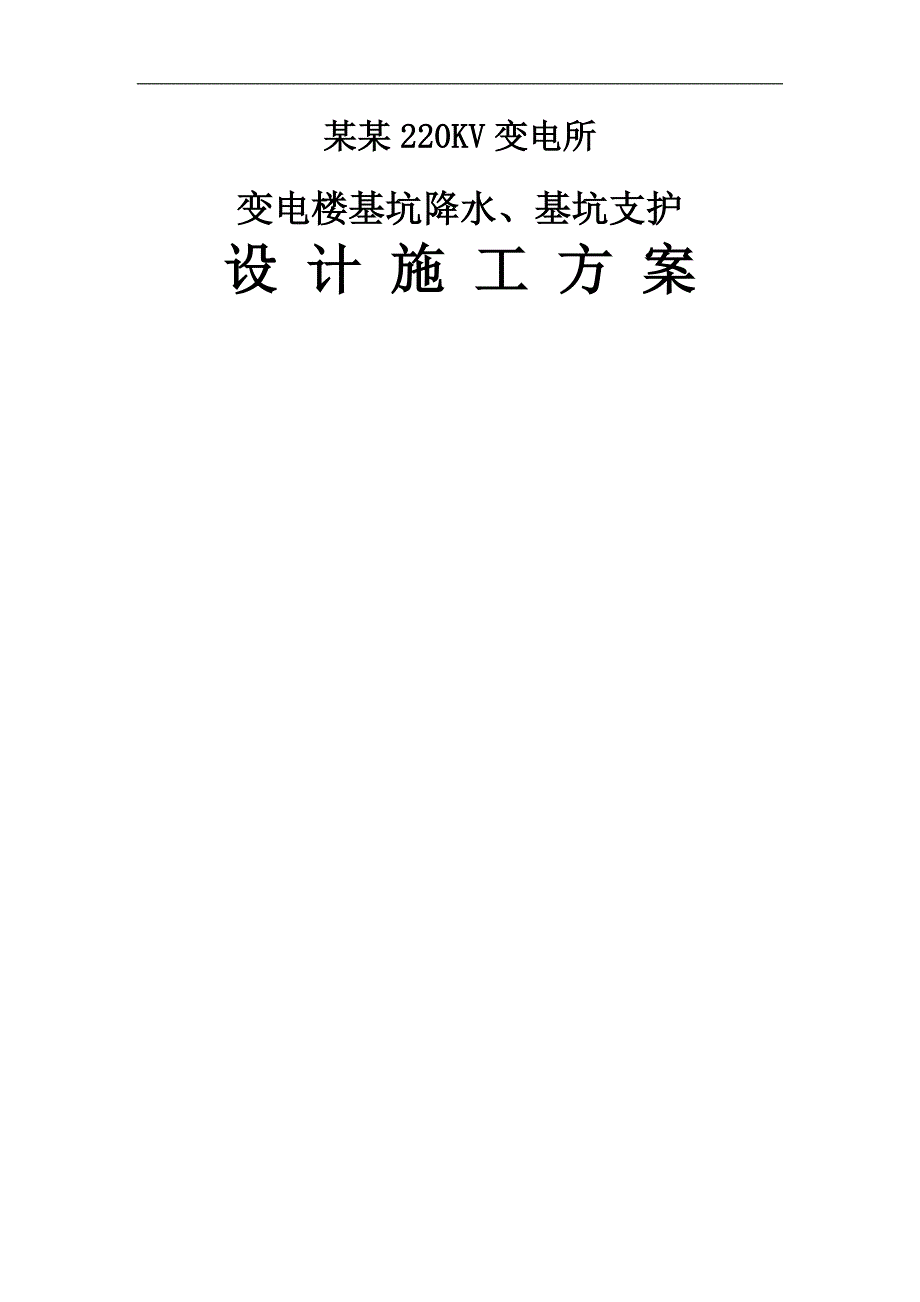

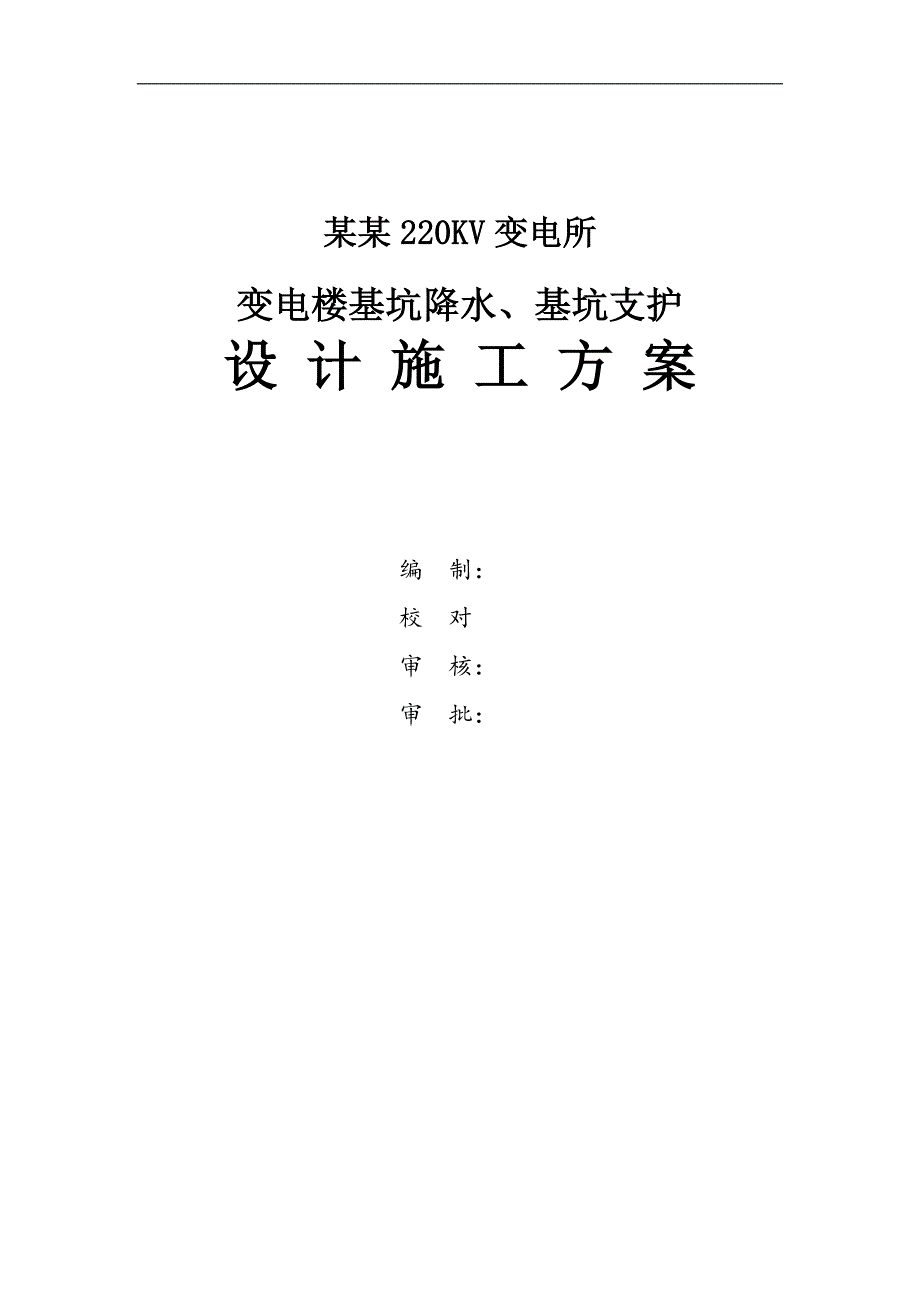

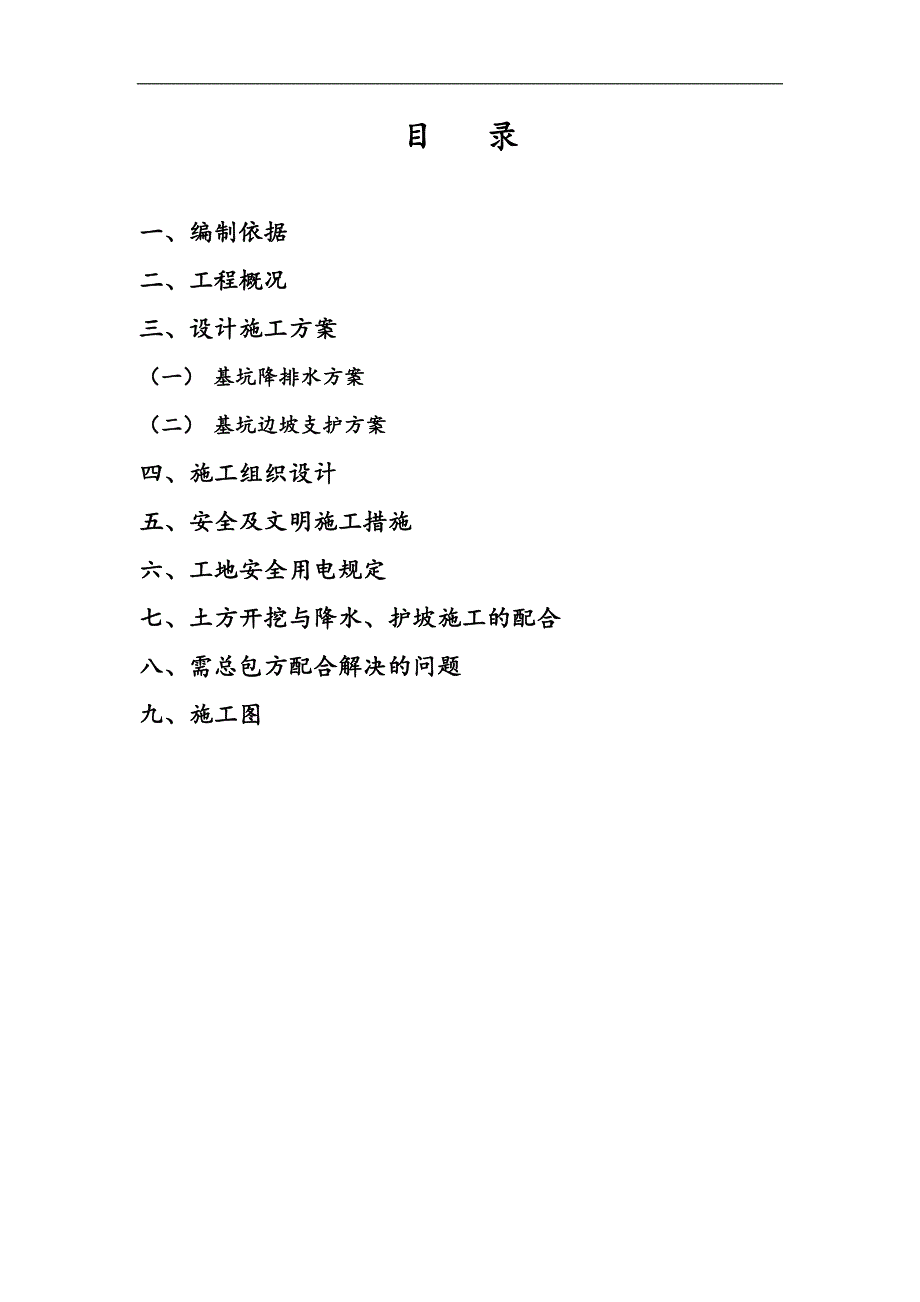

1、 某某220KV变电所变电楼基坑降水、基坑支护设 计 施 工 方 案编 制：校 对审 核：审 批： 某某220KV变电所变电楼基坑降水、基坑支护设 计 施 工 方 案目 录一、 编制依据二、 工程概况三、 设计施工方案（一） 基坑降排水方案（二） 基坑边坡支护方案四、 施工组织设计五、 安全及文明施工措施六、 工地安全用电规定七、 土方开挖与降水、护坡施工的配合八、 需总包方配合解决的问题九、 施工图一、编制依据1主要规范、规程1.1国家序号名 称编 号1工程测量规范GB50026-932锚杆喷射混凝土支护技术规范GBJ50086-20013混凝土结构工程施工质量验收规范GB50204-200

2、24建筑地基基础施工质量验收规范GBJ50202-20021.2行业序号名 称编 号1钢筋焊接及验收规程JGJ 18-962建筑基坑支护技术规程JGJ 120-993建筑地基处理技术规范JGJ 79-914建筑地基处理技术规范JGJ 79-915建筑桩基技术规范JGJ 94-946普通混凝土配合比设计规程JGJ/T 55-967施工现场临时用电安全技术规范JGJ46-888建筑机械使用安全技术规程JGJ33-20012主要标准2.1国家序号名 称编 号1建筑工程施工质量验收统一标准GB50300-20012.2行业序号名 称编 号1混凝土碱含量限值标准CECS53：932普通砼用砂质量标准及检

3、验方法JGJ52-923普通砼用碎石或卵石质量标准及检验方法JGJ53-924建筑施工安全检查标准JGJ59-99 二、工程概况 1.工程总概况序号项 目内 容1工程名称某某220KV变电所工程2工程地址 某某工业区内2.水文地质工程地质条件 工程地质资料由北京国电华北电力工程有限公司提供，资料内容如下：拟建场地地层分为人工冲填土和第四系海陆相交互沉积形成的、粉质粘土、粉砂、粉土等。按埋藏条件、岩性特征和物理力学性质指标，将场地划分为10个工程地质层，根据钻孔揭露，地层分述如下：第层、冲填土（Q4ml）：灰灰褐色，很湿，松散，主要由粉土、细砂组成，最新冲填而成。该层厚度3.04.50米左右。第

4、层、粉质粘土（Q4m）：灰灰褐色，很湿，含少量贝壳碎屑，切面稍有光泽，属高压缩性土，土层厚度约为4.306.20米。 第层、粉细砂（Q4m）：灰灰褐色，饱和，中密密实状态，主要矿物成分为石英、长石，级配一般，粒径均匀，局部含粉土夹层，磨圆度较好，分选性较好，级配一般。该层厚度5.307.60米左右。第层、粉质粘土（Q4m）：灰灰褐色，很湿，软塑状态，主要矿物成分以粘土矿物为主，含锰质氧化物，土质均匀，韧性高，切面稍光滑，干强度中等。局部夹粉土及粉细砂。土层厚度约为4.309.10米。第层、粉土（Q4m）：灰灰褐色，湿， 中密状态，主要矿物成分以粉土矿物为主，土质均匀，韧性中，切面稍光滑，干强度

5、中等。土层厚度3.108.60米。第层、粉质粘土（Q4m）：灰灰褐色，很湿，可塑状态，主要矿物成分以粘土矿物为主，含锰质氧化物，土质均匀，韧性高，切面稍光滑，干强度中等。局部夹粉土及粉细砂。土层厚度约为6.408.60米。第层、粉细砂（Q4m）：灰灰褐色，饱和，中密密实状态，主要矿物成分为石英、长石，级配一般，粒径均匀，局部含粉土夹层，磨圆度较好，分选性较好，级配一般。该层厚度3.03.10米左右。第层、粉质粘土（Q4m）：灰灰褐色，很湿，可塑状态，主要矿物成分以粘土矿物为主，含锰质氧化物，土质均匀，韧性高，切面稍光滑，干强度中等。局部夹粉土及粉细砂。土层厚度约为11.0014.20米。第层、

6、粉质粘土（Q4m）：灰灰褐色，很湿，可塑硬塑状态，主要矿物成分以粘土矿物为主，含锰质氧化物，土质均匀，韧性高，切面稍光滑，干强度中等。局部夹粉土及粉细砂。该土层埋深约48.00米。第层、粉土（Q4m）：灰灰褐色，湿， 中密密实状态，主要矿物成分以粉土矿物为主，土质均匀，韧性中，切面稍光滑，干强度中等。本层为此次勘察所揭露的最底层，未揭露该层 。场区地下水位埋深为0.400.80米。三、设计施工方案 （一）基坑降排水方案1.降水方式的选择与确定目前基坑降水主要是采用轻型井点、大口管井降水方式。根据本工程降水深度在埋深4.50m以下，结合场区水文地质条件，决定选用大口管井降水方法，达到疏干基槽作用

7、，将地下水位降至槽底以下0.5m，以便有利于其他后期基础工程施工。根据本场地的水文地质条件，因渗透系数不大，通过降排水工作，能够达到疏地下水，具备干槽作业的条件。2.降排水水量计算和降排水设计分析 (1) 降水目的根据场区岩土工程勘察资料，场区地下水位埋深为0.400.80米。降水目的层为：含水层岩性以冲填土、粘质粉土和细砂为主。场地内潜水主要接受大气降水入渗补给，并以蒸发、地下径流等方式排泄；潜水水主要接受在地下径流补给及层间潜水越流补给，并以地下径流人工开采为主要的排泄方式。 (2)降排水水量计算及降排水设计分析 见计算书3.降排水方案设计（1）降水井点设计及布置降水井设计：孔深13.0m

8、，孔径600mm，下入400mm水泥滤水管，管外填满优质过水滤料；钻孔采用循环钻机以清水钻进泥浆护壁成孔，成井后用空压机或污水泵洗井。降水井布置：降水井沿基坑周边46个，距槽边1.0m布置，井间距5.0m,在基坑中部沿基坑长边方向布置9个，共布井约55眼；在坡道及塔基位置，如果无法设抽水管井，采取自渗井降水（即在降水井管完成后，在井管内填入滤料，让上层水渗入透水层-粉细砂层）。 （2）机械设计降水井全部采用泵吸反循环钻机施工，泵吸反循环施工工艺，要求泥浆比重较小，可减小降水井泥皮厚度，有利于粉土地层中的工程降水。泵吸反循环钻机型号为GD-12型，需用3-4台，均由熟练操作工人作业。 （3）降水

9、井的洗井为发挥降水井作用，降水井需要采用空压机及时洗井，之后下泵抽水洗井。每个井空压机洗井时间不少于0.3台班，下泵抽水洗井时间为5个小时。空压机洗井采用分层洗井法，由上至下：A、 洗井深度为6米以上，冲洗冲填土、粘土层。为重点洗井地层。B、 洗井深度为713米，冲洗承压水含水层，将井底泥砂打捞干净。C、 下入潜水泵，抽取地下水，将地层缝隙抽通，单井预计下泵抽水时间为2个小时。 4.主要施工方法 （1）施工机具：降水井采用3-4台反循环钻机成井。（2）施工工序：钻机就位钻进提钻下管填滤料洗井 抽水（或自渗）井口制作及保护排水系统铺设正式抽水（渗水）。（3）降排水施工技术要求 A、上钻前施工技术

10、要求所有降水井开钻前必须挖1.0米左右探井，见原状土。如未见原状土则用洛阳铲探至地层原状土，探明孔位处确无地下管道管线后方可上钻机。 B、降水井施工技术要求所有井采用泵吸反循环钻进成孔，达到设计井深后，下管保持居中，竹板与井管绑孔牢固，保证填砾料高度，成井后充分洗井，及时下泵试抽水。 C、水泵及联络管安装要求所有水泵需下到设计深度，泵管连接紧密不漏水。D、供电系统安装技术要求所有供电系统必须严格执行电气装置安装工程施工及验收规范,由专职电工负责安装设计。供电系统网络图在熟悉施工现场后，详细绘制。（4）雨季施工 A、现 场： a.现场场地平整，保持场地内排水和道路通畅，并根据现场实际情况增设少量

11、排水沟，以利排泄场地积水、雨水和地表滞水。 b. 雨后大面积地表水由人工疏导至现场低洼地段或排水沟，集中由排水设施将水排走。 c.在可能滑坡的地段设置截水沟，拦截附近地表水，防止基坑边坡受雨水浸泡。 d.施工用水、废水设置临时排水管道，并且远离基坑边坡。 e.基坑边坡附近禁止堆放各种材料。 B、基坑排水 a.在基坑开挖过程中，如遇大雨天气，应停止土方施工，并将施工机械停止在基坑之外，派专人观察已开挖的基坑的四周情况，如有异常情况，及时通知管理人员。 b. 基坑四周设置排水明沟，排水沟深度应始终保持比挖土面低0.40.5m，截面尺寸0.30.3m,沟底设有0.2%的纵坡，每隔30m设一集水井，使

12、地下水或雨水汇集于集水井内，再用水泵将地下水排出基坑外。（水泵抽水龙头包以滤网，防止泥沙进入水泵） c.基坑内雨季明水及边坡渗漏水主要通过基坑内明沟、集水井排出。 d.因边坡周围管道渗漏等引起边坡渗水区域可埋设花管将水导入肥槽，由排水沟排出槽外。 （5）降水井施工技术要求 降水井施工过程中,要求施工人员严格按照地质设计成井工艺要求执行,确定并记录含水层上、下界面深度,全孔均下f400mm水泥砾石滤水管,利于各种岩性水的渗入。下管前替浆保证孔深和填砾料高度，成井后彻底洗井，补充砾料，保证砾料填实。降水井口应高出地面20cm，以防土、石块掉入井内。（6）水泵、联络管安装要求水泵必须下到设计深度11

13、.0m，下面预留2.0米作沉淀用，泵管连接不漏水，地上排水联络管连接牢固、不漏水。（7）供电系统安装技术要求所有供电系统必须严格执行电器装置安装施工及验收规范, 本次降排水工程最大用电量为150KW。（8）排水设备安装及抽水降水井施工完成后，统一进行抽、排水设备的安装。抽水设备采用3寸潜水泵，一井一泵，下入深度在20.0m，各井抽出的水流入甲方指定的外排水口（市政雨水管道）。 （9）降水维护期：在抽水维护期间，根据单井出水量确定开、关水泵的时间间隔，委派专业人员24小时轮流值班，保证水泵正常运转及井内水位。现场准备多台备用水泵及零配件，以便及时更换或维修。降水维护周期：正式抽水至结构出0.00

14、，土方回填完毕，应甲方要求的降水周期。5.降水中可能出现的问题及相应处理措施 （1）可能出现的问题及补救措施 由于受场地地下水贮存条件及施工条件的制约，以及管井降水的局限性，粉质粘土与粉砂之间，以及其它粘性土与粉砂、粉土的界面可能会有少量渗水现象，基坑开挖时，可采用堵排措施予以解决，即在喷护砼层面内预埋塑料管将渗水导出坡外，在槽底坡脚处设置宽300mm深200mm排水沟，并在各楼座的四角设置1个集水坑：长600mm宽600mm深500mm，渗水由槽底排水沟流入集水坑，用水泵抽排入坡顶排水沟。 （2）施工中应特别注意的几个问题 正式抽降前，应做抽水试验，以验证方案的可行性并及时对方案作修改、补充。 根据抽水试验结果，选择泵的扬程、流量。(二) 基坑边坡支护方案1 边坡支护方案的选择与确定为确保基础工程顺利进行，基坑边坡需要进行有效支护。针对本工程基础埋深、土层土质等特
