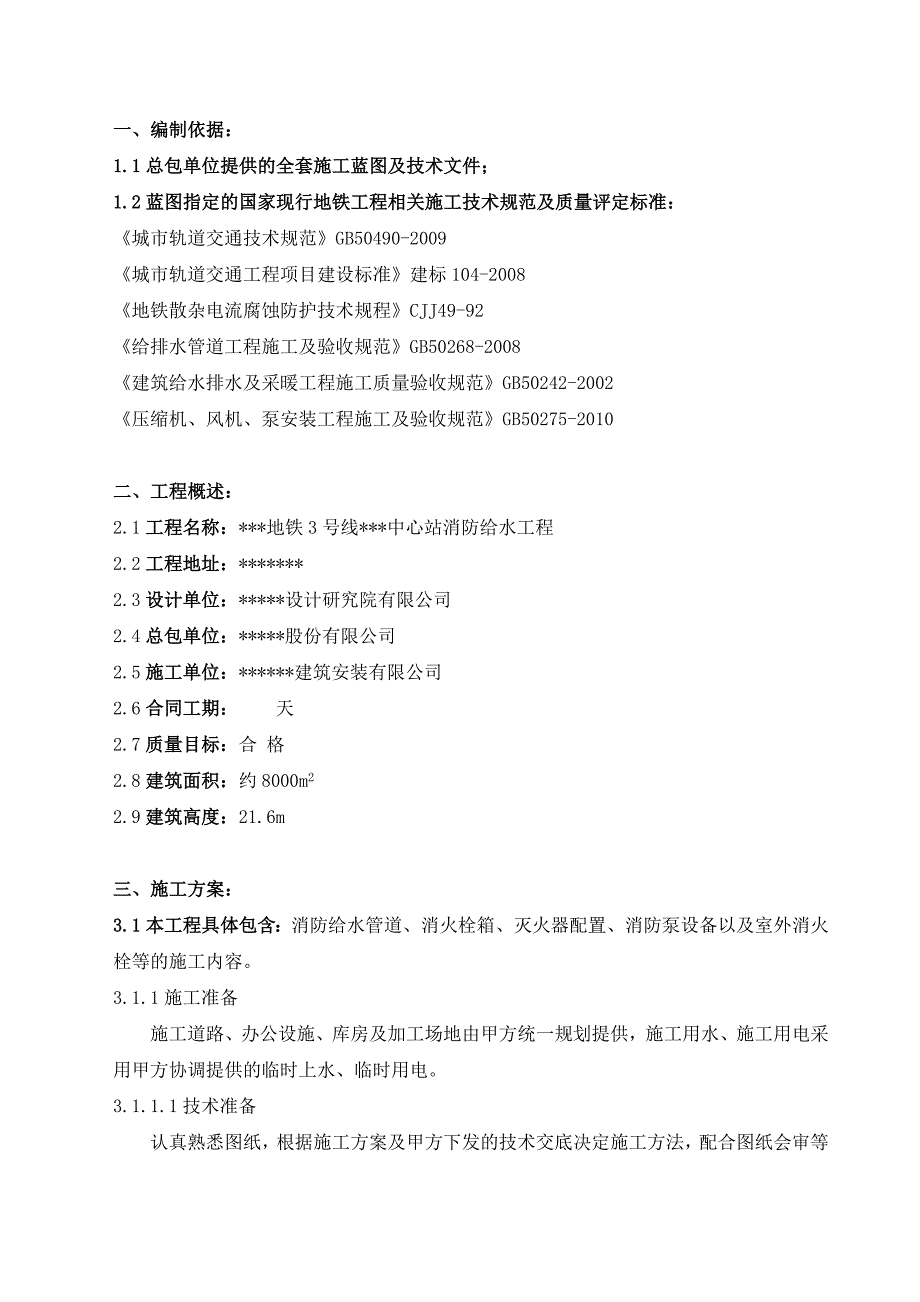

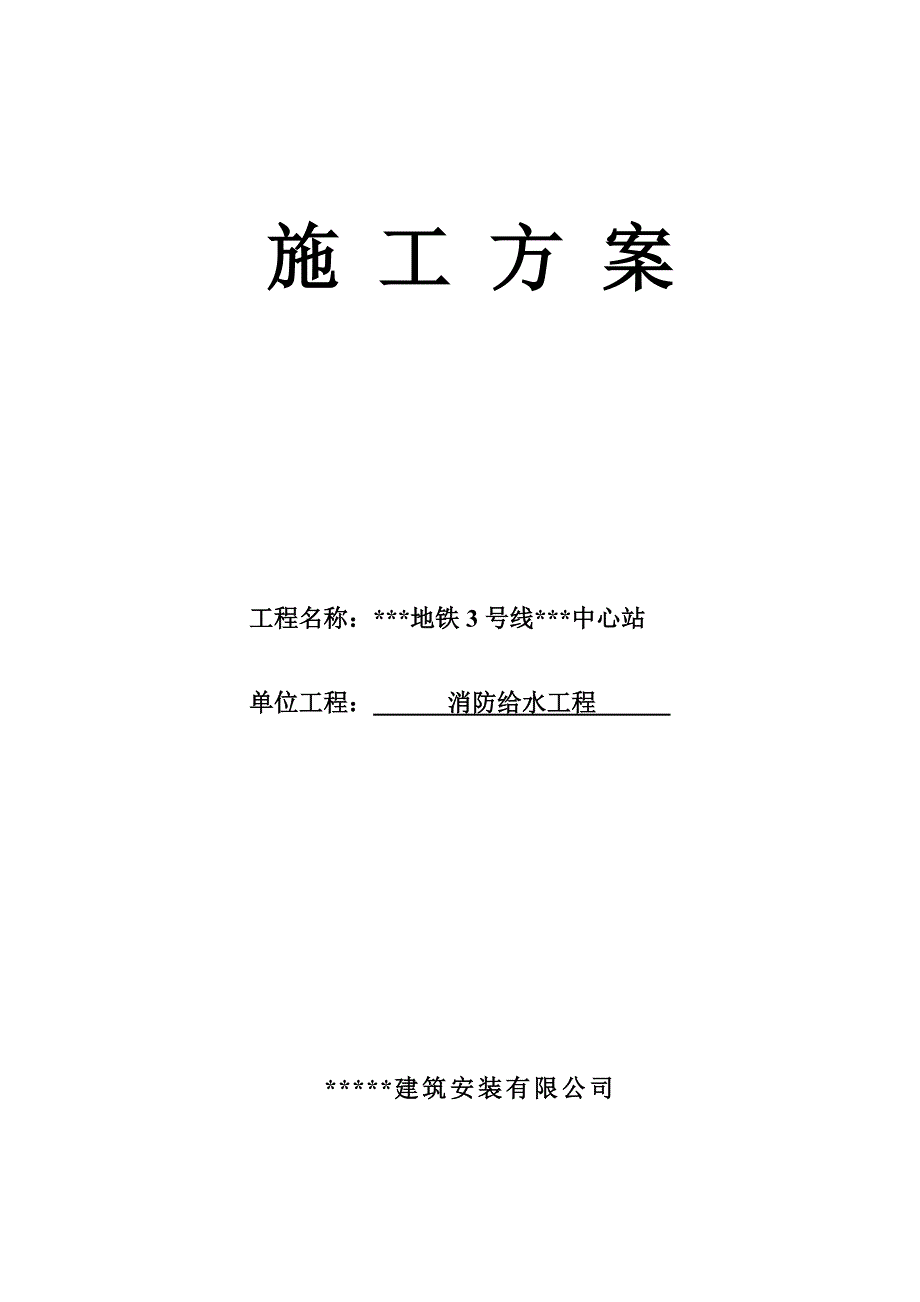

1、施 工 方 案 工程名称：*地铁3号线*中心站 单位工程： 消防给水工程 *建筑安装有限公司一、 编制依据：1.1总包单位提供的全套施工蓝图及技术文件；1.2蓝图指定的国家现行地铁工程相关施工技术规范及质量评定标准：城市轨道交通技术规范GB50490-2009城市轨道交通工程项目建设标准建标104-2008地铁散杂电流腐蚀防护技术规程CJJ49-92给排水管道工程施工及验收规范GB50268-2008建筑给水排水及采暖工程施工质量验收规范GB50242-2002压缩机、风机、泵安装工程施工及验收规范GB50275-2010二、工程概述：2.1工程名称：*地铁3号线*中心站消防给水工程2.2工程

2、地址：*2.3设计单位：*设计研究院有限公司2.4总包单位：*股份有限公司2.5施工单位：*建筑安装有限公司2.6合同工期： 天2.7质量目标：合 格2.8建筑面积：约8000m22.9建筑高度：21.6m三、 施工方案：3.1本工程具体包含：消防给水管道、消火栓箱、灭火器配置、消防泵设备以及室外消火栓等的施工内容。3.1.1施工准备施工道路、办公设施、库房及加工场地由甲方统一规划提供，施工用水、施工用电采用甲方协调提供的临时上水、临时用电。3.1.1.1技术准备认真熟悉图纸，根据施工方案及甲方下发的技术交底决定施工方法，配合图纸会审等相关内容做好准备工作。3.1.1.2现场准备现场应安排好适

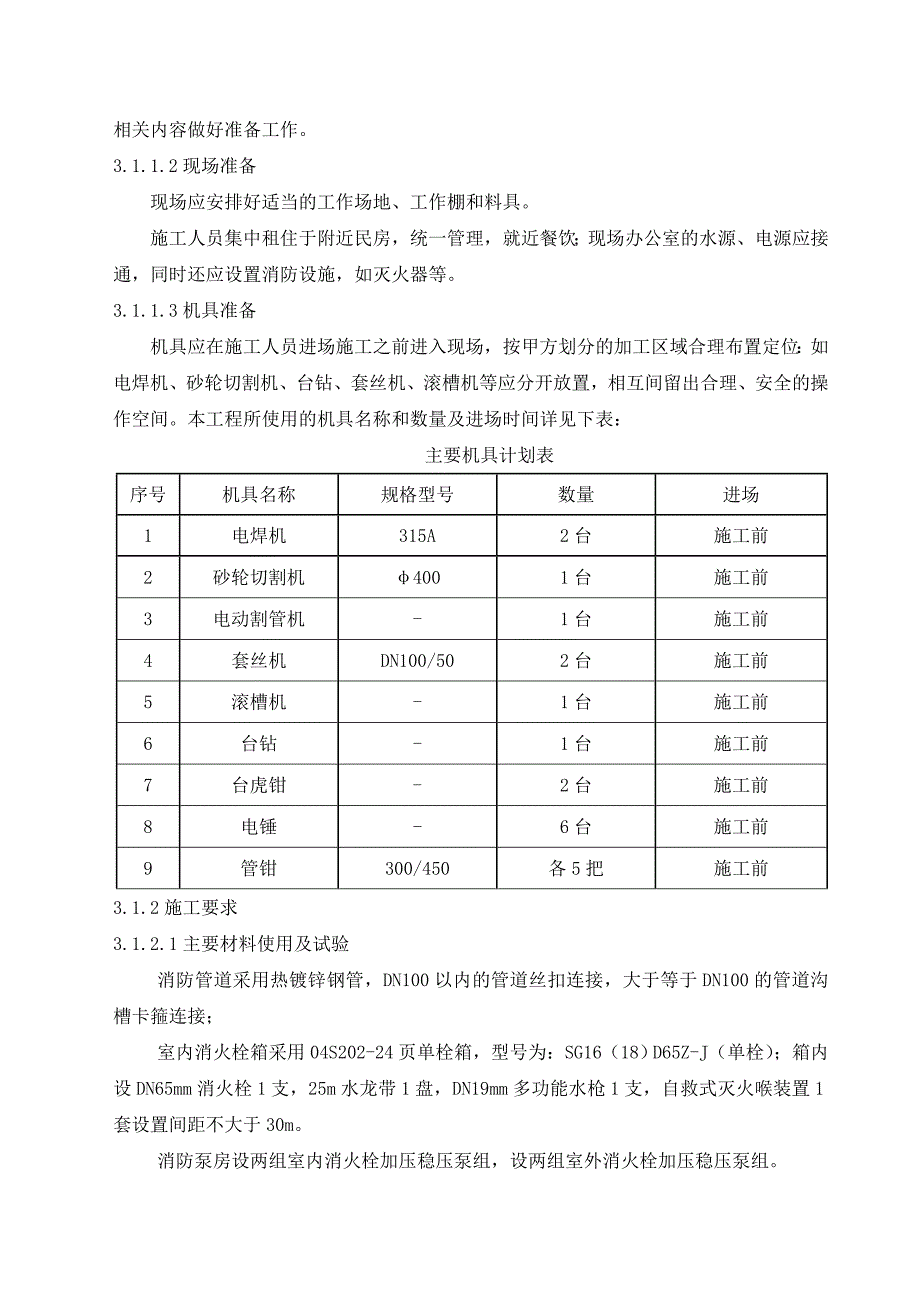

3、当的工作场地、工作棚和料具。施工人员集中租住于附近民房，统一管理，就近餐饮；现场办公室的水源、电源应接通，同时还应设置消防设施，如灭火器等。3.1.1.3机具准备机具应在施工人员进场施工之前进入现场，按甲方划分的加工区域合理布置定位：如电焊机、砂轮切割机、台钻、套丝机、滚槽机等应分开放置，相互间留出合理、安全的操作空间。本工程所使用的机具名称和数量及进场时间详见下表：主要机具计划表序号机具名称规格型号数量进场1电焊机315A2台施工前2砂轮切割机4001台施工前3电动割管机-1台施工前4套丝机DN100/502台施工前5滚槽机-1台施工前6台钻-1台施工前7台虎钳-2台施工前8电锤-6台施工前

4、9管钳300/450各5把施工前3.1.2施工要求3.1.2.1主要材料使用及试验消防管道采用热镀锌钢管，DN100以内的管道丝扣连接，大于等于DN100的管道沟槽卡箍连接；室内消火栓箱采用04S202-24页单栓箱，型号为：SG16（18）D65Z-J（单栓）；箱内设DN65mm消火栓1支，25m水龙带1盘，DN19mm多功能水枪1支，自救式灭火喉装置1套设置间距不大于30m。消防泵房设两组室内消火栓加压稳压泵组，设两组室外消火栓加压稳压泵组。泵房进出管的阀门为Z41X-10型，其余管路阀门均为D71X-16型对夹式蝶阀，止回阀采用静音止回阀；消防管路直线长度隔50m加设法兰式波纹管伸缩节，

5、型号待定。管道支架采用成品装配式综合管线支架和镀锌钢制支架，膨胀螺栓采用热浸镀锌8.8级钢，镀锌厚度不小于45微米。电伴热保温采用恒功率带屏蔽网抗干扰发热电缆；保温材料采用50mm厚复合硅酸镁管壳，保护层采用PAP复合卷材，所有保温材料均为难燃级。各种施工用料应提前15天上报相应计划，进场材料必须符合图纸设计的质量技术要求且有产品合格证明和检验报告，经现场检验合格后方可使用。管路上各类阀门在进场后安装前，应按同牌号、同型号、同规格各抽检10%（且不少于一个），抽检样品全部合格者则该批产品即为合格。抽检样品中如有不合格得者，则该批产品视为不合格，抽检形式为现场水压试验。干管上起关断作用的阀门应逐

6、个进行试验。止回阀只作逆向强度和严密性试验。阀门强度和严密性试验：先进行强度试验（公称压力的1.5倍），再进行严密性试验（公称压力的1.1倍），各持续时间见下表，试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。阀门试验持续时间公称直径DN（mm）最短试验持续时间（秒）严密性试验强度试验金属密封非金属密封50151515652003015603.1.2.2施工配合阶段： 配合土建工程，预留穿楼板穿墙体孔洞。所有预留洞标高及位置应按图纸严格核对，一次性预留到位，尽量避免留洞误差，穿板预留洞可采用钢管或PVC管预留，穿墙预留洞采用木盒预留，在砼完全凝固之前将之拔出；顶板孔洞在拆模前

7、须在其上方覆盖一方形竹胶板，四周用水泥砂浆封实，避免杂物从洞口掉落伤人。 注意：严禁破坏明、暗梁及明、暗柱及其结构钢筋。 孔洞预留应经过详细复核，避免在浇注后或砌筑后的楼板或墙体上随意砸洞。3.2概况： 消防系统采用临时高压制；消防用水采用一路进水，由东三环的市政给水管上接出一根DN200的引入管将水源引入地下一层的消防水池，消防水池有效容积360m；站内消防系统由设于地下一层的消防泵房水泵加压供给，消防泵房设两组室内消火栓加压稳压泵组，设两组室外消火栓加压稳压泵组，泵组均为一备一用，一级负荷，由FAS控制，当工作泵发生故障时，能自动切换开启备用泵； 室内消火栓箱采用04S202-24页单栓箱

8、，型号为：SG16（18）D65Z-J（单栓）；箱内设DN65mm消火栓1支，25m水龙带1盘，DN19mm多功能水枪1支，自救式灭火喉装置1套设置间距不大于30m，消火栓箱外设报警按钮，箱内设消火栓泵启动按钮；消火栓给水干管布置在站厅层的吊顶内，并连通形成环网，干管变坡点的最高点设排气阀，最低点设泄水阀，在管网最不利点处设电接点压力表，并将该点所需最低压力反馈FAS系统；消防管道采用热镀锌钢管，DN100及以上管径的管道采用卡箍连接，管径小于小于DN100的管道采用丝扣连接；消防废水由集水坑收集经潜污泵提升排出室外；消火栓管道采用电伴热保温，电伴热保温为恒功率带屏蔽网抗干扰发热电缆；保温为5

9、0mm厚复合硅酸镁管壳，保护层为PAP复合卷材，所有保温材料均为难燃级；室外消火栓系统二次设计出图。3.3消火栓管道及设备安装3.3.1遵循施工规律，先大管后小管，先干管后支管，管道要做到横平竖直，工艺美观。3.3.2工艺流程： 安装准备预制加工支、吊架安装干、立管安装支管及消火栓箱安装泵组安装及试运行系统试压管道冲洗箱内配套设施安装管道刷漆及电伴热保温3.3.3安装准备： 认真熟悉图纸，配合土建施工进度，预留孔洞及安装预埋件。按设计图纸画出管路的位置、管径、变径、分支、支吊架位置等施工草图，包括管道起点、末端和拐弯、节点、阀门坐标位置等。3.3.4预制加工： 按设计图纸画出管道分路、管径、预

10、留管口、阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的标准尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工(断管、滚槽和套丝、上零件、校对，按管段分组编号)。 消防管道安装尽量预制，预制时接口处做好标记，编号码放。管道顺序安装时可保证管道甩口位置及标高的准确性；管道加工时需注意管子不可用砂轮切割机切割，可以用专用割管机切割，但切割完毕后必须对凹陷的管口进行扩口处理；支管在套丝时必严禁一次套成，须套2-3次，套丝完成后注意保护丝扣；卡箍连接的管道，滚槽时切记不可用力过大造成沟槽过深管壁变薄或直接滚透现象；滚槽的管口必须平直，严禁使用气割或砂轮切割机切管，必须使用专

11、用割管机切割管道，为了防止钢管断口的毛刺刮伤密封胶圈，必须采用锉刀等工具对断口毛刺进行清理，使端头部位表面光滑，将截断并去除毛刺的钢管放入滚槽机下滚轮上，借助支架将钢管调平，并使上滚轮压至管子外壁，按照钢管所须加工的槽深要求，调整限槽深度档块到所需的位置，启动滚槽机，并同时启动液压泵开关，使上滚轮随着钢管的转动，缓慢压下并滚出沟槽，直至压到沟槽尺寸达标，对加工后的沟槽外形尺寸进行检查，检查项目主要有，钢管端面、沟槽深、胶圈位尺寸及表面、管子圆度等项目，符合要求后既可投入安装。3.3.5支、吊架制作安装：根据设计要求确定支、吊架方式，绘制加工草图。根据草图量好支架尺寸，进行下料加工，支架加工时严

12、禁氧气割焊，必须用砂轮切割机切割，打眼使用台钻。支架安装时结合管路的位置、管径要求经复核后再安装支架，支架应安装牢固，外出部分角钢立面须倒角、打磨，光滑无毛刺，支架上的管道按照设计要求须加设一圈5mm厚绝缘橡胶条后方可用C4型U型卡固定紧密。3.3.5.1依据管线综合排列图的要求，站厅层南、北两侧走道上部部分区域采用成品装配式综合管线支架，间距不大于2m；3.3.5.2站台板下层底部水平管道支架方式如下：3.3.5.3其他部位水平管道悬吊式支架方式如下：单管道悬吊支架（角钢） 结构梁上安装： 顶板下安装：多管道悬吊支架（槽钢） 结构梁上安装： 顶板下安装： 注：管道接口两侧、阀门两侧、转弯、翻

13、弯、分支等处均安装吊杆式吊架，吊架方式及做法见水图024-027；3.3.5.4立管支架方式如下：消火栓管道支架最大间距公称直径（mm）1520253240507080100125150200支架最大间距（m）保温管22.52.52.533444.5677不保温管2.533.544.55666.5789.53.3.6消火栓干、立管安装：管道安装时一般从总进入口开始操作，先水平干管后立管；管道接口为沟槽卡箍连接，安装时注意除横向甩口的机械三通外，水平管道卡箍螺栓统一朝上，立管卡箍螺栓统一朝墙，接口时须清理干净压槽管口及卡箍密封圈，先将密封圈翻转套入一端管口，与另一端管口对接水平后将密封圈翻正，严

14、密包裹在两管端口，密封圈两侧外漏管道压槽，在密封圈上涂抹润滑剂（一般为稀释后的中性洗洁精，严禁使用油类润滑）用卡箍包裹密封圈套入沟槽内进行紧固，紧固时需用小锤轻轻敲打卡箍，使之能充分压紧密封圈。下图为卡箍连接大样截面：卡箍接头法兰式螺母圆头椭圆颈螺栓钢管卡箍密封胶圈 立管与横干管连接处应设置专用支架防止立管下沉和安装尺寸不准；水平管道内墙套管与墙平齐，套管与管道间隙必须均匀，严禁出现明显偏心现象；套管与管道间隙必须用油麻塞实，再用成品装饰盖盖封；立管套管高出成品地面30mm，套管与管道间隙必须均匀，严禁出现明显偏心现象；套管与管道间隙必须用油麻塞实，内留半公分，再用油泥封口，封口必须饱满平整而且干净；套管外刷灰色油漆，油泥封口用排笔刷黑色油漆，刷封口漆必须宽度一致，保持美观；干管管路上的各类阀门门安装朝向应便于操作和维修，阀门螺栓统一向内留头，螺栓平垫及弹簧垫不得缺失； 管道安装完后用红外线水平仪吊直找正，并配合土建堵好楼板套管洞。水平干管安
