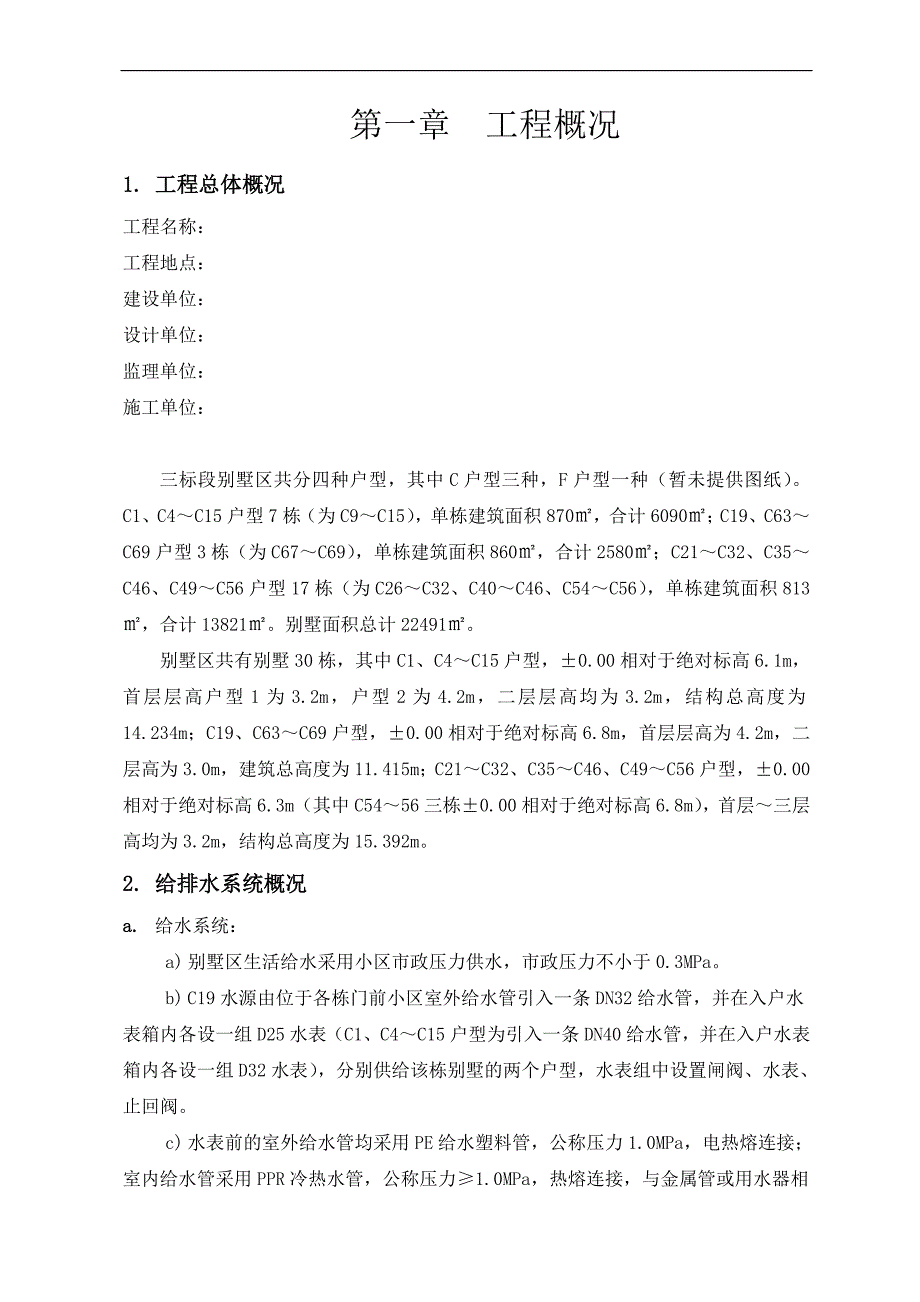

1、某工程脚手架施工方案目 录第一章 工程概况1第二章 编制依据3第三章 施工准备和组织架构3第四章 施工方法与技术措施6第五章 成品保护措施18第六章 保证安全的技术措施18第一章 工程概况1. 工程总体概况工程名称： 工程地点： 建设单位： 设计单位： 监理单位： 施工单位： 三标段别墅区共分四种户型，其中C户型三种，F户型一种（暂未提供图纸）。C1、C4C15户型7栋（为C9C15），单栋建筑面积870，合计6090；C19、C63C69户型3栋（为C67C69），单栋建筑面积860，合计2580；C21C32、C35C46、C49C56户型17栋（为C26C32、C40C46、C54C56

2、），单栋建筑面积813，合计13821。别墅面积总计22491。别墅区共有别墅30栋，其中C1、C4C15户型，0.00相对于绝对标高6.1m，首层层高户型1为3.2m，户型2为4.2m，二层层高均为3.2m，结构总高度为14.234m；C19、C63C69户型，0.00相对于绝对标高6.8m，首层层高为4.2m，二层高为3.0m，建筑总高度为11.415m；C21C32、C35C46、C49C56户型，0.00相对于绝对标高6.3m（其中C5456三栋0.00相对于绝对标高6.8m），首层三层高均为3.2m，结构总高度为15.392m。2. 给排水系统概况a. 给水系统：a) 别墅区生活给水

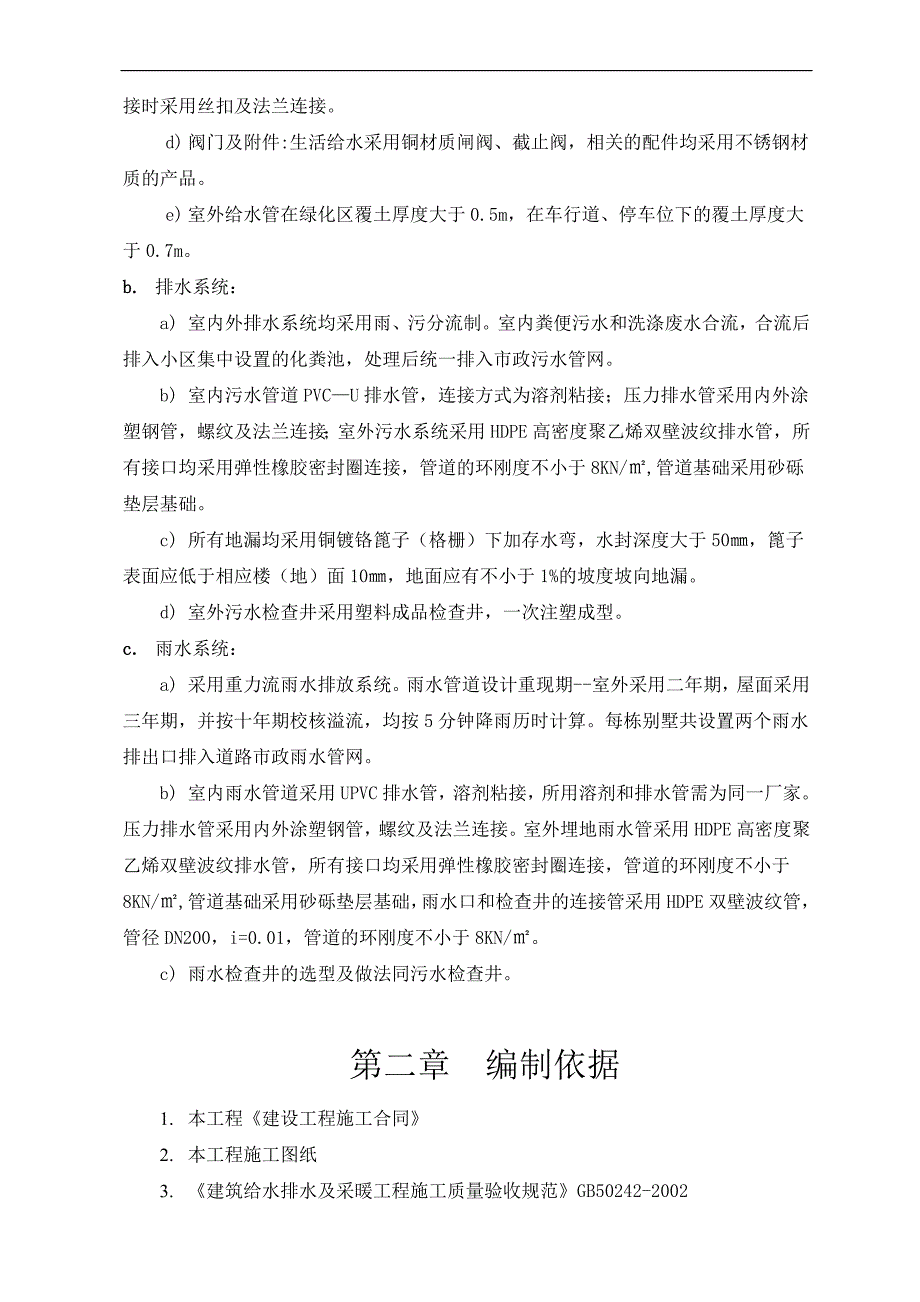

3、采用小区市政压力供水，市政压力不小于0.3MPa。b) C19水源由位于各栋门前小区室外给水管引入一条DN32给水管，并在入户水表箱内各设一组D25水表（C1、C4C15户型为引入一条DN40给水管，并在入户水表箱内各设一组D32水表），分别供给该栋别墅的两个户型，水表组中设置闸阀、水表、止回阀。c) 水表前的室外给水管均采用PE给水塑料管，公称压力1.0MPa，电热熔连接；室内给水管采用PPR冷热水管，公称压力1.0MPa，热熔连接，与金属管或用水器相接时采用丝扣及法兰连接。d) 阀门及附件:生活给水采用铜材质闸阀、截止阀，相关的配件均采用不锈钢材质的产品。e) 室外给水管在绿化区覆土厚度大

4、于0.5m，在车行道、停车位下的覆土厚度大于0.7m。b. 排水系统：a) 室内外排水系统均采用雨、污分流制。室内粪便污水和洗涤废水合流，合流后排入小区集中设置的化粪池，处理后统一排入市政污水管网。b) 室内污水管道PVCU排水管，连接方式为溶剂粘接；压力排水管采用内外涂塑钢管，螺纹及法兰连接；室外污水系统采用HDPE高密度聚乙烯双壁波纹排水管，所有接口均采用弹性橡胶密封圈连接，管道的环刚度不小于8KN/,管道基础采用砂砾垫层基础。c) 所有地漏均采用铜镀铬篦子（格栅）下加存水弯，水封深度大于50，篦子表面应低于相应楼（地）面10，地面应有不小于1%的坡度坡向地漏。d) 室外污水检查井采用塑料

5、成品检查井，一次注塑成型。c. 雨水系统：a) 采用重力流雨水排放系统。雨水管道设计重现期-室外采用二年期，屋面采用三年期，并按十年期校核溢流，均按5分钟降雨历时计算。每栋别墅共设置两个雨水排出口排入道路市政雨水管网。b) 室内雨水管道采用UPVC排水管，溶剂粘接，所用溶剂和排水管需为同一厂家。压力排水管采用内外涂塑钢管，螺纹及法兰连接。室外埋地雨水管采用HDPE高密度聚乙烯双壁波纹排水管，所有接口均采用弹性橡胶密封圈连接，管道的环刚度不小于8KN/,管道基础采用砂砾垫层基础，雨水口和检查井的连接管采用HDPE双壁波纹管，管径DN200，i=0.01，管道的环刚度不小于8KN/。c) 雨水检查

6、井的选型及做法同污水检查井。第二章 编制依据1. 本工程建设工程施工合同2. 本工程施工图纸3. 建筑给水排水及采暖工程施工质量验收规范GB50242-20024. 埋地高密谋聚乙烯中空壁缠绕结构排不管道工程技术规程BJ/T15-33-20035. 埋地塑料管道施工04S5206. 建筑小区塑料排水检查井应用技术堆积CECS277-20077. 建筑小区塑料排水检查井08SS523第三章 施工准备和组织架构1. 施工准备a. 学习和审查图纸a) 检查图纸和资料是否齐全，审核图纸相互间有无错误和矛盾，并据此确定是否需要建设单位组织图纸会审；b) 掌握设计内容及各项技术要求，了解工程规模、结构形式

7、、特点、工程量和质量要求；c) 明确各专业工序间的配合关系、施工工期要求；d) 向参加施工人员进行技术交底。b. 测量准备根据平面控制网和水平标高控制点，在结构施工过程中随时跟进，交叉配合施工，完成管道预埋；在结构施工完成后，建筑装修前，完成管道安装。c. 夜间施工照明的准备当工期比较紧张，夜晚也需进行施工时，应配备电源，供夜间照明和机械用电：a) 所有用电均从现场配置的配电箱内接引，通过手提小配电箱架空引至施工区域。但施工用电必须由值班电工负责，禁止操作工人随意移动。b) 整个施工现场的夜间照明，采用每台塔吊架顶各安置的4个3.5KW镝灯照明。c) 施工范围内配备照明活动灯架，每个灯架安装一

8、台2kw小碘钨灯。d. 劳动力的组织准备a) 现场施工人员先必须经过公司、项目和班组三级教育，并建立相应的档案资料。b) 施工人员分配到工作面和分派给工长后，应由项目技术人员组织主管工长、班组长等人员结合工程具体情况及特点作专项技术交底，并形成相应记录。c) 现场主要施工人员安排见下表：序号类别人数工作内容备注1管工510管理安装根据现场实际情况随时调整2电工12线路安装3电焊工12桥架安装4杂工2材料选材，运输e. 施工材料准备材料、设备准备：根据本工程合同要求，材料设备分为甲方提供、甲方指定品牌和甲方未指定品牌三大类。a) 对于甲方提供的材料，提前报计划给甲方，便于甲方及时组织材料进场；b

9、) 甲方指定品牌材料，综合工长统计现场需用量，提前报计划给材料部，材料部组织材料进场；c) 甲方未指定品牌的材料，提供不少于三个品牌（厂家）的单位资质资料和材料质量保证资料（检验报告、合格证等），报监理、甲方确定品牌后再组织材料进场。f. 施工机具准备主要施工机具见下表：名称规格型号单位数量备注套丝机台1手动打磨机台2手动电钻台4砂轮切割机台5冲击钻台3手动试压泵台1PPR热熔器台1 2. 组织架构a. 人员架构b. 职责分工序号姓名职务主要职责1项目负责人负责项目全面管理工作，代表公司履行工程承包合同2生产经理负责别墅区进度、质量和安全文明施工；下达施工任务并督促检查落实情况；做好现场平面布

10、置和管理；3技术负责人负责技术管理工作，分管测量、质检工作，做好施工方案、联系单和月进度报表编制和管理 4技术员配合技术负责人完善技术工作6资料员负责工程安全管理资料和别墅区工程施工技术资料收集、编制、整理和保管工作 7试验员对进场材料取样、送检、报审和质量证明文件收集；对砼(砂浆)试件制作和砼坍落度测试；对砼报料单审查； 8测量主管负责建筑物定位、基线和高程引测、沉降观测；做好基线复核和内业资料编制 9测量员配合测量主管，做好工程测量放线工作10质检主管在分管领导的领导下，全面监控工程质量情况；配合做好材料进场报审和工序报验，及时跟踪质量隐患并复查整改情况11质检员配合质检主管，做好别墅区工

11、程材料报审和工序报验，跟踪质量隐患，对各工序质量进行实测评定12安全主任全面监控别墅和高层区工程安全、文明施工情况；建立危险源清单并制定相应应急预案；参加安全设施验收和安全事故调查处理13安全员配合安全主任，负责别墅区安全、文明施工监督管理工作；做好安全交底和安全隐患排查及处理；对安全违章行为进行处理14综合工长根据生产经理安排，负责别墅区结构工程施工进度、质量过程控制和安全文明施工管理工作15木工工长配合综合工长，负责别墅区模板工程施工进度、质量过程控制和安全文明施工管理工作16木工工长17钢筋工长配合综合工长，负责别墅区钢筋工程施工进度、质量过程控制和安全文明施工管理工作18钢筋工长19砼

12、工长配合综合工长，负责别墅区砼工程施工进度、质量过程控制和安全文明施工管理工作；做好砼报料单填写和浇筑值班工作20砼工长21水电工长配合综合工长，负责设备安装工程施工进度、质量过程控制和安全文明施工管理工作22机电工长配合综合工长，负责施工现场用电、设备机具日常维护保养工作，做好相关内业资料编制和二线机操工的管理23杂工工长配合综合工长，负责配合各工长对零星工程的用工安排和管理工作第四章 施工方法与技术措施1. 进度计划安排与控制a. 进度计划安排根据业主的进度要求和现场的施工条件，工期以桩队将场地移交给我司开始。给排水管道施工受土建、装修施工进度计的制约，应根据实情施工情况予以调整。给排水管

13、道预埋与结构施工交叉配合，给排水安装则在结构施工完成后，建筑装修施工前施工。我司按此编制施工进度计划，主要分以下四阶段：a) 施工准备阶段，包括人、财、物、技术准备和临时设施建设。b) 主体施工阶段，各系统交叉配合土建结构预留预埋。c) 装修开始阶段，各系统陆续进入正式安装，安装完成后，各系统安排调试、试验及试运转。d) 完成工程各系统联动调试工作，具备竣工条件。b. 进度控制为保证工程进度，确保主体结构顺利施工，合理组织平行、流水、交叉作业及必要的抢工，尽量做到一个单项工程整体完工，缩短收尾工期，应从以下几方面进行控制：a) 安排充足的劳动力和机械，施工一线根据施工进度和工程特点，合理的安排

14、作业人员及机械。当进度落后时，可考虑如下两方面进行调控：（a） 安排晚上加班加点。（b） 因二标高层与三标别墅施工班组相同，可结合高层的情况，适当抽调部分人员抢工期。b) 作好周详的材料计划。结合建筑市场情况及行情，根据施工进度安排，作好材料计划。2. 给排水系统施工流程a. 给排水系统施工流程安装准备预留预埋管道预制加工支吊架制作管道安装管道试压b. 套管预留预埋a) 预留预埋工艺流程b) 预留预埋的工作要点工作内容工作要点预留预埋准备专业工程师会同深化设计人员认真熟悉施工图纸，找出所有预埋预留点，并统一编号，在预留预埋图中标注清晰，便于各专业的预留预埋。同时与其他专业沟通，避免日后安装冲突；若有穿钢梁的管道，则在钢结构预制前通知钢结构承包商。加工制作预埋件严格按图纸要求或标准图集加工制作防水套管、穿墙套管。穿楼板孔洞预留预留孔洞根据尺寸做好木盒子或钢套管，确定位置后预埋，并采用可靠的固定措施，防止其移位。穿墙套管安装土建专业在砌筑隔墙时，按专业施工图标高、几何尺寸将套管置于隔墙中，用砌块找平后用砂浆固定，然后交给土建队伍继续施工。砼结构套管安装主体结构钢筋绑扎好后,按照给排水
