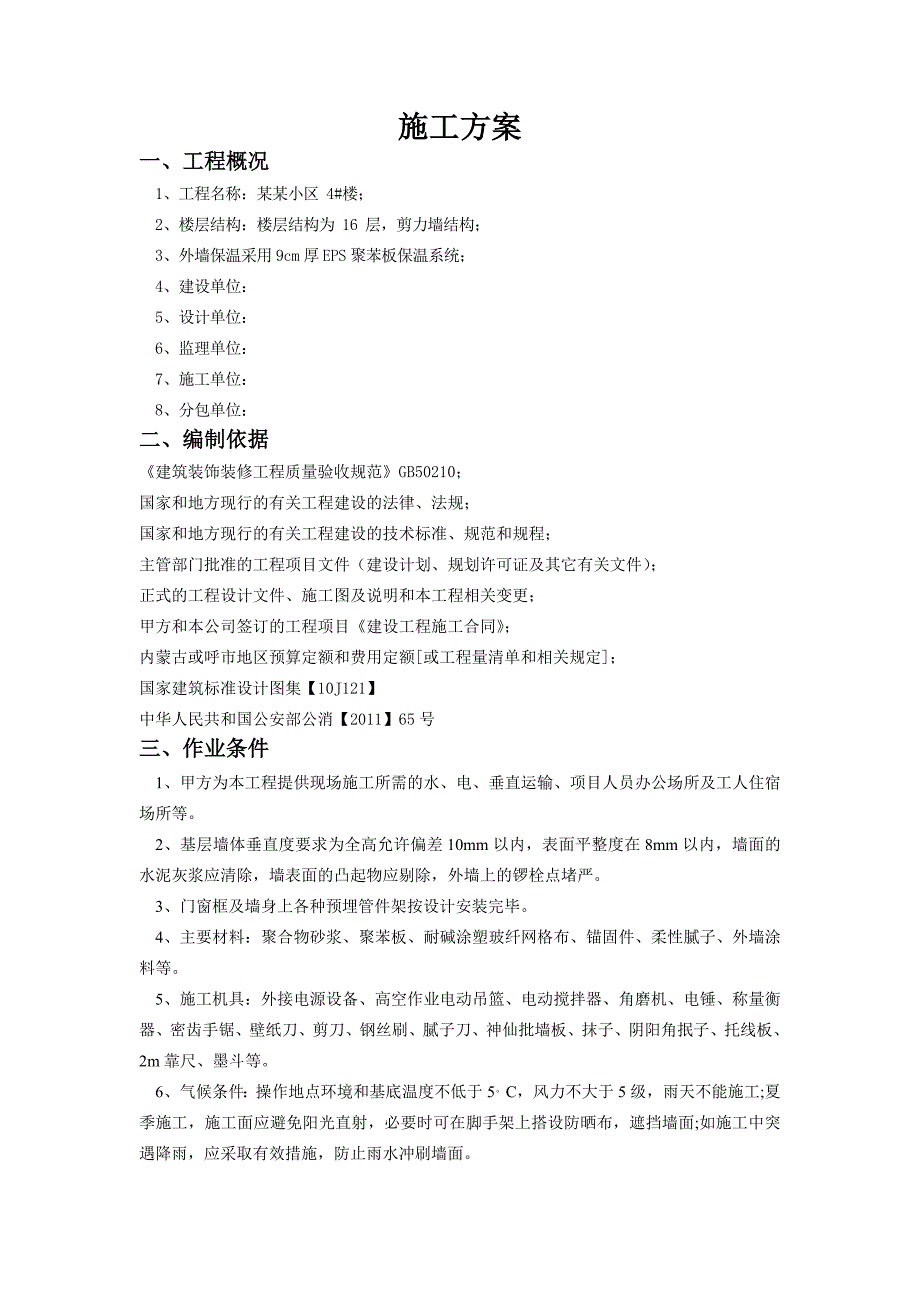

1、施工方案一、工程概况1、工程名称：某某小区 4#楼；2、楼层结构：楼层结构为 16 层，剪力墙结构；3、外墙保温采用9cm厚EPS聚苯板保温系统；4、建设单位：5、设计单位：6、监理单位： 7、施工单位：8、分包单位：二、编制依据建筑装饰装修工程质量验收规范GB50210；国家和地方现行的有关工程建设的法律、法规；国家和地方现行的有关工程建设的技术标准、规范和规程；主管部门批准的工程项目文件（建设计划、规划许可证及其它有关文件）；正式的工程设计文件、施工图及说明和本工程相关变更；甲方和本公司签订的工程项目建设工程施工合同；内蒙古或呼市地区预算定额和费用定额或工程量清单和相关规定；国家建筑标准设

2、计图集【10J121】中华人民共和国公安部公消【2011】65号三、作业条件1、甲方为本工程提供现场施工所需的水、电、垂直运输、项目人员办公场所及工人住宿场所等。2、基层墙体垂直度要求为全高允许偏差10mm以内，表面平整度在8mm以内，墙面的水泥灰浆应清除，墙表面的凸起物应剔除，外墙上的锣栓点堵严。3、门窗框及墙身上各种预埋管件架按设计安装完毕。4、主要材料：聚合物砂浆、聚苯板、耐碱涂塑玻纤网格布、锚固件、柔性腻子、外墙涂料等。5、施工机具：外接电源设备、高空作业电动吊篮、电动搅拌器、角磨机、电锤、称量衡器、密齿手锯、壁纸刀、剪刀、钢丝刷、腻子刀、神仙批墙板、抹子、阴阳角抿子、托线板、2m靠尺

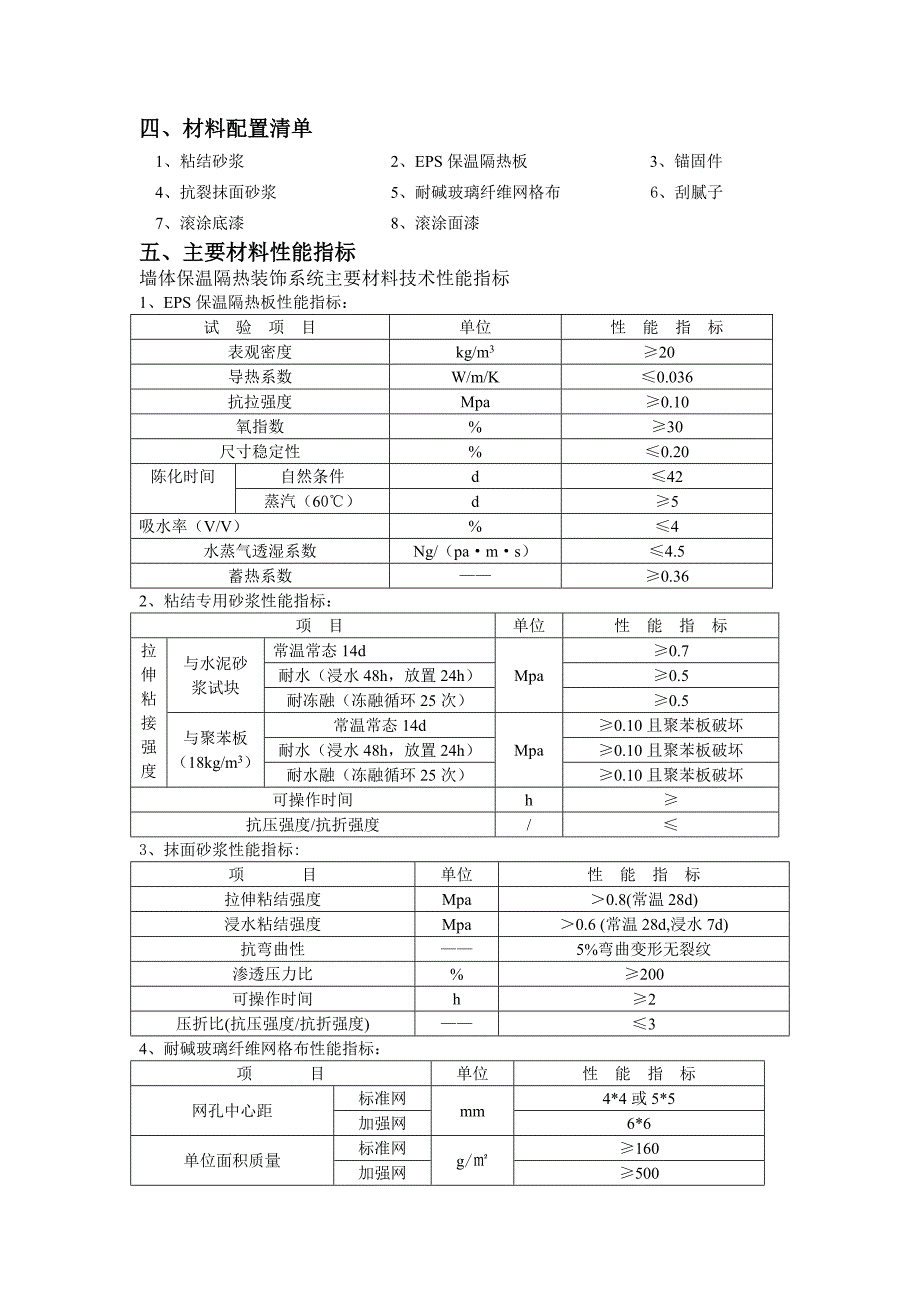

3、、墨斗等。6、气候条件：操作地点环境和基底温度不低于5。C，风力不大于5级，雨天不能施工;夏季施工，施工面应避免阳光直射，必要时可在脚手架上搭设防晒布，遮挡墙面;如施工中突遇降雨，应采取有效措施，防止雨水冲刷墙面。四、材料配置清单1、粘结砂浆 2、EPS保温隔热板 3、锚固件 4、抗裂抹面砂浆 5、耐碱玻璃纤维网格布 6、刮腻子7、滚涂底漆 8、滚涂面漆五、主要材料性能指标墙体保温隔热装饰系统主要材料技术性能指标1、EPS保温隔热板性能指标：试 验 项 目单位性 能 指 标表观密度kg/m320导热系数W/m/K0.036抗拉强度Mpa0.10氧指数%30尺寸稳定性%0.20陈化时间自然条件d

4、42蒸汽（60）d5吸水率（V/V）%4水蒸气透湿系数Ng/（pams）4.5蓄热系数0.362、粘结专用砂浆性能指标：项 目单位性 能 指 标拉伸粘接强度与水泥砂浆试块常温常态14dMpa0.7耐水（浸水48h，放置24h）0.5耐冻融（冻融循环25次）0.5与聚苯板（18kg/m3）常温常态14dMpa0.10且聚苯板破坏耐水（浸水48h，放置24h）0.10且聚苯板破坏耐水融（冻融循环25次）0.10且聚苯板破坏可操作时间h抗压强度/抗折强度/3、抹面砂浆性能指标:项 目单位性 能 指 标拉伸粘结强度Mpa0.8(常温28d)浸水粘结强度Mpa0.6 (常温28d,浸水7d)抗弯曲性5%

5、弯曲变形无裂纹渗透压力比%200可操作时间h2压折比(抗压强度/抗折强度)34、耐碱玻璃纤维网格布性能指标：项 目单位性 能 指 标网孔中心距标准网mm4*4或5*5加强网6*6单位面积质量标准网g/160加强网500断裂强力（经、纬向）标准网N/50mm1250加强网3000耐碱断裂强力保留率（经、纬向）%90涂塑量g/m220六、施工工艺流程一、粘贴聚苯板外墙外保温系统粘贴聚苯板从下往上，打磨、挂网、钉锚固件从上往下施工。具体工艺流程：基层清理弹线、抄水平线 配置粘结剂 粘贴聚苯板 锚固件安装 每两层增加防火隔离带（宽30cm） 配制罩面砂浆 第一遍罩面抹灰 压入玻纤网格布 第二遍罩面抹灰

6、 刮腻子 滚涂底漆 滚涂面漆。1、基层处理：彻底清除基层墙体表面浮灰、油污、脱膜剂、空鼓及风化物等影响墙面施工的物质，墙面凸起物应剔除。 2、控线挂基准线：根据建筑立面的设计和外墙外保温的技术要求，在墙面弹出外门窗水平、垂直控制线、伸缩缝线及装饰缝线，在建筑外墙大角挂垂直基准线，每个楼层适当位置挂水平线，以控制墙面的垂直度和平整度。3、配制粘结用聚合物砂浆：将抹灰砂浆胶粉与水按5：1重量比配制，用电动搅拌器搅拌均匀，一次配制用量以两小时内用完为宜；配好的料注意防晒避风，超过可操作时间不准再度加水使用，集中搅拌，专人定岗。4、粘贴聚苯板（以下简称保温板）（1）用抹子在每块保温板（标准尺寸为600

7、mm*1200mm）四周边上涂上宽约8，厚约1厘米的粘结剂并留出透气孔，然后再在保温板同一侧中部均匀刮上6块直径约12、厚约1的粘结点，此粘结点要布置均匀，必须保证聚苯板与基层墙面的粘结面积达到40%（详见下图）：（2）涂好后立即将保温板贴在墙面上，动作要迅速，以防止粘结剂结皮而失去粘结作用。（3）保温板贴在墙上时，应用2靠尺进行压平操作，保证其平整度和粘结牢固。板与板之间要挤紧，不得有较大的缝隙。若因保温板面不方正或裁切不直形成大于2mm的缝隙，应用保温板条塞入并打磨平整。（4）保温板应水平粘贴，保证连续结合，而且上下两排保温板应竖向错缝搭接，搭接长度不小于1/2板。（5）在墙拐角处，应先排

8、好尺寸，裁切保温板，使其粘结时垂直交错连接，保证拐角处顺直且垂直。（6）在粘贴窗框四周的阳角和外墙阳角时，应先弹出基准线，作为控制阳角上下竖直的依据。（7）保温板连接处不能粘有粘结剂。5、锚固件的安装（保温板粘贴24小时后开始安装）（1）使用电锤进行打孔以安装锚固件，孔径1cm，钻入基层墙体深度约为3-5cm，结构墙体上的孔深约为4cm。呈梅花状布置，通常锚固数量为每平米6-8个。（2）打完孔后，将锚固件的塑料圆盘装入孔中，锚栓应待粘贴聚苯板的胶粘剂初凝后，方能钻孔安装。6、打磨：保温板贴完后至少24小时，且待粘结剂达到一定粘结强度时，用专用打磨工具对保温板表面不平处进行打磨，打磨动作最好是轻

9、柔的圆周运动，不要沿着与保温板接缝平行的方向打磨。打磨后应用刷子将打磨操作产生的碎屑清理干净。7、配制抹面砂浆：配制及搅拌方法与粘结砂浆相同。8、抹底层抹面砂浆：在聚苯板面抹底层抹面砂浆，厚度2-3mm。9、贴压玻璃纤维网格布：（1）网格布应按工作面的长度要求剪裁，并应留出搭接宽度。（2）在门窗等洞口四周玻纤网翻包，四角均应加贴一块加强网，整幅标准网应在洞口周边翻包在加强网上。（3）在洞口及网格布翻包部位的保温板正面和侧面，均涂抹聚合物砂浆（只允许在此处的保温板端边抹聚合物砂浆）。将预先甩出的网格布沿板厚翻转，并压入聚合物砂浆中。（4）将整幅网格布沿水平方向绷直绷平，注意将网格布内曲的一面朝里

10、，用抹子由中间向上、下两边将网格布抹平，使其紧贴。网格布水平方向搭接宽度不小于100mm，垂直方向搭接宽度不小于80mm，搭接处用聚合物砂浆补充底层砂浆的空缺处，不得使网格布皱褶、空鼓、翘边。（5）在凹凸线角处，应将网格布埋入底层聚合物砂浆内。（6）在墙面施工预留孔洞四周100mm范围内抹底层聚合物砂浆并压入网格布，暂不抹面层聚合物砂浆，待在大面积施工完毕后修补。（7）在墙面阴、阳角处两侧网格布双向绕角相互搭接，各侧搭接宽度不小于200mm。10、抹面层砂浆：在底层抹面砂浆凝固至表面不粘手时，再抹一道抹面砂浆罩面，厚度1-2mm，仅以覆盖网格布、微见网格布轮廓为宜。面层砂浆切忌不停揉搓，以免形

11、成空鼓。砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接，如伸缩缝、阴阳角、挑台等部位。在连续墙面上如需停顿，面层砂浆不应完全覆盖已铺好的网格布，需与网格布、底层砂浆呈台阶形坡茬，留茬间距不小于150mm，以免网格布搭接处平整度超出偏差。11、窗，线条做法1）窗口处施工翻包网，聚苯板须用整板裁剪成刀把式，最小要有20公分来施工，窗上下口须做成有2%滴水坡度和跑水坡度。四角须做加强斜拉网200x300规格来施工。窗下口用聚苯颗粒施工增强其硬度。2）根据图纸设计要求线条以聚苯板来施工，在窗口每隔50公分加锚固件起到加固作用。3）空调板面上用聚苯颗粒施工才有硬度。4）装饰缝应根据建筑设计立面效果处

12、理成凹形或凸形。凸形称为装饰线，以苯板来体现为宜，此处网格布与抹面砂浆不断开。粘贴苯板时，先弹线标明装饰线条位置，将加工好的苯板线条粘于相应位置。12、修补孔洞1）对孔洞进行修补，孔洞用相同的基层墙体材料进行填补，并用1：3水泥砂浆抹平。2）根据空洞尺寸切割聚苯板并打磨其边缘部分，使之能严密封填于孔洞处。3）待孔洞水泥砂浆凝固后，将聚苯板背面涂10mm厚的专用粘结剂，将聚苯板塞入洞中，注意不要在四周边沿涂专用粘结剂。4）裁剪面积能覆盖整个修补区域大小的玻纤网，并与周边玻纤网搭接80mm。5）涂抹底层聚合物砂浆，埋入修补用的玻纤网，待表面不粘手时，再涂面层聚合物砂浆，厚度应与周边一致。6）用湿毛

13、巾将新旧表面不平整处整平，并将孔洞边缘刷平。13、材料放置1、需要有库房，设防潮，防晒，防风，防雨，防火的位置，存放材料。先进先用的原则。易燃物品须远离火源，严禁带火靠近。存放地方须配置灭火器。.七、亚士柔性质感涂料施工工艺（一） 柔性质感涂料特性：亚士柔性质感涂料以天然沙石和特殊合成树脂为主体的砂壁状涂料，具有优良的耐候性，可长时间保护建筑物的美观，理论使用寿命为1015年，能在任何形状的建筑曲面上施工。该产品自重轻，颜色和纹理丰富。（二） 适用范围该方案适用于水泥砂浆、混合砂浆、石棉水泥板、混凝土预制板、现浇混凝土、木质胶合板、纤维板、石膏板、旧涂层等室内外基层上施工。（三）施工准备3.1

14、材料准备柔性填补料（平整型）、有色专用底漆、柔性质感涂料、第2代专用罩面面漆3.2工具和用品准备油灰刀、钢丝刷、腻子刮刀或刮板、砂纸、辊筒刷、排笔、油漆刷、手提式电动搅拌机、塑料桶、钢卷尺、粉线包、薄膜胶带、遮盖纸、口罩、手套、工作服、胶鞋等。3.3技术准备（1）基底检查验收基层平整度、接缝错位、分格线均匀平直度等均在允许范围之内；基层表面不得粘有灰尘、油污及砂浆、混凝土块；基层表面不能有疏松、粉化、麻面、裂缝缺损及空鼓；连接基层的金属件、木螺钉、钉子等须进行防锈处理。基层表面应充分干燥，通常新抹的基层在通风良好的情况下，砂浆抹灰面夏季应干燥10天、冬季20天以上；混凝土夏季3周，冬季4周。未检验合格的基层不得进行施工。（四）工艺程序施工操作程序如下图：清理基层基层修补贴隔缝胶条涂底涂料柔性质感涂料施工施工揭隔缝条涂装罩面打磨修边（五）施工步骤及操作方法5.1 施工步骤施工工序
