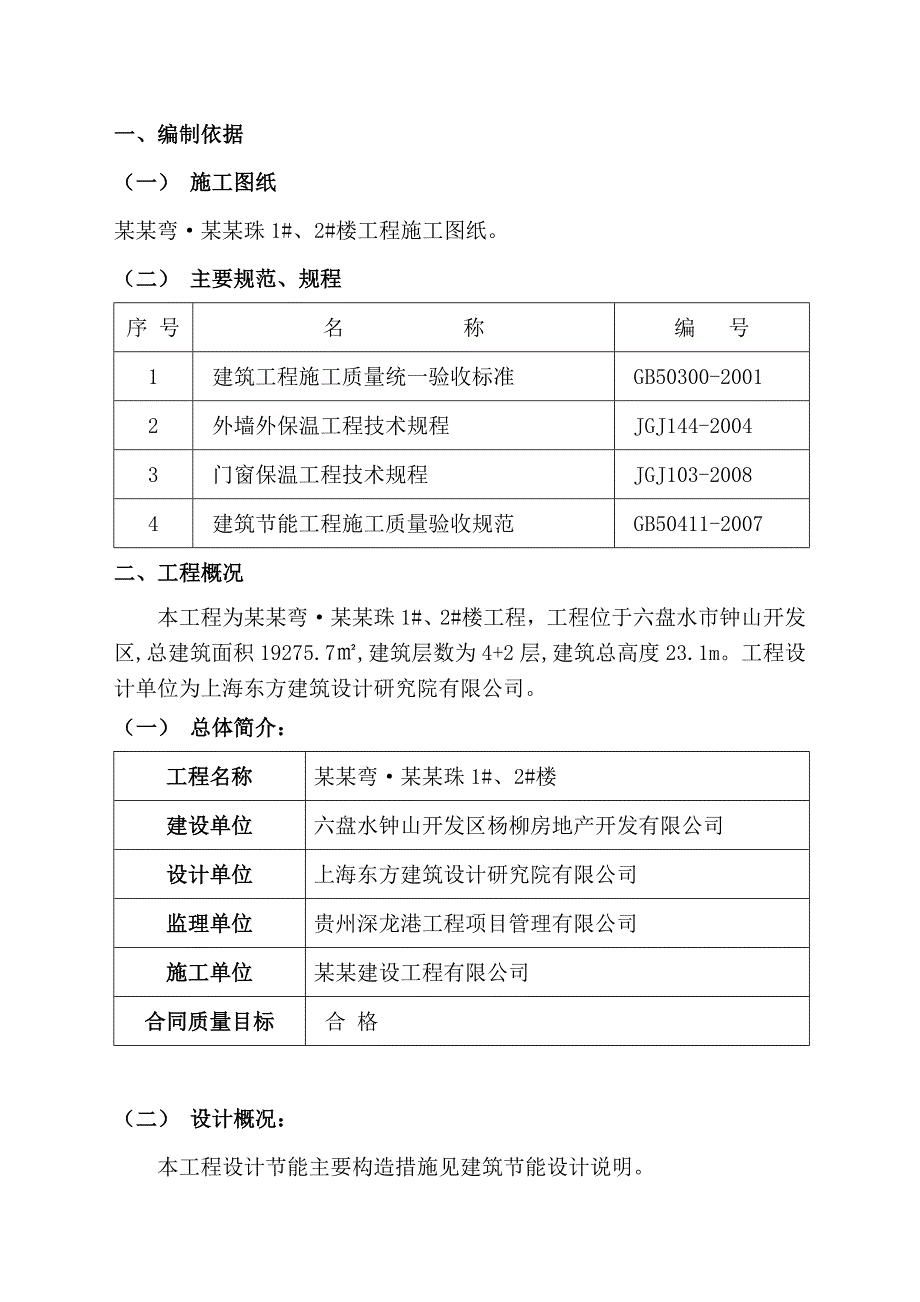

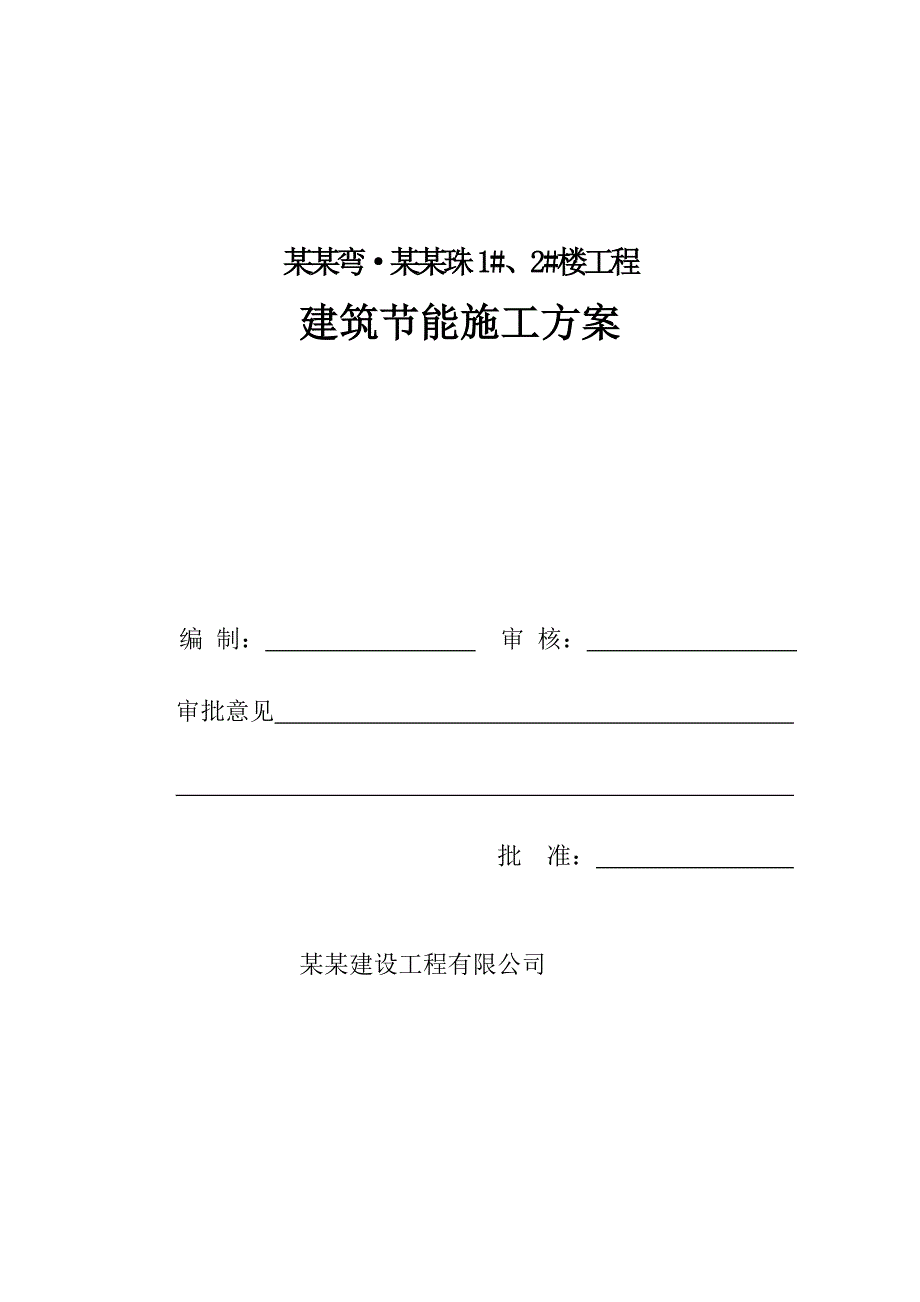

1、某某弯某某珠1#、2#楼工程建筑节能施工方案编 制： 审 核： 审批意见 批 准： 某某建设工程有限公司一、编制依据（一） 施工图纸某某弯某某珠1#、2#楼工程施工图纸。（二） 主要规范、规程序 号名 称编 号1建筑工程施工质量统一验收标准GB50300-20012外墙外保温工程技术规程JGJ144-20043门窗保温工程技术规程JGJ103-20084建筑节能工程施工质量验收规范GB50411-2007二、工程概况本工程为某某弯某某珠1#、2#楼工程，工程位于六盘水市钟山开发区,总建筑面积19275.7,建筑层数为4+2层,建筑总高度23.1m。工程设计单位为上海东方建筑设计研究院有限公司。

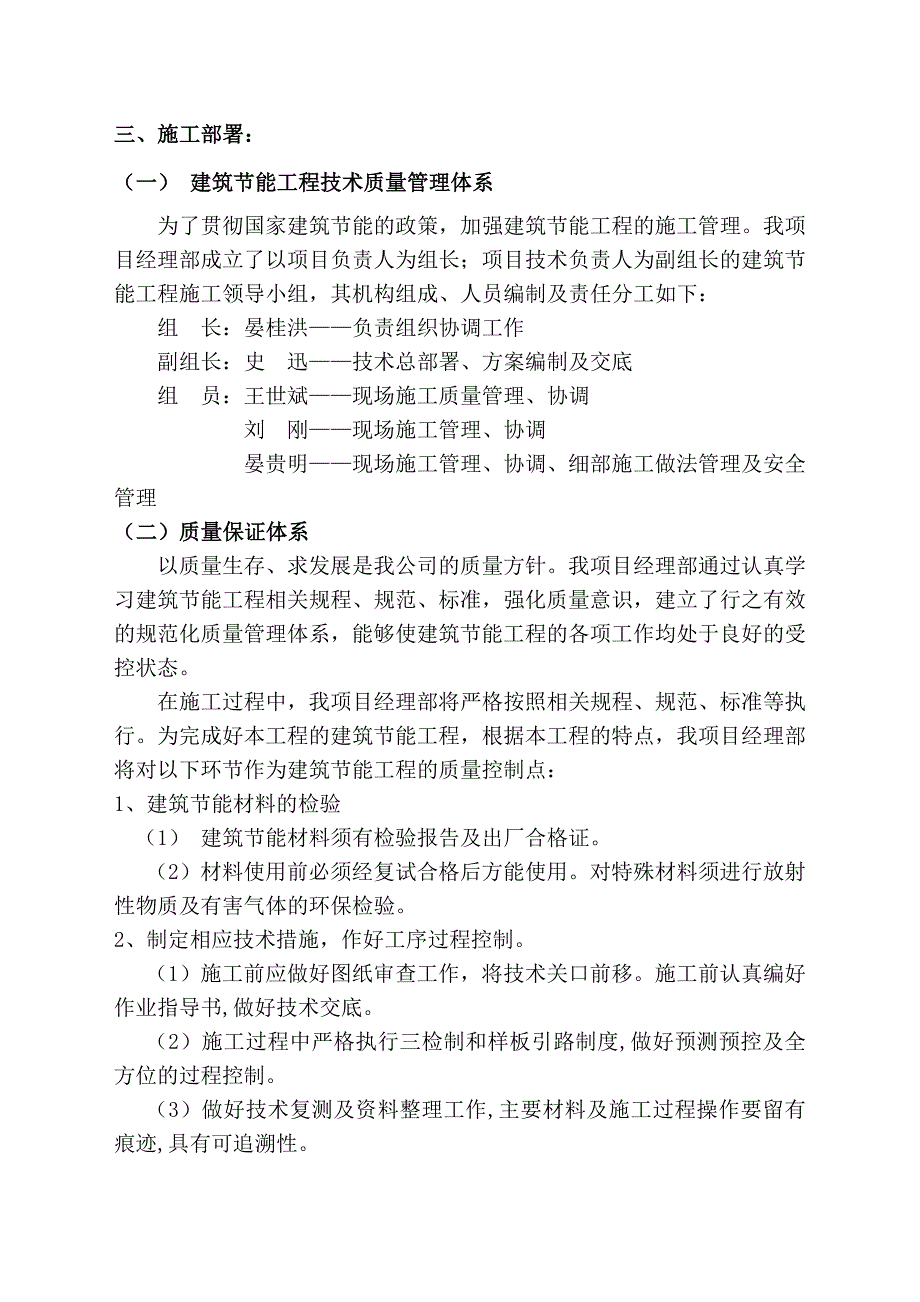

2、（一） 总体简介：工程名称某某弯某某珠1#、2#楼建设单位六盘水钟山开发区杨柳房地产开发有限公司设计单位上海东方建筑设计研究院有限公司监理单位贵州深龙港工程项目管理有限公司施工单位某某建设工程有限公司合同质量目标合 格（二） 设计概况：本工程设计节能主要构造措施见建筑节能设计说明。三、施工部署：（一） 建筑节能工程技术质量管理体系为了贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。我项目经理部成立了以项目负责人为组长；项目技术负责人为副组长的建筑节能工程施工领导小组，其机构组成、人员编制及责任分工如下：组 长：晏桂洪负责组织协调工作副组长：史 迅技术总部署、方案编制及交底组 员：王世斌现场

3、施工质量管理、协调刘 刚现场施工管理、协调晏贵明现场施工管理、协调、细部施工做法管理及安全管理（二）质量保证体系以质量生存、求发展是我公司的质量方针。我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。在施工过程中，我项目经理部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，根据本工程的特点，我项目经理部将对以下环节作为建筑节能工程的质量控制点：1、建筑节能材料的检验（1） 建筑节能材料须有检验报告及出厂合格证。（2）材料使用前必须经复试合格后方能使用。对特殊材料须进行

4、放射性物质及有害气体的环保检验。2、制定相应技术措施，作好工序过程控制。（1）施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书,做好技术交底。（2）施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。（3）做好技术复测及资料整理工作,主要材料及施工过程操作要留有痕迹,具有可追溯性。（4）对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。（5）做好各专业接口及预留预埋的专业检查。（三） 本工程采用的建筑节能的主要构造措施：1、外墙主墙体采用200mm厚混凝土标砖，保温材料20mm厚自调温变相复合保温砂浆外墙内保温，内外均做20mm厚水

5、泥砂浆保护层。干密度为300kg/3m33，导热系数为0.07W/（m.k）。2、屋面保温采用常规式屋面，保温材料为无极保温砂浆I型80厚，干密度为300kg/3m33，导热系数为0.07W/（m.k）。3、外窗采用塑钢窗中空玻璃（5+6+5）；四、施工劳动力计划本工程的建筑节能工程，外墙采用内保温形式，保温材料20mm厚自调温变相复合保温砂浆、屋面为无极保温砂浆I型80厚、外墙保温、塑料门窗、屋面各组织一个施工队伍进行施工。分项工程名称施工人数（人）外墙40屋面无极保温砂浆10塑钢门窗28五.主要施工方法（一）胶粉聚苯颗料保温浆料墙面1、工程概况:本工程采用20mm厚自调温变相复合保温砂浆。

6、2、施工前准备工作 （1）提供施工要求及技术交底文件。（2）建筑外墙做保温前,对墙面平整度大于10mm的部位应剔除,应保证墙面基层处理全部完工并做到平整、光滑、无油污、无裂纹、无空鼓、线角顺直、整体坚实、充分干燥,以确保内保温的质量。 （3）外墙内保温施工过程中如有施工要求的变化,应以最短的时间内出据书面洽商,以使双方及时更改减少损失。 （4）由于发包方及天气异常及人工不可抗拒的因素造成工期拖延应及时给予书面确认并相应调整施工计划。 （5）及时解决施工用水、电、脚手架或吊篮、库房、工人宿舍等必要条件,协助解决工人用餐问题。 （6）对已施工完成的部分及时分层验收。 （7）协调各工种时间的工序搭接

7、,严防交叉污染以保证外墙内面的整体形象。 （8）强制式砂浆搅拌机、垂直运输机械、水平运输手推车、手提式搅拌器、水桶、剪刀、滚刷、铁锹、手锤等。 常用的检测工具:经纬仪及放线工具、托线板、方尺、探针、钢尺等。 3、材料配制 （1）建筑用界面处理砂浆的配制: 界面剂:水按10:2.5重量比,用砂浆搅拌机或手提搅拌器搅拌均匀。（2）自调温变相复合保温砂浆料的配制: 先开机(按搅拌机-立方浆料计算)将45-60kg水倒入砂浆搅拌机内,然后陆续倒入自调温变相复合保温砂浆料,搅拌5-5min至均匀后倒出。该浆料应随搅随用,在4h内用完。 （3）抗裂砂浆的配制: 抗裂砂浆干粉料:水按10:3重量比用砂浆搅拌

8、机或手提搅拌器搅拌,抗裂砂浆一次配好后,使用过程中不得任意加水,应在2h内用完。 4、施工工艺流程及要点 （1）、施工工艺流程 材料准备 基层墙体处理 界面砂浆 墙体基层涂刷专用界面砂浆 自调温变相复合保温砂浆料 吊垂直、套方、弹控制线 用保温浆料作灰饼、冲筋、作口 抹保温浆料(2遍后成活、时间间隔24h) 铺贴、锚固网格布 配制抗裂砂浆 抹抗裂砂浆 裁网格布 搭接长度、平整度验收（5d后） 抗裂保护层验收 。（2）、施工工艺说明 基层处理 墙面应清理干净,清扫浮土等,旧墙面松动、风化部分应剔除干净；墙面凸起物大于或等于10mm应剔除。 界面拉毛 为保证界面砂浆施工的适宜性,合理调整界面剂用量

9、以达到适宜的稀释度。拉毛不宜太厚,但必须保证所有的砼墙面都做到毛面处理。 吊垂直、套方、弹控制线、做饼、冲筋、做口 根据保温设计厚度,在顶部墙面大角处固定钢线,吊垂直。 根据垂直控制通线做垂直灰饼,再根据两垂直方向灰饼之间的通线,做墙面保温层厚度灰饼,每夹饼之间的距离(横、竖、斜向)不超过2m。灰饼可用保温浆料做,也可用废聚苯板裁成5cm5cm小块粘贴。 抹保温浆料 需设专人专职进行保温浆料及抗裂砂浆的搅拌,以保证搅拌时间与配合比的准确。保温层浆料应在4h内用完。胶粉聚苯颗料保温砂浆抹灰厚度一般在20mm左右,本工程可分两遍施工。保温砂浆施工时应达到贴饼、冲筋的厚度,并用大杠搓平,使墙面平整度

10、达到要求。 固定、铺贴耐碱网格布网 胶粉聚苯颗料保温浆料施工完后,等保温层强度上来后(一般3天左右),开始固定、铺贴耐碱网格布。 根据结构尺寸把四角网分段进行铺贴,四角网的长度最长不应超过3m,为使边角施工质量得到保证,将边角处的耐碱网格布施工前预先折成直角,再铺贴。窗洞等侧口部位耐碱网格布的固定不少于三个点。网边的搭接长度均应大于40cm。 抹抗裂砂浆 抗裂砂浆抹灰,在耐碱网格布抹抗裂砂浆面层用木抹子搓毛,为下一层的连接提供相应的界面。在四角网抹抗裂砂浆应适当增加稠度,砂子可采用稍粗一些的,抹时要求上杠找平最后可用木抹子搓平,一般达到设计强度时(大约7天)进行下道工序,但必须经过有关方面对基

11、层的验收。 5、施工注意事项 （1）施工检测控制点 基层处理。要求墙面清洗干净，无浮土、空鼓及松动,风化部分剔掉，界面拉毛均匀,粘结牢靠。 胶粉聚苯颗料保温浆料每遍的厚度控制(不大于20mm)与平整度控制。要求达到设计厚度，无空鼓、无开裂、无脱落、墙面平整、阴阳角垂直、门窗洞口、方正。 抗裂砂浆的厚度控制。抗裂砂浆层厚度为8-10mm,墙面无明显接茬、无明显抹痕、墙面平整、门窗洞口、阴阳角垂直、方正。 （2）质量验收标准 1）主控项目 所用材料品种、质量、性能应符合设计要求和本规程规定性能(材料检测报告和出厂合格证)。 保温层厚度及构造做法应符合建筑节能设计要求,保温层厚度不允许有负偏差。 保

12、温层与墙体以及各构造层之间必须粘接牢固,无脱层、空鼓及裂缝，面层无粉化、起皮、爆灰。 2）一般项目 表面平整、洁净、接茬平整、线角顺直、清晰毛面纹路均匀一致。 护角符合施工规定,表面光滑、平顺、门窗框与墙体间缝隙填塞密实,表面平整。 孔洞、槽、盒位置和尺寸正确、表面平整、洁净、管道后面平整。 （3）允许偏差及检验方法项次项 目允许偏差mm检验方法保温层抗裂层1立面垂直43用2m托线板检查2表面平整43用2m靠尺检查3阴阳角垂直43用2m托线板检查4阴阳角方正43用20cm方尺检查5保温层厚度43探针、钢尺检查6、各项保证措施 （1）技术保证措施 合理组织流水施工,优化劳动力及机械设备配制,保证

13、施工进度,提高项目综合效益。项目组成员认真学习设计图纸及有关要求,做好设计交底记录。 编制施工预算,确定保温工程施工成本控制标准,编制出材料和资金消耗计划、劳动力需求计划、机具设备使用计划、施工进度计划。 编制施工方案,技术交底采用书面交底、口头交底和现场示范操作交底,指明各工序施工的控制点。 做好施工人员上岗前的技术、安全培训准备工作。 （2）质量保证措施 认真学习各有关规定,编制好施工组织设计,做好施工人员的上岗前的各项培训和各项技术交底。 技术资料专人负责,严格按我公司IS09000认证程序编写资料,做好各项施工记录。 对每道工序严格检查验收;坚持“三检制”对检查不合格的工程进行处罚。

14、选择优秀的施工队伍,为工程达优良工程创造条件。 对进场材料严格把好质量关,做到成品进场及时检查验收。 （3）成品保护措施 施工完的墙面、滴水槽、门窗口等处的残存砂浆应及时清理干净。 升降吊篮应防止碰撞,对已完的保温墙面,其它工种作业不得损坏墙面，严禁踩踏窗口。 不得在已完工的墙面上乱写乱画。 保温层、抗裂层、装饰层在干燥前防止水冲、撞击、振动。 施工队长严格对施工范围的工人,监督检查在班前做好成品保护教育。 （4）安全保证措施 认真贯彻落实国家安全生产责任制，做到安全防护必须“安全第一，预防为主”，严格执行安全生产教育规定。 对新进场的工人和调换工种的职工，必须按规定进行安全教育和技术培训,经考核合
