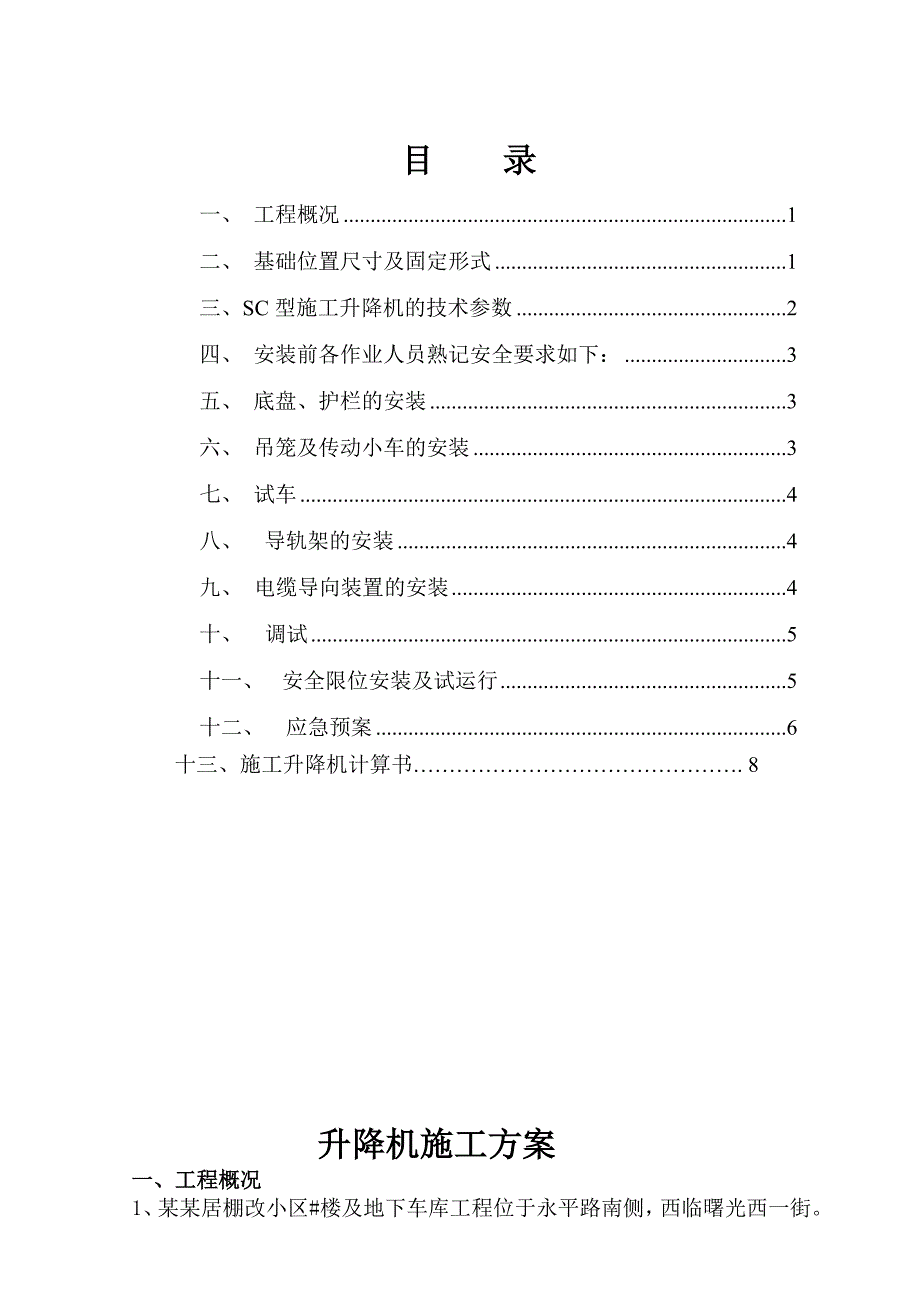

1、 目 录一、工程概况1二、基础位置尺寸及固定形式1三、SC型施工升降机的技术参数2四、安装前各作业人员熟记安全要求如下:3五、底盘、护栏的安装3六、吊笼及传动小车的安装3七、试车4八、导轨架的安装4九、电缆导向装置的安装4十、调试5十一、安全限位安装及试运行5十二、应急预案6十三、施工升降机计算书. 8升降机施工方案一、工程概况1、某某居棚改小区#楼及地下车库工程位于永平路南侧,西临曙光西一街。本工程分两部分,一部分是#楼25层住宅楼工程建筑面积为6792.43,工程结构形#楼为框架剪力墙,地下一层,地上25层,层高2.9m。一部分是地下车库工程建筑面积为2600;结构车库为剪力墙结构;层高4

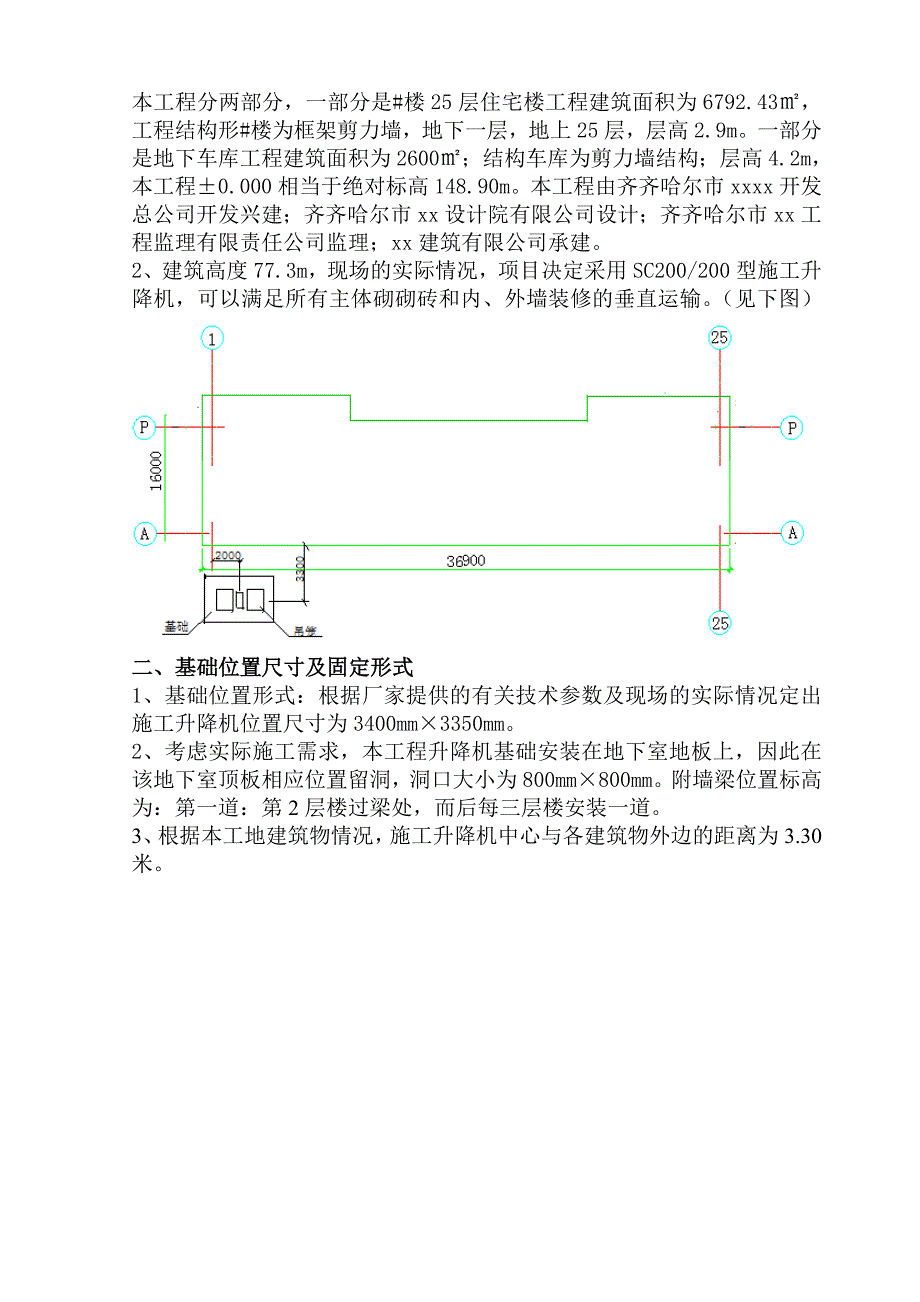

2、.2m,本工程0.000相当于绝对标高148.90m。本工程由齐齐哈尔市xxxx开发总公司开发兴建;齐齐哈尔市xx设计院有限公司设计;齐齐哈尔市xx工程监理有限责任公司监理;xx建筑有限公司承建。2、建筑高度77.3m,现场的实际情况,项目决定采用SC200/200型施工升降机,可以满足所有主体砌砌砖和内、外墙装修的垂直运输。(见下图)二、基础位置尺寸及固定形式1、基础位置形式:根据厂家提供的有关技术参数及现场的实际情况定出施工升降机位置尺寸为3400mm3350mm。2、考虑实际施工需求,本工程升降机基础安装在地下室地板上,因此在该地下室顶板相应位置留洞,洞口大小为800mm800mm。附墙
3、梁位置标高为:第一道:第2层楼过梁处,而后每三层楼安装一道。3、根据本工地建筑物情况,施工升降机中心与各建筑物外边的距离为3.30米。4、把施工升降机双笼开启到适合安装附墙架位置(9m范围内),按附墙架架设要求安装好附墙架。5、安装附墙架时必须要注意。a、拧紧所有螺栓,开口销必须张开。b、附墙间距不得大于7.5m,最大悬臂不得超过9m。三、SC型施工升降机的技术参数安装前,必须熟悉SC200/200型施工升降机性能、具体技术参数,为确保安装安全顺利,应仔细阅读使用说明书及零配件图册。本工地安装使用之施工升降机具体技术参数如下:名称施工升降机生产厂家山东大汉建筑机械有限公司型号SC200/200

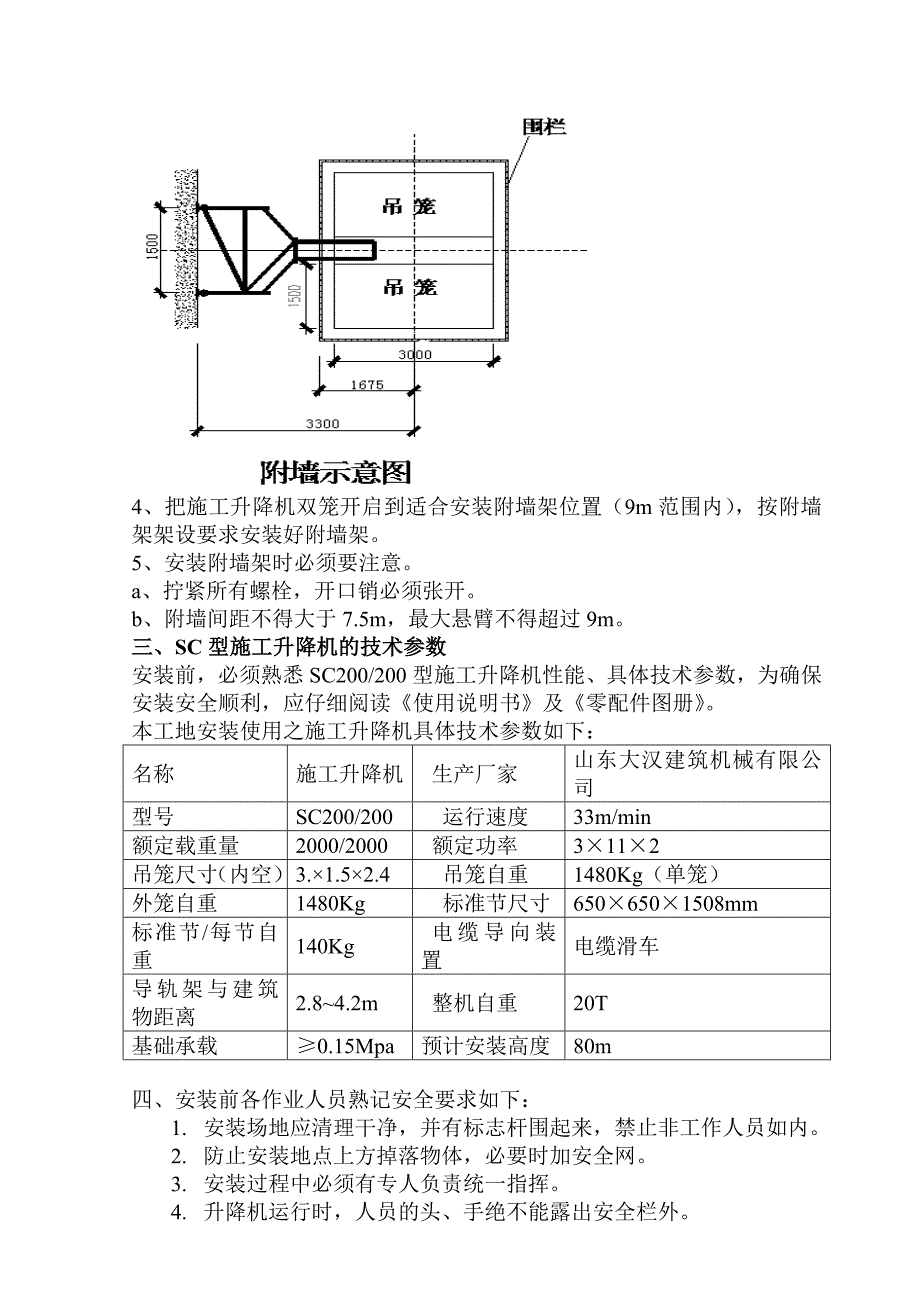

4、运行速度33m/min额定载重量2000/2000额定功率3112吊笼尺寸(内空)3.1.52.4吊笼自重 1480Kg(单笼)外笼自重1480Kg标准节尺寸6506501508mm标准节/每节自重140Kg电缆导向装置电缆滑车导轨架与建筑物距离2.84.2m整机自重20T基础承载0.15Mpa预计安装高度80m四、安装前各作业人员熟记安全要求如下: 1. 安装场地应清理干净,并有标志杆围起来,禁止非工作人员如内。2. 防止安装地点上方掉落物体,必要时加安全网。3. 安装过程中必须有专人负责统一指挥。4. 升降机运行时,人员的头、手绝不能露出安全栏外。5. 如果有人在导轨架上或附墙架上工作时,
5、绝对不允许开动升降机,当吊笼运行时严禁进入外笼内。6. 吊笼上的零部件必须放置平稳,不得露出安全栏外。7. 利用吊杆进行安装时,不允许超载,吊杆只用来安装和拆卸升降机零部件,不得用于其他用途。8. 吊杆上有悬挂物时,不得开动吊笼。9. 安装作业人员应按空中作业的安全要求,包括必须戴安全帽、系安全带、穿防滑鞋等,不要穿过于宽松的衣物,应穿工作服,以免被卷入运行部件中,发生安全事故。10. 安装过程中,必须在笼顶操作,不允许笼内操作。11. 吊笼启动前应先进行全面检查,确保升降机运行通道无障碍,消除所有不安全隐患。12. 安装运行时,绝对不允许超过额定安装载重量。13. 雷雨天或风速 超过13m/
6、s的恶劣天气下不能进行安装作业。14. 升降机运行前,应首先保证接地装置与升降机金属结构连通,接地电阻4。15. 安装及加高完毕立即对导轨架等部位润滑。16. 严禁夜间进行安装作业。五、底盘、护栏的安装1、将底盘安装到位,将地脚螺栓穿过底盘孔,与基础预留孔连接,并用标准节底对接管口的水平度,并塞实底盘下空隙,拧紧地脚螺栓(注意此连接螺栓的防锈处理,如加入黄油)。2、围栏与底盘相连接,依此连接好后围栏、边围栏,然后装好电源柜门框,并且安围栏螺栓。3、吊装外笼门(注意因吊点不正确导致外笼门变形),与塔吊指挥协调注意事项。4、所有外笼螺栓,安装好外笼对重滑道,调整整套外笼水平。5、缆滑车分左右安装与
7、底节内并加2个标准节。6、好外笼门支撑并调整好适合吊笼尺寸。7、好缓冲弹簧底座,并加入缓冲弹簧。六、吊笼及传动小车的安装1、准备好塔吊,4人以上配合,注意吊笼点平衡锁扣锁好,适合吊装环境,指挥塔吊平缓起吊。2、吊塔平缓摆至外笼上部(离基础面约5米高度)平缓下放并缓慢套入标准节内。吊笼套入标准节时注意吊笼下放过程中个方位位置,使其安全平稳放在缓冲弹簧内。如此方法把另一吊笼套入标准节内,同时安装固定好笼顶安全围栏。3、准备传动小车连接销及相关工具,检查传动电机末端刹车装置是否放松。检查传动小车按编号区别左右笼传动装置对号。4、用吊机平稳吊起传动小车(注意锁扣的方向与平衡),并缓慢套入标准节内。指挥
- 配套讲稿:
如PPT文件的首页显示word图标,表示该PPT已包含配套word讲稿。双击word图标可打开word文档。
- 特殊限制:
部分文档作品中含有的国旗、国徽等图片,仅作为作品整体效果示例展示,禁止商用。设计者仅对作品中独创性部分享有著作权。
