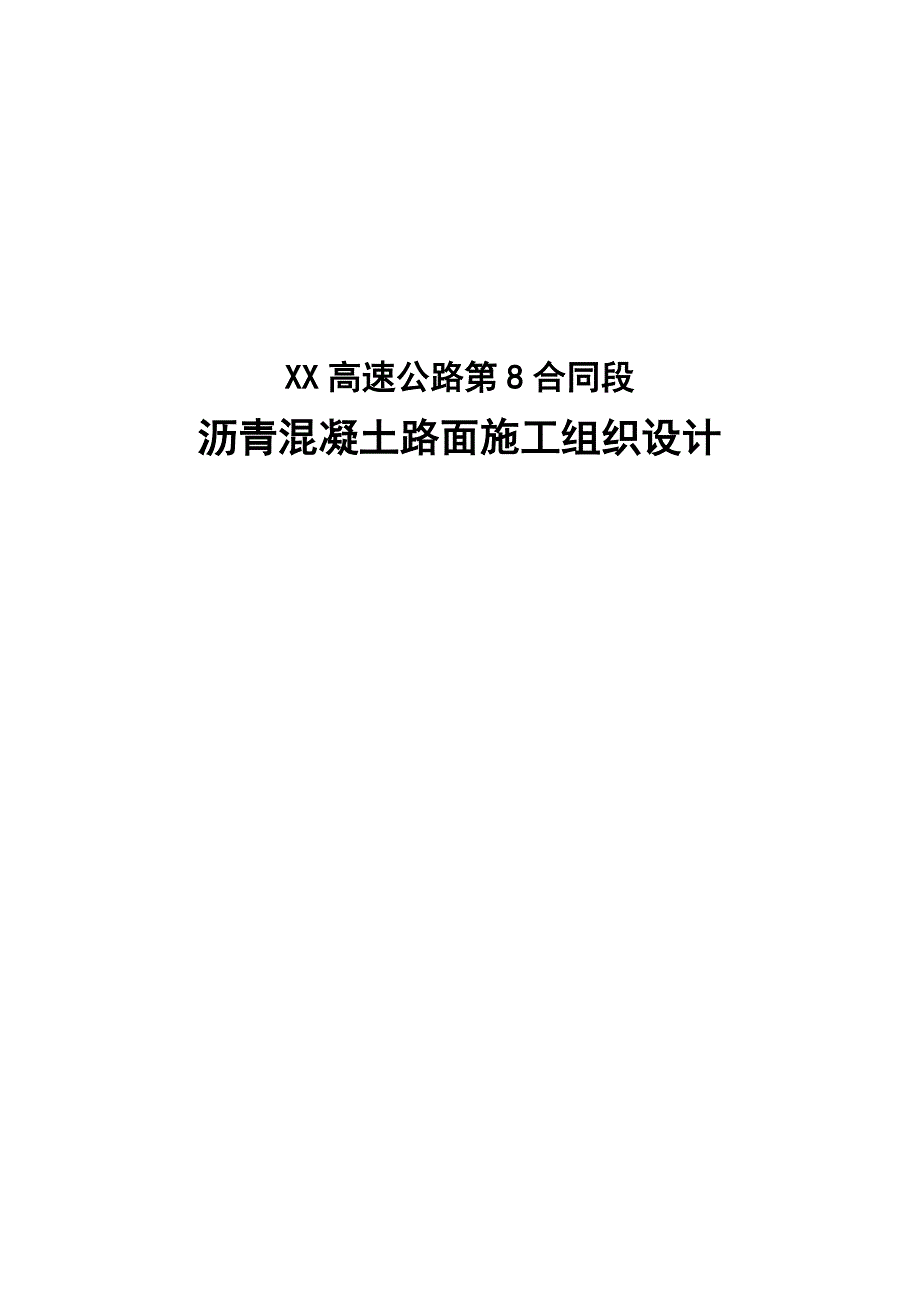

1、XX高速公路第8合同段沥青混凝土路面施工组织设计目录(一)工程概况41.工程简介42.沿线地质情况43.交通、通讯44.路面工程技术标准45.主要工程量4(二)编制依据及原则41.编制依据42.编制原则5(三)总体施工组织计划51.施工原则52.施工组织机构设置53.工程进度目标54.施工准备55.施工总体安排66.目标实现的保证7(四)水泥石灰砂砾土底基层施工91.材料92.土及白灰拌的摊铺93.摊铺水泥94.灰土拌和碾压10(五)水泥稳定碎石基层的施工101.水泥稳定碎石材料及配合比102.水泥稳定碎石的摊铺碾压11（六）沥青砼路面施工121.材料122.混合料的拌和123.混合料的运送1

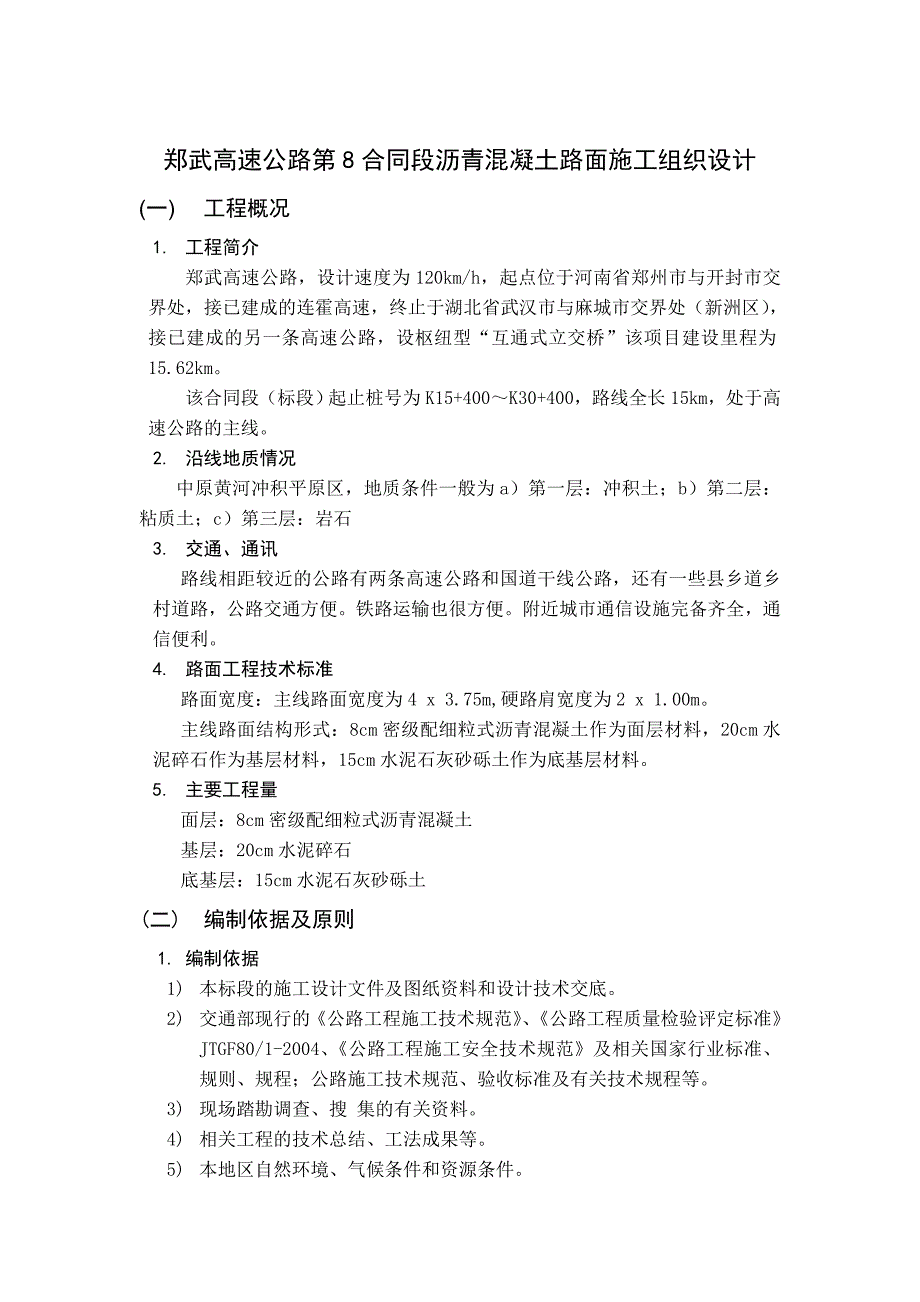

2、34.混合料的摊铺135.压实146.接缝16（七）安全保证体系及保证措施161.安全生产管理体系162.保障施工安全的管理措施17（八）环境保护、水土保持保证体系及保证措施181.环境保护保证体系182.环境保护、水土保持措施19（九）文明施工、文物保护保证体系及保证措施201.文明施工保证体系202.文明施工措施203.文物保护的方案和措施21郑武高速公路第8合同段沥青混凝土路面施工组织设计(一) 工程概况1. 工程简介郑武高速公路，设计速度为120km/h，起点位于河南省郑州市与开封市交界处，接已建成的连霍高速，终止于湖北省武汉市与麻城市交界处（新洲区），接已建成的另一条高速公路，设枢纽

3、型“互通式立交桥”该项目建设里程为15.62km。该合同段（标段）起止桩号为K15+400K30+400，路线全长15km，处于高速公路的主线。2. 沿线地质情况中原黄河冲积平原区，地质条件一般为a）第一层：冲积土；b）第二层：粘质土；c）第三层：岩石3. 交通、通讯路线相距较近的公路有两条高速公路和国道干线公路，还有一些县乡道乡村道路，公路交通方便。铁路运输也很方便。附近城市通信设施完备齐全，通信便利。4. 路面工程技术标准路面宽度：主线路面宽度为4 x 3.75m,硬路肩宽度为2 x 1.00m。主线路面结构形式：8cm密级配细粒式沥青混凝土作为面层材料，20cm水泥碎石作为基层材料，15

4、cm水泥石灰砂砾土作为底基层材料。5. 主要工程量面层：8cm密级配细粒式沥青混凝土基层：20cm水泥碎石底基层：15cm水泥石灰砂砾土(二) 编制依据及原则1. 编制依据1) 本标段的施工设计文件及图纸资料和设计技术交底。2) 交通部现行的公路工程施工技术规范、公路工程质量检验评定标准JTGF80/1-2004、公路工程施工安全技术规范及相关国家行业标准、规则、规程；公路施工技术规范、验收标准及有关技术规程等。3) 现场踏勘调查、搜 集的有关资料。4) 相关工程的技术总结、工法成果等。5) 本地区自然环境、气候条件和资源条件。6) 本标段现场调查的相关资料。2. 编制原则1) 科学采用先进技

5、术，保证施工质量。2) 科学安排施工计划，保证各项施工连续、均衡。3) 严格按照有关施工技术规范和技术要求进行施工，保证业主满意。(三) 总体施工组织计划1. 施工原则该合同施工在夏季和秋季，雨水较多，鉴于该合同段的整体分布及施工的艰巨性，要保证质量按期完成该合同工程，在施工总体安排上，项目部采用全面展开、平行推进、集中突破的原则，采用大流水作业方式的施工布局。2. 施工组织机构设置 公司接到中标通知后，于2012年3月26日即派遣人员到达工地，着手各项前期准备工作，并于2012年3月27日成立了以孔米华为项目经理，包括总工程师、各项目部在内的郑武高速公路第8合同段项目部。根据该工程项目的具体

6、特点及国家重点工程建设的实际要求，为了优质、高效的按合同工期完成该合同段的全部工程项目，施工单位集中全公司的优良设备和参加过路面施工、具有丰富经验的技术人员组成骨干力量，设置了包括工程部、质检部、合同部、财务部、机料部、实验室、办公室七个职能部门。3. 工程进度目标图一（工程进度横道图）4. 施工准备组织所有参加施工的技术人员，认真学习本工程设计图纸中的所有内容，熟悉并掌握该工程的特点和技术要求，作好图纸会审，技术交底，现场交桩工作。 交桩工作完成之后，组织测量技术人员及时对坐标、高程桩点进行复核无误后根据施工现场情况，建立施工测量控制网点，并设明显标志和完整记录被查用。 组织所有施工人员对工

7、程范围内地上构筑高架线路、地下管线进行全面勘察，对影响施工或交叉管线位置、高度等相关内容拆迁遗留问题等作好现场记录和标示，依据现场调查的实际情况结果，合理安排组织施工，合理布置临时设施，制定施工现场总体布置平面图。 及时作好施工用电、水的准备工作，以及材料、设备、劳动力合理布置，有条不紊的进场。 加强对参战专业技术工种人员的培训工作，学习新技术、新规范、新工艺，使用新设备，确保工程顺利进。建立以项目经理为首的安全、质量组织机构，专派一名生产副经理、安全质量员负责现场的安全管理工作，同时与高速公路管理部门联络、协调，各部门及作业班组队分级负责，以加强高速公路行车安全和施工作业安全。为了确保路基施

8、工顺利完成，项目经理、总工、各部室负责人、技术主管参加的质量保证班，全程跟踪施工现场，具体分工如下：姓 名职 务主要责任1孔米华项目经理负责施工中进度、质量、安全等协调工作2梅建财总工程师负责施工中方案的审核、技术把关、生产协调工作3余思静财务部长负责施工中财务的调配4刘亚杰机料部长负责施工中物资供应工作5徐博伟办公室主任负责施工中人员的调配6李荣飞试验室主任负责施工中试验落实工作7张学军质检部长负责施工中各项目质量检查8王鑫合约部长负责各项合同的签约图二（人员分工表）5. 施工总体安排（1）施工顺序。把该合同段分为两段，两段同时施工。总体施工按先主线、后互通匝道的的要顺序安排。 （2）主要控

9、制工期及阶段性目标。合同工期为2012年3月20日至2012年6月20日。阶段目标如下：l 在4月1日前，完成项目部的建设工作，征地及架设电线和通讯线也全部完成。同时广泛调查了地方材料的来源地，安装碎石加工设备并组织当地材料的生产，签订供应合同l 4月1日至4月5日，组织完成项目的临建施工、场地平整硬化、沥青拌合楼的基础浇筑及实验室的建设。l 从4月5日起，组织地方材料进场，争取在中旬之前储备20%的沥青混凝土地方材料。l 项目部在组织临建施工时，组织两台沥青拌合设备的安装工作并调试完毕。l 4月7日开始组织下面层试验段的施工并做好正式开工前的所有准备工作。l 根据施工进度的需要提前完成透层、

10、下封层的施工，保证面层得到连续施工。l 6月15日之前完成全线面层的施工。6. 目标实现的保证 为了顺利施工目标及阶段目标，项目部对人员、机械设备、材料等方面做了相应的组织计划，以确保目标实现。（1）人员组织计划。主要施工及管理人员按合同要求进场姓 名岗位职称进入工地时间1孔米华项目经理高级工程师2012年3月27日2梅建财总工程师高级工程师2012年3月27日3余思静财务部长工程师2012年3月27日4刘亚杰机料部长工程师2012年3月27日5徐博伟办公室主任工程师2012年3月27日6李荣飞试验室主任工程师2012年3月27日7张学军质检部长工程师2012年3月27日8王鑫合约部长工程师2

11、012年3月27日图三（人员进度计划表）其他技术人员10人，试验工、测量工、现场技术人员等20人，摊铺机、拌合楼机长、压路机驾驶员、挖掘机驾驶员、装卸机驾驶员、汽车驾驶员等50人,普通工100人。（2）主要施工机械设备计划表设备名称型号规格数量（台）制造国或产地定额功率（KW）制造年份自有或租赁沥青砼摊铺机TP3AS52日本3141995自有挖掘机OAT3202日本3201998自有推土机移山1202洛阳3281996自有压路机ZYB-102洛阳1141965自有污水泵PT2A1郑州4.11998自有夜间照明灯塔LT4Z4郑州61998自有汽车起重机QY121沪州1541998自有装载机ZL5

12、03厦门1541999自有稳定土拌和机WB21徐州1261991自有稳定土搅拌设备WB501邯郸801994自有灰土伴和设备WB503洛阳1201995自有东风随车吊SW1502洛阳992000自有发电机组雅马哈100002日本302000自有洒水车WX100CSG2武汉92000自有东风载重汽车EQ1405土堰1081996自有平板拖车20T1郑州1201987自有直流电焊机AX300-A1上海121992自有直流机AX3001郑州101990自有经纬仪JDT6E1北京1996自有全站仪拓普康3101南京1998自有砼振动棒IRFUN452新乡21996自有水准仪南京J62南京1996自有铲平机PY-1801中外建发厂1802001自有图四（机械设备计划表）3）主要材料需要量计划结构材料厚度（cm）面积(m2)质量(t)1底基层水泥石灰砂砾土15240000630002基层水泥碎石20225000730003面层细粒式沥青混凝土82550004794合计43图五（材料需求计划表）（4）材料保证措施组织机构：项目部、机料部负责材料的采购、保管等工作，项目经理主抓，下设材料采购组。料源:矿料选在麻城市分布着大大小小的料场，沥青由业主提供。（5）工程进度图序号工程名称3月4月5月6月上下上下上下上下1准备施工2临时设施3场地平整4材料进场5设备安装6试验段铺设7底基层施工
